永磁同步电机离线参数辨识

1、前言

永磁同步电机 (PMSM) 的参数辨识可以通过在线和离线两种方式进行，这两种方法各有不同的特点和适用场景。
● 在线参数辨识
在线参数辨识是在电机运行的过程中实时进行参数估计。通过实时获取电机的运行数据（如电流、电压、速度等），结合估计算法，动态调整和识别电机的参数。
优点：
实时性：能够在电机运行过程中实时估计参数，适应参数随运行工况的变化（如温度变化、负载波动等）。
适应性强：能在电机运行时检测并补偿由环境、负载和电机状态变化引起的参数漂移，提高系统的鲁棒性和适应性。
减少停机时间：不需要停机进行参数辨识，适用于对系统连续性要求较高的场合。
缺点：
复杂度高：在线算法对硬件（如处理器性能）和软件的要求较高，算法复杂且需要实时计算。
精度受限：在高频率和快速动态变化的场景下，辨识精度可能受到实时性和噪声的影响。
需要传感器支持：需要较高精度的电流、电压、转速等传感器来进行实时数据采集，成本较高。
● 离线参数辨识
离线参数辨识是在电机未运行或在特定测试工况下进行参数估计。通过施加已知的输入信号，测量输出响应，借助某些算法来估计电机参数。
优点：
精度高：在控制和已知条件下进行测量，减少了外界干扰，因此能够获得较为精确的电机参数。
算法简单：相对于在线辨识，离线方法不需要考虑实时性，因此辨识算法相对简单，计算量较小。
硬件要求低：对处理器和传感器的实时性要求较低，成本相对较低。
缺点：
静态性：离线辨识只是在某一特定环境或条件下测得的参数，无法反映电机在实际运行过程中的参数变化（如温升、磁路变化等）。
工况依赖：电机的参数在实际工况下可能会与离线辨识的结果有较大偏差，因此需要对离线参数进行修正。
需停机：需要在特定的测试工况下进行辨识，电机需要停机，无法应用在对持续运行有较高要求的场合。
总之，在线辨识更适用于那些运行环境多变、对控制精度和实时性要求高的应用场景，能够提供动态的参数调整。离线辨识则适用于对电机的初步建模或调试，或是电机运行环境较为稳定的应用，能够提供高精度的初始参数估计。

2、电阻辨识

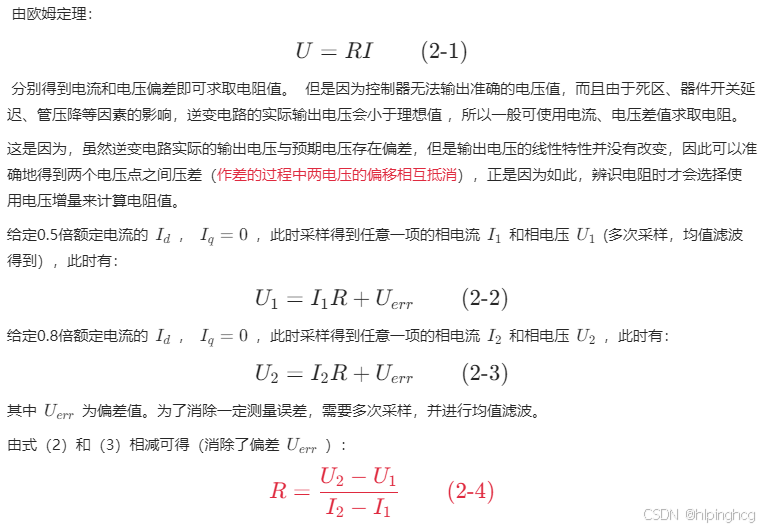

2.1 原理

2.2 仿真

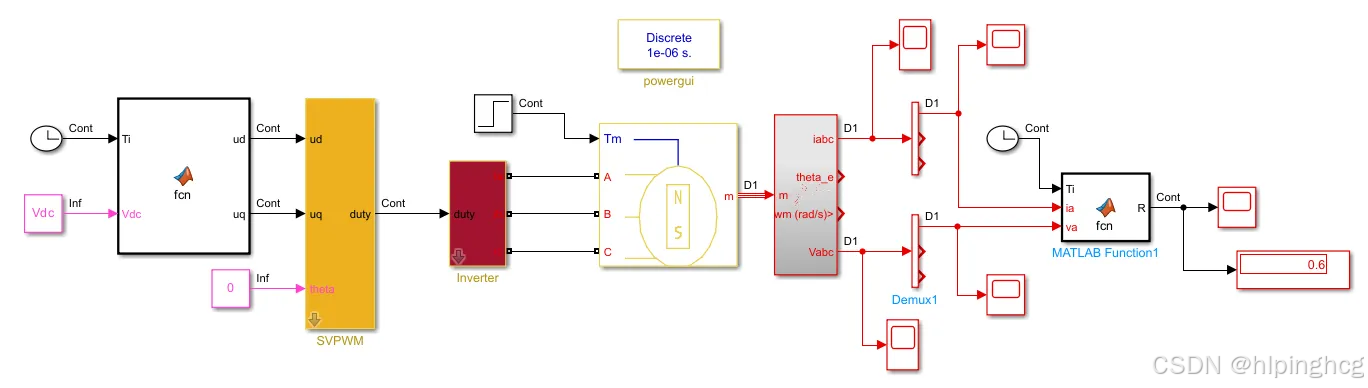

总体框图：

模型下载地址： 永磁同步电机PMSM离线参数辨识-相电阻辨识simulink仿真模型
核心模块：

function R = fcn(Ti,ia,va)

persistent sum_ia_temp1 sum_va_temp1 sum_ia_temp2 sum_va_temp2 n1 n2 i1 i2 V1 V2
if isempty(sum_ia_temp1) sum_ia_temp1=0;end
if isempty(sum_va_temp1) sum_va_temp1=0;end
if isempty(sum_ia_temp2) sum_ia_temp2=0;end
if isempty(sum_va_temp2) sum_va_temp2=0;end
if isempty(n1) n1=0;end
if isempty(n2) n2=0;end
if isempty(i1) i1=0;end
if isempty(i2) i2=0;end
if isempty(V1) V1=0;end
if isempty(V2) V2=0;end

% Initialize R to avoid output argument errors
R = 0;

%延时0.05s开始采样
if Ti>0.05 && Ti<=0.3
    sum_ia1=sum_ia_temp1+ia;
    sum_va1=sum_va_temp1+va;
    N1=n1+1;
    sum_ia_temp1=sum_ia1;
    sum_va_temp1=sum_va1;
    n1=N1;
    if(Ti==0.3)
        i1=sum_ia1/N1;
        V1=sum_va1/N1;
    end
elseif Ti>0.35 && Ti<=0.6
    sum_ia2=sum_ia_temp2+ia;
    sum_va2=sum_va_temp2+va;
    N2=n2+1;
    sum_ia_temp2=sum_ia2;
    sum_va_temp2=sum_va2;
    n2=N2;
    if(Ti==0.6)
        i2=sum_ia2/N2;
        V2=sum_va2/N2;
    end
end

if Ti==0.6
   R=(V2-V1)/(i2-i1);
end

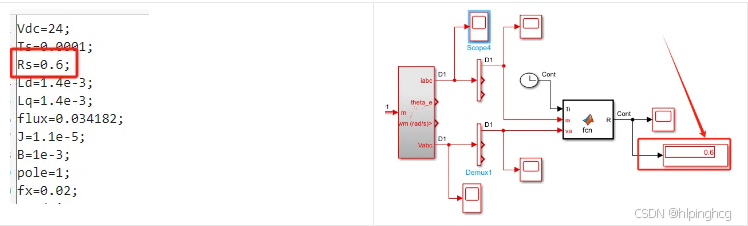

仿真结果：

辨识结果与理论值一致。

3、电感辨识

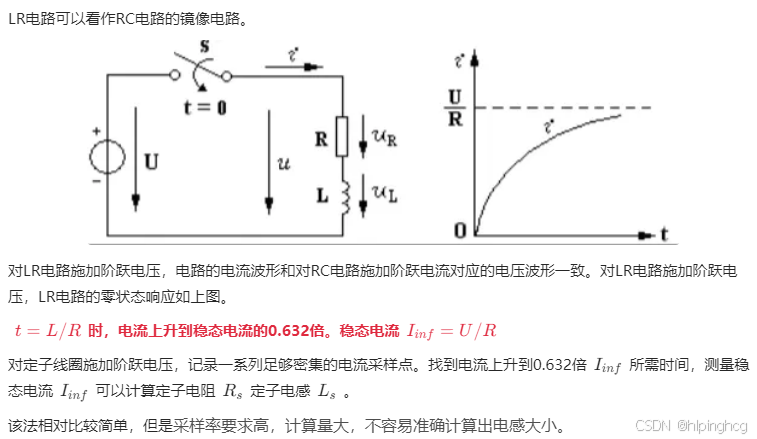

方法1：输入阶跃电压

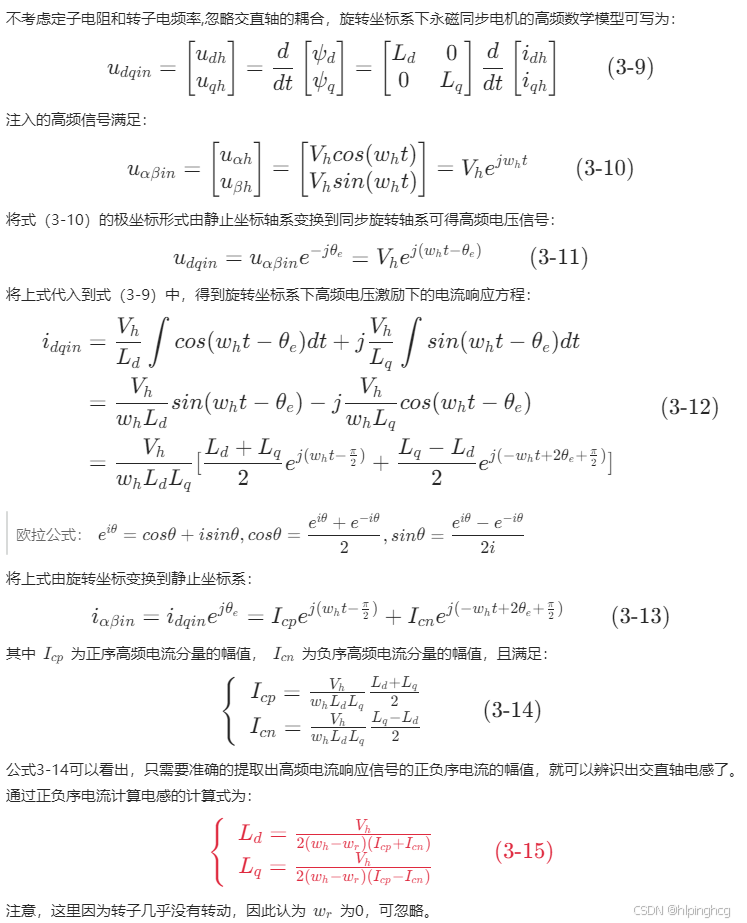

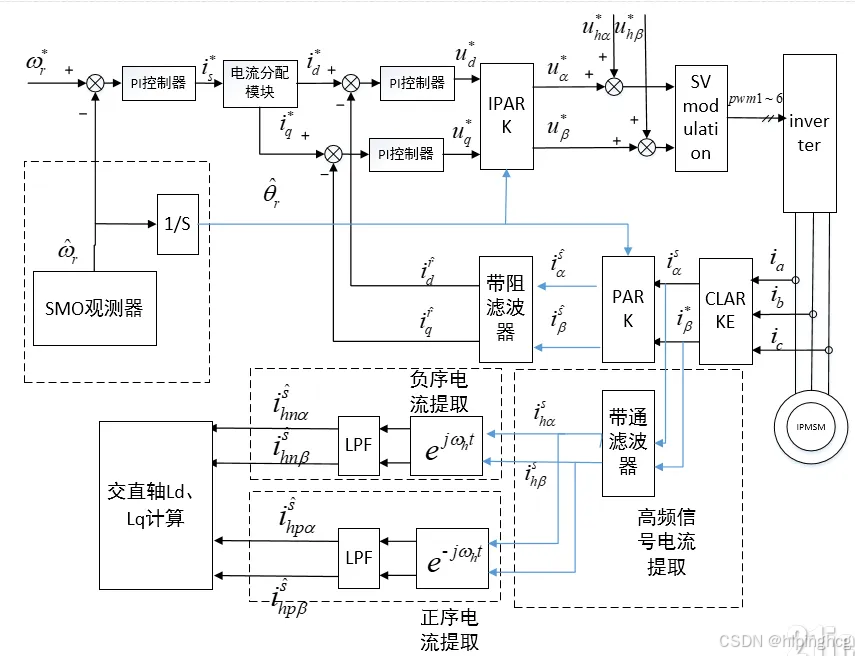

3.2 方法2：高频注入电压法

具体实现过程中，涉及到滤波器的设计，高频注入信号的频率一般小于PWM载波的1/10,且远高于电机的基波频率。应用上，综合速度、精度与系统稳定性的考虑， 信号注入频率 $f_h$选取为系统控制频率$f_c$的1/20 即可， 同时滤波器截止频率选择为信号的注入频率。在此频率点附近， 既能满足估算的快速性， 又能够保证估算精度的需求。 最低的注入频率选取应大于$R_s/L_d$。注入电压幅值一般选择额定电压的10%~15%左右。

3.3 仿真

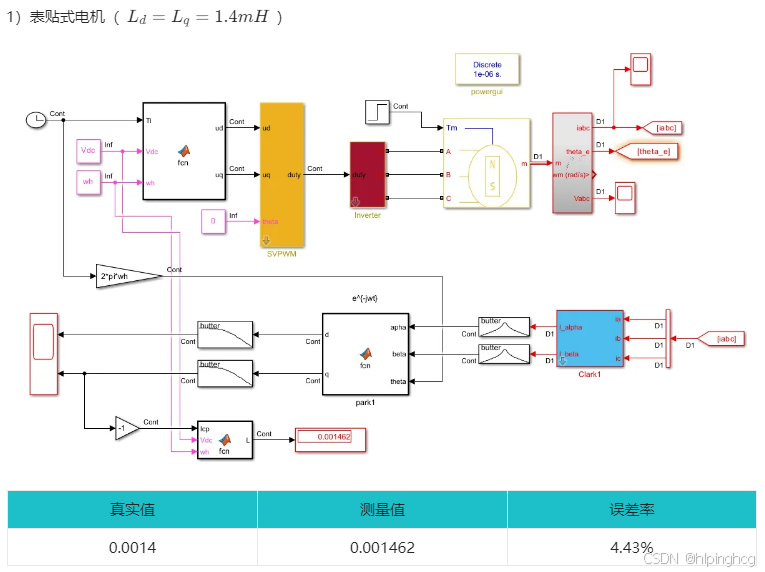

模型下载地址： 表贴式永磁同步电机PMSM离线参数辨识-相电感辨识simulink仿真模型

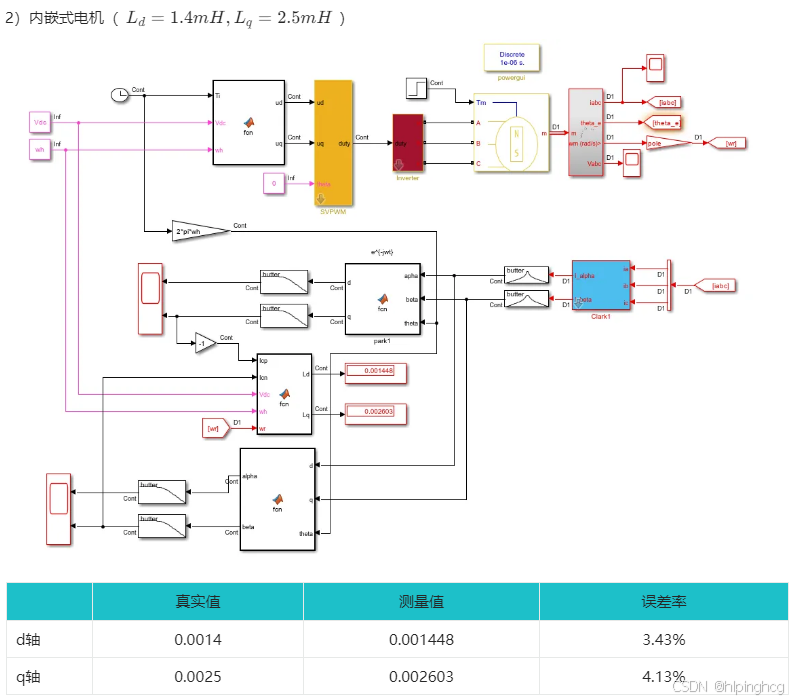

模型下载地址： 内嵌式永磁同步电机PMSM离线参数辨识-相电感辨识simulink仿真模型

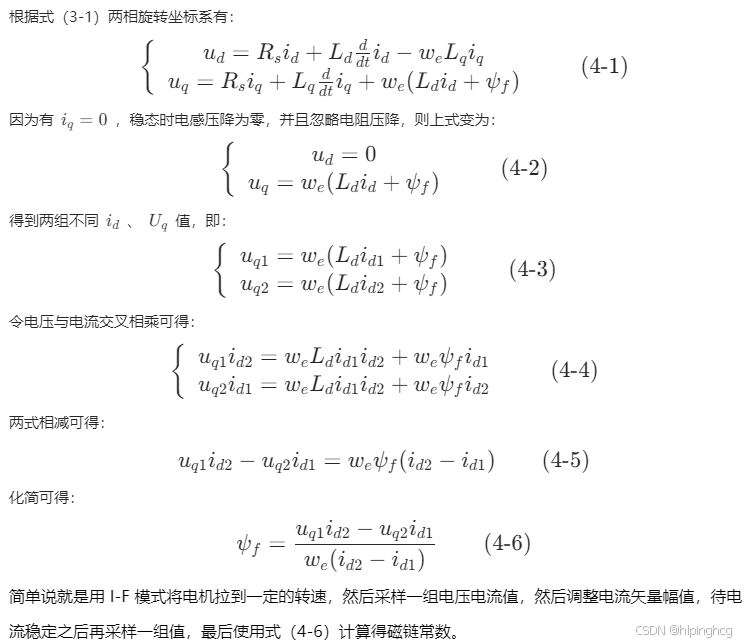

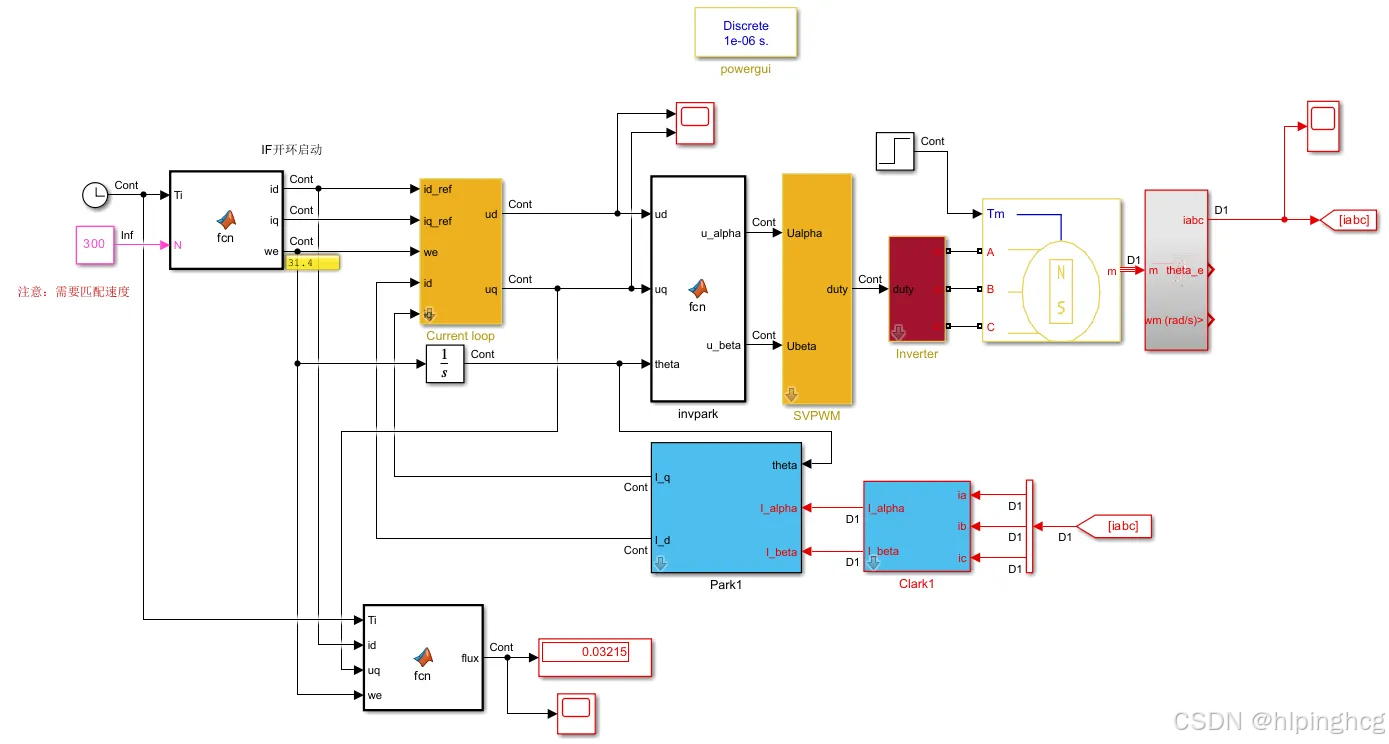

4、磁链常数辨识

核心模块：

function flux = fcn(Ti, id, uq, we)

    % 状态变量，用于替代持久变量
    % State vector: [id1, id2, sum_uq1, n1, sum_uq2, n2, uq1, uq2]
    state = coder.nullcopy(zeros(1, 8));

    % 初始化状态变量（首次调用时）
    if isempty(state)
        state(1:8) = 0; % 初始化 8 个状态变量
    end

    % 解码状态变量
    id1 = state(1);
    id2 = state(2);
    sum_uq1 = state(3);
    n1 = state(4);
    sum_uq2 = state(5);
    n2 = state(6);
    uq1 = state(7);
    uq2 = state(8);

    % 初始化输出
    flux = 0;

    % 时间段处理逻辑
    if Ti <= 0.3
        id1 = id; % 更新 id1
    else
        id2 = id; % 更新 id2
    end

    % 延时采样 [0.1, 0.3]
    if Ti > 0.1 && Ti <= 0.3
        sum_uq1 = sum_uq1 + uq;
        n1 = n1 + 1;
        if abs(Ti - 0.3) < 1e-6 % 时间点 0.3
            uq1 = sum_uq1 / n1;
        end
    end

    % 延时采样 [0.5, 0.6]
    if Ti > 0.5 && Ti <= 0.6
        sum_uq2 = sum_uq2 + uq;
        n2 = n2 + 1;
        if abs(Ti - 0.6) < 1e-6 % 时间点 0.6
            uq2 = sum_uq2 / n2;
        end
    end

    % 在 Ti = 0.6 计算 flux
    if abs(Ti - 0.6) < 1e-6
        if id2 ~= id1 % 避免分母为 0
            flux = (uq1 * id2 - uq2 * id1) / (we * (id2 - id1));
        else
            flux = 0;
        end
    end

    % 更新状态变量
    state(1) = id1;
    state(2) = id2;
    state(3) = sum_uq1;
    state(4) = n1;
    state(5) = sum_uq2;
    state(6) = n2;
    state(7) = uq1;
    state(8) = uq2;

end

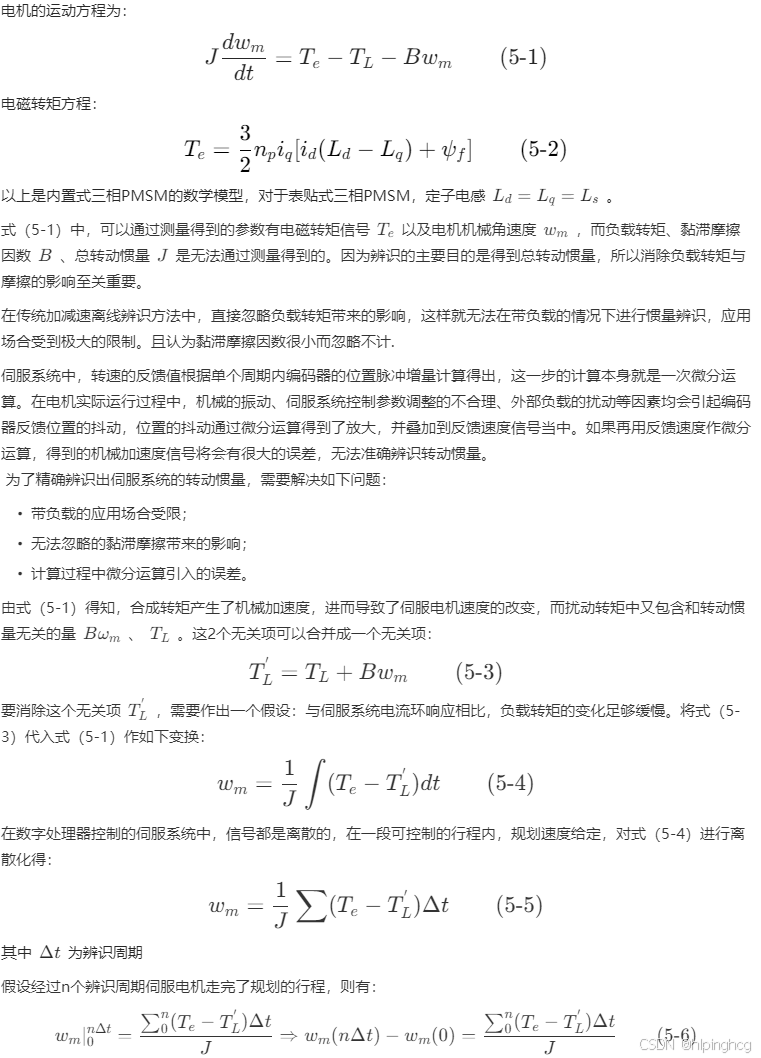

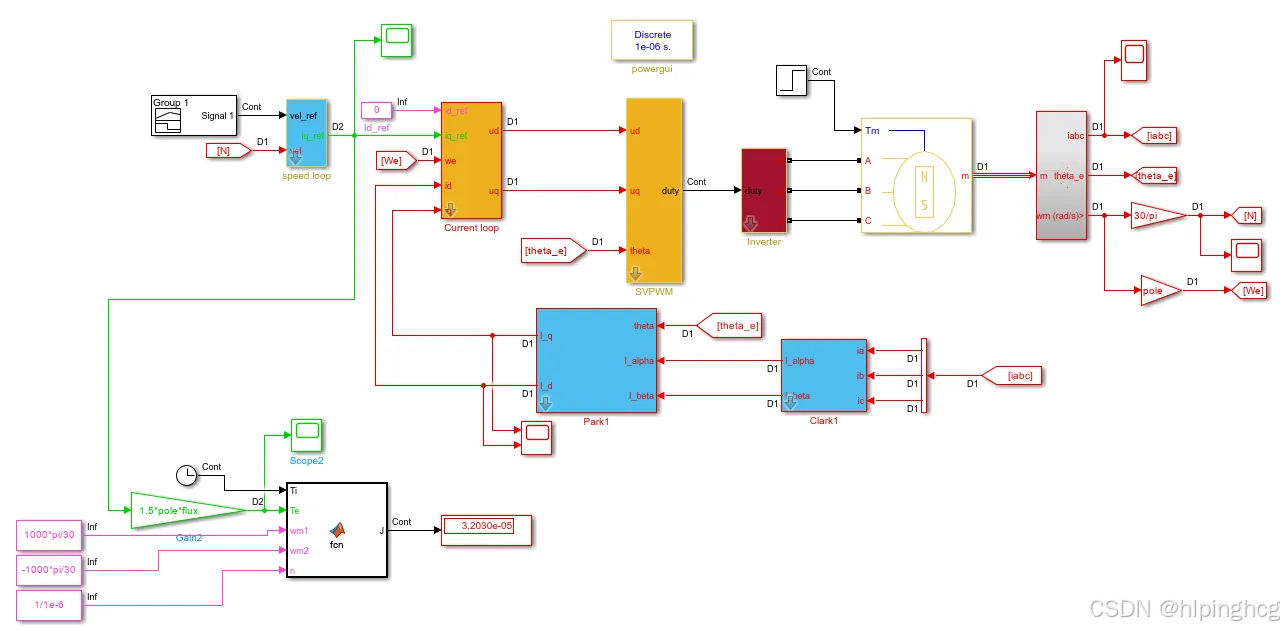

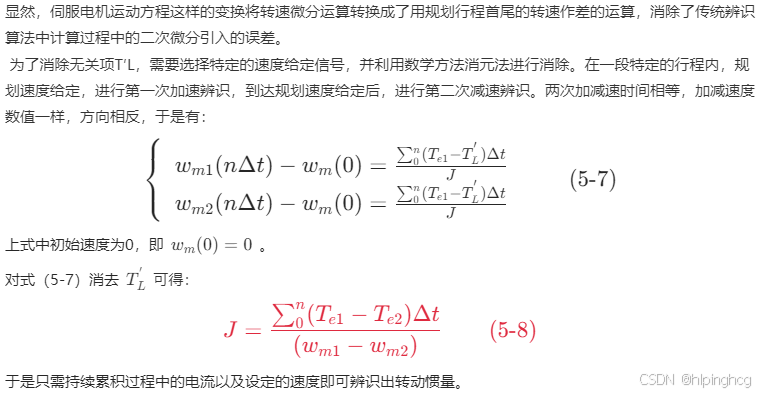

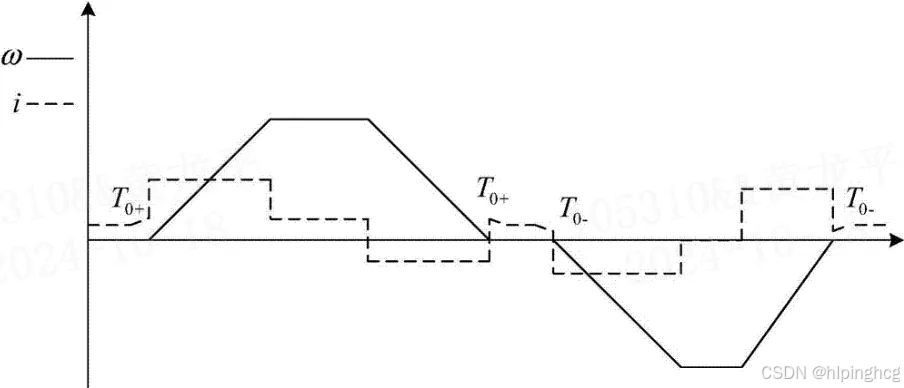

5、惯量辨识

核心模块：

function J = fcn(Ti, Te,wm1,wm2,n)

    % 状态变量，用于替代持久变量
    % State vector: [id1, id2, sum_uq1, n1, sum_uq2, n2, uq1, uq2]
    %state = coder.nullcopy(zeros(1, 2));

    % % 初始化状态变量（首次调用时）
    % if isempty(state)
    %     state(1:2) = 0; % 初始化 8 个状态变量
    % end

    % 声明持久变量
    persistent state;

    % 初始化持久变量（首次调用时）
    if isempty(state)
        state = zeros(1, 2); % 初始化 2 个状态变量
    end

    % 解码状态变量
    sum_Te1 = state(1);
    sum_Te2 = state(2);

    % 初始化输出
    J = 0;

    % 延时采样 [0.1, 0.3]
    if Ti < 0.25
        sum_Te1 = sum_Te1 + Te;
    end

    % 延时采样 [0.5, 0.6]
    if Ti > 0.25 && Ti <= 0.5
        sum_Te2 = sum_Te2 + Te;
    end

    % 在 Ti = 0.6 计算 flux
    if abs(Ti - 1.5) < 1e-6
        J=(sum_Te1-sum_Te2)/((2*wm1)*n)
    end

    % 更新状态变量
    state(1) = sum_Te1;
    state(2) = sum_Te2;
end
