Allegro PCB 16.6降低版本保存

最新推荐文章于 2025-02-21 16:53:09 发布
最新推荐文章于 2025-02-21 16:53:09 发布
阅读量3.2k 收藏 1
点赞数
分类专栏： Cadence
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_29761395/article/details/82350965
版权

Cadence 16.6
Allegro PCB Design GXL (legacy)

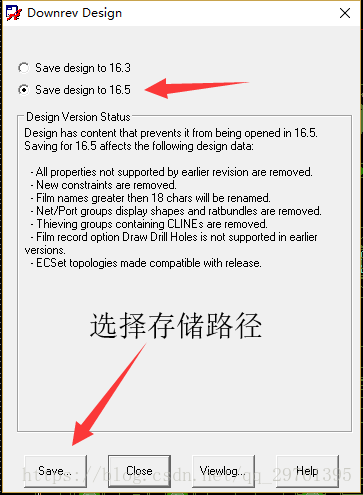

版本16.6的PCB文件另存为版本16.5的

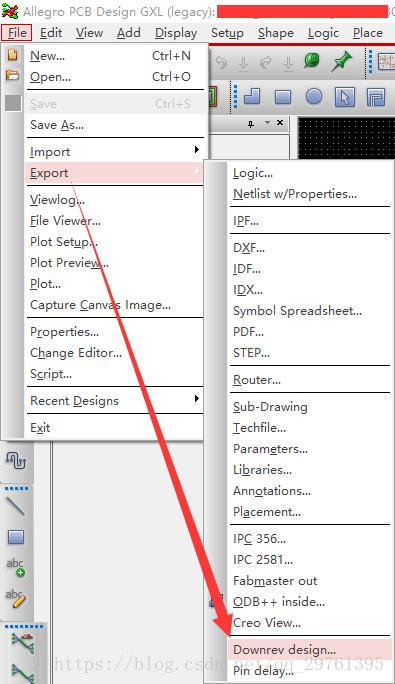

菜单：File > Export > Downrev design…
这里写图片描述

这里写图片描述
