MPQ电源方案

1.MPQ79500简介

MPQ79500是一款专为汽车安全应用设计的 6 通道电压监测器，每个通道都可以配置OV/UV检测，集成内置自检 (BIST) 等安全机制，诊断以及写保护来实现ASILD的应用要求。

2.MPQ79700简介

MPQ79700是一款 12 通道功能安全电源定序器，提供可配置性与灵活性，能够支持不同应用与片上系统 (SoC) 的跨代设计复用，集成内置自检 (BIST) 等安全机制，以实现高诊断覆盖率，使系统达到目标 ASIL 等级。

MPQ79500介绍

1.79500概述

简述

MPQ79500FS是一个6通道电压监测器设计的汽车安全应用。每个电压监测器输入有可编程的过压和欠压(OV/UV)阈值，高准确度的高频(HF)和低频(LF)组件。两个输入是差分远程电压传感输入对。
MPQ79500FS可以记录功率排序时间戳和订单。同时具有同步I/O功能，可实现多设备序列同步和标记。设备可以通过I2C接口访问。
通过集成复杂的功能安全功能，包括内置自测试(BIST)，诊断和写入保护，这一ASIL认证的设备的目标是支持具有高汽车安全完整性水平，达到ASIL-D的应用程序。

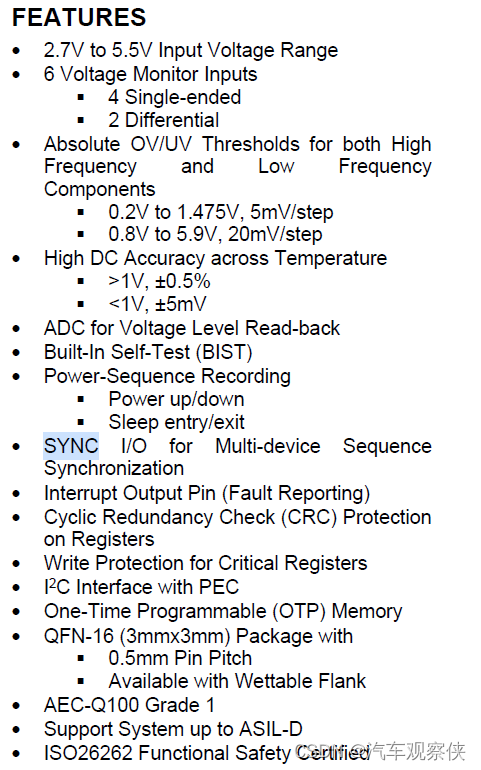

特性：

硬件管脚

2.79500监测电压

1）高/低频电压电平监控

MPQ79500FS监控多达六个电压通道，四个单端通道和两个差分通道。在每个输入通道上用户可以选择两种不同的显示器刻度(VRANGE_MULT)，定义输入电压范围在0.2V-1.475V或0.8V-5.5V。提供以下电压水平监控功能:

实时监测的低频电压电平用VIN_LVL [N]记录，可通过I2C读取。
通过在OV/UV_DEB[3:0]中设置振荡时间，检测并报告100ns以下的过压和欠压违规高频监测故障。
检测和报告低频电压漂移的过压和欠压违规(从直流到大约1 kHz，可配置)
ON/OFF/Entry Sleep/Exit Sleep power sequences检测和记录下来。

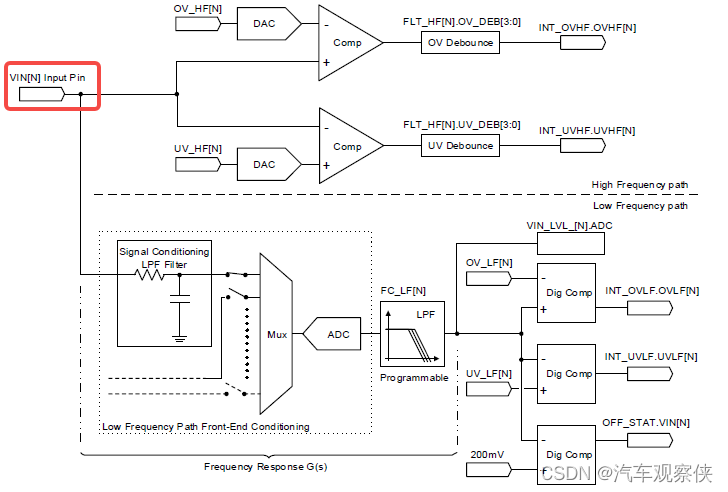

2）电压监测架构

高频路径监测电压信号到100ns脉冲宽度。它用于检测电压信号是否违反OV_HF [N]和UV_HF [N]寄存器中定义的OV和UV阈值。
设计了一个8位ADC来支持低频路径功能。低频路径用于:

(a)监测长期的电压漂移和错误的电压设置，并在FC_LF[N]寄存器设置的带宽内检测OV和UV阈值(OV_LF[N]和UV_LF[N]寄存器)的违反。

(b)测量并记录到主机的实时电压轨电平(VIN_LVL [N])。

(c)时间戳(具有tSEQ_LSB分辨率)ON/OFF/Entry Sleep/Exit Sleep power序列，当监控电压跨越UV_LF[N]/OFF阈值时(取决于SEQ_UP_THLD。OFF_UV[N]寄存器设置)。

3. 支持多达2个差分输入通道大电流应用和4个普通输入通道。

3）电压值计算

通过ADC寄存器获取数值

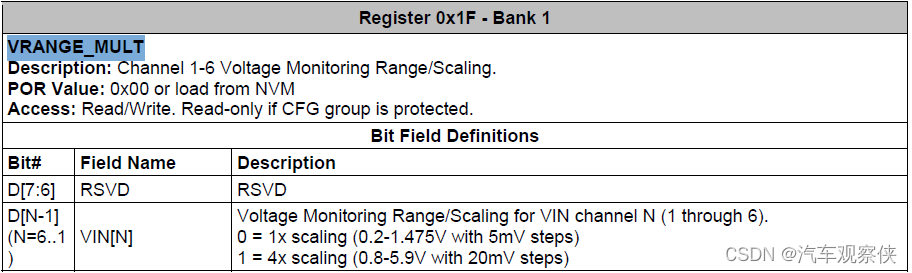

电压的缩放设置

使用ADC寄存器数值 * 缩放比 = 电压(mv)

缩放设置为1x时，8位值表示范围为0.2-1.475V，1 lsb = 5 mv，数值 * 5 = 电压(mv)。

缩放设置为4x时，8位值表示0.8-5.9V的范围，1 lsb = 20 mv，数值 * 20 = 电压(mv)。

3.79500监控上下电时序

1）79500状态机

序列监控:ON

除了电压监测，MPQ79500FS还监测状态变化期间的电压轨序列。

在以下情况下激活:

ACT/SHDN transitions 0→1
Host sets SEQ_REC_CTL.REC_START=1 while SEQ_REC_CTL.SEQ=0x00b.

当序列监控:ON时，启动MPQ79500FS执行以下操作:

(a)同步计数器复位为0，用于新的功率序列记录。

(b) REC_ACTIVE位设置为1，表示开始序列记录。

(d) 如果启用了序列覆盖位(EN_SEQ_OW=1)，序列日志寄存器(SEQ_ON_LOG [N])将被新的序列覆盖。如果SEQ_ON_RDY =1，序列覆盖标志(SEQ_ON_OW)将设置为1，表明序列已经被覆盖。另一方面，如果SEQ_ON_RDY=0，那么在覆盖之后，SEQ_ON_RDY将变为1，表示主机还没有读取寄存器中的数据。

(e) 如果启用了时间戳覆盖位(EN_TS_OW=1)，时间戳日志寄存器(SEQ_TIME_xSB [N])将被新的时间戳覆盖。如果TS_RDY=1，则时间戳覆盖标志(TS_OW)将设置为1，表明时间戳已被覆盖。另一方面，如果TS_RDY=0，那么在覆盖之后，TS_RDY将变为1，表示主机还没有读取寄存器中的数据。

(f) 如果序列覆盖位被禁用(EN_SEQ_OW=0)，并且主机还没有读取数据(SEQ_ON_RDY=1)，数据将不会写入寄存器，序列覆盖标志(SEQ_ON_OW)将设置为1，表示数据无法写入。如果SEQ_ON_RDY=0，那么在覆盖之后，SEQ_ON_RDY将变为1，表示主机还没有读取寄存器中的数据。

(g) 如果时间戳覆盖位被禁用(EN_TS_OW=0)，并且主机还没有读取数据(TS_RDY=1)，数据将不会写入寄存器，时间戳覆盖标志(TS_OW)将设置为1，表示数据无法被写入。如果TS_RDY=0，那么在覆盖之后，TS_RDY将变为1，表示主机还没有读取寄存器中的数据。

(h) 内部序列定时器重新启动。

序列监控:Sleep Entry

MPQ79500FS执行顺序监控:睡眠进入当设备进入睡眠监控状态时，预计一些电压轨应该关闭，系统将切换到低功耗模式。

上述条件将触发睡眠进入序列:

ACT/SLP transitions 1→0 while ACT/SHDN=1;

2. Host sets SEQ_REC_CTL.REC_START=1 while SEQ_REC_CTL.SEQ=0x11b.

Sleep Entry监控睡眠轨关闭电源顺序。当睡眠项开始时，MPQ79500FS执行以下操作：

(a) 同步计数器复位为0，用于新的功率序列记录。

(b) REC_ACTIVE位设置为1，表示开始序列记录。

(d) 如果序列覆盖位启用(EN_SEQ_OW=1)，序列日志寄存器(SEQ_ENS_LOG [N])将被新的序列覆盖。如果SEQ_ENS_RDY =1，序列覆盖标志(SEQ_ENS_OW)将设置为1，表明序列已经被覆盖。另一方面，如果SEQ_ENS_RDY=0，那么在覆盖之后，SEQ_ENS_RDY将变为1，表示主机还没有读取寄存器中的数据。

序列监控:Sleep Exit

当MPQ79500FS从休眠状态返回到活动状态时，发生此序列传输。

主机可以执行以下操作来退出睡眠状态:

ACT/SLP transitions 0→1 while ACT/SHDN=1;

2. Host sets SEQ_REC_CTL.REC_START=1 while SEQ_REC_CTL.SEQ=0x10b.

睡眠通道的打开顺序将在睡眠退出时被监控。当休眠退出开始时，MPQ79500FS执行以下操作。

(a)同步计数器复位为0，用于新的功率序列记录。

(b) REC_ACTIVE位设置为1，表示开始序列记录。

(d)如果序列覆盖位启用(EN_SEQ_OW=1)，序列日志寄存器(SEQ_EXS_LOG [N])将被新的序列覆盖。如果SEQ_EXS_RDY=1，序列覆盖标志(SEQ_EXS_OW)将设置为1，表明序列已经被覆盖。另一方面，如果SEQ_EXS_RDY=0，那么在覆盖之后，SEQ_EXS_RDY将变为1，表示主机还没有读取寄存器中的数据。

序列监控:OFF

当系统关闭时，当序列监控:OFF发生时，MPQ79500FS从活动/睡眠状态传输回空闲状态。与其他序列不同，TEST_CFG的一个额外决策。超时时间到期时，取AT_SHDN寄存器位，决定设备是执行BIST还是直接进入IDLE状态。

要激活序列监控:关闭执行以下步骤:

ACT/SHDN transitions 1→0;
Host sets SEQ_REC_CTL.REC_START=1 while SEQ_REC_CTL.SEQ=0x01b.

当序列监控:OFF启动时，MPQ79500FS执行以下操作:

(a)同步计数器复位为0，用于新的功率序列记录。

(b) REC_ACTIVE位设置为1，表示开始序列记录。

(d)如果序列覆盖位启用(EN_SEQ_OW=1)，序列日志寄存器(SEQ_OFF_LOG [N])将被新的序列覆盖。如果SEQ_OFF_RDY=1，序列覆盖标志(SEQ_OFF_OW)将设置为1，表明序列已经被覆盖。另一方面，如果SEQ_OFF_RDY=0，那么在覆盖之后，SEQ_OFF_RDY将变为1，表示寄存器中还有数据尚未被主机读取。

状态机配置对应寄存器如下：

2）记录数据处理

如果SEQ_xxx_LOG [N]和SEQ_TIME_xSB [N]寄存器中存储了序列/时间戳信息，主机还没有读取，但仍然需要用新的序列/时间戳信息覆盖。例如，如果检测到序列失配错误，主机已经重新启动了相应的序列，那么应该忽略之前的序列信息，用新的序列覆盖寄存器。

下列寄存器用于控制MPQ79500FS中序列数据记录的处理:

SEQ_REC_STAT:序列记录状态寄存器。它包括标志(TS_RDY和SEQ_xxx_RDY)，表示被记录的序列和每组记录数据的数据可用性。

SEQ_OW_STAT:这是序列记录覆盖状态寄存器。它包括标志(TS_OW和SEQ_xxx_OW)，表示序列数据组何时被覆盖或不能写入新数据，具体取决于VMON_MISC中的覆盖启用配置。

VMON_MISC.EN_TS_OW:该寄存器位用于允许覆盖时间戳记录。

VMON_MISC.EN_SEQ_OW:该寄存器位用于允许覆盖序列顺序记录。

SEQ_REC_CTL:顺序控制寄存器。它包含了比特位(TS_ACK和SEQ_xxx_ACK)，用于开始记录序列，表示确认状态，并允许覆盖时间戳和/或序列记录的数据。

3）多MPQ79500FS序列监控

MPQ79500FS通过集成几个MPQ79500FS设备，为附加超过6个电压轨的应用程序提供了灵活性。为了同步不同设备上供应轨的激活/停用序列监控，MPQ79500FS具有SYNC引脚。

在这个时序图中，有一些关于信号的注意事项:

3个MPQ79500FS设备A、B和C，如图所示。
MPQ79500FS_x(x=A, B或C)监控的供电轨显示为VIN 1/2x
内部时钟为1Mhz，用于同步外部异步域到内部同步域的信号。请注意，该1MHz时钟仅用于澄清时间图，它并不表示MPQ79500FS的实际内部时钟。
关于SYNC引脚的功能，在所有详细视图中，不同设备的时钟特意断开相位，并略有不同的周期。

4.79500寄存器

Bank0：寄存器负责检测

中断信息寄存器：检测异常NIRQ脚为低电平，读取一下寄存器查询故障。

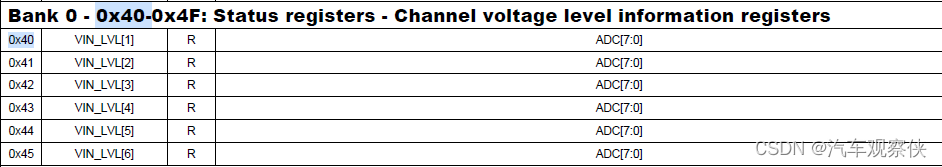

六个通道检测的电压

六通道上下电时序信息寄存器

Bank1：寄存器负责配置

控制寄存器

配置通道寄存器

配置期望上下电时序

79500参考设计

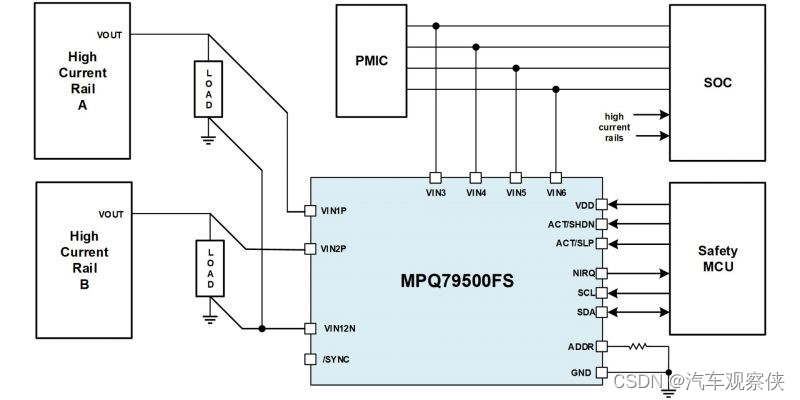

单个79500电路设计

三路79500电路设计

由于79700为12路输出控制，会配置多个79500进行配套使用

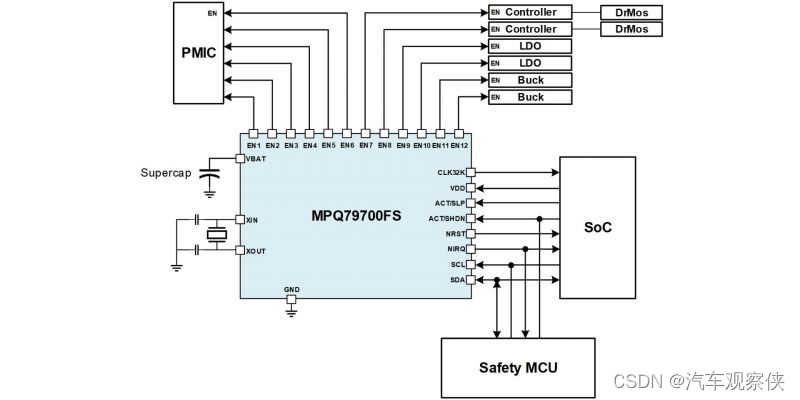

MPQ79700介绍

1.79700概述

2.79700功能框图

1）Pin驱动方式

- 提供两种输出驱动模式(EN1到EN12)：推挽(PP)和开漏(OD)。
- 可以通过MPS fab寄存器的EN_CFG1和EN_CFG2分别配置每个通道输出模式。
- 如果选择开漏模式，ENx引脚需要外接上拉电阻，例如10kΩ。电压总线电平不能高于VDD。如果选择推挽模式，不需要外接电阻。ENx输出高电平几乎等于VDD。
- CLK32K, NRST, NRIQ引脚仅为开漏模式。必须有一个上拉电阻器(例如10kΩ)连接到电压母线。此外，电压总线电平必须不高于VDD。
- 注意：EN10、EN11、EN12可以通过寄存器EN_ALT_F和AF_IN_OUT配置为输入引脚。如果配置为输入引脚，它可以直接在引脚上施加输入信号，无论是推拉模式还是开漏模式。输入信号的高电平不高于VDD。
