一. 三极管介绍

三极管是一种电子元件，它有三个极，分别叫做发射极、基极和集电极，它的作用是放大或者控制电流。三极管可以分为两种，一种是NPN型，另一种是PNP型，它们的区别在于它们的内部结构和工作原理。

1. NPN三极管

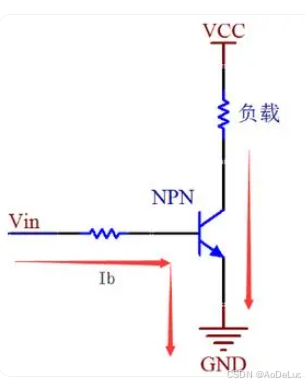

NPN型三极管，是由两块N型半导体和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。N型半导体是一种含有多余电子的材料，P型半导体是一种含有空穴的材料，空穴可以看作是缺少电子的地方，它们可以吸引电子。当N型半导体和P型半导体接触时，它们之间会形成一个叫做PN结的区域，这个区域会阻碍电子的流动，只有在一定的电压下，才能使电子跨越这个区域。NPN型三极管的工作原理是，当基极和发射极之间有一个正向电压时，即基极的电压高于发射极的电压，这个电压可以使发射极的电子跨越PN结，进入基极，这样就形成了一个从发射极到基极的电流，叫做基极电流。当基极电流存在时，集电极和发射极之间有一个反向电压时，即集电极的电压低于发射极的电压，这个电压可以使集电极的电子跨越PN结，进入发射极，这样就形成了一个从集电极到发射极的电流，叫做集电极电流。集电极电流的大小，是由基极电流的大小来决定的，一般来说，集电极电流要比基极电流大很多，这就是电流放大的效果。所以，NPN型三极管，是用基极电流来控制集电极电流的，它的特点是，发射极的电压最低，集电极的电压最高，基极的电压在中间。

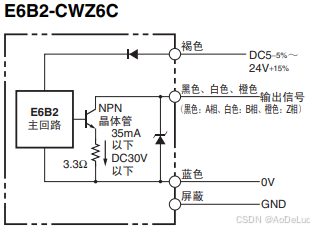

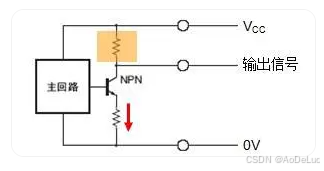

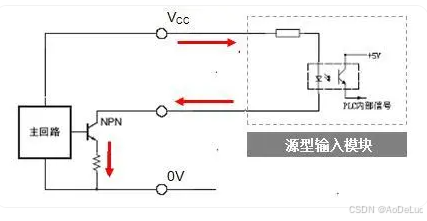

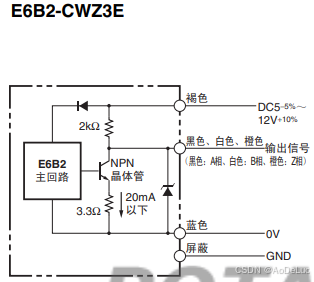

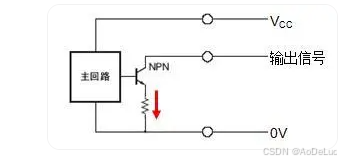

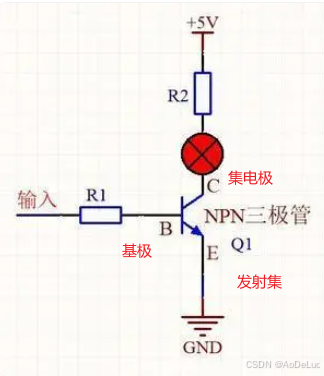

在这里插入图片描述

2. PNP三极管

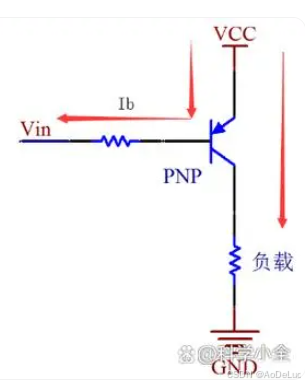

PNP型三极管，是由两块P型半导体和一块N型半导体组成，N型半导体在中间，两块P型半导体在两侧。PNP型三极管的工作原理和NPN型三极管相反，当基极和发射极之间有一个反向电压时，即基极的电压低于发射极的电压，这个电压可以使发射极的空穴跨越PN结，进入基极，这样就形成了一个从基极到发射极的电流，叫做基极电流。当基极电流存在时，集电极和发射极之间有一个正向电压时，即集电极的电压高于发射极的电压，这个电压可以使集电极的空穴跨越PN结，进入发射极，这样就形成了一个从发射极到集电极的电流，叫做集电极电流。集电极电流的大小，也是由基极电流的大小来决定的，一般来说，集电极电流要比基极电流大很多，这也是电流放大的效果。所以，PNP型三极管，是用基极电流来控制集电极电流的，它的特点是，发射极的电压最高，集电极的电压最低，基极的电压在中间。

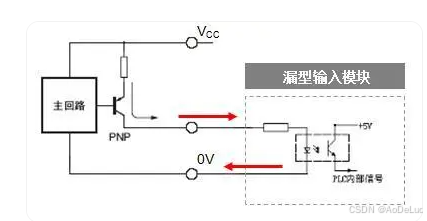

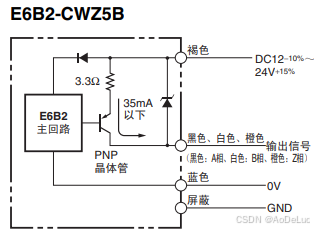

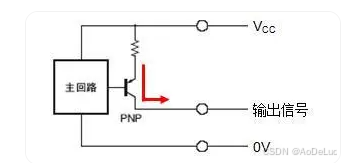

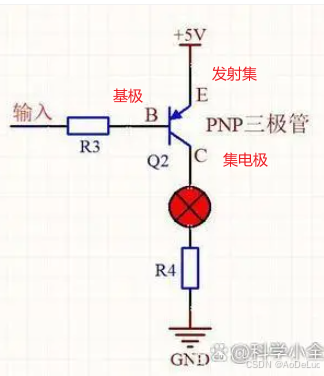

在这里插入图片描述

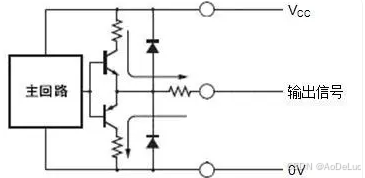

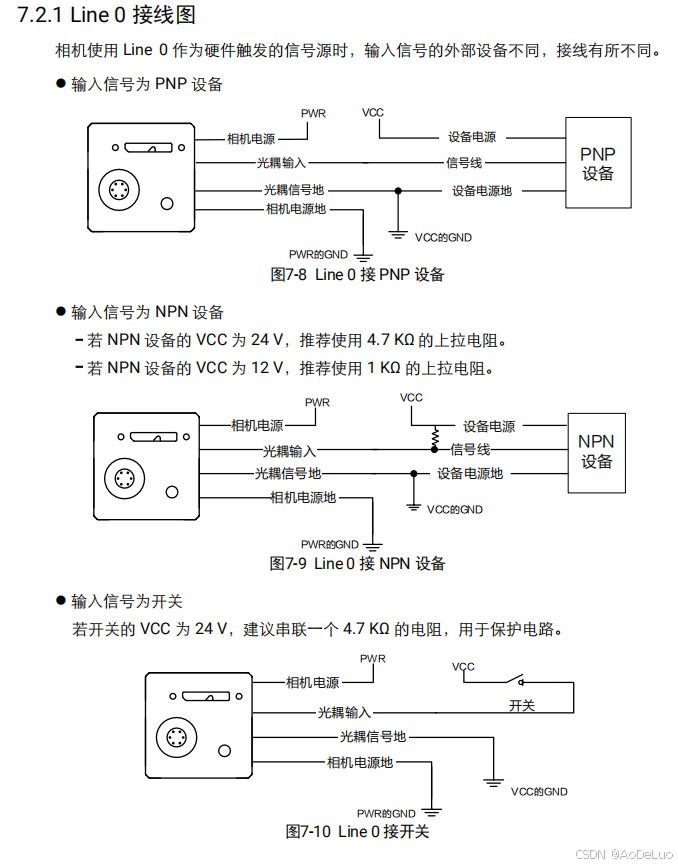

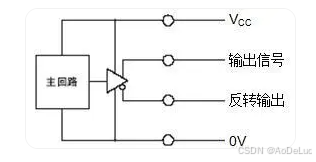

3. NPN与PNP区别

极性。NPN型三极管需要正向偏置，即基极的电压高于发射极的电压，才能导通，而PNP型三极管需要反向偏置，即基极的电压低于发射极的电压，才能导通。这就意味着，NPN型三极管适合用于正电源的电路，而PNP型三极管适合用于负电源的电路。
电流方向。NPN型三极管的电流是从集电极流向发射极的，而PNP型三极管的电流是从发射极流向集电极的。这就意味着，NPN型三极管的输出电流是从高电压处流向低电压处的，而PNP型三极管的输出电流是从低电压处流向高电压处的。
电流大小。NPN型三极管的电流是由电子的运动产生的，而PNP型三极管的电流是由空穴的运动产生的。由于电子的迁移率比空穴的迁移率大，所以NPN型三极管的电流要比PNP型三极管的电流大，这就意味着，NPN型三极管的放大能力要比PNP型三极管的放大能力强。
工作温度。NPN型三极管的工作温度要比PNP型三极管的工作温度高，这是因为NPN型三极管的电流是由电子的运动产生的，而电子的运动受温度的影响较小，而PNP型三极管的电流是由空穴的运动产生的，而空穴的运动受温度的影响较大，所以PNP型三极管的电流会随着温度的升高而减小，这就意味着，PNP型三极管的稳定性要比NPN型三极管的稳定性差。
