基于 Verilog 的 SPI 主机驱动设计详解：模式、接口与代码实现（附源码）

一、SPI通信基础与四种模式解析

SPI（Serial Peripheral Interface）是一种高速全双工同步串行通信协议，广泛应用于微控制器与外设之间的数据传输。其核心特性由时钟极性（CPOL）和时钟相位（CPHA）决定，衍生出四种通信模式。

1.1 SPI四种模式原理

• CPOL（Clock Polarity）：定义时钟线（SCK）的空闲状态。
  • CPOL=0：空闲时SCK为低电平
  • CPOL=1：空闲时SCK为高电平
• CPHA（Clock Phase）：定义数据采样的时钟边沿。
  • CPHA=0：数据在第一个时钟边沿（上升沿或下降沿，取决于CPOL）采样
  • CPHA=1：数据在第二个时钟边沿采样

四种组合构成SPI的四种模式：

模式	CPOL	CPHA	时钟特征	数据采样边沿
0	0	0	空闲低	第一个上升沿
1	0	1	空闲低	第二个下降沿
2	1	0	空闲高	第一个下降沿
3	1	1	空闲高	第二个上升沿

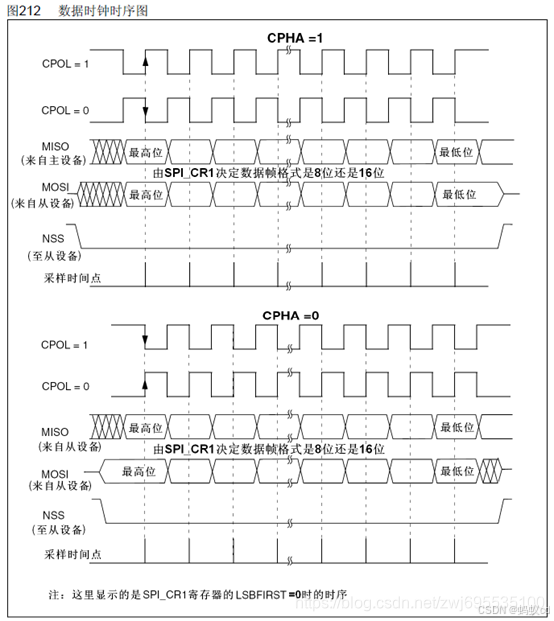

1.2 时序波形示意图

图片来源（软件模拟SPI接口程序代码（4种模式））

• 模式0：SCK空闲低电平，数据在第一个上升沿采样
• 模式1：SCK空闲低电平，数据在第二个下降沿采样
• 模式2：SCK空闲高电平，数据在第一个下降沿采样
• 模式3：SCK空闲高电平，数据在第二个上升沿采样

二、SPI驱动模块接口设计

以下是模块的核心接口分类与说明：

2.1 时钟与复位接口

信号名	方向	说明
clk_sys	输入	系统时钟（建议SPI速率的2倍以上）
rst_n	输入	低电平复位

2.2 配置参数接口

信号名	方向	说明
baud_en	输入	波特率使能（单周期高脉冲，用于时钟分频）
msb_en	输入	高位优先使能（1=MSB先传）
cpol	输入	时钟极性配置（0/1）
cpha	输入	时钟相位配置（0/1）

2.3 数据读写接口

信号名	方向	说明
user_wr_en	输入	用户写使能
user_cmd[2:0]	输入	控制命令（bit0:启动 bit1:停止 bit2:读（0）/ 写）
user_wr_data[7:0]	输入	写入数据
user_rd_data[7:0]	输出	读取数据
user_rd_data_valid	输出	读数据有效标志
drv_done	输出	传输完成标志 (单周期脉冲)

2.4 SPI物理接口

信号名	方向	说明
spi_csn	输出	片选信号（低有效）
spi_sck	输出	时钟信号
spi_sdi	输入	串行数据输入
spi_sdo	输出	串行数据输出

三、模块功能架构与工作流程

3.1 状态机控制

localparam IDLE    = 2'b00;
localparam START   = 2'b01;
localparam WR_DATA = 2'b11;
localparam END     = 2'b10;

• IDLE：空闲状态，等待传输指令
• START：发送起始信号（拉低片选）
• WR_DATA：数据传输阶段
• END：传输结束（拉高片选）

3.2 数据处理流程

1. 数据锁存：

   if(msb_en == 1'b1)
       latch_data <= {user_cmd,user_wr_data[0],...user_wr_data[7]};
   else
       latch_data <= {user_cmd,user_wr_data};


   • 根据MSB/LSB模式选择数据排列顺序

2. 时钟生成：

   if(c_state == WR_DATA)
       spi_sck <= ~spi_sck;
   else
       spi_sck <= cpol;


   • 根据当前状态和CPOL生成时钟信号

3. 数据移位：

   if(msb_en == 1'b1)
       rd_shift <= {rd_shift[6:0],spi_sdi};
   else
       rd_shift <= {spi_sdi,rd_shift[7:1]};


   • 支持高位优先或低位优先的数据接收

四、关键信号时序分析

1. 传输使能时序：

   • user_wr_en拉高触发数据锁存
   • baud_en控制数据传输速率

2. 状态转移逻辑：

   case(c_state)
       IDLE: if(start_req && baud_en) next_state;
       START: if(baud_en) go to WR_DATA;
       WR_DATA: if(wr_cnt==15) go to END;
       END: if(baud_en) go to IDLE;
   endcase


3. 数据有效性验证：

   if((latch_data[10] == 1'b1) && (wr_cnt == 15))
       rd_shift_valid <= 1'b1;


五、应用场景

1. 典型应用场景：
   • 传感器数据采集（如加速度计、陀螺仪）
   • 存储设备控制（Flash、EEPROM）
   • 显示驱动（OLED/LCD控制器）

六、总结

本文通过Verilog代码实现了一个可配置的SPI主机驱动模块，详细解析了SPI四种模式的工作原理，并通过模块化设计实现了灵活的数据传输控制。该设计适用于多种嵌入式系统场景，通过调整配置参数即可适配不同外设需求。

扩展阅读建议：

• 《Verilog数字系统设计教程》
• SPI协议官方规范文档
• 嵌入式系统中的时序优化技术

七、附件

• SPI模块代码
