[FPGA开发工具使用总结]功能仿真（1）-Modelsim的使用及脚本编写

一、简介

功能仿真（Functional Simulation），又称前仿真（Pre-layout Simulation），是数字电路设计流程中验证逻辑正确性的关键环节。其核心目标是在综合与布局布线之前，通过软件模拟验证设计是否符合预期功能，排除逻辑错误。与后仿真（考虑物理延迟的时序仿真）相比，功能仿真具有速度快、波形易分析等优势，是早期验证的首选手段。

Modelsim 作为业界主流的 HDL 仿真工具，支持 Verilog、VHDL 及混合语言仿真，提供了波形分析、信号调试、脚本自动化等高级功能。本文将结合基础操作与工程实践，深入探讨其高级用法，助力读者提升仿真效率。

二、仿真库编译

2.1 库

在 Modelsim 中，库是存储编译后设计单元的物理目录。 库可以简单的划分为 工作库与资源库。工作库（work）用于存放当前工程文件，通常由用户提供的HDL文件编译得到；资源库用于存放第三方IP或工艺库，如Xilinx或Intel提供的IP核文件编译得到。

若用户的设计中不包含IP核或者器件特有的原语，则不需要映射资源库，将所有文件放入工作库即可。反之，不仅要将用户自己的HDL文件编译到工作库，还要引用对应的资源库。

2.2仿真库预编译

通常，FPG厂商提供的IP核或原语仿真库文件规模较大，若每次功能仿真之前先进行资源库的编译，耗时会非常久。因此，厂家提供了方法对自家的IP核或原语库进行预编译，每次仿真之前直接将编译好的资源库进行映射即可。

• Xilinx仿真库编译

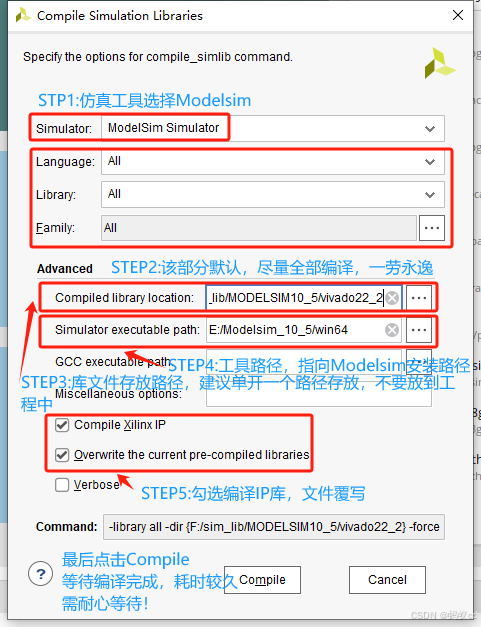

  打开vivado，单击Tools->Compile Simulations libraries打开仿真库编译界面。

• Intel仿真库编译

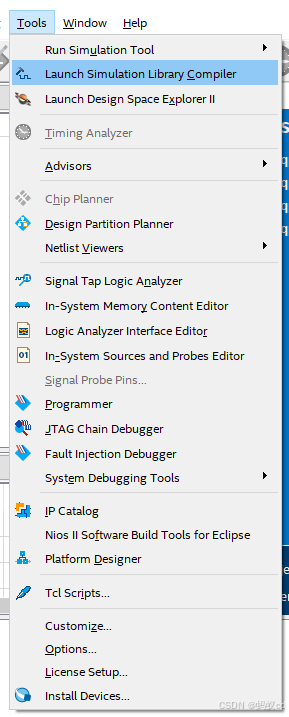

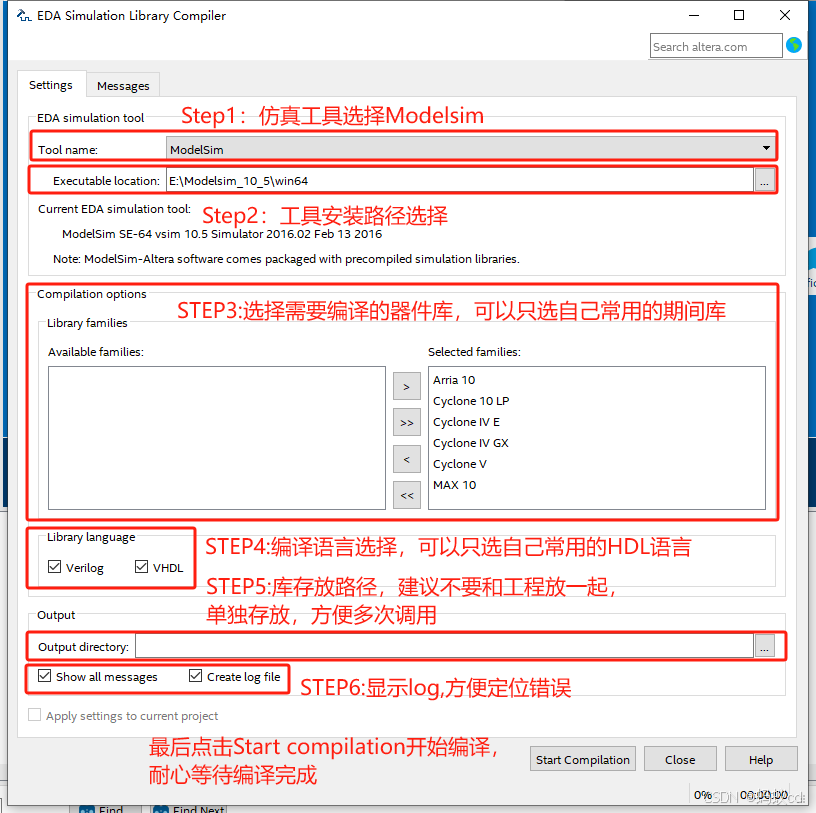

  打开quartus，单击Tools->Launch Simulation library Compiler打开仿真库编译界面。



2.3 资源库调用

编译完成后的库文件路径下会生成一个modelsim.ini文件，将这个文件拷贝到仿真工程路径下即可调用这些资源库。

三、通过tcl脚本快速构建仿真平台

3.1 编写TCL脚本

Modelsim内集成了TCL编译器，可以通过Tcl脚本快速完成编译、仿真、运行等环节。
Modelsim中TCL脚本以do文件的形式保存，整个仿真环节可以用一个do文件编写，也可以拆分为多个（参考第四章vivado生成的do文件），为便于操作，通常将整个仿真环节写入一个do文件中。
编写do文件通常有以下几个环节：

• 建立新的工作库

# 通过vlib命令创建工作库work
vlib work
# 通过vmap命令将work工作库保存到当前路径下
#一个名叫work的子目录下(第一个work 表示工作库，第二个表示路径)
vmap work work

• 编译HDL文件（包含用户的文件和IP核仿真源文件）

# 通过vlog 命令编译verilog源文件
# 关于vlog命令详细用法，可以在modelsim中用“vlog --help”命令查看
# 这里的路径可以是相对路径也可以是绝对路径，相对路径的参照可以用命令[pwd]查看
vlog -work work ../test.v
# 可以通过+incdir+指定include头文件路径
vlog  -work work +incdir+../../ ./test.v

• 载入仿真

# 通过vsim命令载入仿真
vsim -novopt work.test
# -novopt 表示不做任何优化，这会导致仿真很慢，推荐使用-voptargs="+acc"替换
vsim -voptargs="+acc" work.test
#在包含IP核文件或者原语时还要引用对应的资源库，通过-L参数实现
vsim \
-voptargs="+acc" \
-L secureip \
-L unisims_ver \
-L unimacro_ver \
-L unifast_ver \
-L simprims_ver \
-L xpm \
-L xilinx_vip \
work.test

• 添加波形文件（可选）

#添加波形可通过add wave 命令实现，推荐通过GUI界面直接添加
#为了保证，添加后可以直接看到波形，可以添加下面的命令,但仿真速度可能会变慢
add log -r /*

• 运行

#一直运行
run -all
#运行300us
run 300us

3.2 通过TCL运行仿真

在Modelsim的GUI界面中找到Transcript窗口，用do命令执行脚本（如脚本名为test.do）。

1、先用cd命令将路径指向test.do所在目录
2、再执行do  test.do命令即可运行仿真

下一期的博客中会用一个具体的例子演示TCL的编写到仿真平台的构建过程。

四、Vivado与Modelsim联合仿真

4.1 VIVADO中添加仿真文件

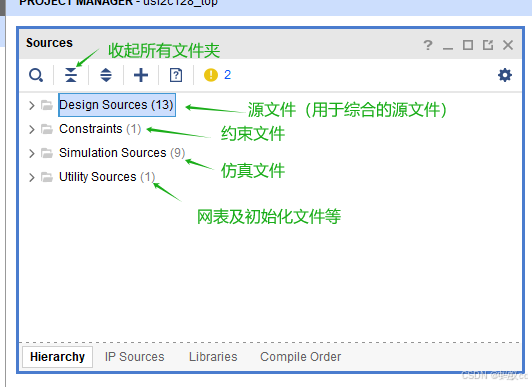

如下图所示。VIVADO中的源文件被分为了四种类型。

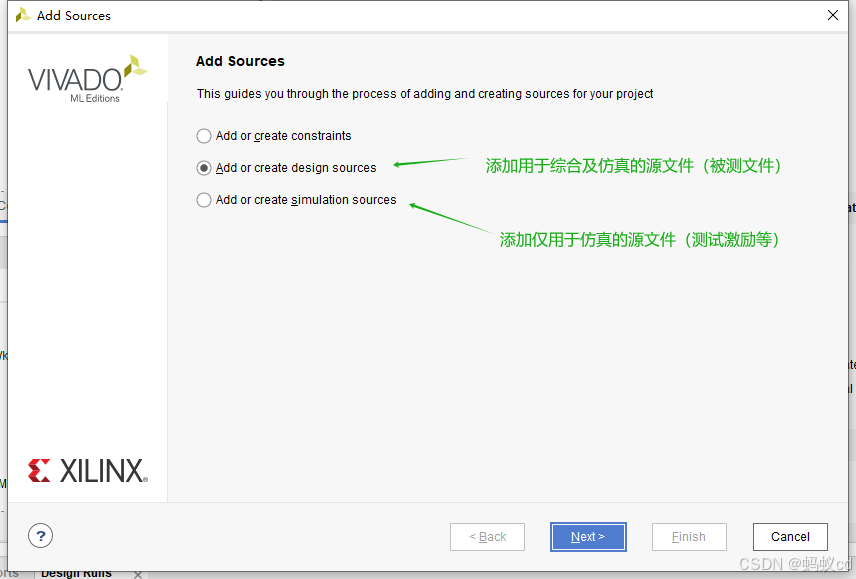

在添加源文件时，用于功能仿真的测试脚本可通过添加仿真源文件选项进行添加。

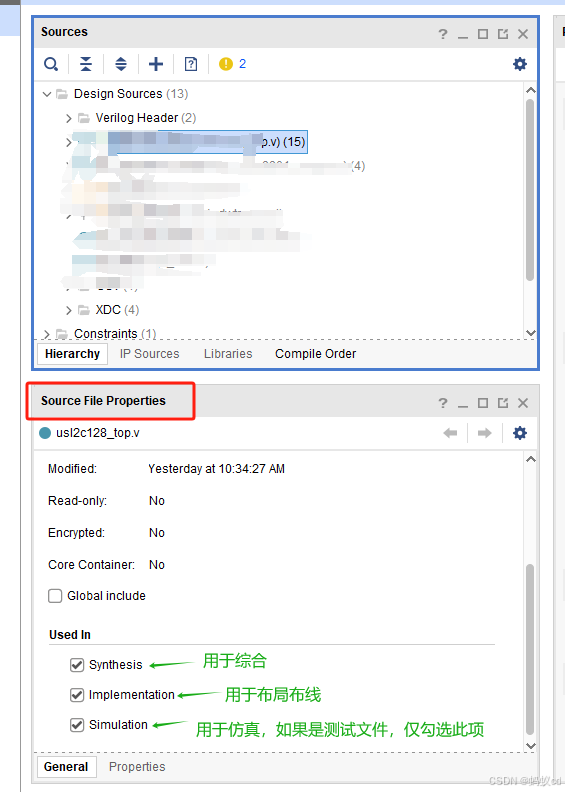

此外，也可以选中对应的源文件在文件属性窗口中找到"Used In"选型设置文件用途。

4.2 Vivado调用Modelsim仿真

• 仿真前准备（可选）

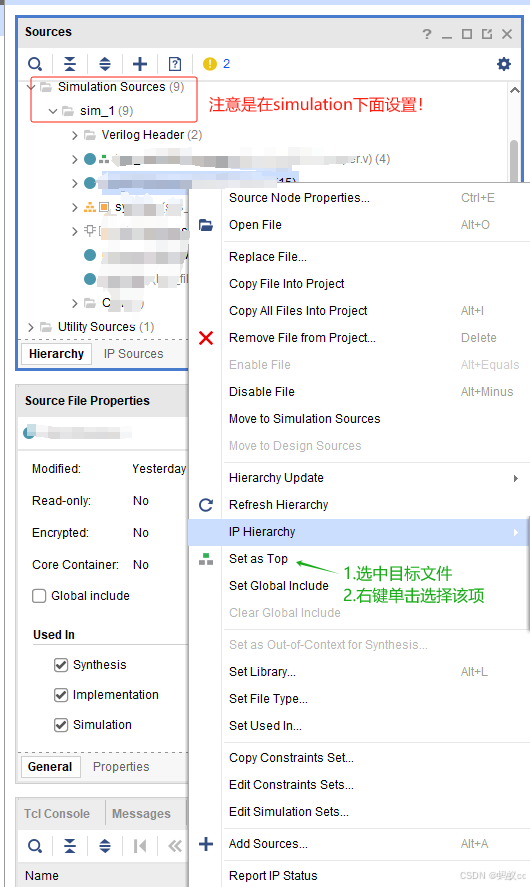

  有时候我们会针对项目中某个具体的功能模块进行仿真，这时候就需要重新设置顶层模块。这里设置的定层和用于综合布线的定层模块是互不影响的。

• 调用第三方仿真工具的配置方法
  在Vivado中要调用第三方仿真工具（如Modelsim）需要做以下配置:

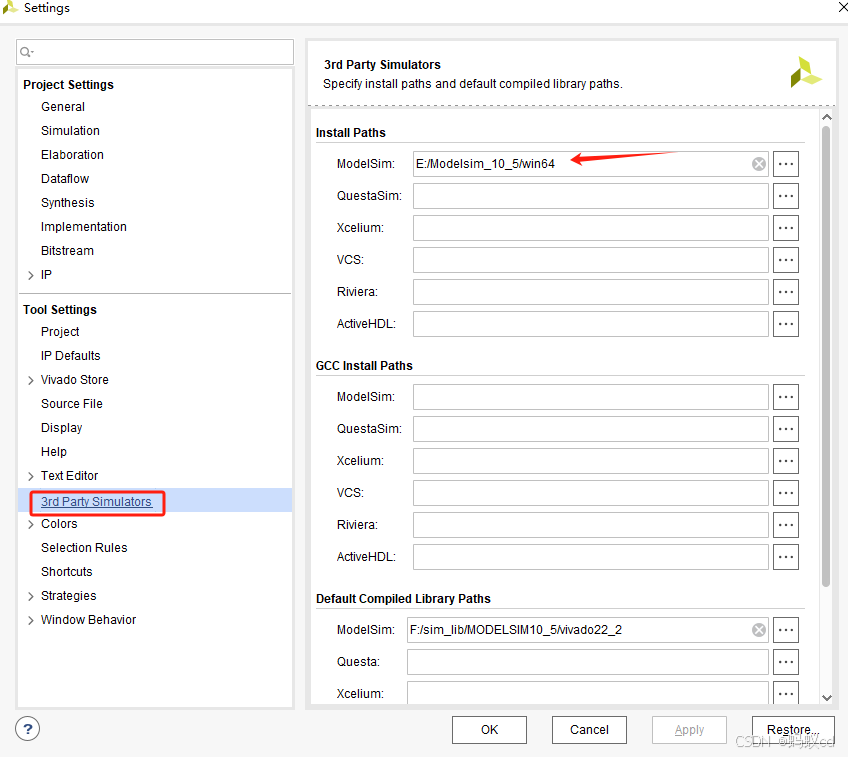

  • 配置第三方工具路径

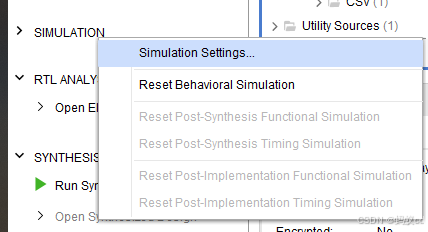

  1. 选择Simmulation -> Simmulation Settings

  2. 选择3rd Party Simulators，在对应的工具栏选择安装路径。

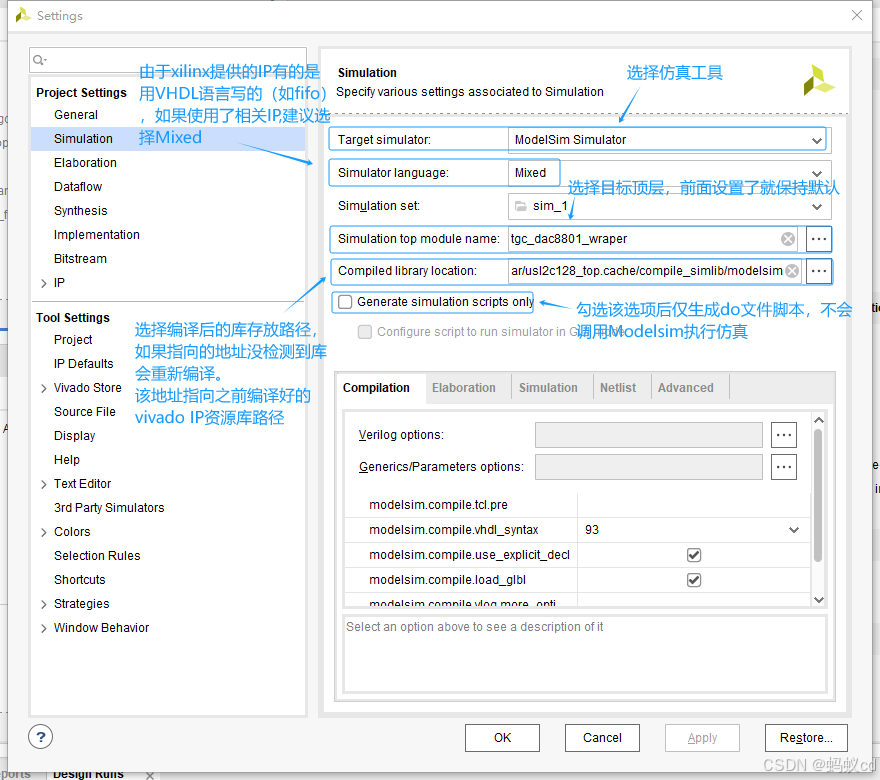

  • 仿真设置
    同样是在Simmulation Settings窗口，选择Simulation，进行仿真配置。

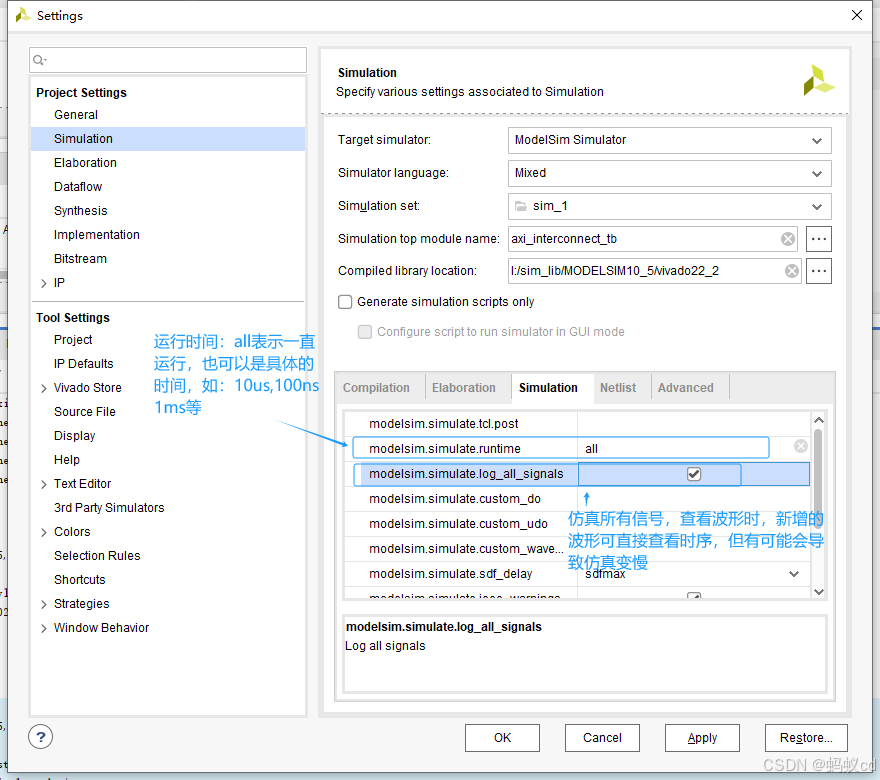

    为了方便观察波，最好增加以下操作。

  • 运行仿真

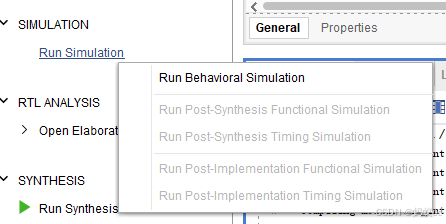

    单击Run Simmulation -> Run Behavioral Simulation进行功能仿真。（功能仿真的信号层次清晰，方便问题定位，是前期验证功能完整性的最佳选择）

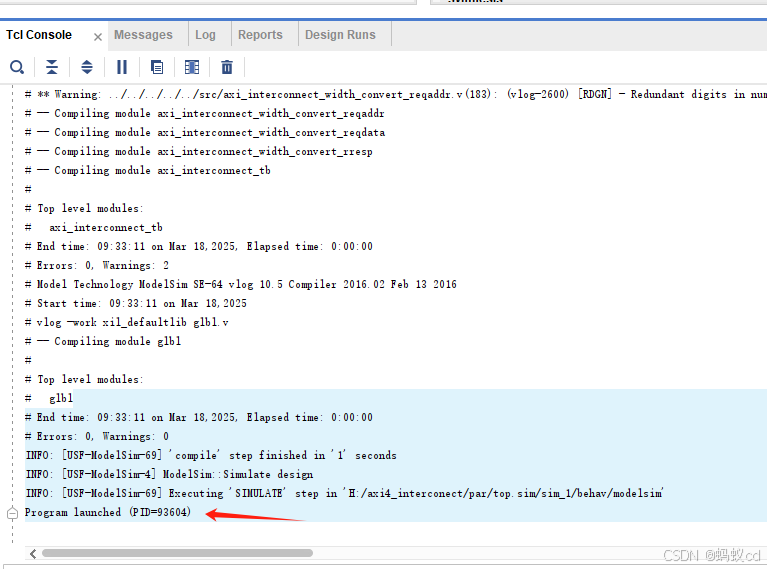

    运行功能仿真的日志可以在TCL Console窗口中进行查看，当log打印Program launched之后会弹出Modesim窗口，到这一步Vivado调用Modelsim进行仿真的配置及操作就已经成功。后续有编译或者载入错误会打印在Modelsim底部的Transcript窗口中。


• 工程路径

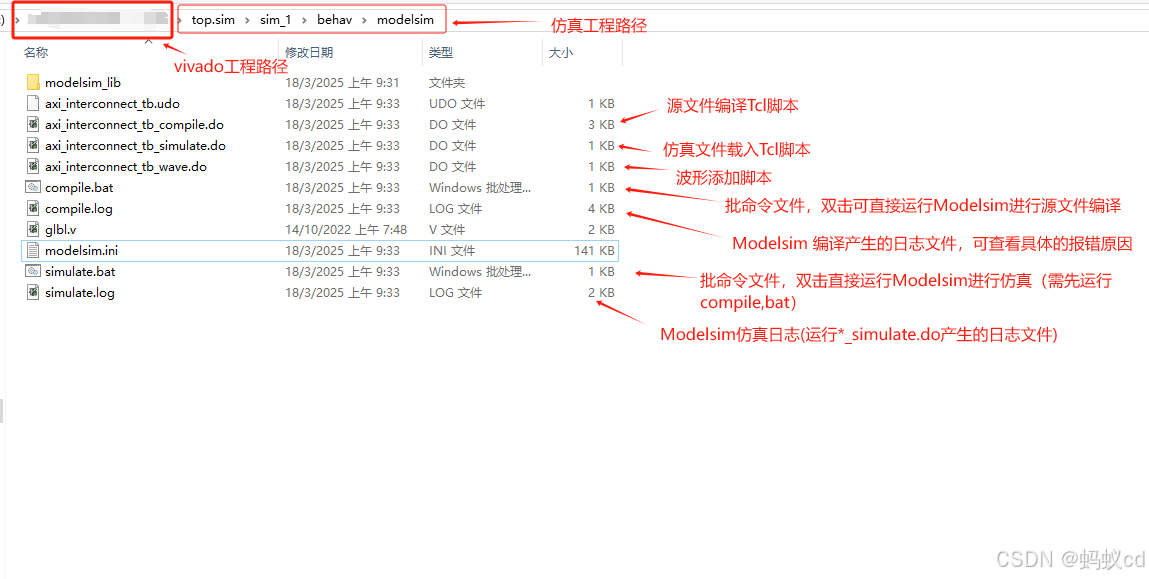

  Vivado的仿真工程路径如下图


五、常见问题分析

• vivado调用modelsim进行功能仿真，长时间未计入Modelsim界面
  出现该问题大概率是由于在进行源文件编译时出错了，可以进入仿真工程路径查看compile.log文件，看看是否有error。如果有，解决后，取消仿真重新运行。
