三菱FX3U——SFC单流程的使用

KingRF*

于 2022-11-19 21:47:29 发布

阅读量2.5k

点赞数

分类专栏：三菱FX3U 文章标签： windows

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_30569341/article/details/127942439

版权

三菱FX3U 专栏收录该内容

25 篇文章

订阅专栏

本文介绍了一种使用梯形图块实现的上电置位操作，并通过顺序功能图(SFC)展示了从初始状态到后续各步骤的状态转移过程，包括条件满足后的状态变化及输出控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

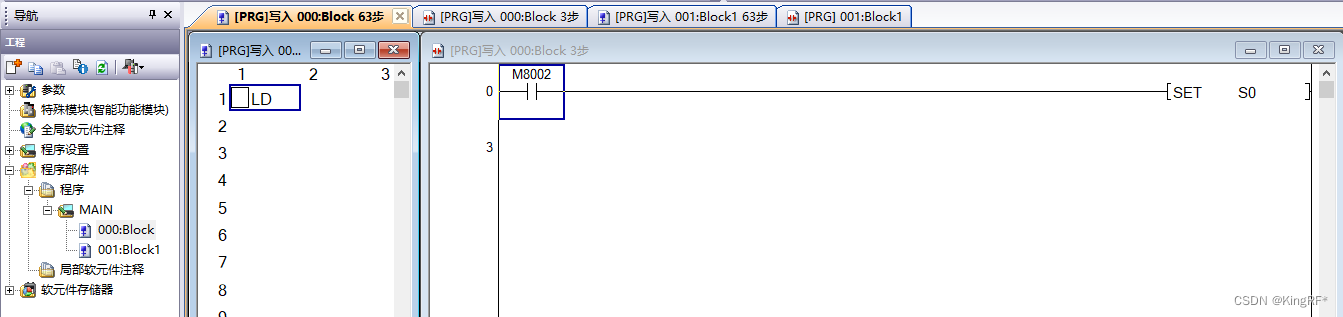

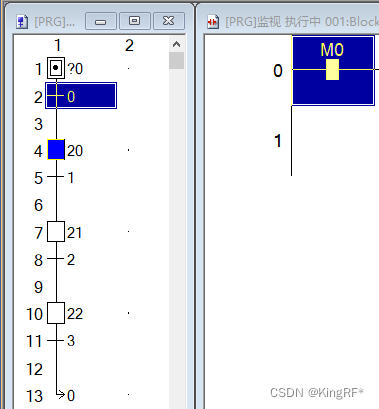

梯形图块中，LD M8002 SET S0；上电第一个上升沿置位S0；

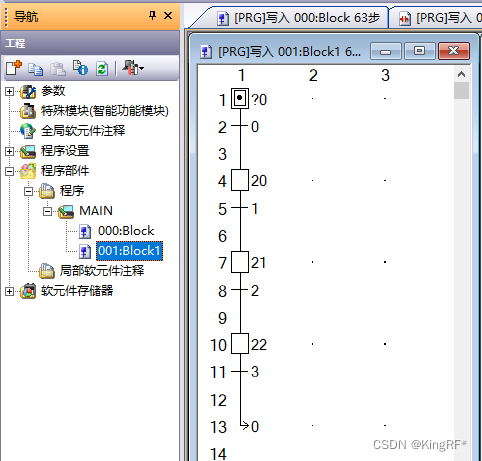

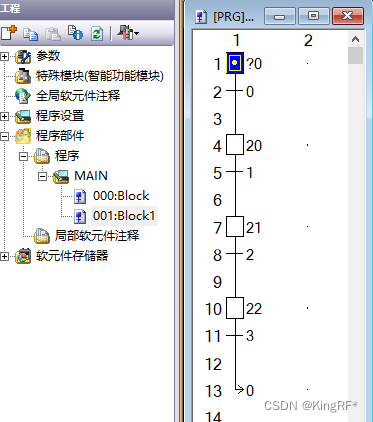

SFC中编写SFC流程和动作；

PLC运行后，S0得电，等待转移0的条件满足；

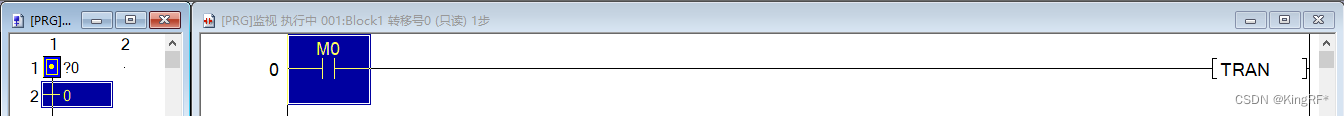

M0导通后转移；

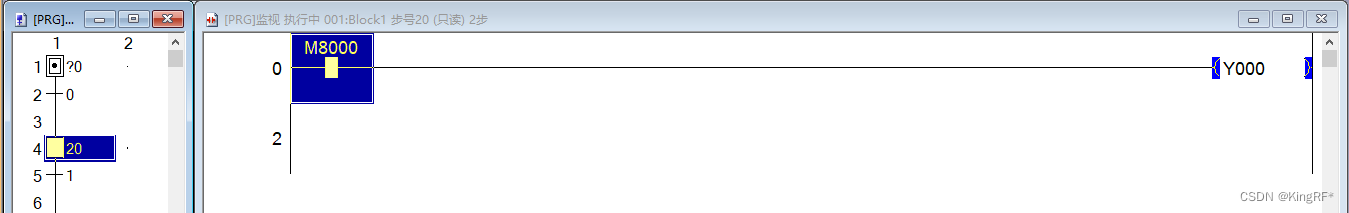

步20得电，执行其中的动作；

步20得电后，等待转移1满足后向下执行；

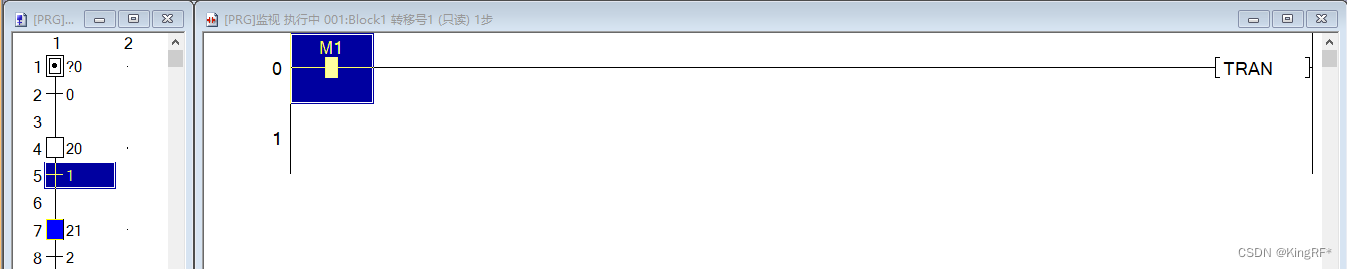

转移1转移后，步20失电，步20中的Y0断开，步21得电；

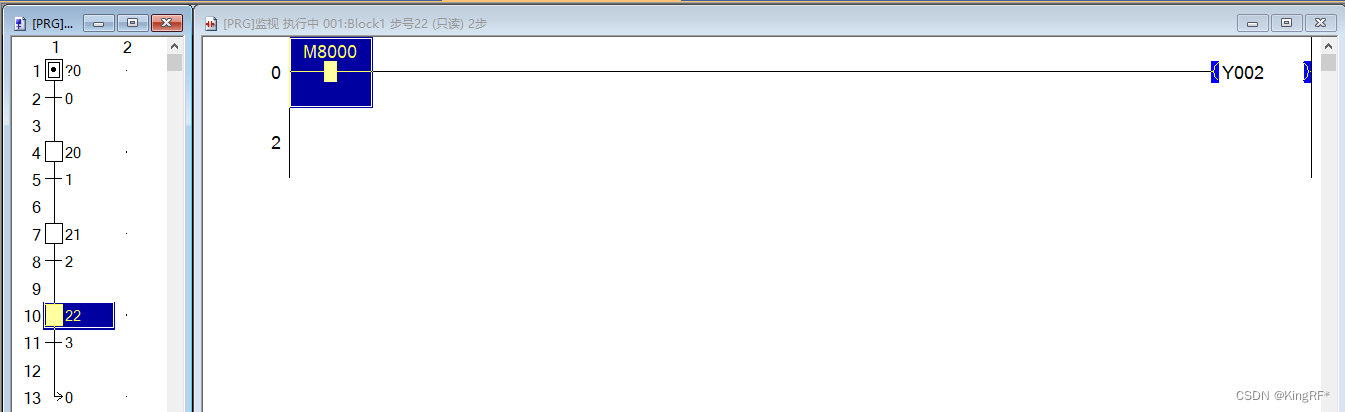

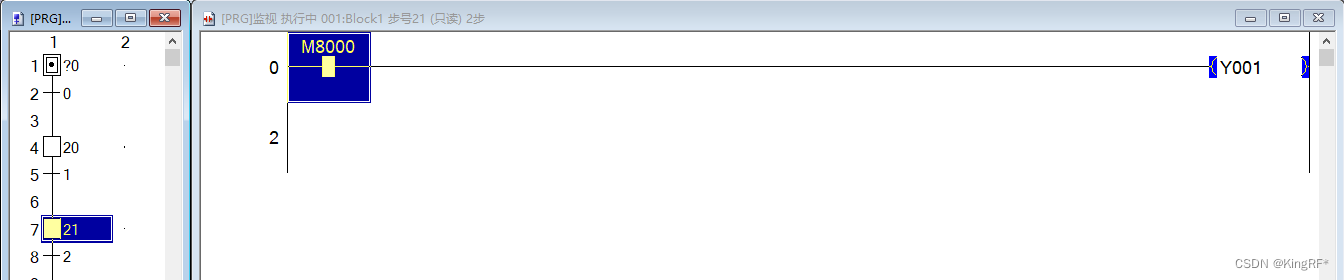

步21得电，步21中的Y1得电；等待转移2满足条件后向下执行；

转移2满足条件后，步22得电；

转移3满足条件后，跳转至步0；
