打开AutoCAD Electrical 2022 后创建项目，需要先建立一张空白的图纸；

​

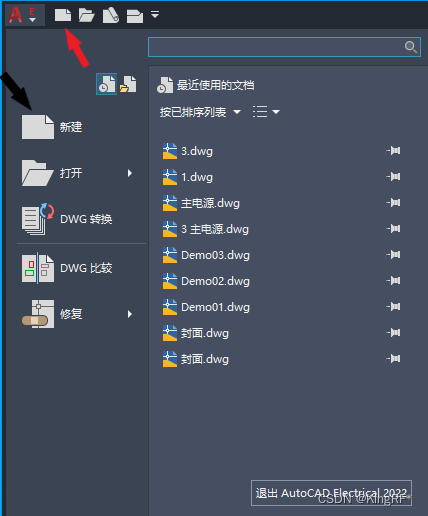

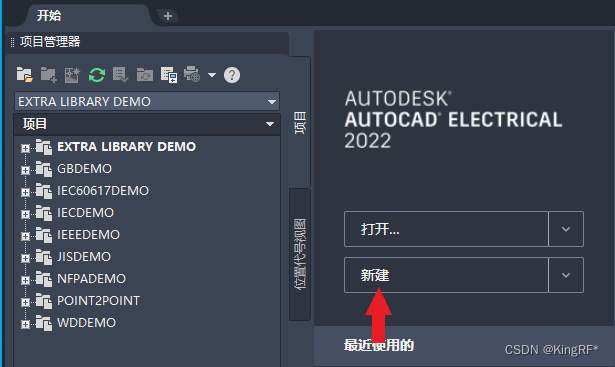

新建图纸

​

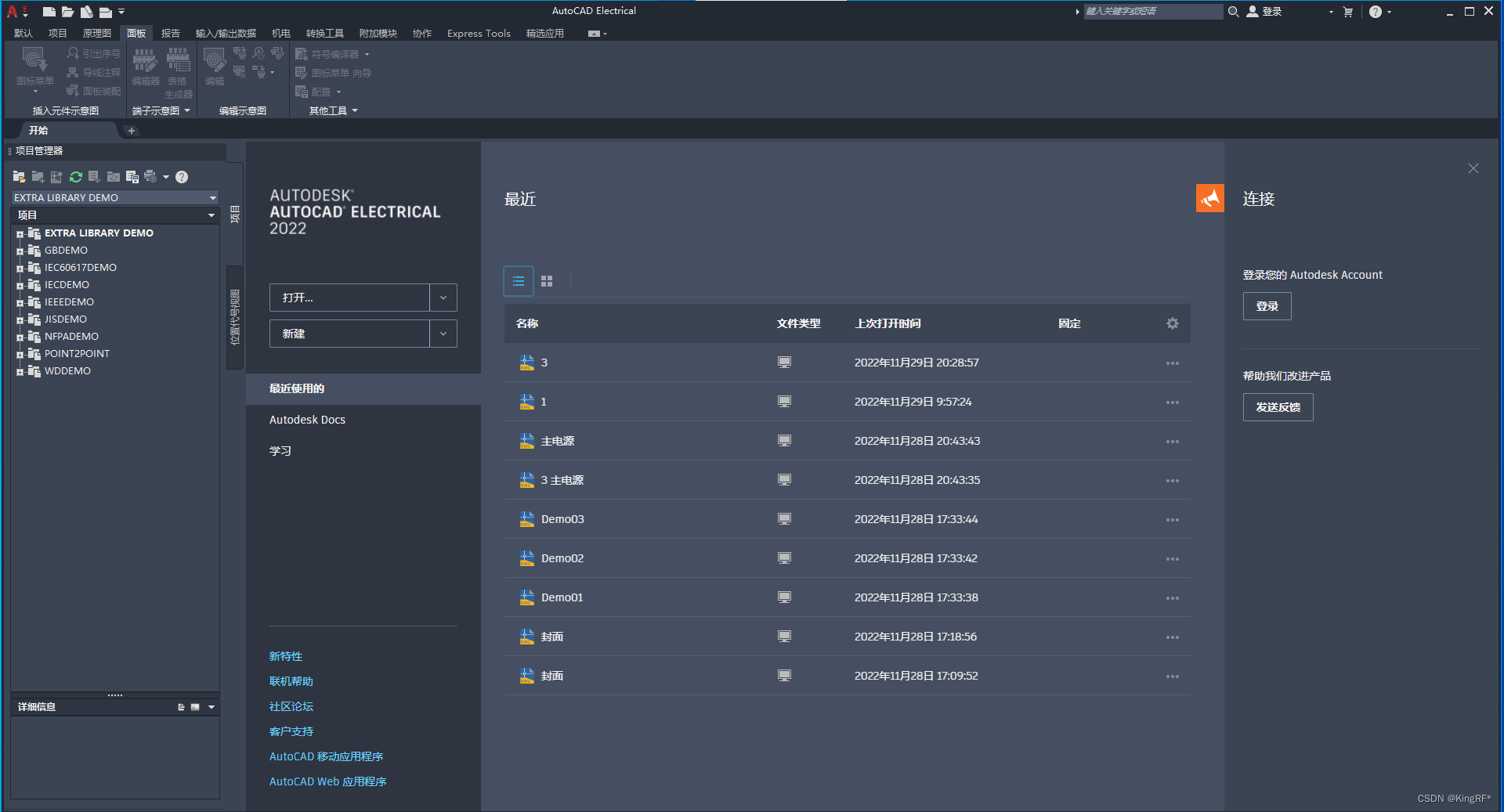

新建图纸

​

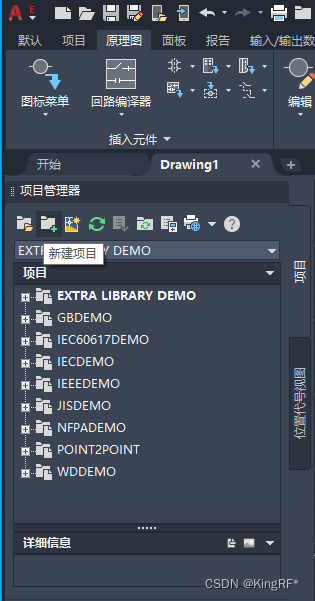

创建好图纸后，点击项目管理的新建项目；

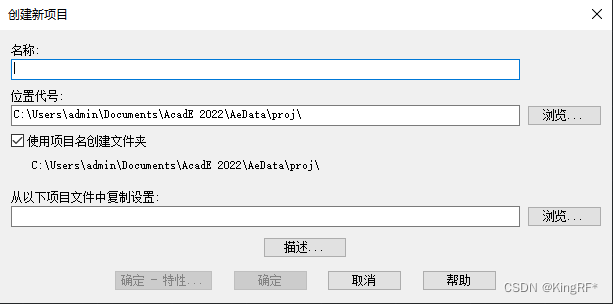

 名称：项目的名称；

位置代号：项目的存放位置；

从以下项目文件中复制设置：新键项目继承已有项目的属性；

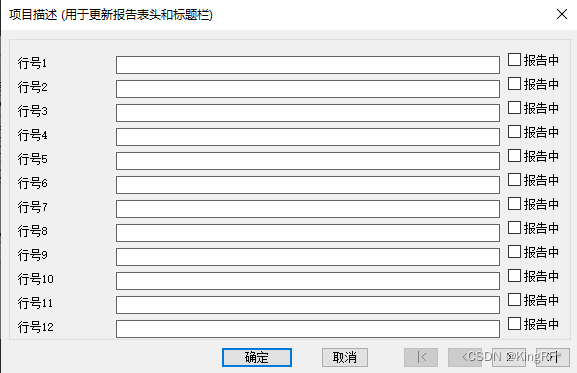

描述：项目的描述，图框中标题栏对应的相关属性；

确定：完成项目的创建；

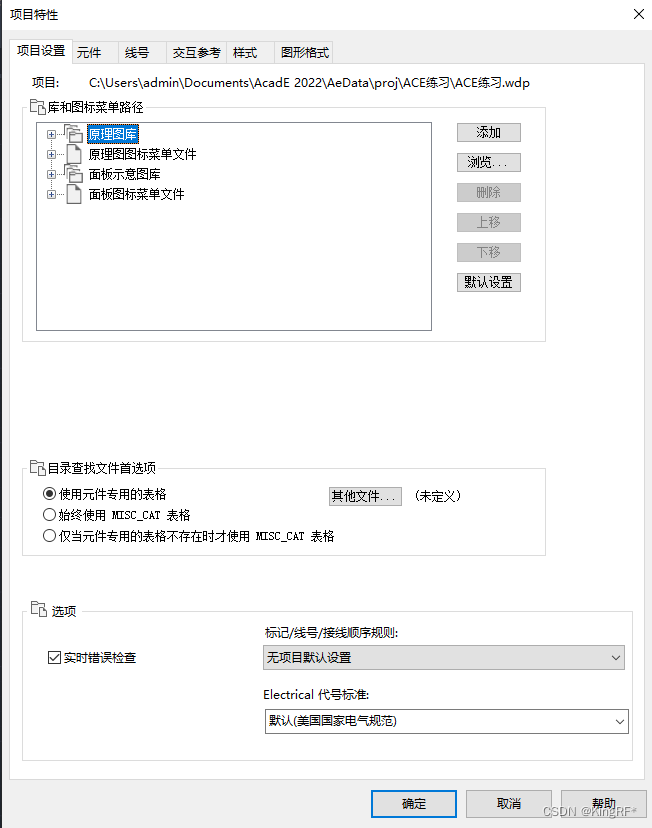

确定—特性：完成项目的创建，并弹出项目特性对话框；

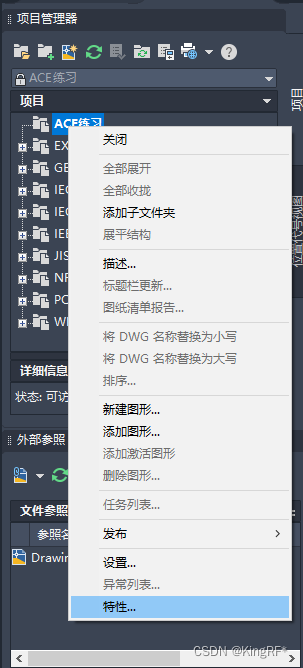

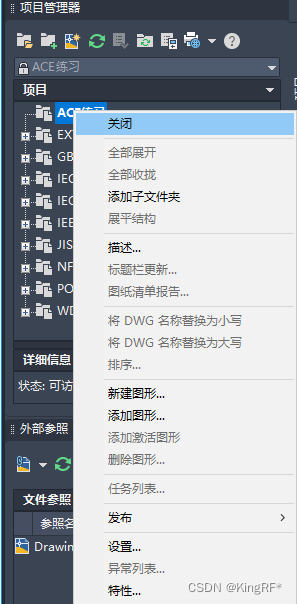

项目特性也可以通过右键建立好的项目，点击特性；



点击关闭，项目会从项目树中移除，但不是删除项目；

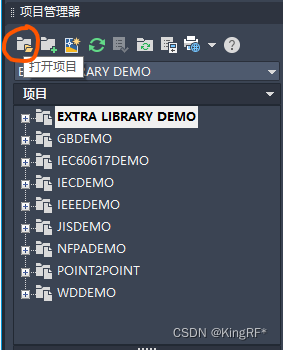

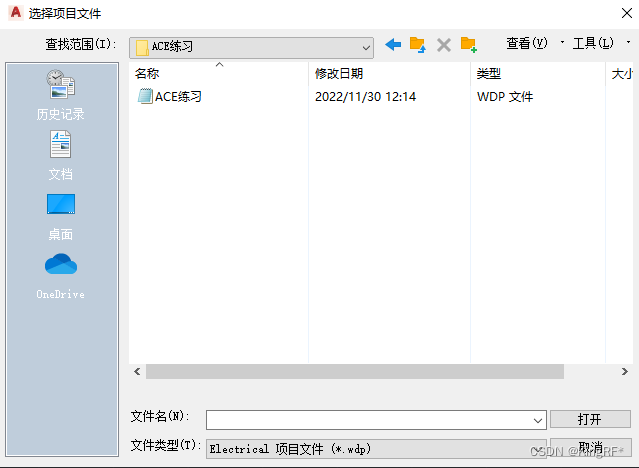

打开项目

项目文件是WDP格式；

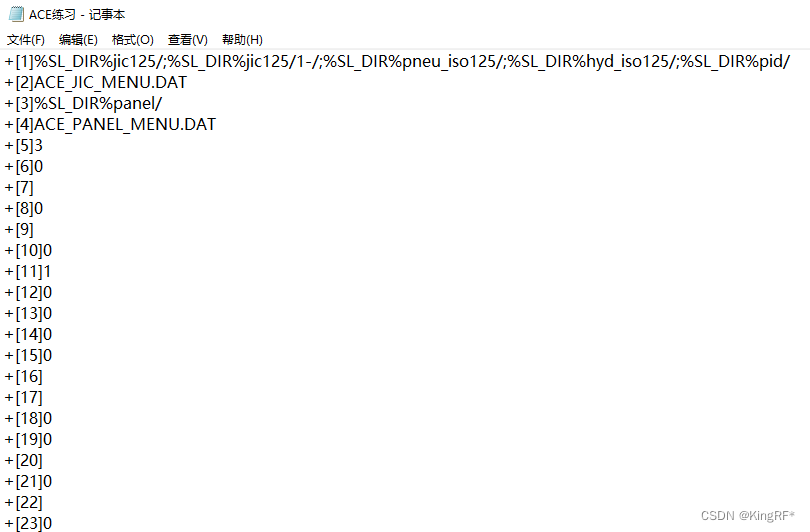

WDP格式，可以通过记事本打开 ；
