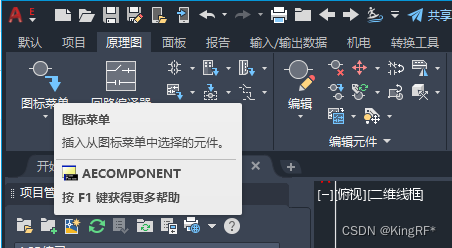

原理图——图标菜单

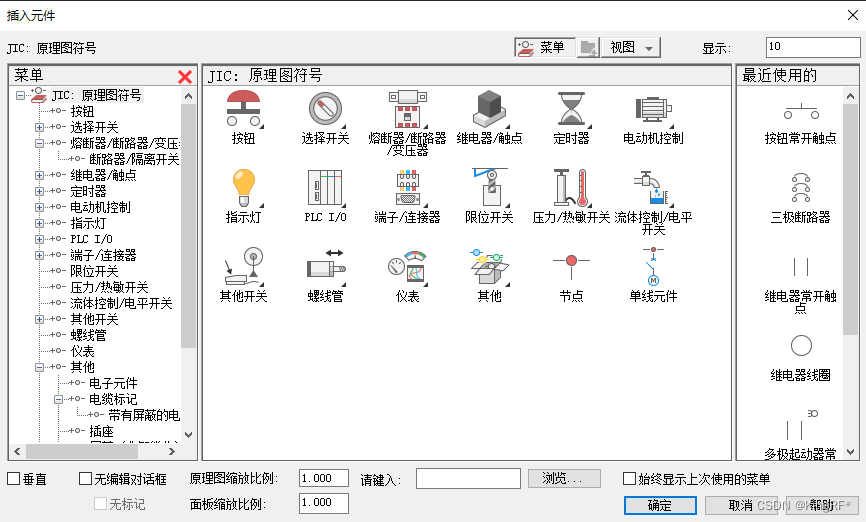

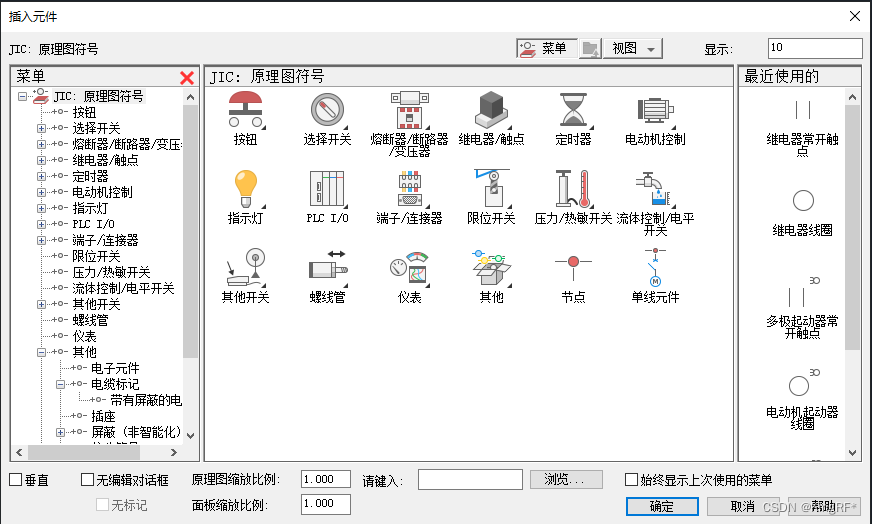

选择要插入的元件；
根据实际情况，选择垂直放置还是水平放置，比例大小；

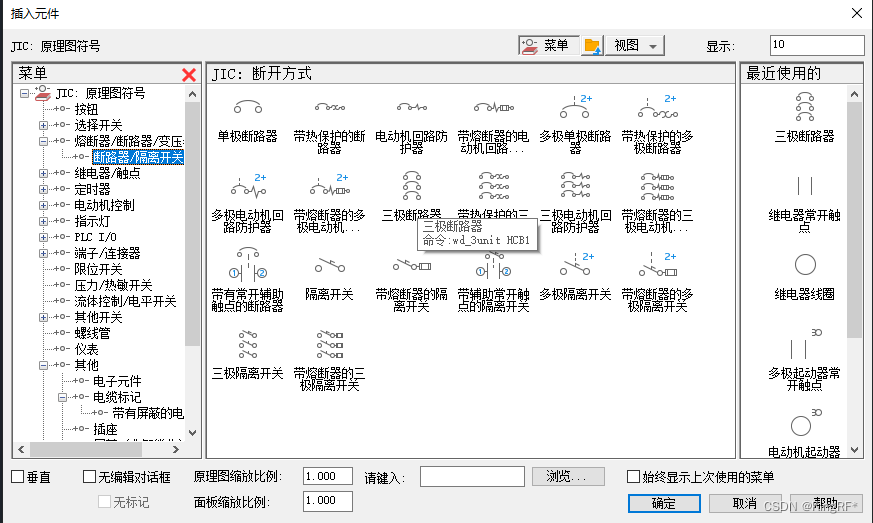

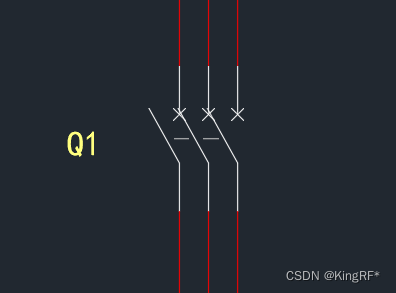

选择一个三极断路器，垂直放置；

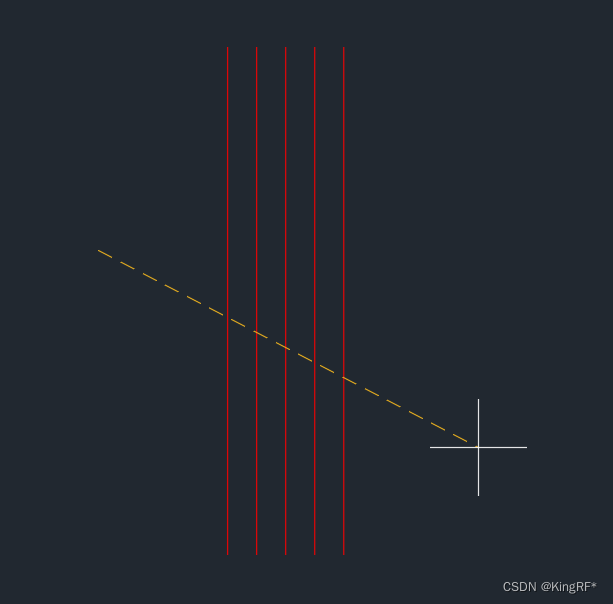

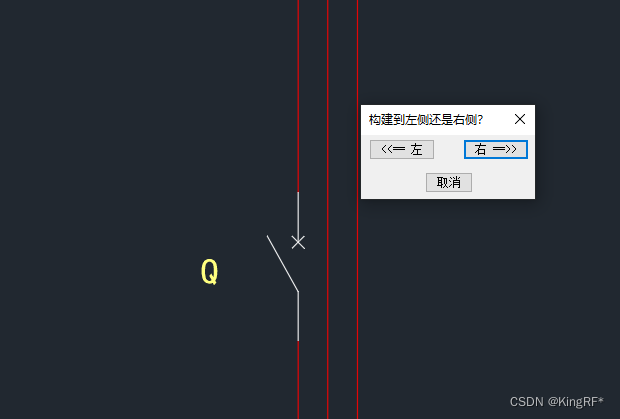

点击确定后，点击一根导线，选择断路器另外两个符号是的方向；

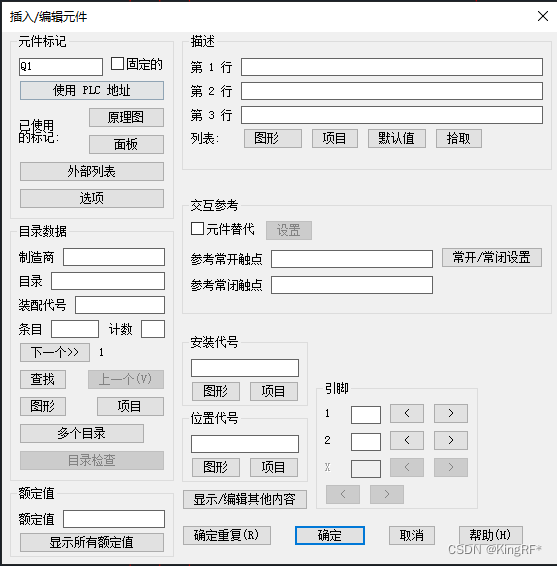

选择完方向，弹出编辑对话框，对插入元件的设置；

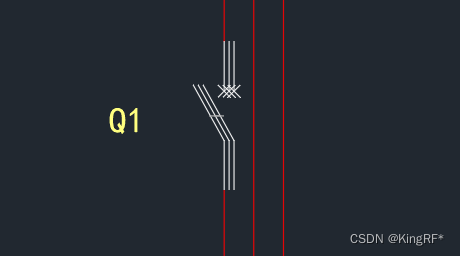

设置完点击确定，如果是这样的情况，是绘制母线的间距，和图纸特性中的母线间距不同造成的；

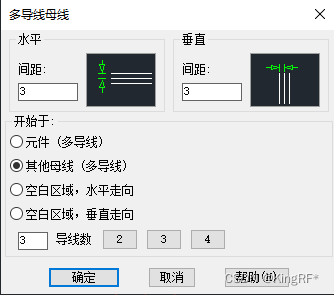

导线绘制的时候，间距是3；

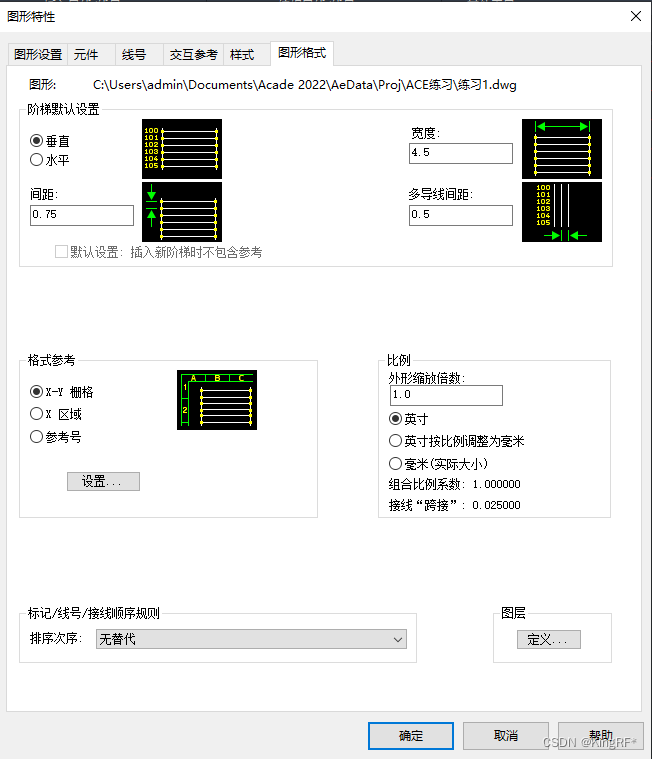

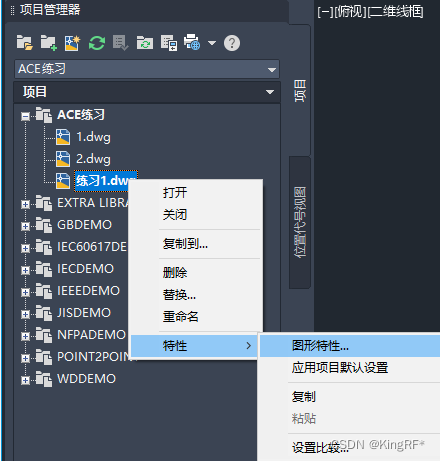

打开图纸特性；
多导线的间距为0.5；将其设置为3；
在重新放置元件；

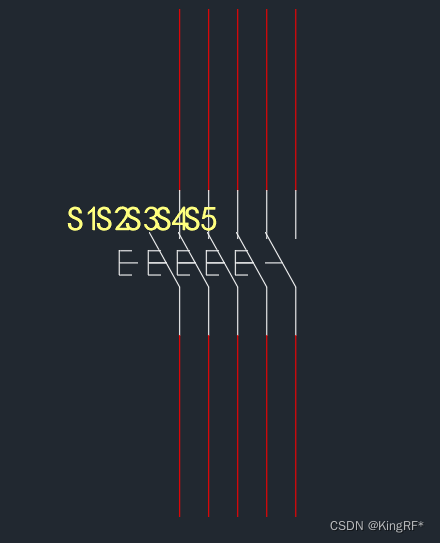

一次插入多个相同的元件；
如果在元件菜单中选择，就点击选择图标菜单；
如果在图纸上选择元件，就点拾取主要项；
就点击选择图标菜单，弹出插入元件，选择一个要插入的元件；
点击空白处，移动光标；
右键确认，弹出是否保留，根据情况选择；
