AutoCAD Electrical 2022—插入元件的图形菜单图标的更改

最新推荐文章于 2024-07-24 17:35:32 发布
最新推荐文章于 2024-07-24 17:35:32 发布
阅读量3.5k 收藏 9
点赞数 1
分类专栏： AutoCAD Electrical 2022 文章标签： windows
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_30569341/article/details/128121367
版权

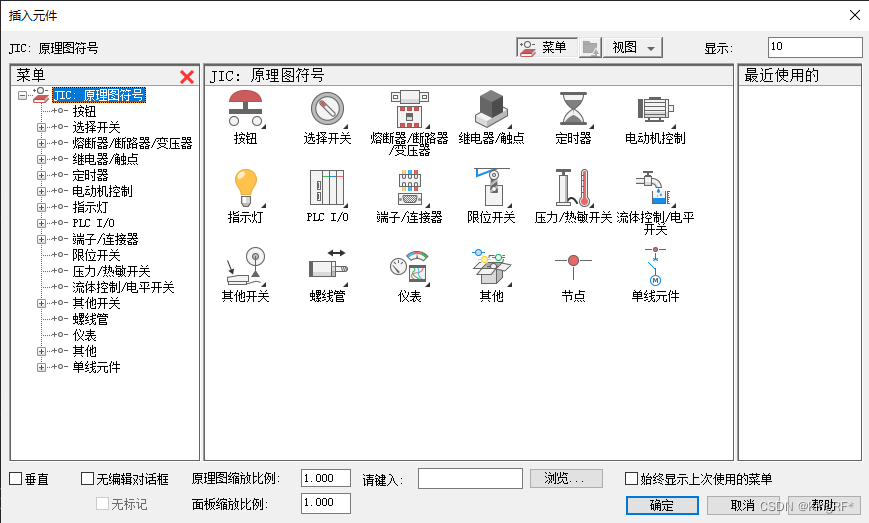

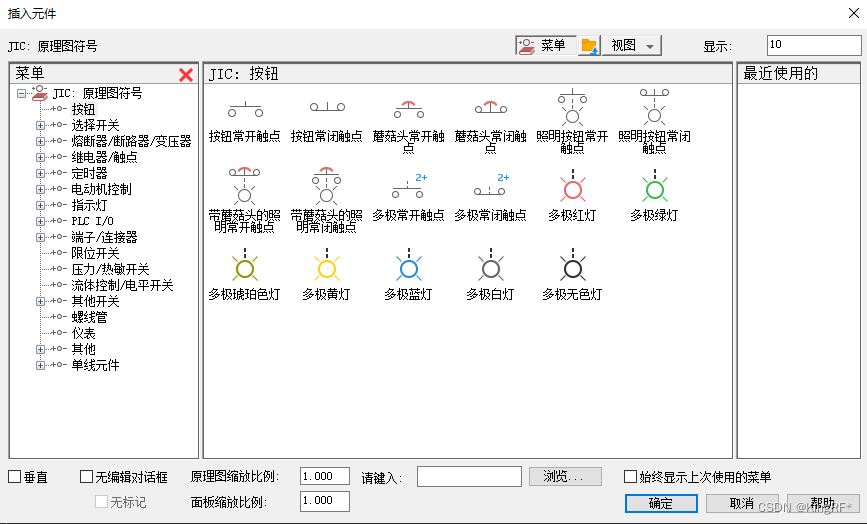

 将显示的标识改成国标；

右键项目——特性

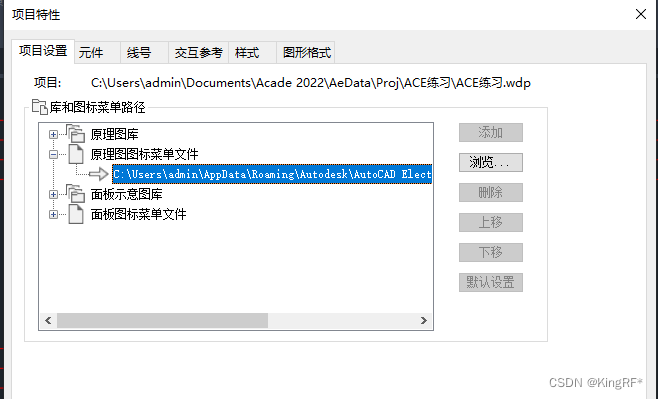

项目设置——原理图图标菜单文件——浏览

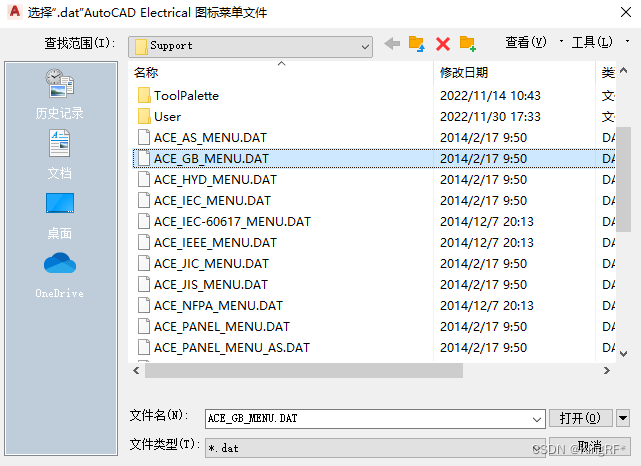

选择ACE_GB_MENU.DAT

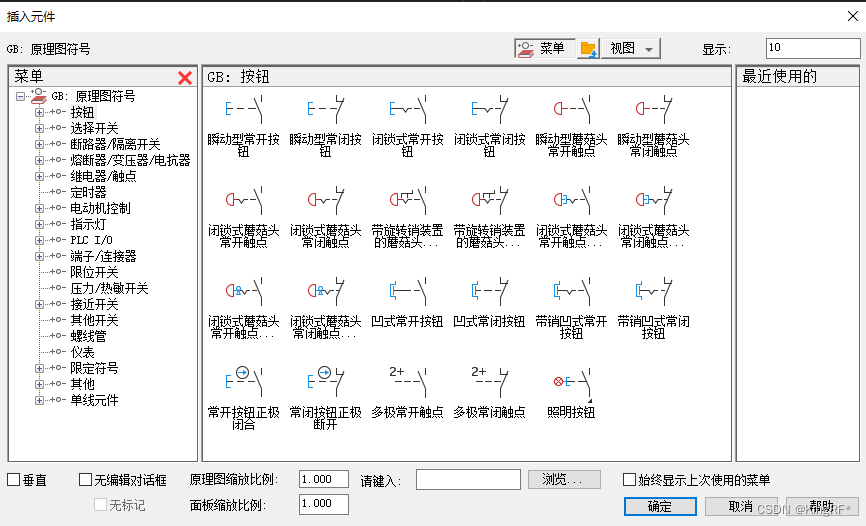

 再次打开图标菜单
