RK3588 camera 链路

已于 2023-10-20 14:17:16 修改
阅读量321 收藏 1
点赞数
文章标签： linux isp
于 2023-10-20 11:43:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_30883899/article/details/133943193
版权

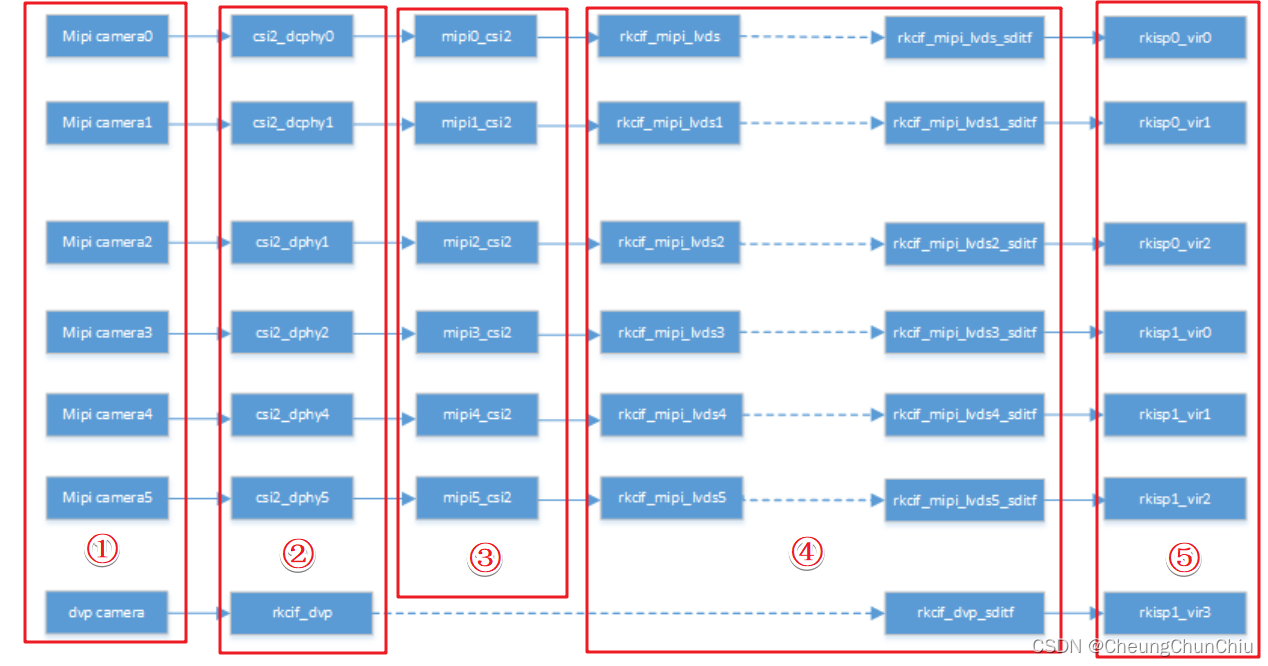

  • ①：MIPI/DVP摄像头外设
  • ②：数字摄像头物理层接口协议，可以理解为物理接口层，DPHY协议只定义了物理层的规范，而并没有规定具体的数据格式和编解码方案。因此，在实际应用中，还需要结合其他标准或协议，如CSI-2（Camera Serial Interface）和DPI（Display Parallel Interface），来完成完整的摄像头和显示器的数据传输方案
  • ③：csi2模块，用来解析mipi协议（也就是解析来自物理层收到的高速串行数据）
  • ④：vicap模块，分化成7个cif节点，rkcif_mipi_lvds~rkcif_mipi_lvds5、rkcif_dvp，用于将数据转给ISP
  • ⑤：isp模块，Image Signal Processor（图像信号处理器）
