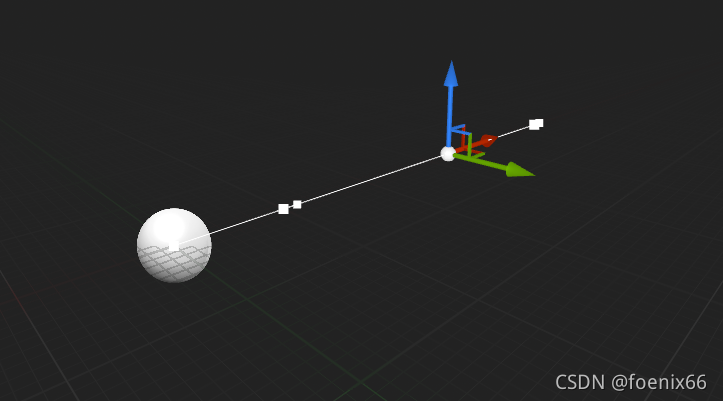

Spline Component(不是SplineMesh)是UE4常用的样条曲线组件,是生成各种可视化路径、控制物体运行轨迹、生成排列组合模型等的基础。
在这里插入图片描述
Spline可以不断增加控制点,以生成复杂的曲线,每个控制点都有两个调整角点进行样条曲线调整。
在这里插入图片描述

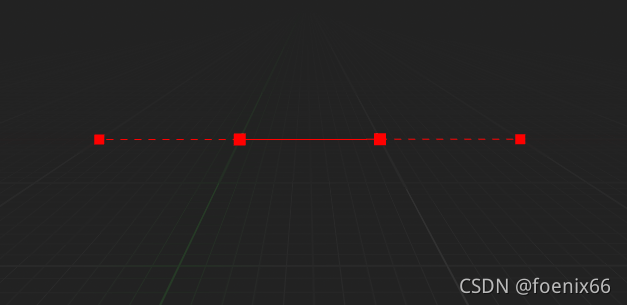

SplineMesh Component是UE4提供的一种按样条曲线和模型模板生成路径模型的组件,通过样条曲线起点-终点和两个调节角点(一共四个节点)生成一段曲线路径模型。
在这里插入图片描述

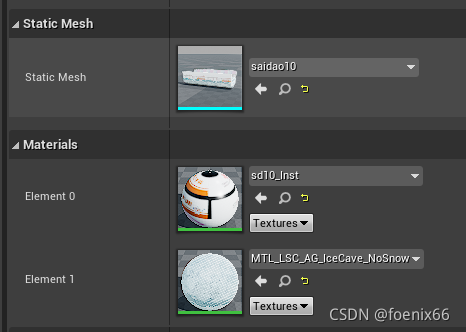

给SplineMesh Component指定Mesh模型
在这里插入图片描述

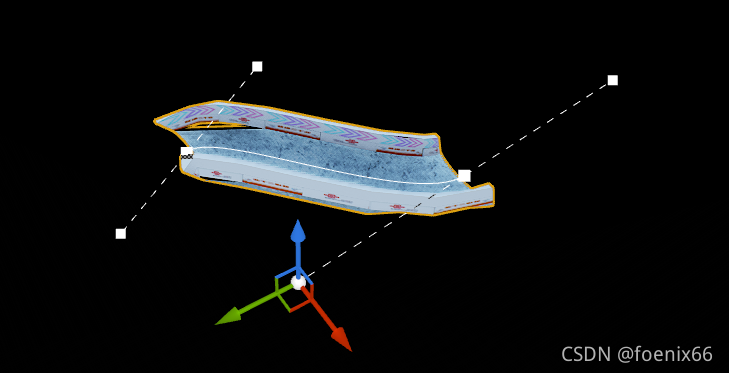

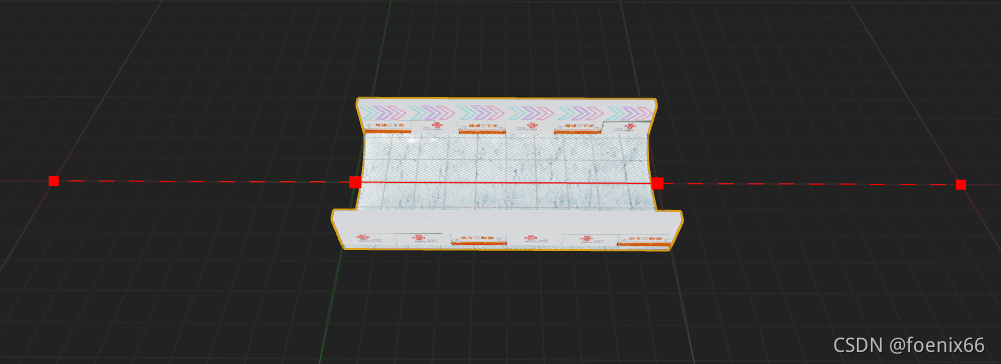

生成指定路径模型在这里插入图片描述通过调整四个角点,可以扭曲模型(需要放置于场景中)
在这里插入图片描述
Spline Mesh只能通过起点-终点生成一段路径模型,如果需要生成连续的道路、管道等复杂曲线模型,需要借助Spline Component和蓝图帮助SplineMesh Component生成多段连续的路径模型。
方法如下:

  1. 创建一个空Actor

  2. 添加一个Spline Component(注意不是Spline Mesh Component)

    在这里插入图片描述

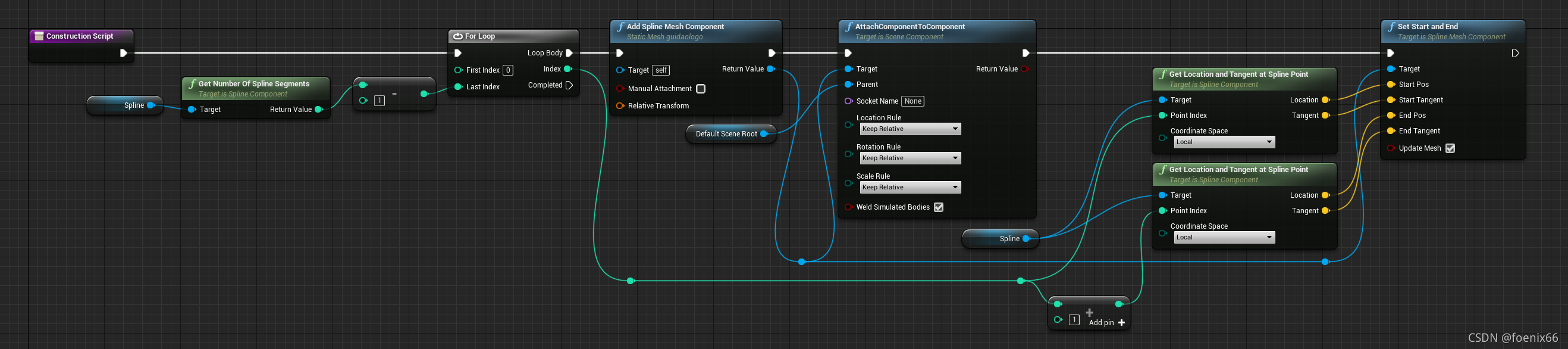

  3. 在Construction添加构造蓝图

    Spline Component每个Segment分段循环,借助分段的四个角点创建Spline Mesh Component并动态加入Root Scene Component。
    在这里插入图片描述

  4. 指定SplineMesh Component模型

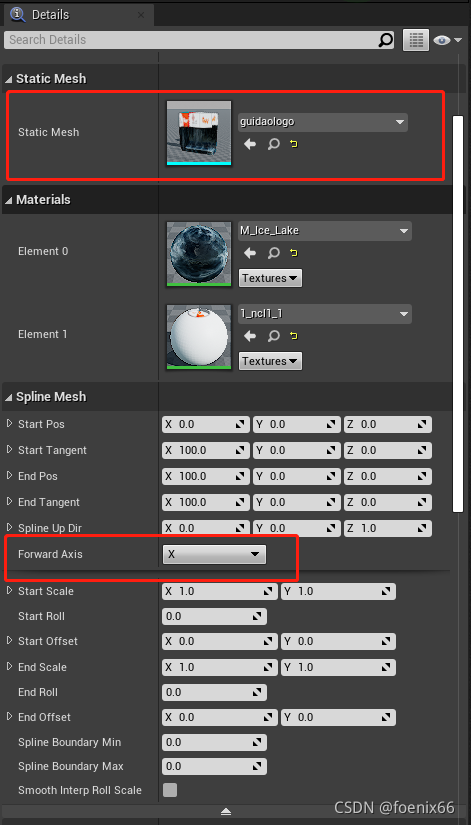

    选中Add Spline Mesh Component蓝图节点,右侧Details面板中可以指定生成模型,调整方向等
    在这里插入图片描述

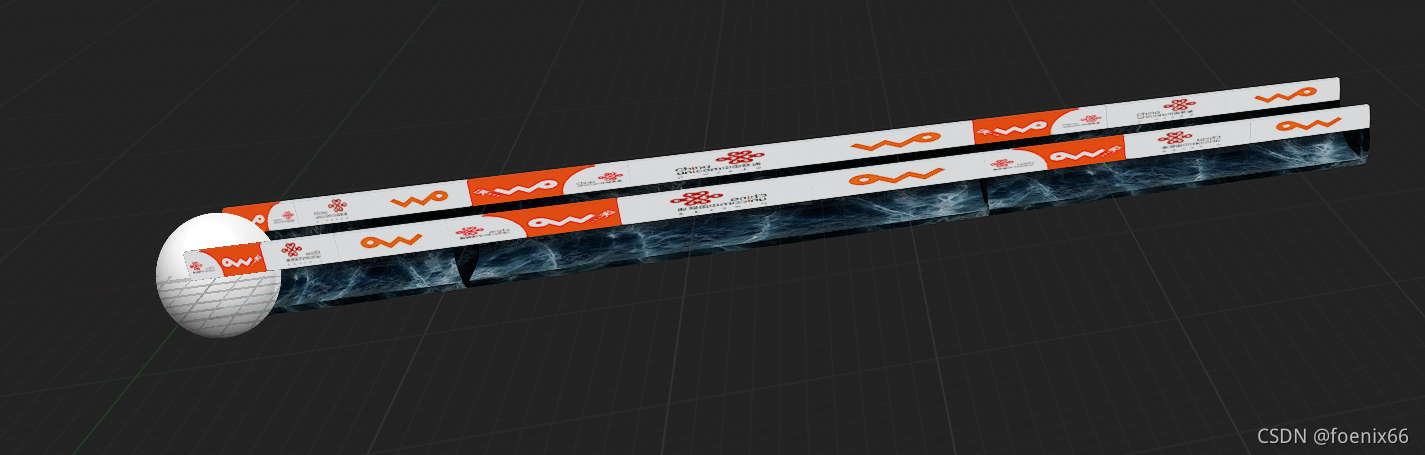

  5. 编译后在预览中就可以看到动态生成的连续模型了

    在这里插入图片描述

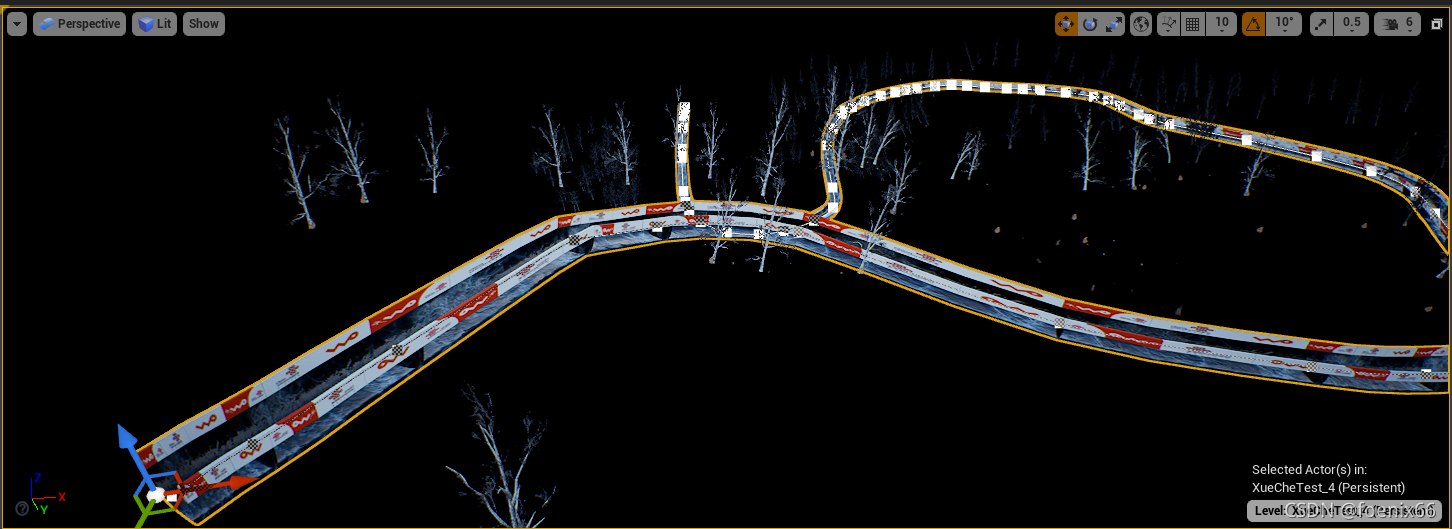

  6. 将蓝图Actor放置于场景,动态编辑Spline Component,生成多段Spline Mesh连续路径模型

    在这里插入图片描述

  7. 如果对于模型大小不满意,可以调整模型缩放比例

    注意我们不能直接调整节点的缩放Scale,需要调整模型本身尺寸,一种办法是重新调整模型再导入,更好的办法是借助UE4的模型修改工具
    选择模板模型,进入模型编辑界面,在Details面板上有Build Scale属性,可以重新修正模型尺寸
    在这里插入图片描述

注意,沿路径方向的缩放值不要调整

  1. 创建模型碰撞体

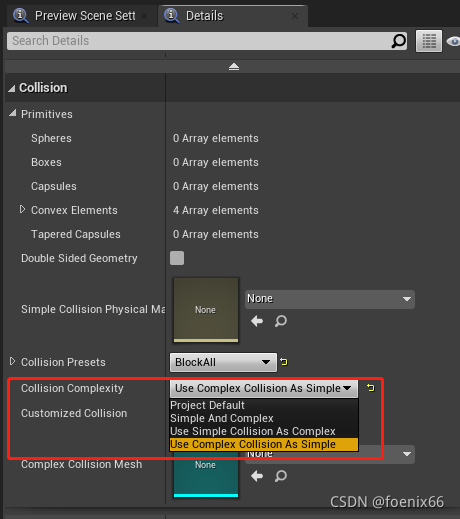

    模型碰撞默认采用Simple Collision简单碰撞,对于管道类路径模型就不适合了,需要修改为Complex Collision复杂模型碰撞检测。方法是在模板模型的Details面板的Collision中选中Use Complex Collision As Simple。(不指定Complex Collision Mesh的情况下,模型使用Simple Collision简单碰撞检测,Use Complex Collision As Simple就是用模型自身碰撞检测替代简单模型检测)
    在这里插入图片描述
