Cadence Allegro 17.4学习记录开始24-PCB Editor 17.4软件PCB中Class和Group的添加

一：介绍Class和Group

在这里插入图片描述

在设计中，通常会有一些信号是同一类信号，同时适用同一种约束规则，这时就可以对这些信号进行分组，把同类信号添加到一个集合里。

    软件有如下几种集合类型：

    Bus：16.6以前用于归集某类信号的一个集合，可以直接对bus设置所有规则；

    Class：仅用于设置线宽、线距的信号集合；

    Net-Group：16.6以后用于归集某类信号的一个集合，可以直接对Net-Group设置所有规则；

    Match-Group：仅用于某类信号的等长参数。

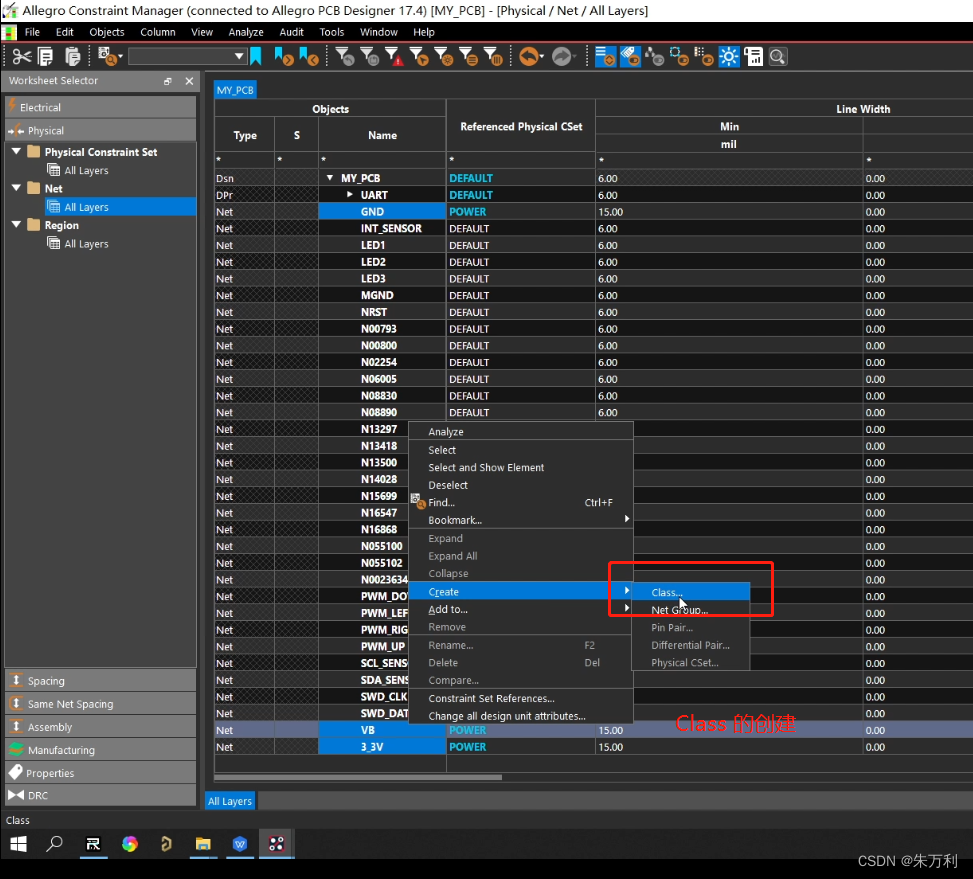

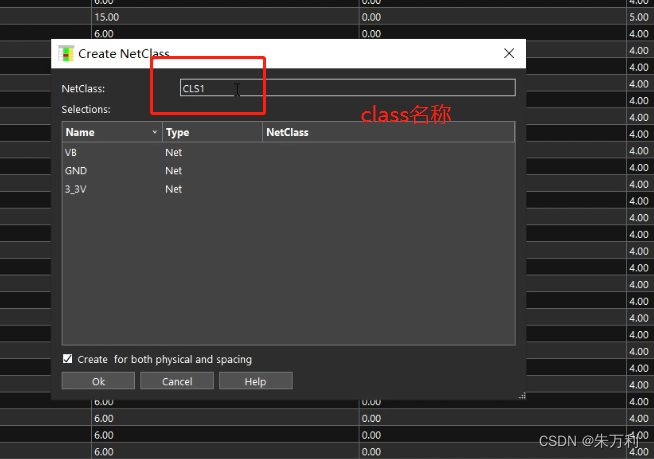

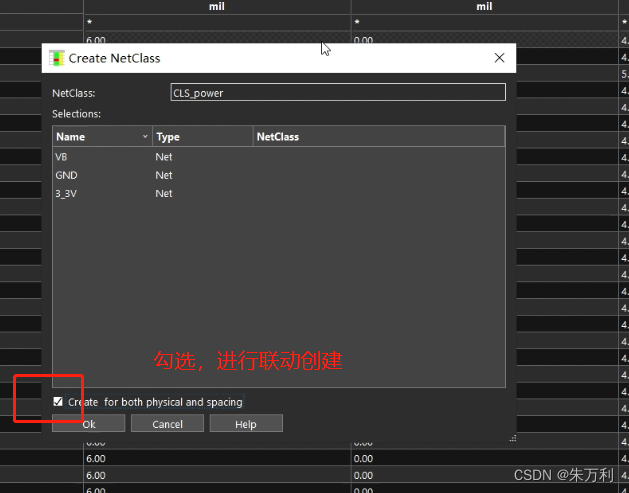

二、Class的创建

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

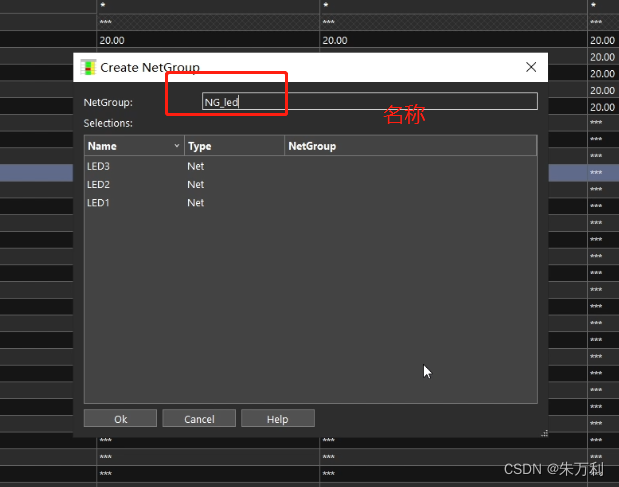

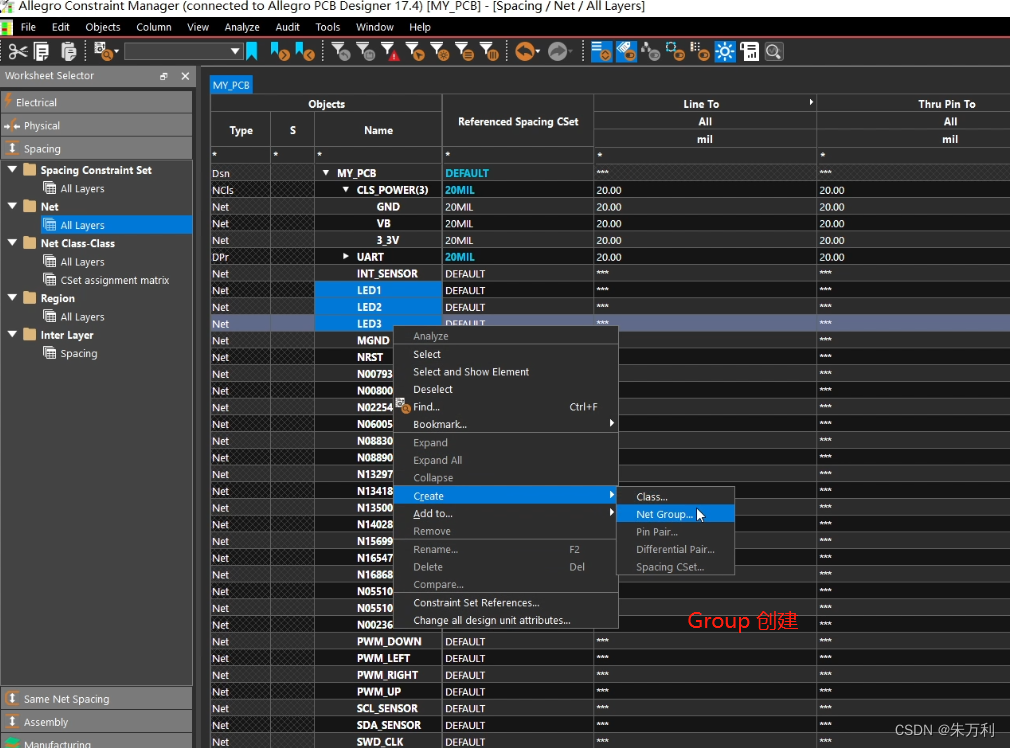

三、Group的创建

在这里插入图片描述
在这里插入图片描述

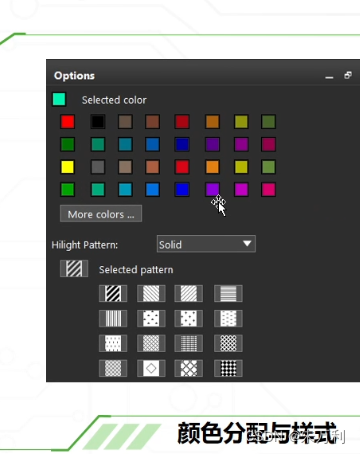

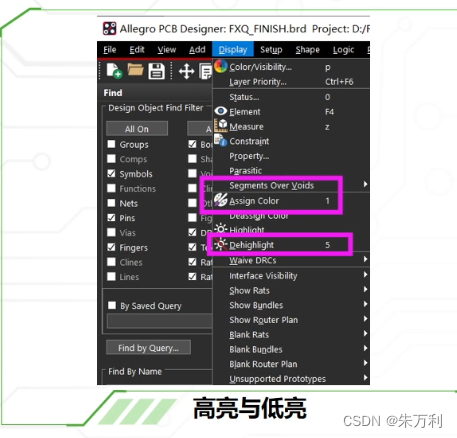

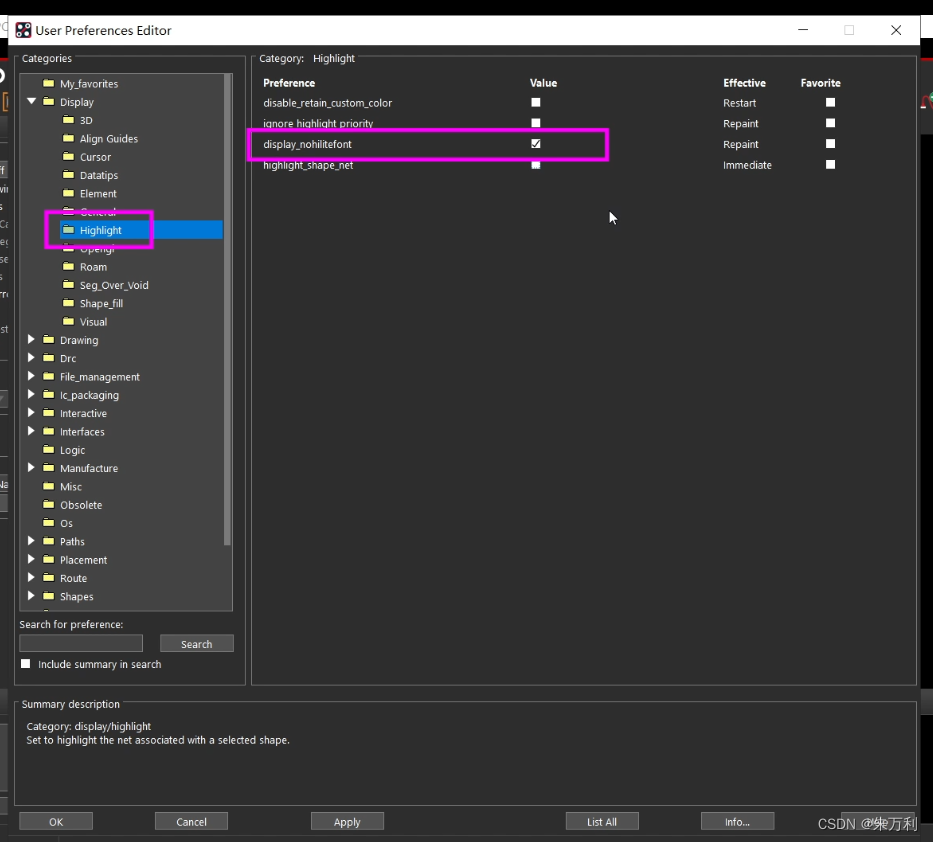

四、高亮设置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
