【S030】xilinx FPGA的XADC读温度电压值

手册上的理论知识

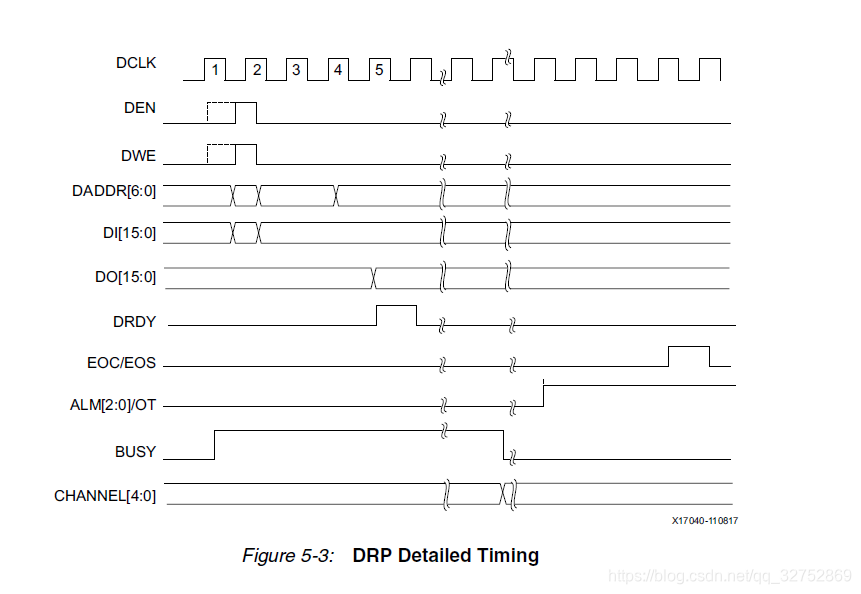

XADC DRP口时序图

DEN ==1时判断读写，下图是写操作的时序，读操作类似。

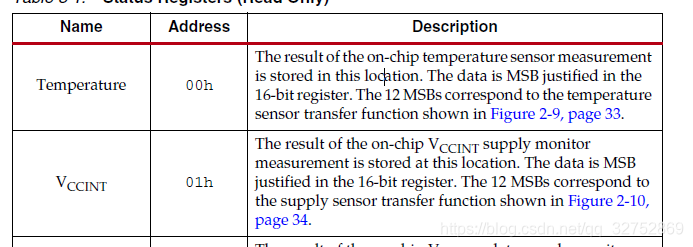

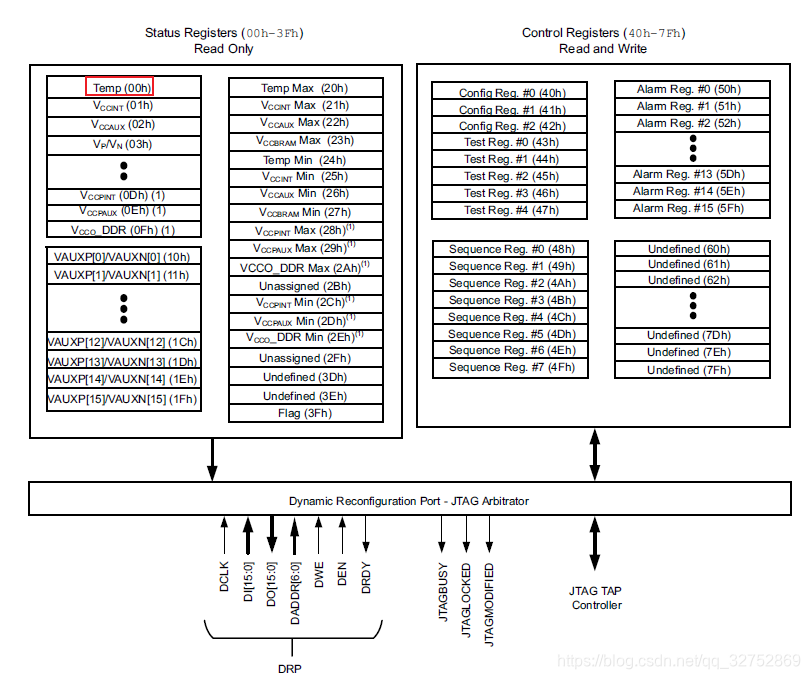

内部寄存器表

DRP口用于访问XADC内部寄存器，通过不同的地址索引不同的寄存器内容。寄存器的的内容有温度电压等信息，例如0x00地址存放是温度信号。内部的寄存器表如下所示：

 当读出寄存器的值后，发现读出的16bit值不是温度，原因是:只有高12bit表示温度，低4bit无效。

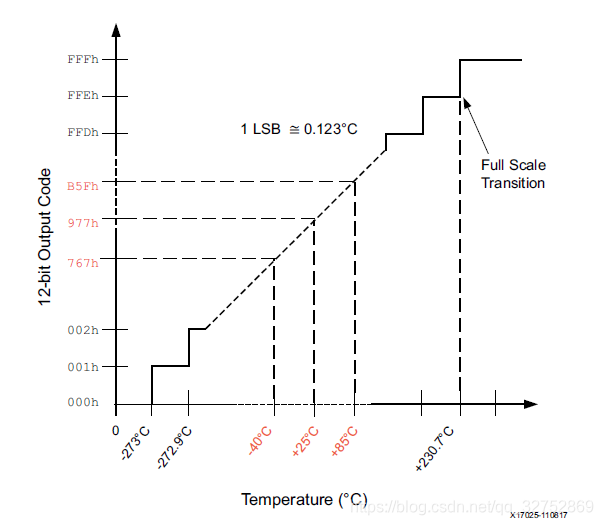

 当获得高12bit的有效温度值之后，还要将值转化为摄氏温度，转换的公式如下：



 理论知识到此结束。

实践

 IP设置

需要例化两个IP，一个是XADC，另一个是DSP48E2（用于计算乘法）

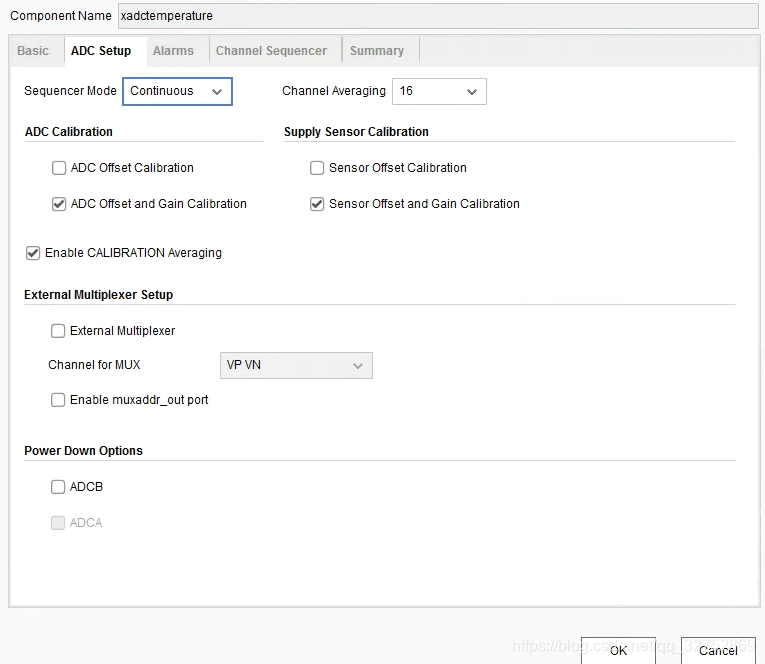

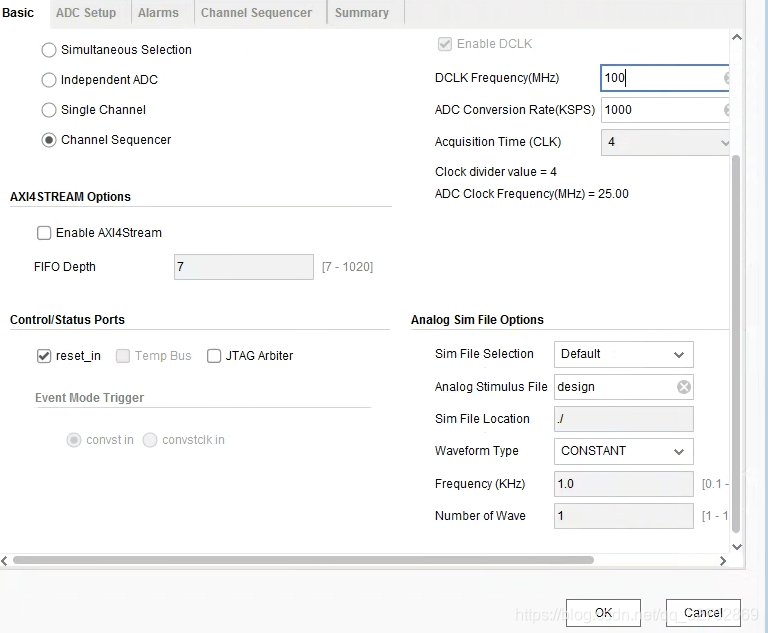

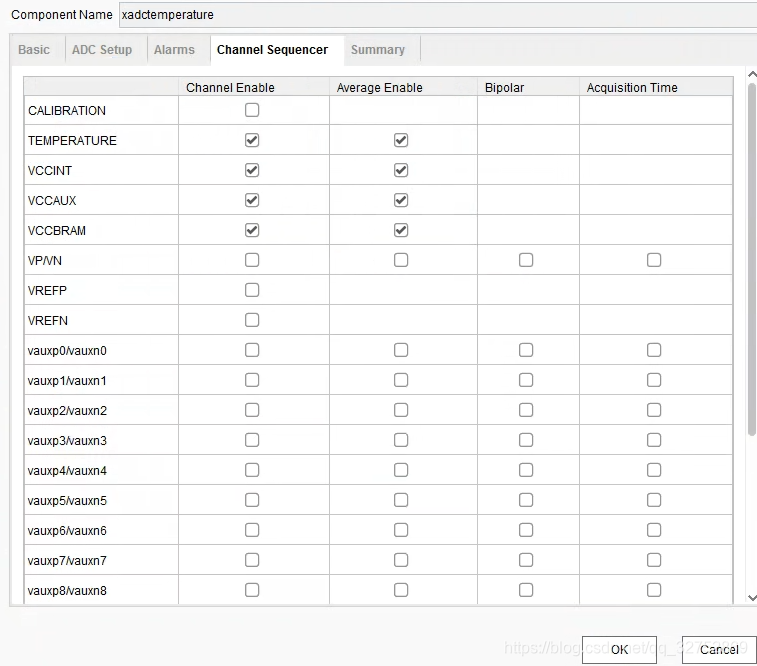

XADC IP

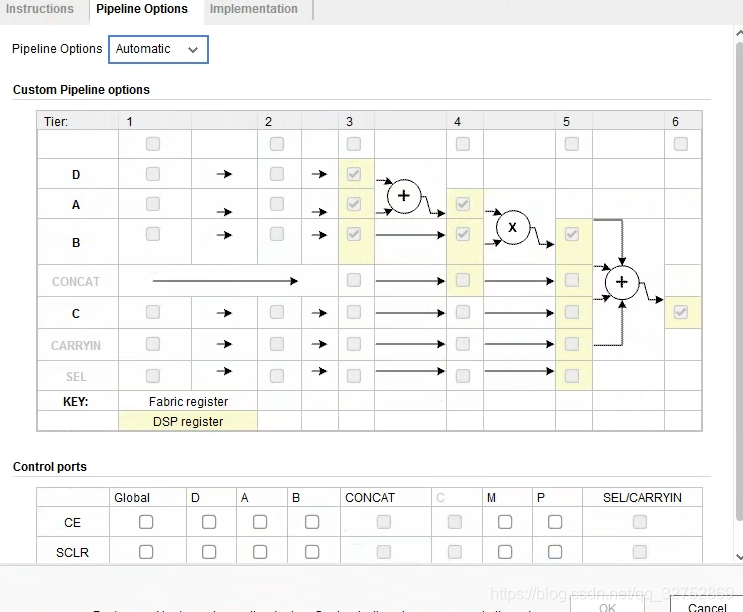

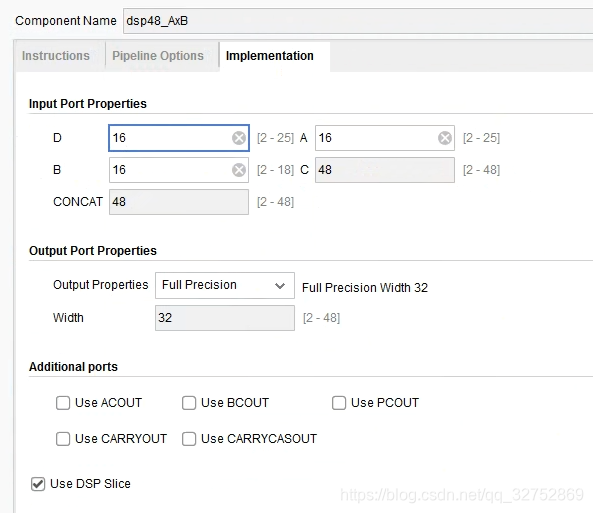

 DSP48E1

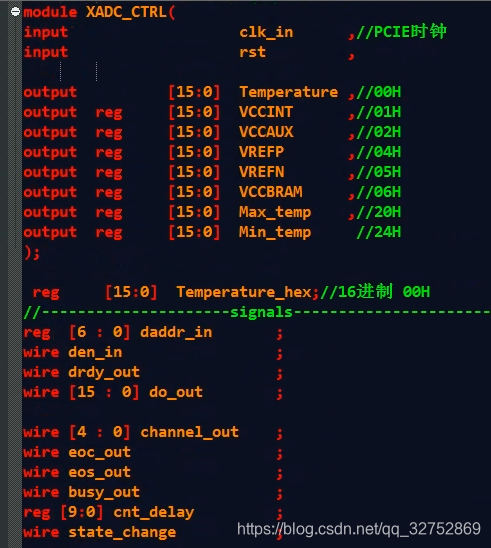

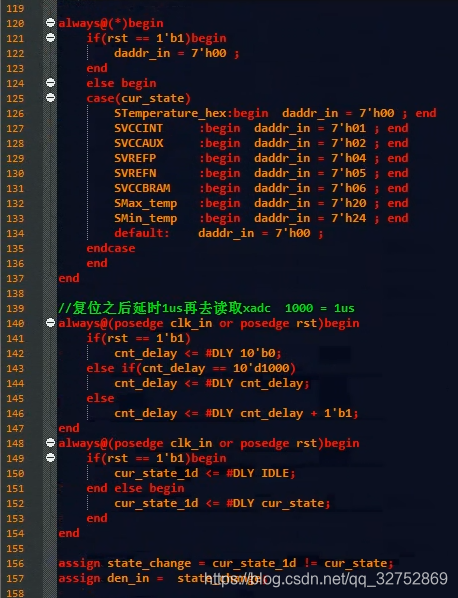

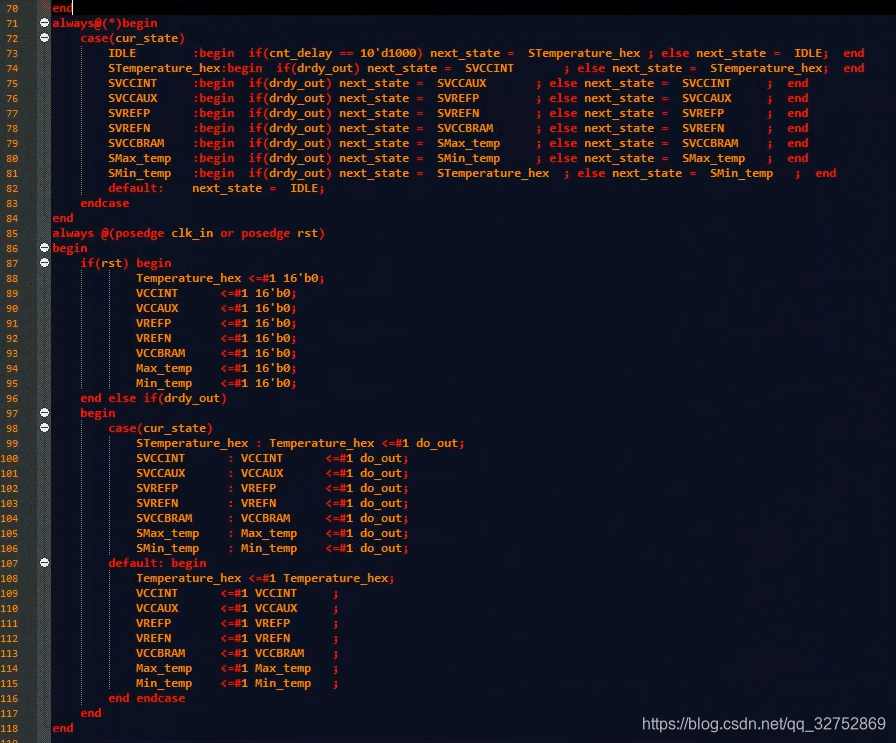

 编写代码

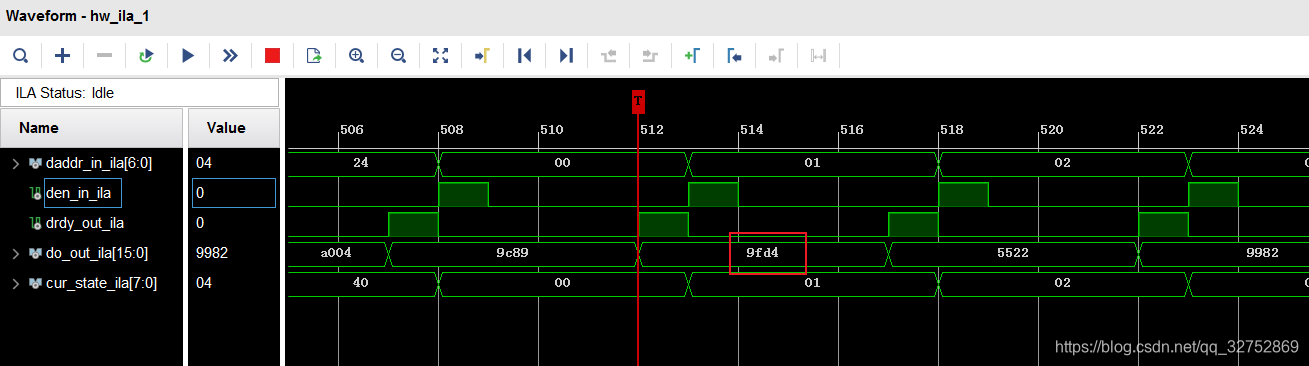

 抓信号

 温度是：9fd，

转换一下0x9fd=2557

2557*0.123=314.5

314.5-273.15=41.36摄氏度。完成！
