本文详细介绍了在ZYNQ7020SOC芯片上，如何在Vivado2020.2和Vitis2020.2环境下利用PS端XADC进行温度和电压测量。涉及了Vitis工程搭建、头文件与源文件编写，以及在main函数中调用XADC接口的过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

例程开发环境：

SOC芯片：ZYNQ7020

开发环境：Vivado2020.2，Vitis2020.2

一、PS端XADC简介

XADC属于硬件接口，直接集成在PS核内，不可配置；可实现芯片内部电压和温度的读取，同时XADC模块也集成了模数转换器，可以将外部输入的模拟电压转换成数字信号，从而实现读取外部模拟信号的功能。

ZYNQ SoC XADC模块，其内部包含有两个12 位（确保 10 位可靠精度）、转换速率为 1Mbps的 ADC，可以采集模拟信号并转换为数字信号送给 FPGA 内部使用。模块有一对支持差分输入的专用模拟通道输入引脚(VP/VN)，在差分输入模式下，VP-VN 的电压输入范围是-0.5V ~ +0.5V；在单端输入模式下，VP-VN 的电压输入范围是 0~1V。在测量单端模拟信号时，ADC 必须在单端输入模式下工作，VP 上的电压（相对于 VN 测量）必须始终为正。

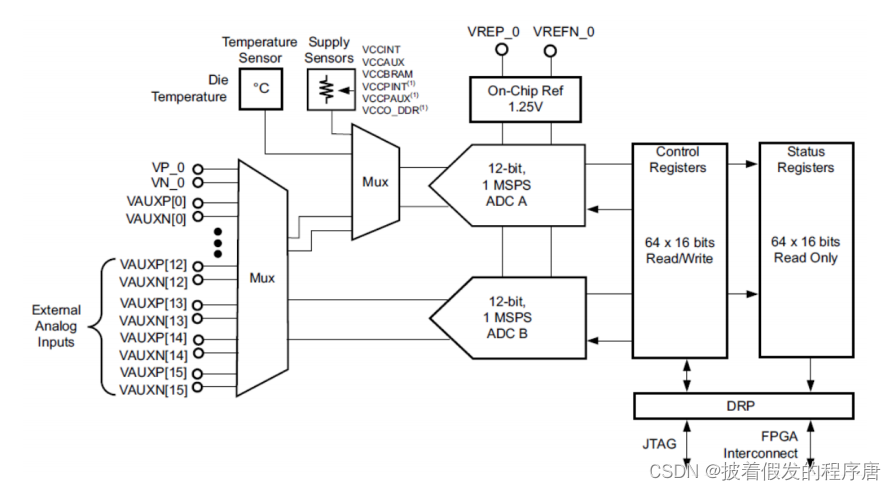

由上图可知，XADC 内部的两块 ADC 分别为 ADC A 与 ADC B，ADC A 是可以接收左侧包括所有片上传感器（温度传感器信息、电源传感器信息）、VP/VN 模拟电压信息以及 16 路辅助模拟输入的；而 ADC B只能接收 VP/VN 模拟电压信息以及 16 路辅助模拟输入。VP/VN 与 16 路辅助模拟输入的不同在于 VP/VN是专用的支持差分输入的模拟通道输入引脚，而 16 路辅助模拟输入是模拟/数字复用引脚，其中某个引脚用作模拟输入，该引脚的数字 IO 功能就不可以再使用。

二、Vivado工程搭建

XADC为PS内部集成接口，不需要单独配置PS，因此本项目工程是在ZYNQ-Vitis(SDK)裸机开发之（一）串口实验工程基础上开发的，一些block design的设计方法，Vitis工程的建立方法等，均在该篇文章中进行了详细的讲解，大家可以去参考：

ZYNQ-Vitis（SDK）裸机开发之（一）串口收发使用：PS串口+PL串口、多个串口使用方法

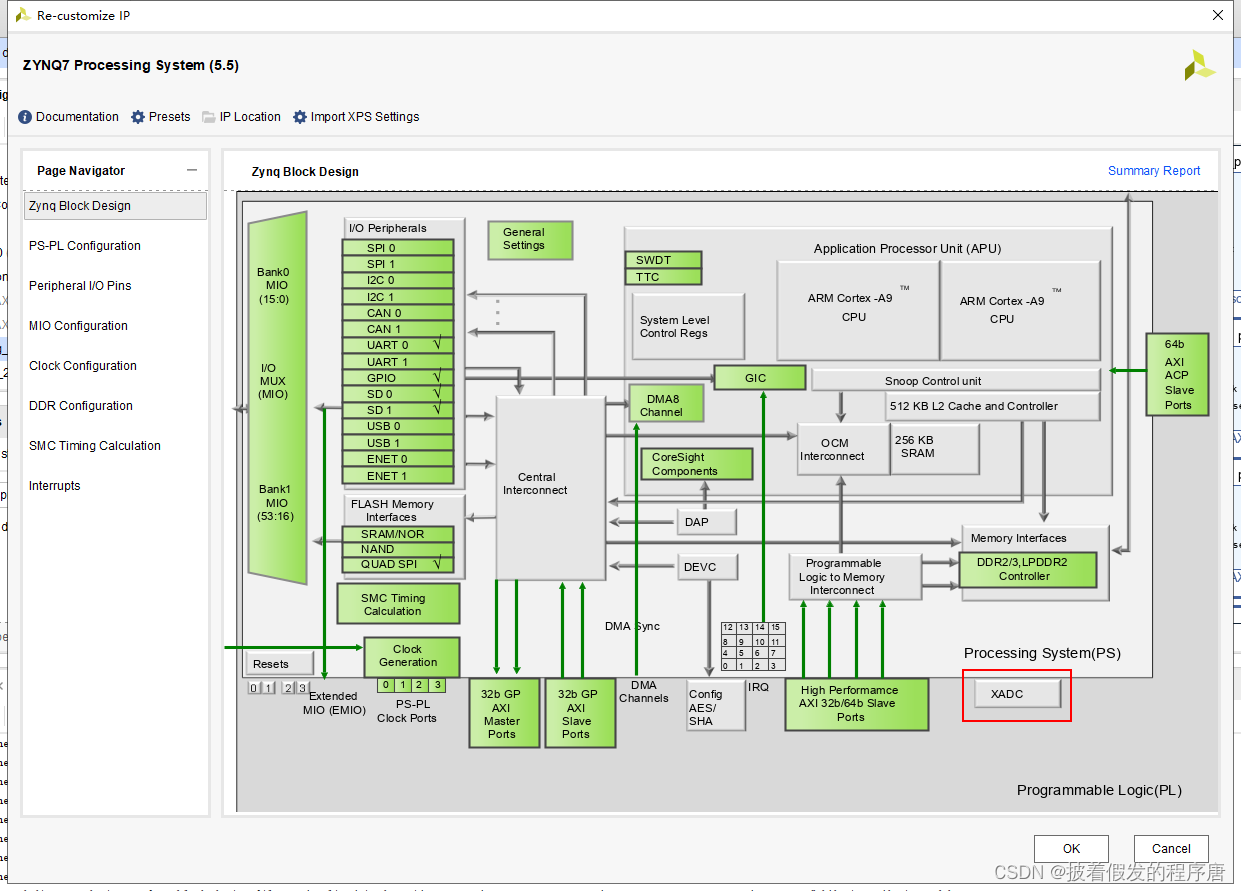

可以看到PS核内部XADC接口为灰色，不可配置状态，是集成好的硬件接口

三、编写Vitis工程

1.头文件：xadc_ps_hdl.h

定义XADC的设备ID号
定义读取温度、电压信息存储的结构体
定义XADC驱动实例
实例化一个存储温度、电压的结构体对象
声明一些XADC操作函数：XADC初始化、电压温度读取函数、信息打印函数

/*!
    \file    xadc_ps_hdl.h
    \brief   firmware functions to manage intr
    \version 2024-04-12, V1.0.0
	\author  tbj
*/

#ifndef XADC_PS_HDL_H
#define XADC_PS_HDL_H

#include "xadcps.h"
#include "crc_cal.h"

#ifdef __cplusplus
 extern "C" {
#endif

//PS端XADC设备ID
#define XADC_DEVICE_ID 			XPAR_XADCPS_0_DEVICE_ID

//存储芯片温度、电压信息结构体
typedef struct{
	float temp; 		//温度
	float vcc_pint; 	//PS 内核电压
	float vcc_paux; 	//PS 辅助电压
	float vcc_pddr; 	//PS DDR 电压
	float vcc_int; 		//PL 内核电压
	float vcc_aux; 		//PL 辅助电压
	float vcc_bram; 	//PL BRAM 电压
}Zynq_Temp_Vcc_Info;

//XADC驱动实例
XAdcPs xadc_inst;
//zynq存储温度电压信息实例
Zynq_Temp_Vcc_Info zynq_info;

//初始化XADC驱动
int Ps_Xadc_Init(XAdcPs *XAdcPsPtr);
//读取zynq芯片温度、电压等信息
void Read_TempVcc_Info(Zynq_Temp_Vcc_Info *Temp_Vcc_Info);
//打印zynq温度、电压等信息
void Print_Zynq_Info(Zynq_Temp_Vcc_Info Temp_Vcc_Info);

#ifdef __cplusplus
}
#endif

#endif /* XADC_PS_HDL_H */

2.源文件：xadc_ps_hdl.c

（1）对头文件中定义的XADC初始化、电压温度读取函数、信息打印函数进行实现

其中READ_EXTERNAL_VCC宏定义下的代码，为读取外部模拟量，即外部电压的代码，其余的为读取芯片内部电压的代码

/*!
    \file    xadc_ps_hdl.c
    \brief   firmware functions to manage xadc_ps
    \version 2024-04-12, V1.0.0
	\author  tbj
*/

#include "xadc_ps_hdl.h"

#define READ_EXTERNAL_VCC

/* 功能：初始化XADC外设
 * 入参1：XADC驱动实例化指针
 */
int Ps_Xadc_Init(XAdcPs *XAdcPsPtr){

	int Status = 0;
	XAdcPs_Config *ConfigPtr;

	//初始化 XADC 驱动
	ConfigPtr = XAdcPs_LookupConfig(XADC_DEVICE_ID);
	if (NULL == ConfigPtr) {
		return XST_FAILURE;
	}

	Status = XAdcPs_CfgInitialize(&xadc_inst, ConfigPtr, ConfigPtr->BaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	//设置 XADC 操作模式为“默认安全模式”
	XAdcPs_SetSequencerMode(&xadc_inst, XADCPS_SEQ_MODE_SAFE);

#ifdef READ_EXTERNAL_VCC
	//使能的相应的通道
	XAdcPs_SetSeqChEnables(&xadc_inst,XADCPS_SEQ_CH_VPVN);
	//设置为循环模式
	XAdcPs_SetSequencerMode(&xadc_inst,XADCPS_SEQ_MODE_CONTINPASS);
#endif

	return XST_SUCCESS;
}

/* 功能：读取zynq温度、电压等信息
 * 入参1：温度电压信息结构体指针
 */
void Read_TempVcc_Info(Zynq_Temp_Vcc_Info *Temp_Vcc_Info){

	static u32 temp_rawdata; 		//温度 原始数据
	static u32 vcc_pint_rawdata; 	//PS 内核电压 原始数据
	static u32 vcc_paux_rawdata; 	//PS 辅助电压 原始数据
	static u32 vcc_pddr_rawData; 	//PS DDR 电压 原始数据
	static u32 vcc_int_rawdata; 	//PL 内核电压 原始数据
	static u32 vcc_aux_rawdata; 	//PL 辅助电压 原始数据
	static u32 vcc_bram_rawData; 	//PL BRAM 电压 原始数据

	//获取原始温度传感器数据
	temp_rawdata = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_TEMP);
	//转换成温度信息
	Temp_Vcc_Info->temp = XAdcPs_RawToTemperature(temp_rawdata);

	//获取 VCCPINT 传感器数据，并转换成电压信息
	vcc_pint_rawdata = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VCCPINT);
	Temp_Vcc_Info->vcc_pint = XAdcPs_RawToVoltage(vcc_pint_rawdata);

	//获取 VCCPAUX 传感器数据，并转换成电压信息
	vcc_paux_rawdata = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VCCPAUX);
	Temp_Vcc_Info->vcc_paux = XAdcPs_RawToVoltage(vcc_paux_rawdata);

	//获取 VCCPDRO 传感器数据，并转换成电压信息
	vcc_pddr_rawData = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VCCPDRO);
	Temp_Vcc_Info->vcc_pddr = XAdcPs_RawToVoltage(vcc_pddr_rawData);

	//获取 VCCINT 传感器数据，并转换成电压信息
	vcc_int_rawdata = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VCCINT);
	Temp_Vcc_Info->vcc_int = XAdcPs_RawToVoltage(vcc_int_rawdata);

	//获取 VCCAUX 传感器数据，并转换成电压信息
	vcc_aux_rawdata = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VCCAUX);
	Temp_Vcc_Info->vcc_aux = XAdcPs_RawToVoltage(vcc_aux_rawdata);

	//获取 VBRAM 传感器数据，并转换成电压信息
	vcc_bram_rawData = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VBRAM);
	Temp_Vcc_Info->vcc_bram = XAdcPs_RawToVoltage(vcc_bram_rawData);
}

/*
 * 功能：打印zynq温度、电压等信息
 */

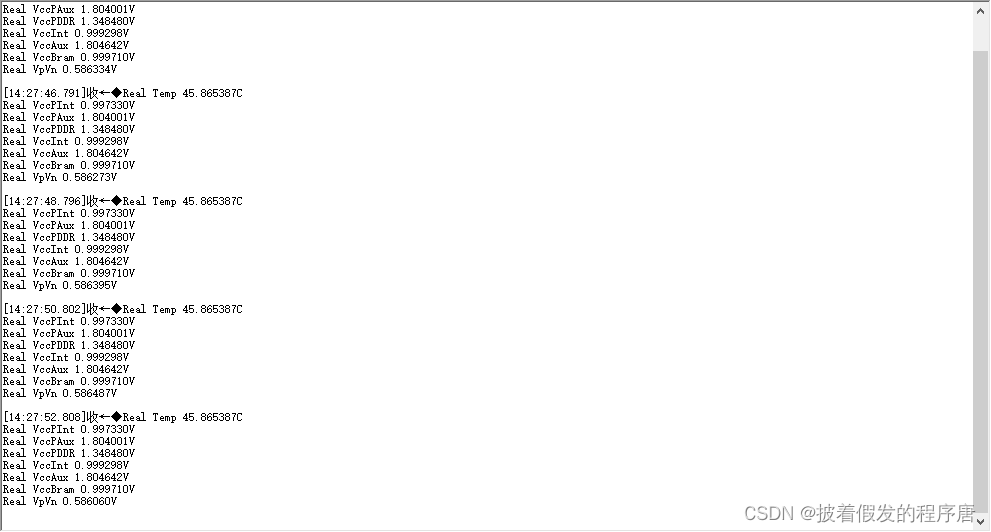

void Print_Zynq_Info(Zynq_Temp_Vcc_Info Temp_Vcc_Info){

	//打印温度、电压信息
	printf("Real Temp %fC \n", Temp_Vcc_Info.temp);
	printf("Real VccPInt %fV \n", Temp_Vcc_Info.vcc_pint);
	printf("Real VccPAux %fV \n", Temp_Vcc_Info.vcc_paux);
	printf("Real VccPDDR %fV \n", Temp_Vcc_Info.vcc_pddr);
	printf("Real VccInt %fV \n", Temp_Vcc_Info.vcc_int);
	printf("Real VccAux %fV \n", Temp_Vcc_Info.vcc_aux);
	printf("Real VccBram %fV \n\r", Temp_Vcc_Info.vcc_bram);

#ifdef READ_EXTERNAL_VCC
	float vcc_vpvn;					//外部电压转换数据
	static u32 vcc_vpvn_rawData; 	//外部电压原始数据
	//VpVn 电压
	vcc_vpvn_rawData = XAdcPs_GetAdcData(&xadc_inst, XADCPS_CH_VPVN);
	//将模拟电压的输入数据转换成伏为单位的电压值
	vcc_vpvn = XAdcPs_RawToVoltage(vcc_vpvn_rawData)/3;
	printf("Real VpVn %fV \n\r", vcc_vpvn);
#endif

	//延时 2s
	sleep(2);
}
