道格拉斯普克算法(DP)对元素进行简化,这里介绍对轮廓点进行简化,如下图展示了轮廓点提取、DP保留的关键点、关键点生成的矢量线:

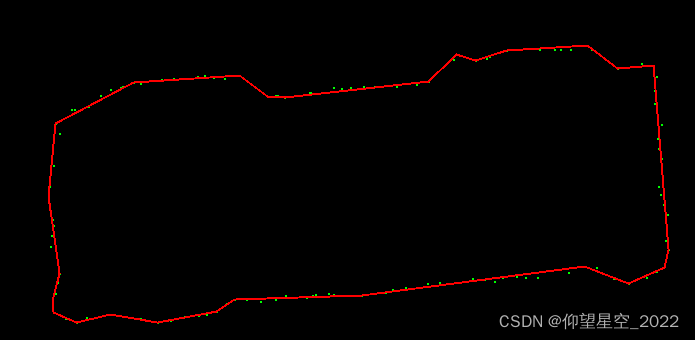

简化点连接生成的多边形

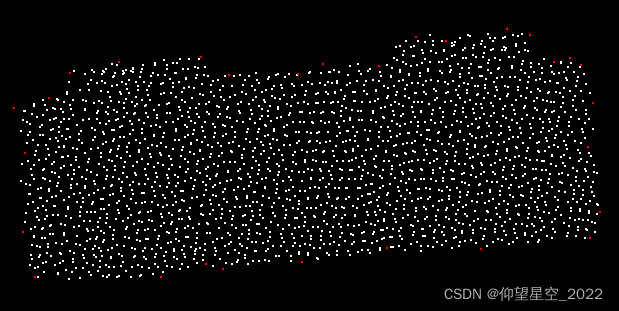

DP简化轮廓点后的关键点

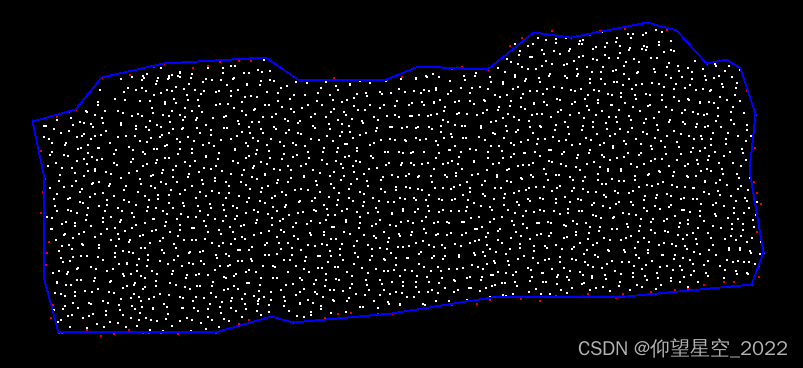

关键点相连生成的轮廓线

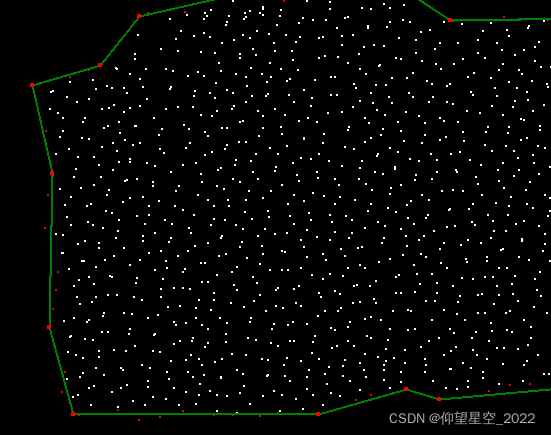

局部放大图
1、算法原理
道格拉斯普克算法(Douglas-Peukcer)算法是一种简化线状要素的经典算法。先介绍其原始的计算原理:对每一条曲线的首末点虚连一条直线,求所有点与直线的距离,并找出最大距离值dmax,用dmax与限差D相比。若dmax<D,这条曲线上的中间点全部舍去;若dmax ≥D,保留dmax对应的坐标点,并以该点为界,把曲线分为两部分,对这两部分重复使用该方法。
算法的详细步骤如下:
(1) 在曲线首尾两点间虚连一条直线,求出其余各
