多尺度变换(Multidimensional Scaling ,MDS)详解

一、基本思想

        MDS(Multidimensional Scaling ,MDS多维尺度变换)是一种经典的降维算法,其基本思想是通过保持数据点之间的距离关系,将高维数据映射到低维空间中。

具体来说,MDS算法的基本步骤如下:

1、构建距离矩阵:首先,我们需要计算原始空间中数据点之间的距离。常用的距离度量方法包括欧几里得距离、Minkowski距离等。通过计算每对数据点之间的距离,我们可以构建一个距离矩阵。
2、中心化距离矩阵:为了进一步处理距离矩阵,我们需要对其进行中心化处理,使得数据点相对于原点对称。
3、计算内积矩阵:通过中心化距离矩阵,我们可以计算内积矩阵B。内积矩阵表示数据点之间的内积关系,可以用于进一步分析数据的结构。
4、计算特征值和特征向量:在得到内积矩阵B后,我们需要计算其特征值和特征向量。特征值表示数据的主要变化方向,特征向量表示对应方向上的大小。我们将选取最大的k个特征值及其对应的特征向量,作为降维后的k维空间的基。
5、计算降维后的坐标:将原始数据投影到选定的k维基上,我们可以得到降维后的坐标。

      通过上述介绍,可以知道,MDS可以将原始数据维度下降到任意维度。

二、MDS算法示例

       让我们用一个关于水果口味的例子来说明MDS算法的原理。

      假设有5种水果:苹果(A)、香蕉(B)、橙子(C)、葡萄(D)和菠萝(E)。我们对这些水果进行了甜度(Sweetness)、酸度(Sourness)和多汁程度(Juiciness)的评分。评分数据如下:

A:(6,4,5)
B:(8,1,3)
C:(5,7,6)
D:(7,3,4)
E:(4,6,8)

我们希望通过MDS算法将这些三维评分数据降维到二维空间,以便更直观地分析水果之间的口味关系。

步骤1:计算距离

我们可以使用欧氏距离(也可以用其他距离计算方法)来计算水果之间的距离。计算结果如下:

A-B: 4.69
A-C: 3.74
A-D: 2.45
A-E: 3.32
B-C: 6.56
B-D: 3.32
B-E: 6.56
C-D: 5.29
C-E: 2.45
D-E: 5.29

步骤2:构建距离矩阵

将计算出的距离整合成一个距离矩阵D

    A      B     C     D      E
A   0.00  4.69  3.74  2.45  3.32

B   4.69  0.00  6.56  3.32  6.56

C   3.74  6.56  0.00  5.29  2.45

D   2.45  3.32  5.29  0.00  5.29

E   3.32  6.56  2.45  5.29  0.00

步骤3:中心化距离矩阵

我们需要计算中心化矩阵H。数据点的数量n为5。因此,我们可以得到:

I=[1 0 0 0 0
   0 1 0 0 0
   0 0 1 0 0
   0 0 0 1 0
   0 0 0 0 1]
L=[1
   1
   1
   1
   1]
H=I-(1/5)*L*L^T
=[0.8  -0.2  -0.2  -0.2  -0.2
  -0.2 0.8   -0.2  -0.2  -0.2
  -0.2 -0.2  0.8   -0.2  -0.2
  -0.2 -0.2  -0.2  0.8  -0.2
  -0.2 -0.2  -0.2  -0.2  0.8]

步骤4:计算内积矩阵

接下来,我们需要计算内积矩阵B。首先,我们需要计算距离矩阵D的平方:

D.^2=[0.00  21.98  13.99  6.00  11.02
     21.98 0.00   43.03  11.02 43.03
     13.99 43.03  0.00   28.00 6.00
     6.00  11.02  28.00  0.00  28.00
     11.02 43.03  6.00   28.00 0.00]

然后,我们用中心化矩阵H和距离矩阵D的平方计算内积矩阵B:

B=-0.5*H*D.^2*H=
    [2.12  -2.27  -1.07  1.12  0.11
     -2.27 15.33  -8.99  5.21  -9.29
     -1.07 -8.99  9.72  -6.07  6.42
     1.12  5.21   -6.07  6.12  -6.37
     0.11  -9.29  6.42   -6.37  9.13]

步骤5:计算特征值和特征向量

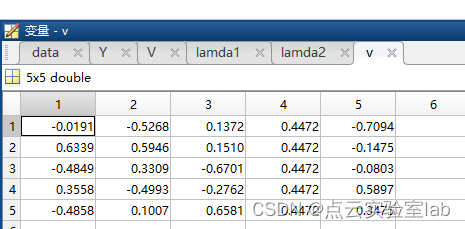

我们需要计算内积矩阵B的特征值和特征向量。我们得到了如下特征值和特征向量:

特征值:lamda1=32.32  lamda2=6.39
特征值lamda1对应的特征向量V1=[-0.02 0.63 -0.48 0.36 -0.49]
特征值lamda2对应的特征向量V2=[-0.53 0.59 0.33 -0.50 0.10]

我们选取最大的两个特征值λ1和λ2,以及对应的特征向量v1和v2,作为降维后的二维空间的基。

步骤6:计算降维后坐标

我们将原始数据投影到选定的二维基上,计算新坐标。首先,构建特征向量矩阵V和特征值矩阵Λ的平方根:

V=[-0.02  -0.53
   0.63   0.59
   -0.48  0.33
   0.36   -0.50
   -0.49  0.10]
对角矩阵A^0.5=[sqrt(32.32)      0
                  0        sqrt(6.39)]

然后,我们计算降维后的坐标:新坐标 = A * A^(1/2)

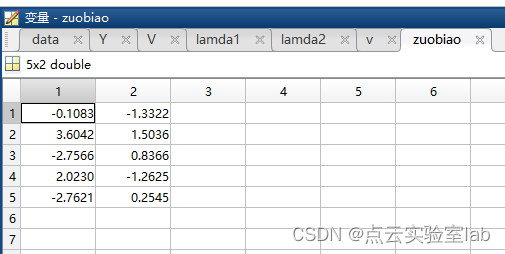

新坐标=[-0.11   -1.33
        3.60    1.50
        -2.76   0.84
        2.02   -1.26
        -2.76   0.25]

最后,我们得到了降维后的二维坐标:

苹果(A):(-0.11, -1.33 )
香蕉(B):(3.60, 1.50)
橙子(C):(-2.76, 0.84 )
葡萄(D):(2.02, -1.26 )
菠萝(E):(0.36, 2.89)

三、基于MATLAB的MDS示例代码

MATLAB中自带降维函数cmdscale,实现代码如下:

clc;
clear;
data=[0.0,4.69,3.74,2.45,3.32;
    4.69,0.0,6.56,3.32,6.56;
    3.74,6.56,0.0,5.29,2.45;
    2.45,3.32,5.29,0.0,5.29;
    3.32,6.56,2.45,5.29,0.0];
Y=cmdscale(data);

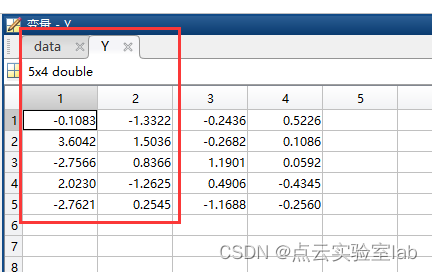

如果将数据降维为2维,则取前2列,结果如下:

如果按照上述原理,编写程序,代码如下:

D=[0.0,4.69,3.74,2.45,3.32;
    4.69,0.0,6.56,3.32,6.56;
    3.74,6.56,0.0,5.29,2.45;
    2.45,3.32,5.29,0.0,5.29;
    3.32,6.56,2.45,5.29,0.0];

I=[1,0,0,0,0;
    0,1,0,0,0;
    0,0,1,0,0;
    0,0,0,1,0;
    0,0,0,0,1];
L=[1;1;1;1;1];
L*L';
H=I-(0.2)*L*L';
D2=D.^2;
B=-0.5*H*D.^2*H;
[v,d]=eig(B);
lamda1=d(1,1);
lamda2=d(2,2);
duijiaojuzhen=[sqrt(lamda1),0;0,sqrt(lamda2)];
V=[v(:,1),v(:,2)];
zuobiao=V*duijiaojuzhen

四、总结

下面是一个关于MDS算法优缺点的表格:

MDS的优点MDS的缺点
计算相对比较容易而且不需要提供先验知识。当数据量较大时,运算时间可能较长。
在降维过程中尽量保持数据点之间的距离关系,有助于挖掘数据中的结构信息,适用于各种类型的数据,如距离、相似性、关联性等。各个维度的地位相同,无法区分不同维度的重要性。

参考博客:【数据降维-第4篇】多维尺度变换(MDS)快速理解,及MATLAB实现 - 知乎
