EMC系列☞电磁干扰三要素

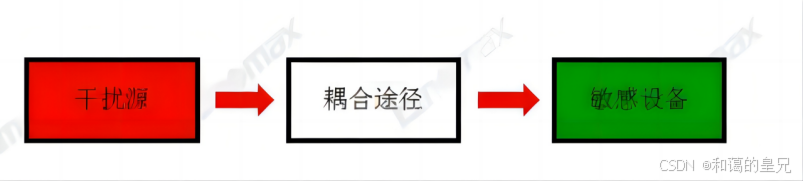

电磁干扰要形成，必须包含三个要素：干扰源，耦合途径，敏感设备。

这三个要素同时具备，才能产生电磁干扰，缺一不可，比如，手机对显示屏的干扰， 手 机发射的电磁波干扰显示屏，那么， 干扰源就是手机，耦合途径就是空间辐射， 敏感设备就是显示屏，如果只有干扰源手机，它干扰谁？又或没有耦合途径，干扰如何传输到敏感设备！所以，对一个电磁干扰现象来说，三要素缺一不可， 否则绝对构不成电磁干扰。

下面我们就分别来看看电磁干扰三要素：
干扰源：指产生电磁干扰的源头,包括自然和人为干扰源。比如自然界打雷，或者人类发明的各种电子设备，都是潜在的干扰源。

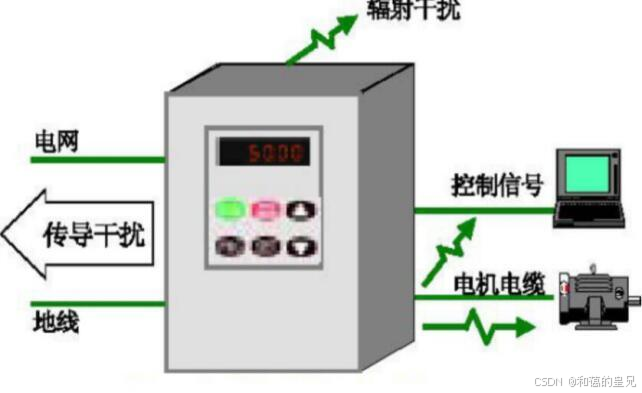

耦合路径：指传播电磁干扰的路径,包括辐射耦合和传导耦合。
敏感设备：指受到电磁干扰而响应的设备。

明白了电磁干扰三要素，那么我们产品的 EMC 设计、EMC 整改就豁然开朗了，经常看到工程师在实验室做测试，一旦出现问题，往往手足无措，其实这种情况大可不必，了解电磁干扰三要素的话，整改措施和方法其实非常多，我们电磁兼容要研究的就是干扰源产生机理，抑制，干扰耦合的方式和通道，以及敏感设备对骚扰的响应等等；也就是说， 研究怎么样消除电磁干扰。

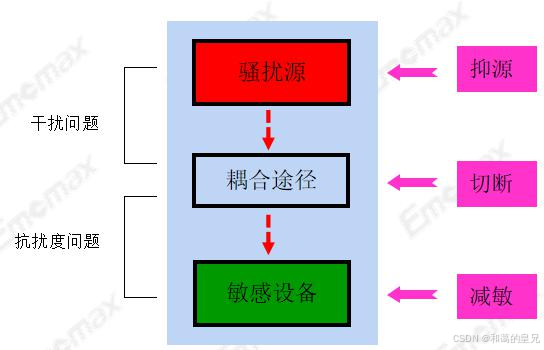

笼统的，对于电磁干扰源，可以采用抑源方式，降低干扰源的发射，对于耦合途径， 可以采用切断干扰耦合途径的方式，不让干扰传播和扩散，对于敏感设备，可以减敏，提高敏感设备的抗干扰能力，以上，就是从电磁干扰三要素入手，解决 EMC 问题的方法。

那么，在 EMC 中， 我们只要针对电磁干扰三要素，大家解决任何一个，电磁干扰都将不 复存在。也就是说， 消除电磁干扰，所以，这样分析的话，大家的思路是不是打开了，三要素， 三个方面， 随便解决那个要素， 搞定！ 另， 我们从电磁干扰每个要素入手， 下面解决的方式和方法又有很多，所以，针对一个电磁干扰问题，明白了这个道理，可能。我们解决的 方法和手段极多，只要大家愿意思索和尝试的话！下面，我们先来看看，电磁干扰源以及它 的特征。

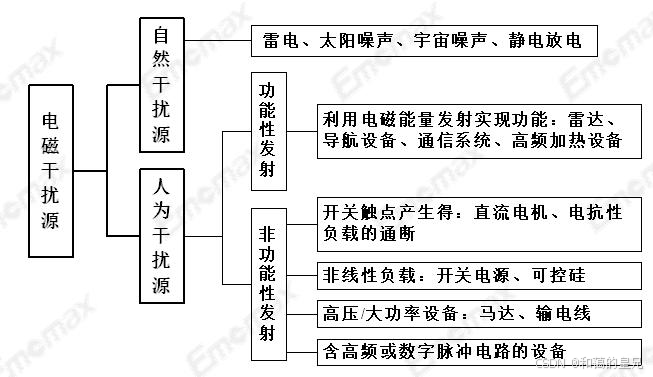

电磁干扰源分为自然干扰源和人为干扰源， 自然干扰源， 引起浪涌的雷电，引起静电的人体放电，或者是宇宙电磁噪声等等都属于自然干扰源，人为干扰源；

一个， 我们无线射频的属于有意发射，比如通信基站，GPS，无线 WIFI 等等，人为发射电磁场电磁波，产生的干扰源。 另一个，非功能性发射， 如我们各种各样的电子设备，在满足人们需要的同时，又产生各种各样的电磁干扰信号，这种电磁干扰信号，是无意的， 我们不需要的，附带的，称为无意的非功能性发射。

变化的电压电流产生交变的电磁场，此时，可以产生 EMI 问题，而交变的电磁场，又容易在闭合回路由于磁通量的变化， 产生感应电压和电流，又带来了 EMS 抗扰度问题。

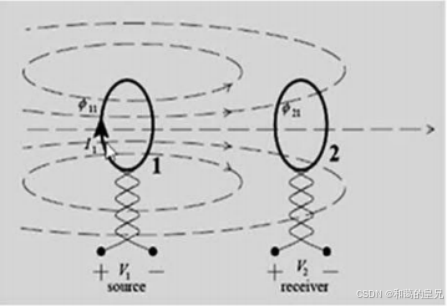

看上面这个图，假如，回路1变化的电流 I，产生一个变化的电磁场，它会对外辐射，产生辐射干扰，如果这个变化的电磁场，又恰好穿过了回路 1 周边的其他闭合回路，那么，根据法拉第电磁感应定律：变化的磁场穿过回路 2，在回路 2 产生感应电动势，则回路 1 就对回路 2 产生了干扰。如果回路 1 中的电流是非变化的，则只产生静磁场，不传递能量，此时，回路 2 中的磁通量不发生变化， 所以，也不会产生感应电动势和感应电流，那这个时候，回路 1 对回路 2，没有干扰！那么总结一下：干扰产生的条件：变化的电压或者电流，即 du/dt≠0， 或者 di/dt≠0。电磁骚扰源的特征就要符合：有电压或电流突变的场合。这就是，我们判断 电磁骚扰源的依据。

干扰产生的条件：变化的电压或者电流，即du/dt≠0,或者di/dt=0。
电磁骚扰源：凡是有电压或电流突变的场合，就是我们关注的电磁干扰源。

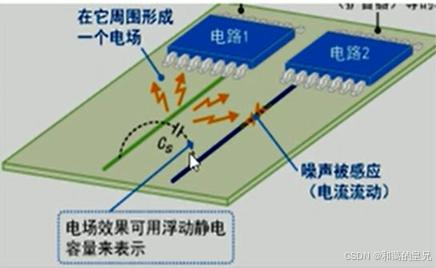

看上面这个图，从电路的角度分析，电路 1 和电路 2，两个电路之间有分布电容，在这里，我们假设电路 1 是强干扰的电路， 电路 2 是敏感的电路，电路 1 在工作的时候， 它的导线上面会有一个电压，这个电压如果是 交变的，那么，根据电容隔直通交的特性，电路 1 的干扰就会通过分布电容，传递到电路 2 上，那么，电路 1 就对电路 2 产生了干扰，如果，电路 1 的电压是不变的，那么，电容隔直， 也起不到耦合的作用，此时，也不存在电路 1 对电路 2 的干扰，联系实际，我们看看，天线的基本模型环天线和双极子天线。

看上面这个图，这是天线里面环天线的模型，环路天线，如果驱动电压是直流电压，那么环路里面的电流只能产生一个静磁场， 这个磁场是没有能量辐射的；而如果驱动电压是交流电压，那么会在上面产生交变的电流，由交变的电流产生交变的磁场，此时才会产生辐射。

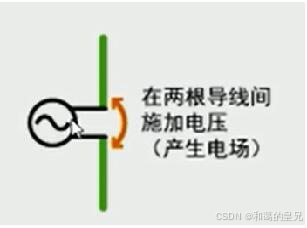

看上面这个图，这是天线里面双极子天线的模型，双极子天线，假设两个导体之间驱动电压是直流电压， 因为两个导体之间是开路的，那么导体上面不会有电流，也不会产生辐射，但是，如果驱动 电压是交流电，因为这两个导体之间存在寄生电容。

看上面这个图，这个电容有隔直通交的特性，此时，就会在这个环路产生电流，从而产生电磁场电磁波，通过上面的天线模型案例，我们从侧面，给大家证明了电磁干扰源的特性，也明确了电磁干扰源特征。

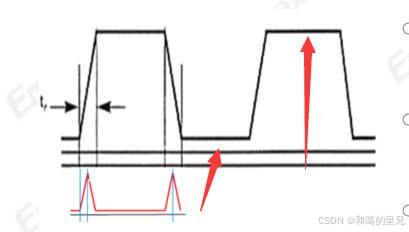

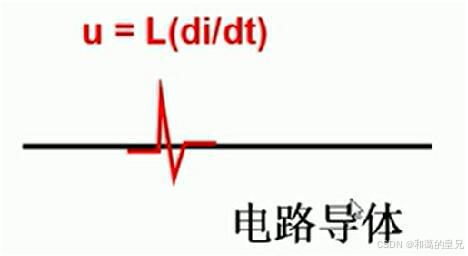

看上面这个图，导体上的这个信号。在这里出线逻辑变化，因为导体本身有电感，此时，就会在导体产生感应电动势。

看上面这个图，这个感应电动势就是导体上面的电磁噪声。比如我们电源和地上的纹波，地弹噪声，如果，在逻辑高和逻辑低时， di/dt 是 0，那么 U 就等于 0，就没有电磁干扰。

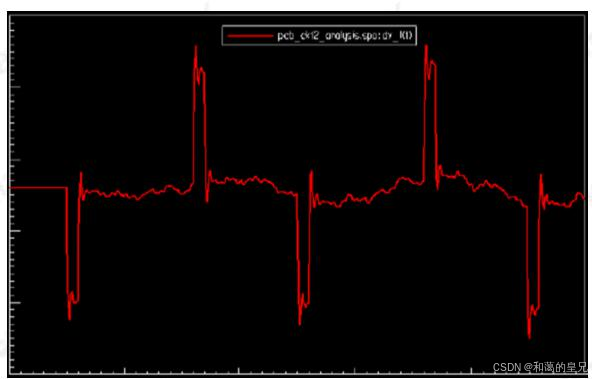

看上面这个图，看看我们地弹噪声。

另外，电源的开通关断， 由于导体本身有电感， 因此会出现一个感应电动势， 这个感应电动势就是导体上面的电磁噪声。所以，电磁干扰最终都指向了du/dt 和 di/di 不等于0，这就是 我们电磁干扰源的特征，后面，我们可以利用这个特点识别电磁干扰源，典型的比如：

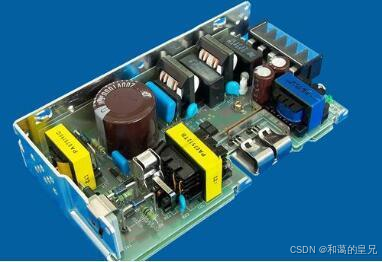

（1）开关电源。

开关电源，我们都知道， 它处于开关工作状态，开通， 关断， 开通，关断。所以， 开关电源在工作的时候，电路里面有剧烈的 du/dt，di/dt 的变化，因此它就是一种强的骚扰源。 这就是开关电源电磁干扰很强的原因。

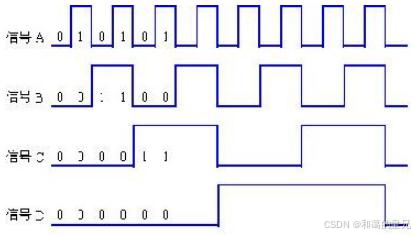

（2）数字电路，数字电路，电压和电流都是脉冲状的。

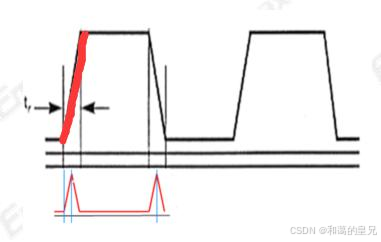

看上面数字电路的逻辑信号，它处于开关脉冲状态，在逻辑变换时，du/dt，di/dt 也会 剧烈变化，也是一种干扰源，典型的，时钟信号，方波信号，周期梯形波信号，大家平时测试辐射经常出现问题，另外，我们再来看看，浪涌和静电。

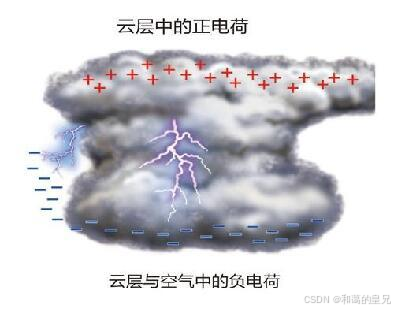

对于雷击，不同云层或者云层对大地之间，存在很大的电位差，此时如果空气绝缘击穿 放电，那么，电路瞬间短路，此时，会伴随着剧烈的 du/dt 和 di/dt 变化，那么， 它就是一种强干扰源。

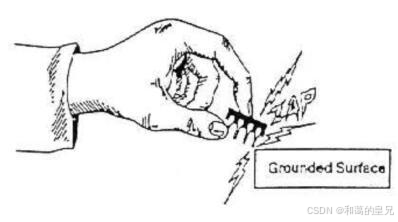

对于静电，道理类似，人体对其他导体空气绝缘击穿放电，在放电的瞬间，存在着剧烈的 du/dt 和 di/dt 变化，所以，它也是一种强干扰源，后面大家根据今天讲的，在设计， 或者整改出现问题的时候， 可以按照上面的思路分析，识别电磁干扰源，然后进行相应的设计和整改，事半功倍，不会出现两眼发黑，无从下手的情况！

下面，再来看，电磁干扰三要素里面，耦合途径，平时做电磁兼容设计和整改，所加的措施，绝大多数都是切断电磁干扰的耦合途径，但是，很多时候，加了很多措施， 可能仍然解决不了问题，其实，就是因为电磁干扰的耦合途径，很难确定，所以，所加的措施，可能不在问题路径之上。

电磁干扰的耦合途径：

归纳下，电磁干扰耦合途径，大的方面有两种， 一个是传导耦合， 一个是辐射耦合。

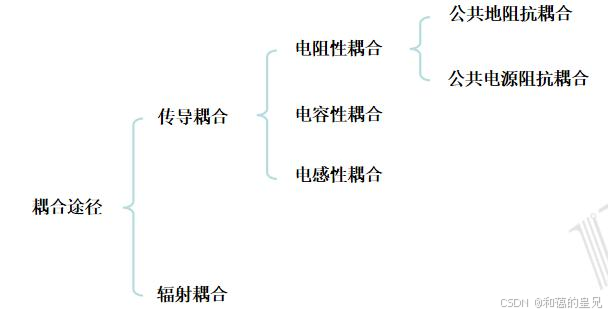

看这个图，任何产品，任何干扰，耦合途径都逃不出这两个方面，传导耦合和辐射耦合，进一步，传导耦合和辐射耦合，也有各自的很多方式，比如传导耦合，又分为电阻性耦合，电容性耦合，电感性耦合，其中，电阻性耦合，又分为公共地阻抗耦合和公共电源阻抗耦合， 辐射耦合，有分为电磁场对天线、导线、孔缝、回路等等耦合。

共阻抗耦合，就是不同电路通过公共阻抗产生的 耦合，如，共地阻抗耦合：

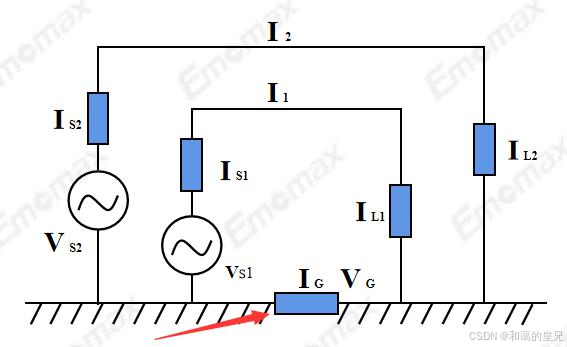

这个是共地阻抗的简单模型，就是说，干扰电路和敏感电路，比如电路 1 和电路 2，两个电路共用一个地，此时，由于地上有一定的阻抗， 那么，当干扰源电路的电流 I 经过公共电源阻抗时，干扰源的电流会在该公共阻抗上形成电压，那么，由于这个电阻，同时是敏感电路的一部分， 此时，干扰源在地上产生的干扰电压，会叠加到敏感电路之上，此时，干扰源电路就对敏感电路产生了干扰，在这里， 问题就是共地， 地上有阻抗，会产生电压降，把 一个电路的干扰电压叠加到另一个电路。如果，地上没有阻抗， 此时，干扰也不会产生了， 但， 实际中电路阻抗不为 0 的这种情况， 压根不存在，所以，共地阻抗会产生 EMS 的风险。

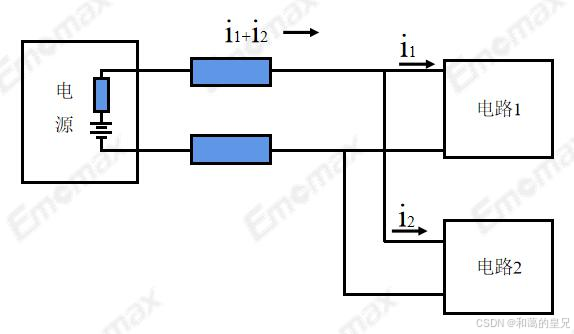

来看共电源阻抗耦合。

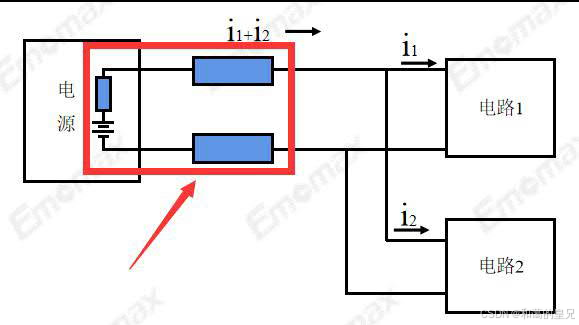

这个是共电源阻抗耦合的模型，就是说，干扰电路和敏感电路，比如电路 1 和电路 2， 两个电路共用一个电源，此时，由于电源有一定的内阻， 那么，当干扰源电路的电流 I 经过 公共电源阻抗时，干扰源的电流会在该公共阻抗上形成电压。

像这里的公共电源阻抗，那么，由于这个电阻，同时是敏感电路的一部分， 此时，干扰 源在电源内阻上产生的干扰电压，会叠加到敏感电路之上，此时，干扰源电路就对敏感电路 产生了干扰，在这里，问题就是共电源，电源有内阻，会产生电压降，把一个电路的干扰电 压叠加到另一个电路。如果，电源没有内阻，此时， 干扰也不会产生了，这就是，共电源阻 抗干扰的机理，不管是共地阻抗还是共电源阻抗，耦合机理都是公共阻抗产生了干扰电位，那么，最简单粗暴的解决方法，就是不共阻抗，比如地分割等。
