EMC系列☞镍锌铁氧体磁环

镍锌铁氧体磁环介绍

铁粉芯、锰锌铁氧体磁环、非晶磁环这些磁环主要应用于低频，平时整改时用到最多的，也是实验室遍地都是的，大多都是镍锌铁氧体磁环。

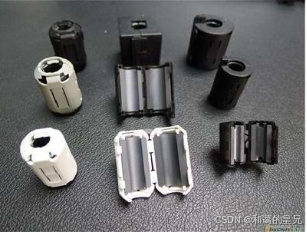

如下图：

像这个，卡扣的磁环，主要应用在线缆上，抑制线缆的辐射，这类磁环一般都是镍锌铁氧体磁环。

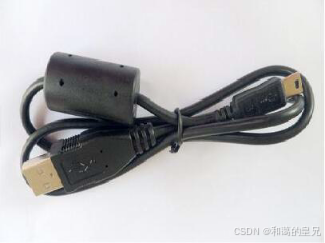

另外，电脑周边的设备，经常会看到线缆上的这种鼓包，里面就是塑封的镍锌磁环，塑封的目的，和线缆一体成型，不用担心震动试验出问题。

镍锌铁氧体磁导率在100-1000之间，比铁粉芯磁环磁导率要高，但比起非晶磁环和锰锌磁环，则又要小很多。镍锌铁氧体磁环通常用作线缆滤波时，有效滤波频段50MHz以上。50MHz-230MHz，一般也是我们线缆容易产生辐射干扰的频段，所以，使用镍锌铁氧体磁环滤波就非常合适。

镍锌铁氧体磁环的磁导率不大不小，阻抗随频率升高也比较稳定，而磁导率太大的话，分布参数很大，高频滤波效果就差。镍锌铁氧体磁环通常有裸环和带夹扣的磁环，裸环通常黑色，夹扣的外壳通常为白色或黑色。

镍锌铁氧体磁环滤波原理

磁环是一种吸收损耗型的滤波元器件。在低频段，铁氧体呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。而在高频段，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加。

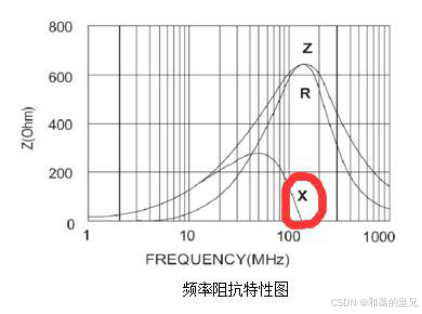

下图是磁环的频率阻抗特性图。

上面的图，横轴是频率，纵轴是阻抗。在低频段，磁环的阻抗主要表现为电感的感抗，大概在40MHz以下频段。

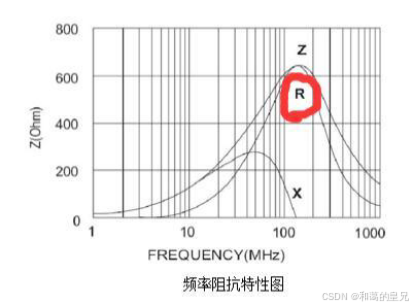

但是，随着频率的升高，40MHz以上，感抗在下降，电阻性成分却在升高，所以，磁环在高频段表现为一个电阻。即，图中Z是磁环阻抗，R是电阻，X是电感，其阻抗高频变现为电阻。

那么，既然在高频情况下是电阻，所以，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能而耗散掉。这就是磁环滤波的原理！磁环和电容电感不一样，它是把干扰以热的形式耗散掉，直接让干扰消失。而电感是将干扰反射回源头，从哪里来回哪里去。

磁环的选型参数

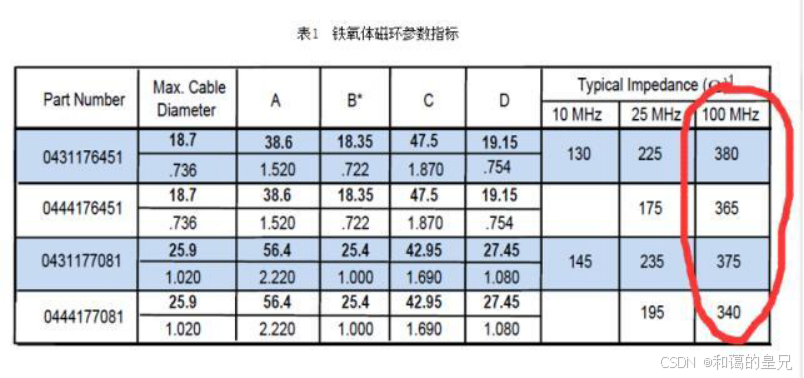

磁环的参数很多，从EMC角度，选择时和信号口共模电感一样，行业里面都是规定参考100MHz时的阻抗值。如下图是磁环的选型规格参数。

看上面表，这个厂家给出的磁环型号规格，其中，磁环阻抗这一栏，除了给出100MHz时阻抗，还给出了10MHz和25MHz阻抗供参考。实际选型中，和信号口共模电感选择一样，同样需要关注的是频率阻抗特性图，这样选择才有意义。也即，在干扰的频点，所选择的磁环阻抗越大越好。

经常加磁环没有作用，总结为下面四个方面：
1、不是线缆辐射出来的，加磁环没用，磁环是抑制辐射的，而对整机辐射来说，途径有两个，一个是机箱的辐射，另外一个就是整机上的I/O线缆，如果是机箱辐射，那么，磁环加到线缆没作用。

2、磁环选择频率/频段不对。电磁干扰频段很宽，而一般使用的镍锌铁氧体磁环，有高频的，低频的如果，要滤波的干扰频点频率很高，那么，选择低频的磁环，此时磁环在高频阻抗很小，也起不到滤波作用。

3、磁环没加在干扰源头，比如，电源板的干扰，在机箱内部，单板到I/O接口有很长的跳线，此时，如果在I/O接口滤波，大概率效果不好，因为，磁环离干扰源太远了，又或，两台设备的互联线缆，磁环卡在线缆的中间，道理也一样，起不到作用。
4、加磁环后，线缆阻抗没变化，比如之前线缆上面就有个磁环，再加可能没用，磁环滤波的原理，是在干扰的频点有一个高阻抗，如果，所加磁环的线缆，内部线缆上还有几个磁环，那么，再外部再加磁环，阻抗几乎不变，这个时候也没有作用。

高频磁环和低频磁环

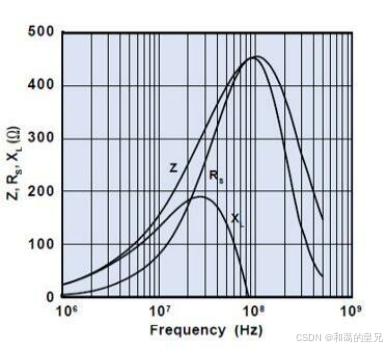

这是一个低频磁环，100MHz之前阻抗比较高，有好的滤波效果。但100MHz之后，分布参数作用，阻抗下降，滤波效果变差。

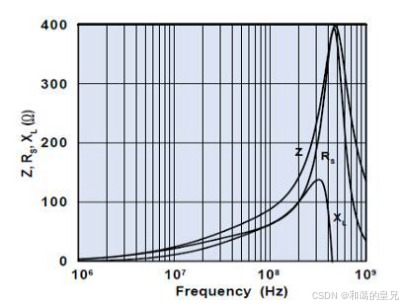

这个是一个高频的磁环，在100MHz之后才有很高的阻抗。也意味着，这个磁环在低频时基本没有滤波效果。

所以，选择磁环时要注意电磁干扰滤波的频段，所选的磁环在这个频段具有高阻抗。

磁环选用的案例

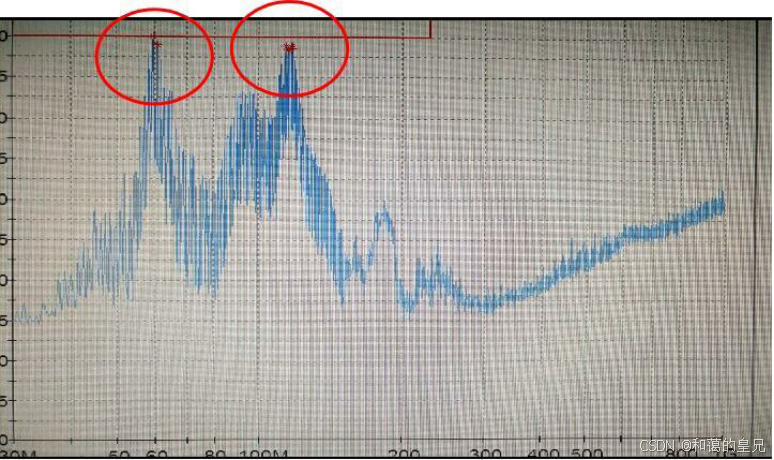

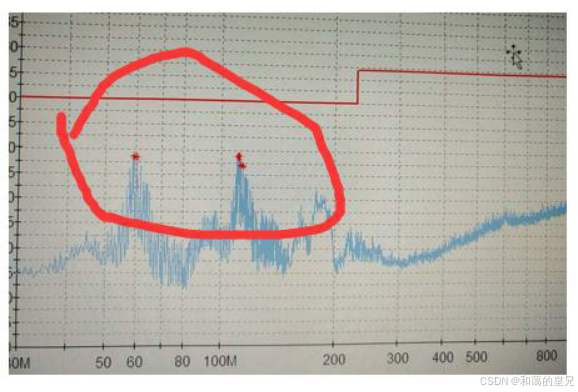

这个是一款医疗产品，产品在实验室测试辐射骚扰时，大概在60MHz和130MHz频段有包络，测试不通过。如下图。

看这个频谱图，这是现场测试的频谱图，超标不多。
产品本身只带一根AC220V电源线，再没有其他线缆，另因为是便携式，内部也有备用电池供电。现场整改时在电源线上加了很多磁环实验仍然不通过。

分析：

1、诊断干扰源在哪里？

使用频谱分析仪和近场探头在机壳内部单板、线缆等处查找干扰源。当近场探头置于电池电源线时，60MHz和130MHz左右电磁干扰陡然增大。

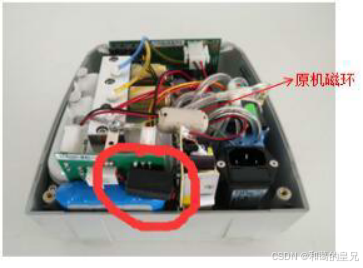

就是这个位置，只要探头放在这个位置，测试得到的频谱就很接近我们实验室测试的频谱。

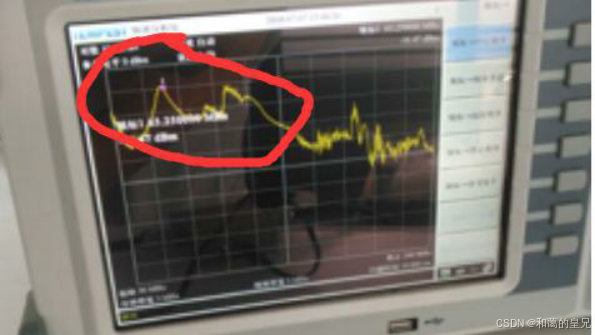

看这个近场测试的频谱，两个包络，和正式实验室测试的趋势与频点基本一致。

然后,我们拔掉这根电池电源线，再次测试，此时基本成为底噪。

所以，经过以上分析诊断，可以断定引起辐射超标的为电池电源线。

但是这是根电池电源线是干扰源，虽然这里是差模直流，但是不排除这根线缆成为共模的路径，所以，电池电源线产生了共模辐射。
2、加哪个磁环？

现场没法整改PCB电路，没有原理图，所以，可以选择使用磁环的整改方案。之所以不在单板上整改，避免损坏设备，因为，坏了没有了，还得重新买。

标准实验室测试的频谱，超标频段为40MHz-150MHz，那么，就要求选择的磁环在这个频段具有高阻抗。

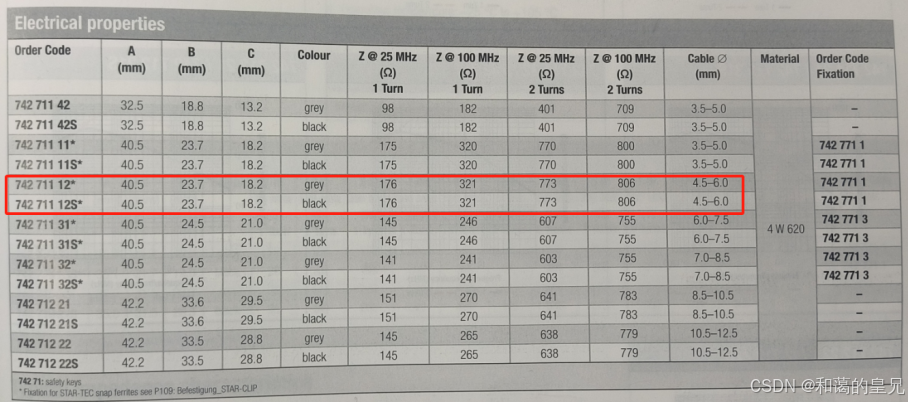

看这个型号的磁环，规格书上指标绕一匝时，100MHz阻抗大概300Ω，绕两匝时，阻抗大概800Ω。

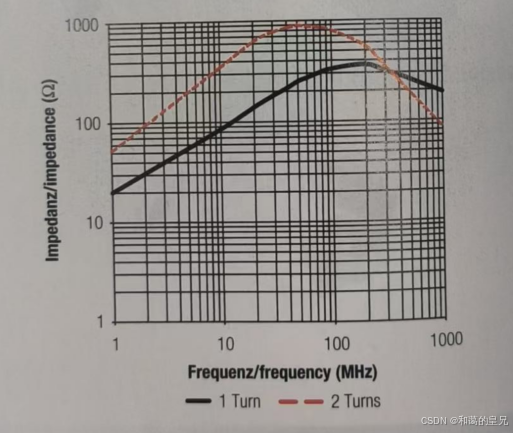

这个图是选定的磁环的频率阻抗特性图，红色线，是磁环绕两匝阻抗，黑色线是磁环绕一匝阻抗。

从图上可以看到，磁环绕两匝时，这个频段阻抗大概有800Ω左右，这个阻抗很大了。

然后，就把这个磁环在电池电源线上绕制两匝，合拢整机后测试，在所关心频段电磁干扰改善13dB，测试一把通过。

这是整改后测试的频谱图，裕量大概13dB左右。这个案例，就给把镍锌铁氧体磁环选择和应用的方法。

关于磁环的一些问题

问题一：磁环在电缆上的安装位置？

铁氧体磁环安装位置不同，抑制效果会有很大的差异。磁环应安装在接近干扰源的位置，或者是干扰引入的位置，防止干扰被耦合到其它地方，从而使磁环失去作用。

问题二：某设备有两个辐射频点超标，一个是40MHz,另一个为900MHz。经检查，确定是电缆的共模辐射所致。在电缆上套一个磁环（1/2匝），900MHz的干扰明显减小，不再超标，但是40MHz频率仍然超标。将电缆在磁环上绕3匝，40MHz干扰减小，不再超标，但900MHz超标，此时怎么办？在电缆上增加两只磁环，其中一只电缆直接穿过，专门用来抑制900MHz处的超标频点；另一只磁环，电缆在其上绕3匝，专门抑制40MHz处的超标频点；两只磁环串在相互靠近的位置上。

问题三：线缆加磁环，比如L、N、PE，到底单根线加还是整束线缆一起加磁环？

整根线束一起加磁环，此时不仅有磁环自身的阻抗，另外还有线缆相互间的互感，再需要抑制的频段阻抗更高。

问题四：磁环长而细好还是短而粗好？

磁环紧贴线缆，则空气磁导率影响小，细长时阻抗更大。

问题五：相同材质和形状的磁环，闭合磁环好还是夹扣磁环好，为什么？

闭合磁环好，磁环滤波原理是高阻，夹扣磁环有气隙，空气磁导率低，所以整体阻抗没有闭合磁环阻抗高。

上图加扣磁环。

上图闭合磁环。

问题六：磁环个数越多越好？绕线匝数多越好？

磁环个数多，可以增加低频阻抗，但个数增加分布电容增大，滤波频段降低。

个数越多，滤波频段越低。磁环绕线匝数越多，低频阻抗增大，但是绕线匝数增多后分布电容增大高频段阻抗降低。

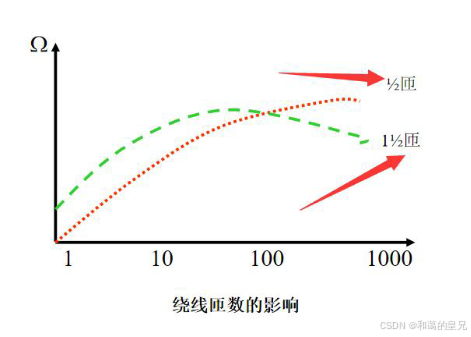

绿色曲线，就是多绕一匝，此时高频阻抗会下降，其实这个问题，就是因为，高频分布电容作怪。

以上就是今天所分享的全部内容,希望能对大家有所帮助!
