FPGA中利用ICAP原语实现Multiboot功能-总结篇

前言

FPGA的MultiBoot功能可以支持远程动态更新bitstream images，实现bitstream images的实时切换。在MultiBoot配置过程中检测到错误时，FPGA可以触发fallback 功能，以确保可以将已知良好的设计加载到器件中。

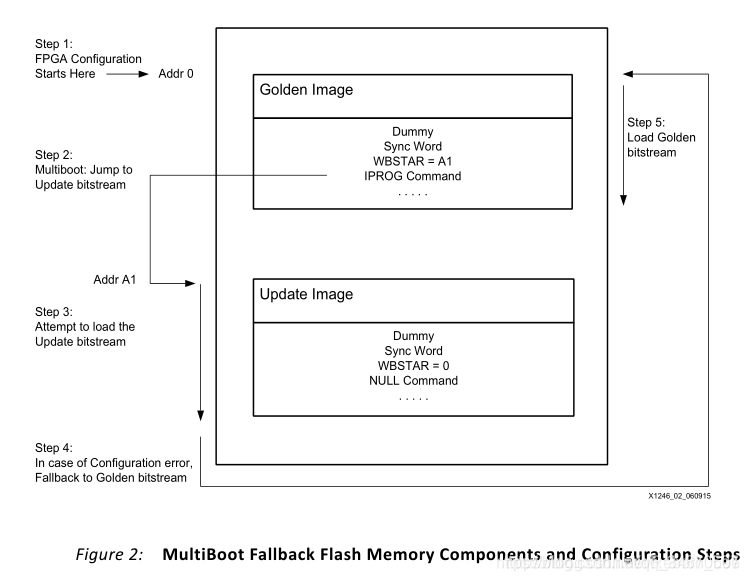

MultiBoot的大致过程如下图：

MultiBoot的配置文件由两个比特流文件生成，第一个为备份文件，永远都不会变，称为Golden_image，从Flash的0地址存储。

第二个为更新文件，后面远程更新，更新的就是这个文件，称为Update_image，存放在某个地址处，这个地址有热启动地址寄存器（WBSTAR）指定。

配置过程大致如下：FPGA从FLASH的0地址处读取配置，遇到IPROG Command命令时，跳转到WBSTAR寄存器指定的地址，该地址存放Update_image的地址，此时FPGA尝试加载该地址处的比特流文件，配置成功的话，就执行该配置的功能。如果遇到配置错误，则触发FallBack，FPGA重新加载Golden_image。

1、ICAPE3 接口

FPGA实现IPROG通常有两种方式，一种是通过ICAP配置，一种是把相关指令嵌入bit文件中。与通过bit文件实现IPROG相比，通过ICAP更灵活。

在Xilinx FPGA 中ICAP(Internal Configuration Access Port) 指的是内部配置访问端口，其主要作用是通过内部配置访问端口（ICAP），用户可以在FPGA逻辑代码中直接读写FPGA内部配置寄存器（类似SelectMAP），从而实现特定的配置功能，例如Multiboot。
ICAP目前为止有三个版本，包括ICAP，ICAPE2以及ICAPE3。UltraScale系列对应ICAPE3，7系列对应ICAPE2，7系列之前的对应ICAP。

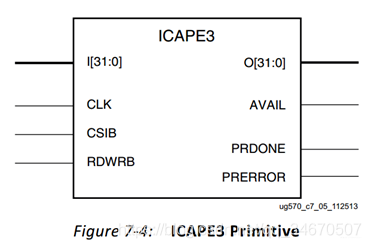

以下以ICAPE3 为例，ICAPE3 的接口如下：

2、IPROG指令

每个UltraScale系列的FPAG包括2个ICAPE3，但实际使用时只能例化并使用一个，默认顶部ICAPE3， 初级玩家采用默认的即可。

IPROG指令的作用跟外部Program_B管脚的作用类似，都是对FPGA芯片进行复位操作，该复位操作对FPGA内部的应用程序进行复位，复位过程中除专用配置管脚和JTAG管脚，其他输入/输出管脚均为高阻态，同时IPROG指令不能复位专用重配置逻辑，如WBSTAR寄存器、TIMER寄存器、BSPI寄存器和BOOTSTS寄存器。IPROG指令能够触发FPGA开启初始化流程，同时拉低INIT和Done信号。完成复位操作后，将默认的加载地址用热启动地址寄存器(Warm Boot Start Address，WB-STAR)中的新地址替换。

通过ICAP发送IPROG指令实现Multiboot的步骤如下：

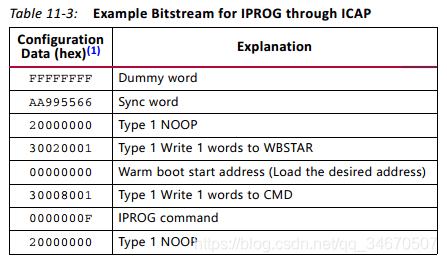

首先写入同步头 32’hAA995566, 然后将需要跳转到的bit文件的起始地址写入WBSTAR寄存器，最后写入IPROG（internal PROGRAM_B）指令。

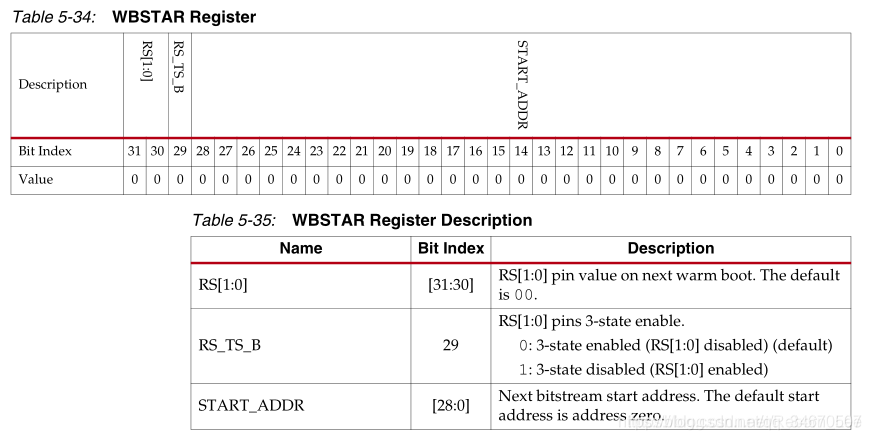

WBSTAR寄存器的格式，根据自己的要为Update_image分配在FLASH的地址，按照下面的格式生成一个32位数据。例如，我为Update_image分配的flash地址为0X00800000。

（1）对于BPI模式来说，可以通过RS[1:0]来控制具体位流的读取，也可以通过STAT_ADDR[28:0]地址来控制具体位流的读取。

（2）对于SPI模式来说，只有STAT_ADDR[23:0]地址来表征FLASH器件的地址，当使用32位地址的SPI（容量大于等于256Mb）时，需要将实际存储的高24地址赋值给STAT_ADDR[23:0]。因此在位流存储的起始地址早于255时，这就要求位流中的dummy数目要大于256个，否则就会出现易失部分有效位流读取，导致加载失败。为了安全起见，在使用大于等于256Mb的FLASH时，可以适当在位流头前加入Dummy。

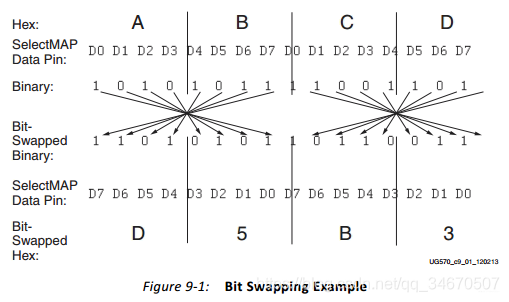

这里需要注意一点，ICAP以及SelectMAP都存在位反转（Bit Swapping），也就是说，上表中所有的数据需要进行位反转之后才能接到ICAP的输入接口，同理，ICAP输出的值需要进行位反转后才能与实际的值对应起来，位反转的示例如下图。

ICAPE3 例化示例

ICAPE3 进行例化，示例如下：

// ICAPE3: Internal Configuration Access Port

// UltraScale

// Xilinx HDL Language Template, version 2019.1

ICAPE3 #(

.DEVICE_ID(32’h03628093),//pre-programmed Device ID value，used for simulation

// purposes.

.ICAP_AUTO_SWITCH(“DISABLE”),//Enable switch ICAP using sync word

.SIM_CFG_FILE_NAME(“NONE”)//Raw Bitstream (RBT) file，parsed by the simulation

// model

)

ICAPE3_inst (

.AVAIL(AVAIL), // 1-bit output: Availability status of ICAP

.O(O), // 32-bit output: Configuration data output bus

.PRDONE(PRDONE),//1-bit output: Indicates completion of Partial Reconfiguration

.PRERROR(PRERROR),//1-bit output: Indicates Error during Partial Reconfiguration

.CLK(CLK), // 1-bit input: Clock input

.CSIB(CSIB), // 1-bit input: Active-Low ICAP enable

.I(I), // 32-bit input: Configuration data input bus

.RDWRB(RDWRB) // 1-bit input: Read/Write Select input

);

// End of ICAPE3_inst instantiation

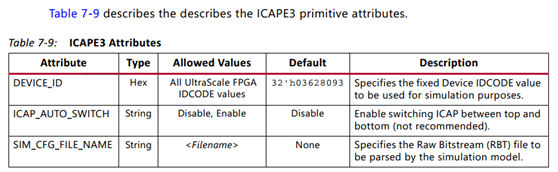

其中设备号DEVICE_ID需要查找USER GUIDE手册，而ICAP原语接口时序跟Select Map接口时序非常相似。SelectMap模式下，FPGA的配置和回读是通过CSI_B,RDWR_B和CCLK来控制的。

程序步骤

在发送IPROG指令之前，将默认的加载地址用热启动地址寄存器（Warm Boot Start Address，WB-STAR）中的新地址。

然后对ICAP核进行预配置。重载控制模块在收到触发信号后，第一个时钟周期将ICAP核的RDWRB信号和CSIBCSIB信号置高，第二个周期将RDWRB信号置底，CE信号置高，第三个周期将RDWRB信号置底，CSIB信号也置底。

接着在下面的8个时钟周期里，将指令队列中的控制命令逐个发出。

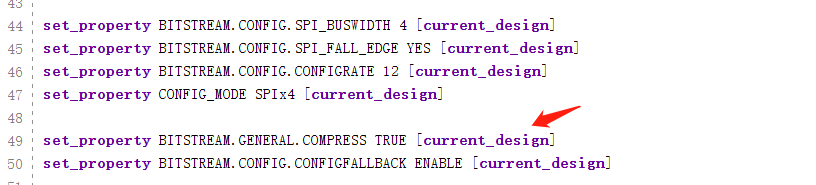

运行工程，生成位流Bit，在约束XDC文件中添加压缩等命令即可。

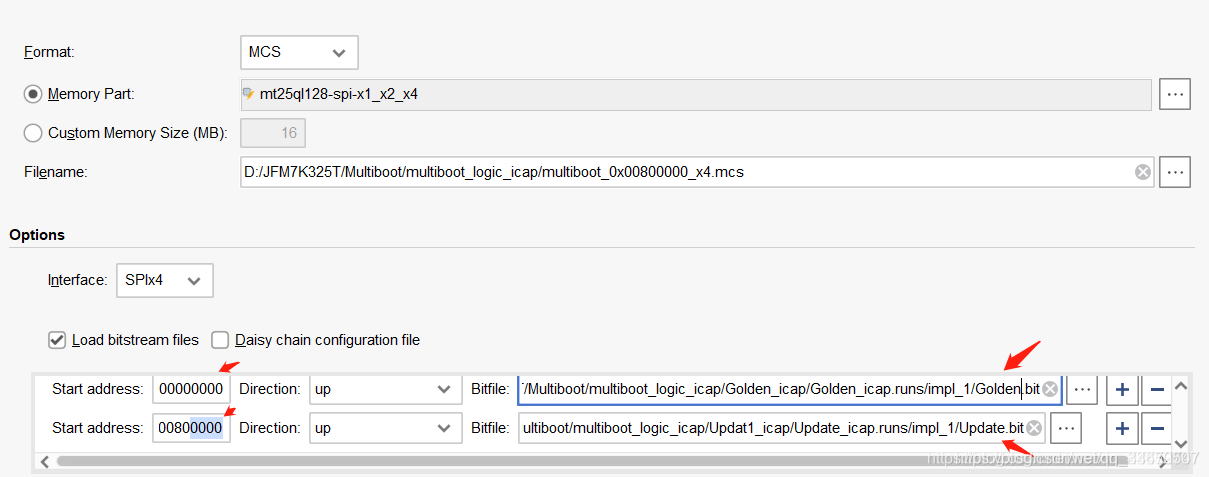

固化Mcs生成。Xilinx系列的FPGA需要将后缀名为mcs的内存镜像文件固化到外部配置存储器中，FPGA上电后才能自动加载配置文件。一般的mcs文件只包含一个bit流文件，多重启动的mcs固化文件包含多个bit流文件。在将多个bit流整合到mcs文件的过程中，需要指定每个bit流的起始地址，这样FPGA专用配置逻辑才能根据地址找到对应的bit流。在程序设计WBSTAR地址时，确定了Golden位流存储的起始地址为0X00000000，Update位流存储的起始地址为0X00800000，因此在将Bit整合到Mcs过程中需要指定对应的存储起始地址，否则就无法加载成功了。

在SPI的flash里烧写有A和B两个程序，FPGA上电后，自动加载A程序，根据外部给FPGA指示信号，FPGA自动切换加载B的程序，同时在B程序运行期间，根据外部给FPGA指示信号，FPGA自动切换加载A的程序。
