关于Altium Designer 差分线规则设置的方法纠偏

1. 本文适用于AD20以后版本。
2. 在AD的原理图及pcb的4年设计学习中，入门课是学校的AD09，简单的两层板绘制。后来因工作需要，就报了培训班，学习了基于AD19的相关使用方法。后来在很多的项目开发中，逐渐发现之前从书本、培训课、网络经验帖子学到的很多方法是错误的或者说是有BUG的。
3. 印象最深刻的错误是差分规则的创建引起的错误。目前网络所能查到的差分规则创建方法（除官网）都是基于PCB 编辑下，利用手动输入差分网络进行分类配对，创建差分线相关的规则参数。这样做其实是错误的，如果这样做，那么原理图每更新一次网表到PCB时都会要手动选择多次是否删除差分类或组。实际上很多使用者，在导入网表时直接就选择了更新网表选项。这样所有的差分类都会删除，到最后的DRC检验时就会找不到差分规则而不报错。或者说误报。
4. 那么什么是正确的使用方法呢，当然是在原理图中做好相关分类分组，加标签建分组，放差分标识。这样即使不是自己画板，交给PCB工程师时也会一目了然。
5. 下面来说一说正确的使用步骤

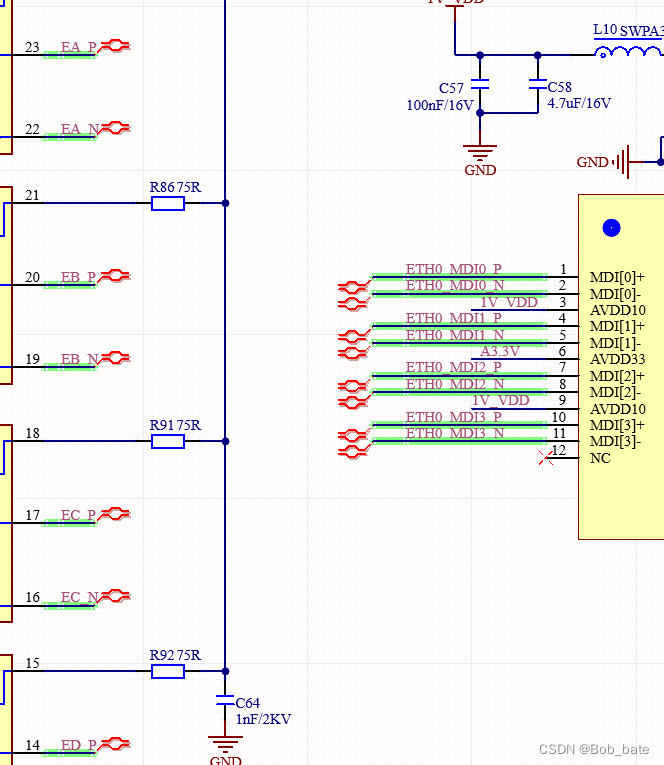

   ①原理图中找出需要差分的线，对网络标号进行差分命名。AD的差分后缀是_N/_P。如下图中的EA_N/EA_P

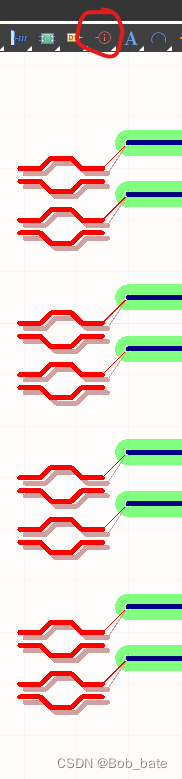

   ②放置差分对符号，红圈里下拉菜单可找到。如下图

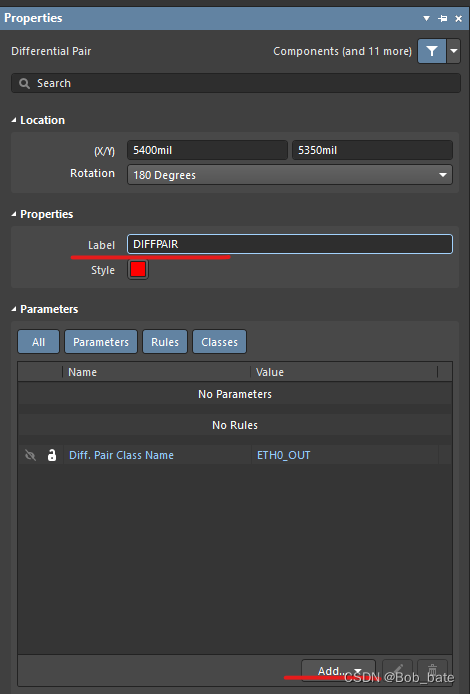

   ③双击差分对符号，进入Properties，对差分对进行、标签、分组、规则、颜色区分等操作。如下图，我在Parameters下的Parameters创建了一个ETH0_OUT的差分类/组。我给所有与ETH0_OUT相关的差分对都加上了同样的类/组。那么在导入PCB网表时，所有与ETH0_OUT相关的差分网络都会进行自动归类。

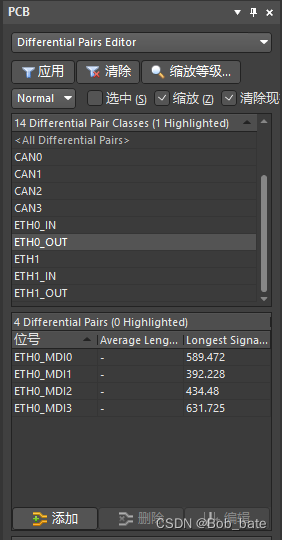

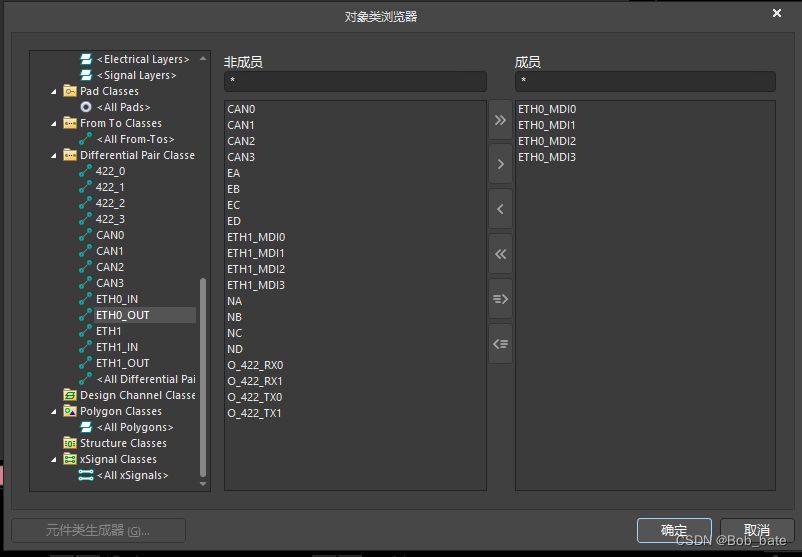

   ④来到PCB编辑器里，选择差分项，可以看到所有的差分对都进行分类/组了。D+C打开类管理器，也能看到。之后便可对不同的差分类进行具体的规则参数输入。

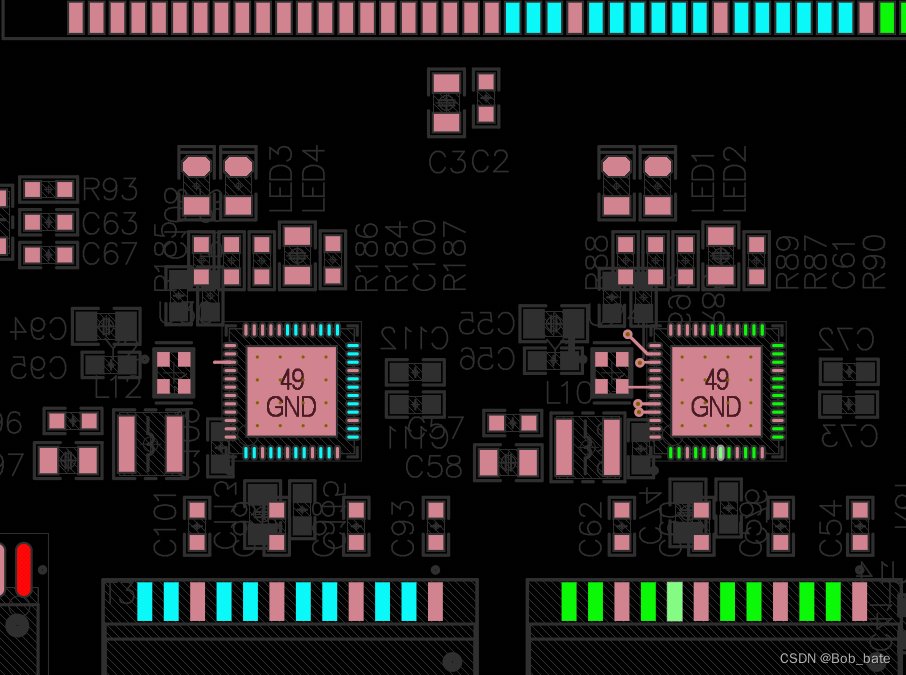

6. 在众多的差分线中，可以在原理图中进行颜色区分。在PCB布局布线时可以直观的看出流向。

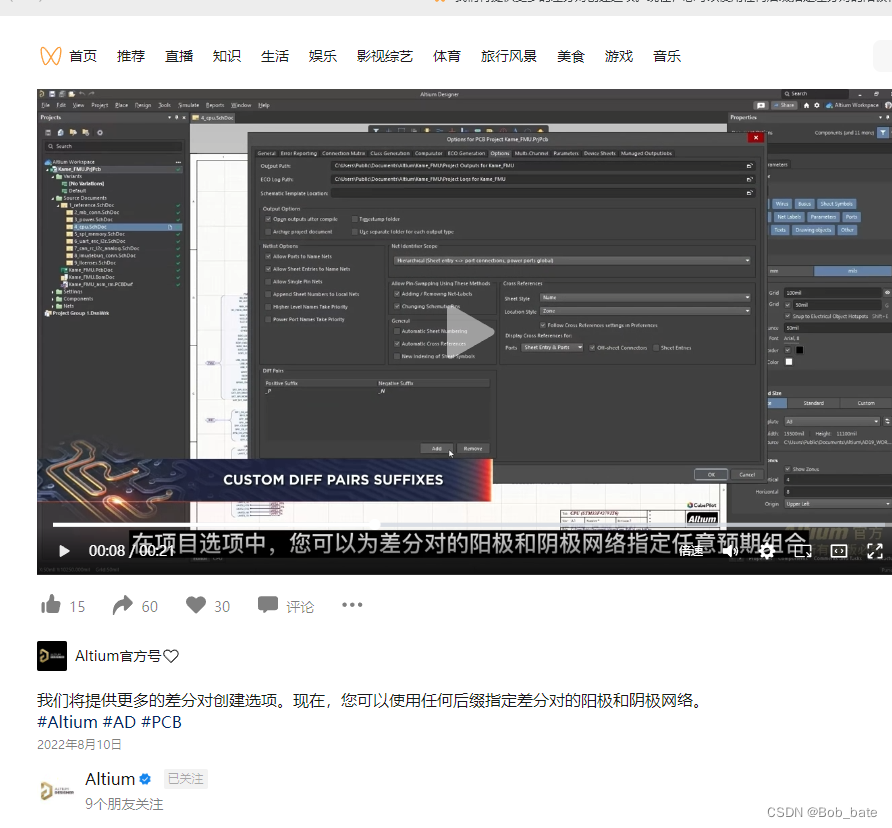

7. 最后，建议各位使用者学习的时候多参照官网给出的操作方法，不要盲目跟着网络上的帖子，免费网课等学习。Altium官网给出了很多免费的课程，可以跟着学习。微信视频号如下。
