机器学习笔记之概率图模型(三)贝叶斯网络之有向分离(D划分)

引言

上一节介绍了贝叶斯网络以及贝叶斯网络中条件独立性的识别：同父结构、顺序结构、$\mathcal{V}$型结构。本节将介绍判别变量/特征之间是否具备条件独立性的方法——$\mathcal{D}$划分。

回顾：贝叶斯网络的局部结构

在条件独立性的识别部分，介绍了三种贝叶斯网络中三个变量/特征之间的典型依赖关系：同父结构(Common Parent)、顺序结构、$\mathcal{V}$型结构(V-Structure)。

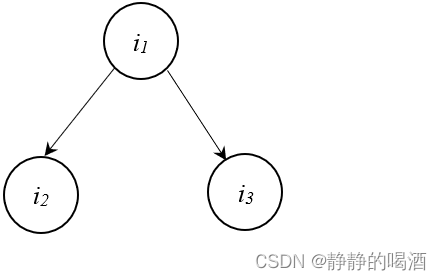

同父结构(Common Parent)

同父结构的变量依赖关系表示如下：

同父结构中变量/特征$i_1,i_2,i_3$之间的依赖关系可表示为：给定父结点$i_1$取值的条件下，$i_2,i_3$之间条件独立。对应数学符号表示如下：
$$\begin{gathered} i_2\perp i_3\mid i_1 \\ \mathcal{P}(i_2,i_3\mid i_1)=\mathcal{P}(i_3\mid i_1)\cdot \mathcal{P}(i_2\mid i_1) \end{gathered}$$

顺序结构

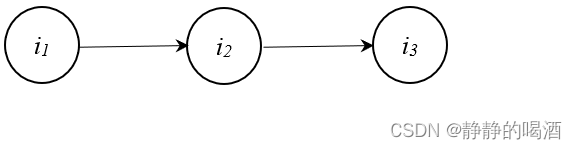

顺序结构的变量依赖关系表示如下：

顺序结构中变量/特征$i_1,i_2,i_3$之间的依赖关系可表示为：给定结点$i_2$取值的条件下，$i_1,i_3$之间条件独立。对应数学符号表示如下：
$$\begin{gathered} i_1\perp i_3\mid i_2 \\ \mathcal{P}(i_1,i_3\mid i_2)=\mathcal{P}(i_3\mid i_2)\cdot \mathcal{P}(i_1\mid i_2) \end{gathered}$$

$\mathcal{V}$型结构(V-Structure)

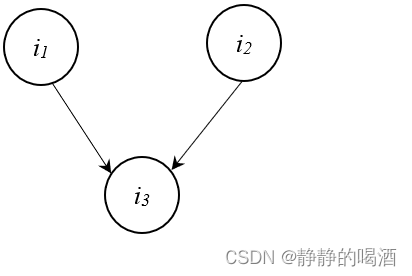

$\mathcal{V}$型结构的变量依赖关系表示如下：

$\mathcal{V}$型结构中变量/特征$i_1,i_2,i_3$之间的依赖关系可表示为：若$i_3$取值未知的条件下，$i_1,i_2$之间条件独立；若给定$i_3$取值的条件下，$i_1,i_2$必不独立。对应数学符号表示如下：
$\mathcal{P}(i_3\mid i_1,i_2)$即表示$i_3$是在$i_1,i_2$给定的条件下，以‘条件概率’形式表现出的未知状态。
$$\mathcal{P}(i_3\mid i_1,i_2)\to \mathcal{P}(i_2)=\mathcal{P}(i_2\mid i_1)$$

关于贝叶斯网络局部结构的补充

关于$\mathcal{V}$型结构中的条件独立性，譬如：某变量$\mathcal{C}$未知的条件下，变量$\mathcal{A}$与变量$\mathcal{B}$之间相互独立 的情况，满足这种情况的条件独立性也称 边际独立性 (Marginal Independence)。数学符号表示如下：
这种独立性区别于‘一般的条件独立性’$i_1\perp i_2$。
$$\begin{gathered} \mathcal{P}(i_3\mid i_1,i_2)\to \mathcal{P}(i_2)=\mathcal{P}(i_2\mid i_1) \\ {i}_1\perp \perp i_2 \end{gathered}$$

一个变量的取值与否，是否对另外两个变量的独立性产生影响，这个现象并不是$\mathcal{V}$型结构特有的现象。

事实上，同父结构、顺序结构同样也存在这种现象：

• 同父结构：
  • 给定结点$i_1$取值的条件下，$i_2,i_3$之间条件独立。即$i_2\perp i_3\mid i_1$成立；
  • (相反)结点$i_1$取值未知的条件下，$i_2,i_3$之间条件不独立。即$i_2\perp \perp i_3$不成立。
• 顺序结构：
  • 给定结点$i_2$取值的条件下，$i_1,i_3$之间条件独立。即$i_1\perp i_3\mid i_2$成立；
  • (相反)结点$i_2$取值未知的条件下，$i_1,i_3$之间条件不独立。即$i_1\perp \perp i_3$不成立。

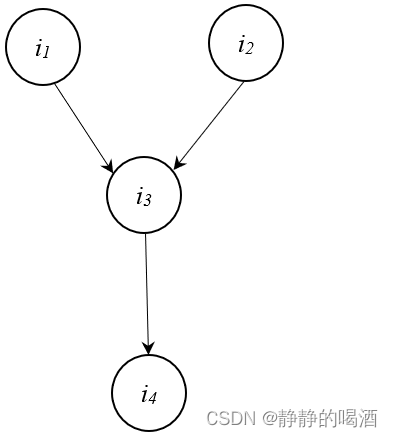

如果将贝叶斯网络结构再复杂一些。如下图表示：

讨论：变量$i_4$取值的确定与否，对$i_1,i_2$两个变量间的独立性发生什么影响？
推导过程如下：

• 通过因子分解描述该形状的联合概率分布$\mathcal{P}(i_1,i_2,i_3,i_4)$：
  $$\mathcal{P}(i_1,i_2,i_3,i_4)=\mathcal{P}(i_1)\cdot \mathcal{P}(i_2)\cdot \mathcal{P}(i_3\mid i_1,i_2)\cdot \mathcal{P}(i_4\mid i_3)$$
• 通过联合概率分布的链式法则求解联合概率分布$\mathcal{P}(i_1,i_2,i_3,i_4)$：
  $$\mathcal{P}(i_1,i_2,i_3,i_4)=\mathcal{P}(i_1)\cdot \mathcal{P}(i_2\mid i_1)\cdot \mathcal{P}(i_3\mid i_1,i_2)\cdot \mathcal{P}(i_4\mid i_1,i_2,i_3)$$
• 上述两个公式描述的是同一概率分布，则有：
  $$\mathcal{P}(i_1)\cdot \mathcal{P}(i_2)\cdot \mathcal{P}(i_3\mid i_1,i_2)\cdot \mathcal{P}(i_4\mid i_3)=\mathcal{P}(i_1)\cdot \mathcal{P}(i_2\mid i_1)\cdot \mathcal{P}(i_3\mid i_1,i_2)\cdot \mathcal{P}(i_4\mid i_1,i_2,i_3)$$
  经过化简，则有：
  $$\mathcal{P}(i_2)\cdot \mathcal{P}(i_4\mid i_3)=\mathcal{P}(i_2\mid i_1)\cdot \mathcal{P}(i_4\mid i_1,i_2,i_3)$$
• 根据贝叶斯网络，观察：结点$i_4$只和$i_3$存在直接关联关系，而与$i_1,i_2$无直接关联关系。因而有：
  由于无直接关联关系，$i_2,i_3$是否给定，对$i_4$的条件概率结果不产生影响。
  $$\mathcal{P}(i_4\mid i_3)=\mathcal{P}(i_4\mid i_1,i_2,i_3)$$
  将该式代入上式中，则有：
  $$\mathcal{P}(i_2)=\mathcal{P}(i_2\mid i_1)$$

由于$\mathcal{P}(i_2)=\mathcal{P}(i_2\mid i_1)$是基于$\mathcal{P}(i_4\mid i_3)=\mathcal{P}(i_4\mid i_1,i_2,i_3)$条件下成立的，基于上一节$\mathcal{V}$型结构的规律，$i_4$在‘|’前面，说明$i_4$是未知状态。

因而有如下表达：在结点$i_4$取值未知的情况下，$i_1,i_2$相互独立；相反，结点$i_4$给定的条件下，$i_1,i_2$必不独立。
$i_4$结点与$i_3$结点存在‘相同的性质’~

$\mathcal{D}$划分(D-Separation)

$\mathcal{D}$划分是 判断有向图中变量(变量集合)间是否存在条件独立性 的一种方法。

$\mathcal{D}$划分本质上是上述示例的更普遍、更泛化的方法表示。某样本集合$\mathcal{X}$的特征$(x_1,x_2,\cdots ,x_p)$划分为如下三个变量集合：
$$x_{\mathcal{A}},x_{\mathcal{B}},x_{\mathcal{C}}$$
并且$x_{\mathcal{A}},x_{\mathcal{B}},x_{\mathcal{C}}$集合内元素互不相交。
如何基于上述三个集合描述条件独立性：$x_{\mathcal{A}}\perp x_{\mathcal{C}}\mid x_{\mathcal{B}}$

使用文字方式描述上述条件独立性：当变量集合$x_{\mathcal{B}}$中的特征给定的条件下，变量集合$x_{\mathcal{A}}$和变量集合$x_{\mathcal{C}}$中的特征相互独立。

场景构建：

• 假设$l_a$是变量集合$x_{\mathcal{A}}$中的一个变量/特征；
• $l_c$是变量集合$x_{\mathcal{C}}$中的一个变量/特征；
• 并且在贝叶斯网络中 $l_a,l_c$之间存在边，并且边上存在一个非$l_a,l_c$的变量/特征构成的结点，定义其为$l_b$：
  个人理解：D划分只是一个泛化的表示，我们只能判定‘若结点之间相互独立 -> '该对结点'必不在同一集合中(即相互独立)；但是并不能判定'某对结点'在一个集合中。’

$\mathcal{D}$划分对三种局部结构的描述表示如下：

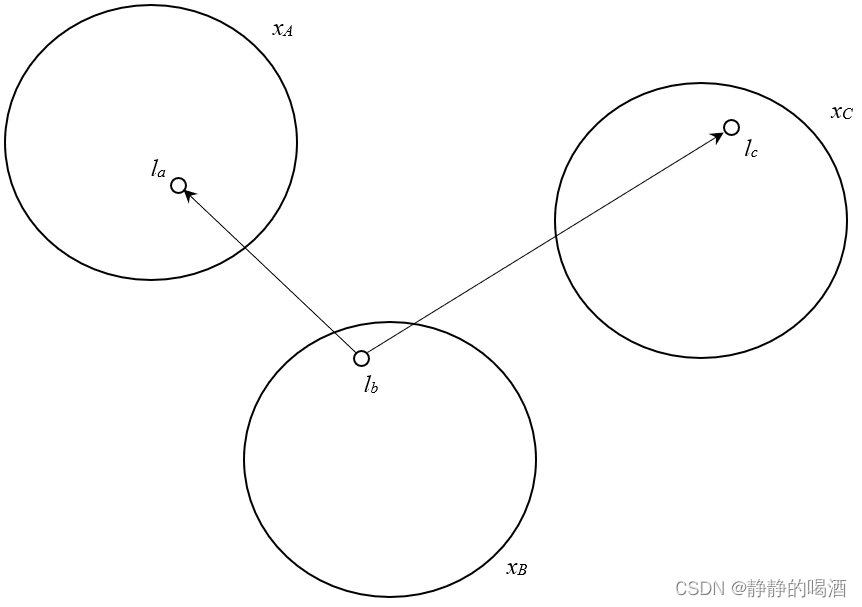

• 如果$l_a,l_b,l_c$满足同父结构，有：$l_b$必存在于$x_{\mathcal{B}}$集合中。图像表示如下：

  只有$l_b\in x_{\mathcal{B}}$时，在给定集合$x_{\mathcal{B}}$中的各特征时，$l_b$才会被给定，从而实现 $l_a,l_c$相互独立：
  $$l_a\perp l_c\mid l_b$$
  如果对于$\forall l_a\in x_{\mathcal{A}},\forall l_c\in x_{\mathcal{C}}$ 满足：

  • $l_a,l_c$之间存在边，并且边上存在一个非$l_a,l_c$的变量/特征构成的结点$l_b$，且构成同父结构；
  • $l_b\in x_{\mathcal{B}}$；

  则有：$x_{\mathcal{A}}\perp x_{\mathcal{C}}\mid x_{\mathcal{B}}$

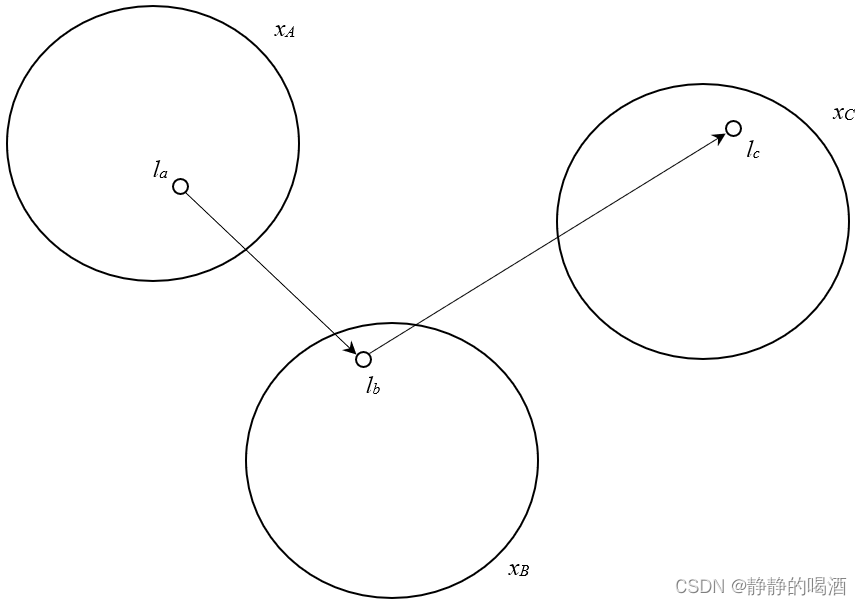

• 如果$l_a,l_b,l_c$满足顺序结构，有：$l_b$必存在于$x_{\mathcal{B}}$集合中。图像表示如下：

  如果$\forall l_a\in x_{\mathcal{A}},\forall l_c\in x_{\mathcal{C}}$ 满足：

  • $l_a,l_c$之间存在边，并且边上存在一个非$l_a,l_c$的变量/特征构成的结点$l_b$，且构成顺序结构；
  • $l_b\in x_{\mathcal{B}}$；

  则有：$x_{\mathcal{A}}\perp x_{\mathcal{C}}\mid x_{\mathcal{B}}$

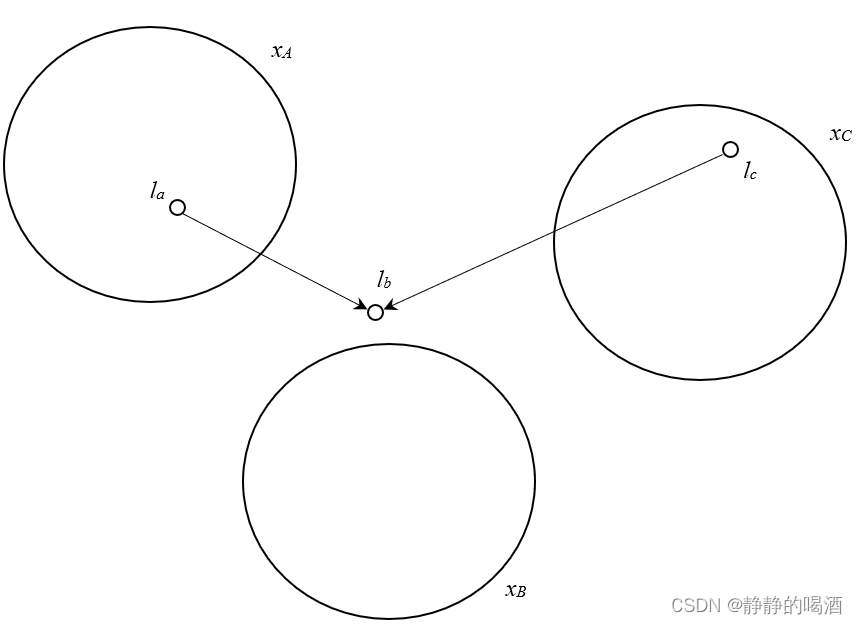

• 如果$l_a,l_b,l_c$满足$\mathcal{V}$型结构，不同于上述两种结构，此时：$l_b$必不存在于$x_{\mathcal{B}}$集合中。图像表示如下：

  如果此时再次给定$x_{\mathcal{B}}$集合中的特征时，由于$l_b\notin x_{\mathcal{B}}$，从而$l_b$没有被给定，根据$\mathcal{V}$型结构的定义，使得$l_a,l_c$相互独立。
  如果$\forall l_a\in x_{\mathcal{A}},\forall l_c\in x_{\mathcal{C}}$ 满足：

  • $l_a,l_c$之间存在边，并且边上存在一个非$l_a,l_c$的变量/特征构成的结点$l_b$，且构成$\mathcal{V}$型结构；
  • $l_b\notin x_{\mathcal{B}}$；

  则有：$x_{\mathcal{A}}\perp x_{\mathcal{C}}\mid x_{\mathcal{B}}$

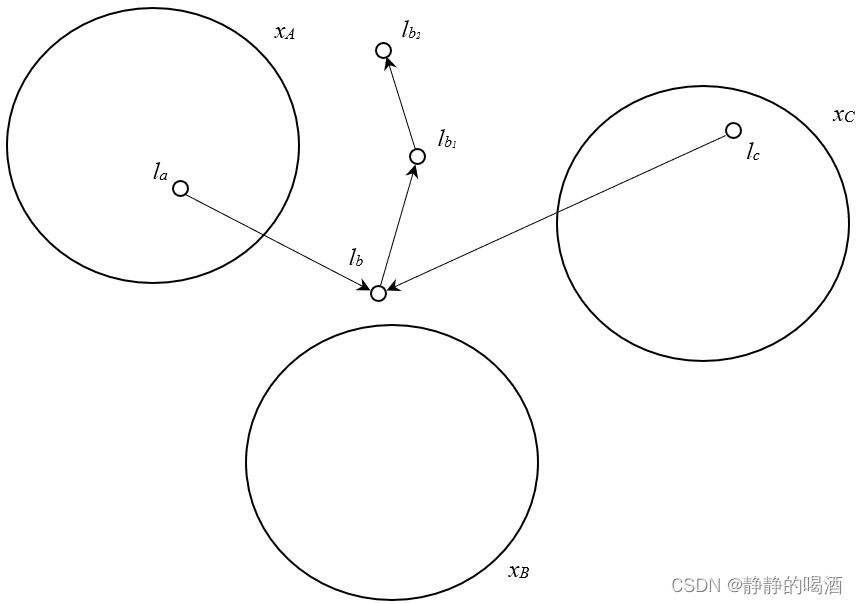

• 如果$l_a,l_b,l_c$满足$\mathcal{V}$型结构，$l_b$结点存在一个或多个子节点，有：$l_b$及其子结点均不存在于$x_{\mathcal{B}}$集合中。图像表示如下：

  在上面的推导中证明了$l_b$的子节点和$l_b$存在相同性质。如果$\forall l_a\in x_{\mathcal{A}},\forall l_c\in x_{\mathcal{C}}$ 满足：

  • $l_a,l_c$之间存在边，并且边上存在一个非$l_a,l_c$的变量/特征构成的结点$l_b$，构成$\mathcal{V}$型结构，并且$l_b$存在子节点$l_{b_1},l_{b_2},\cdots$；
  • $l_b,l_{b_1},l_{b_2},\cdots \notin x_{\mathcal{B}}$；

  则有：$x_{\mathcal{A}}\perp x_{\mathcal{C}}\mid x_{\mathcal{B}}$

当然，在真实环境中，大概率不存在只包含一种结构，更多的是上述几种结构的混合形式。每种结构均包含2个条件，按照对应条件进行判定即可。

这种判定规则被称为全局马尔可夫性(Global Markov Property)：给定两个变量子集的分离集(Separating Set)，则两个变量子集相互独立。
这里是‘贝叶斯网络’对‘全局马尔可夫性’的使用，后续在马尔可夫随机场中会继续介绍。

$\mathcal{D}$划分与道德图

为了分析贝叶斯网络中各变量间的条件独立性，我们需要使用$\mathcal{D}$划分将 有向图转化为无向图：

• 找出贝叶斯网络中所有的 $\mathcal{V}$型结构，并将$\mathcal{V}$型结构的两个父结点加上一条无向边；
• 将图中所有的有向边改为无向边；

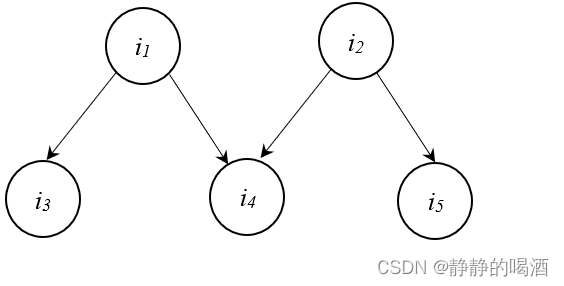

示例：以西瓜书P157页的有向图进行修改。具体图像表示如下：

观察：上图中一共包含一个 $\mathcal{V}$型结构，两个同父结构。将$\mathcal{V}$型结构的 两个父节点$i_1,i_2$ 用无向边相连，再将有向边改为无向边，最终结果表示如下：

上述转化后的图结果被称作道德图(Moral Graph)。名字含义即：子节点的父母(子节点的两个父节点)要建立牢固的关联关系。

道德图能够直观地找到变量间的条件独立性。假设图中红圈部分称为变量集合$\mathcal{Z}$，在变量集合$\mathcal{Z}$被观测的情况下，变量$i_1,i_5$能够被变量集合$\mathcal{Z}$分开，即 将变量集合$\mathcal{Z}$去除后，$i_1,i_5$分属两个不同的连通分支：

称$i_1,i_5$被变量集合$\mathcal{Z}$有向分离($\mathcal{D}$划分)。由于无向图不存在类似于有向图的各种结构，因此可以直观地找到所有条件独立关系。如$i_1\perp i_5\mid i_2,i_3\perp i_5\mid i_2$等。
$i_3\perp i_5\mid i_2$关系更加特殊一些。因为它们之间的路径上存在多个变量：
$$\begin{gathered} i_3\to i_1\to i_2\to i_5 \\ {i}_3\to i_1\to i_4\to i_2\to i_5 \end{gathered}$$

但每个路径都存在被观测的节点。因此在道德图中，整个路径中只要存在节点被观测，对应结点之间必然相互独立。

从关联关系的角度认识道德图

道德图产生的想法是：将有向图转为无向图。产生这种想法的原因在于：相比于有向图，无向图对于关联关系的表达虽然没有有向图精确，但更加泛化。

有向图表示的是 显式的因果关系，谁是给定条件，谁是未知，一目了然：
$$\mathcal{P}(\mathcal{X})=\prod _{i=1}^p\mathcal{P}(x_i\mid x_{pa(i)})$$
无向图表示的是 存在的相关性，相比于有向图，它表示的结果更加宽泛，没有具体的指向关系：
$x_{{\mathcal{C}}_i}$表示最大团。团的相关描述见‘马尔可夫随机场’传送门
$$\mathcal{P}(\mathcal{X})=\frac{1}{\mathcal{Z}}\prod _{i=1}^{\mathcal{K}}\psi (x_{{\mathcal{C}}_i})$$
在后续推断过程中，不需要界定其是有向图还是无向图。在信念传播介绍中马尔可夫链结构的红蓝箭头就是这种表示。

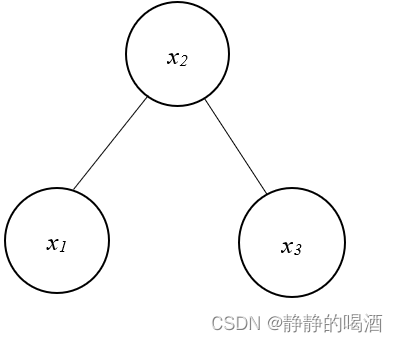

此时，回顾贝叶斯网络中的三种结构：同父结构、顺序结构、$\mathcal{V}$型结构。如果将三种结构的箭头去掉，只存在一种结构：

并不是说有向图转化为无向图，仅将箭头去掉就可以了，需要观察 箭头去掉之后，对应的无向图是否影响原来结构结点之间的条件独立性。

同父结构与对应道德图

观察同父结构与对应道德图对于联合概率分布$\mathcal{P}(x_1,x_2,x_3)$的表示对比：
$$\{\begin{array}{l}\mathcal{P}(x_1,x_2,x_3)=\mathcal{P}(x_2)\cdot \mathcal{P}(x_1\mid x_2)\cdot \mathcal{P}(x_3\mid x_2)\\ \mathcal{P}(x_1,x_2,x_3)=\frac{1}{\mathcal{Z}}{\psi }_{12}(x_1,x_2)\cdot {\psi }_{23}(x_2,x_3)\end{array}$$
从结点变量的角度，可以对有向图结果进行划分：
并准确地描述了$x_1,x_3$之间的条件独立性。因为在道德图中，$x_1,x_3$分别属于不同的最大团。
$$\{\begin{array}{l}\mathcal{P}(x_2)\cdot \mathcal{P}(x_1\mid x_2)\to {\psi }_{12}(x_1,x_2)\\ \mathcal{P}(x_3\mid x_2)\to {\psi }_{23}(x_2,x_3)\end{array}$$

顺序结构与对应道德图

观察顺序结构与对应盗的图对于联合概率分布$\mathcal{P}(x_1,x_2,x_3)$的表示对比：
$$\{\begin{array}{l}\mathcal{P}(x_1,x_2,x_3)=\mathcal{P}(x_1)\cdot \mathcal{P}(x_2\mid x_1)\cdot \mathcal{P}(x_3\mid x_2)\\ \mathcal{P}(x_1,x_2,x_3)=\frac{1}{\mathcal{Z}}{\psi }_{12}(x_1,x_2)\cdot {\psi }_{23}(x_2,x_3)\end{array}$$
在划分的过程中，从结点变量的角度，可以对有向图结果进行划分：
‘顺序结构’与‘同父结构’的条件独立性相同，因此，也可以将变量分别正确的划分进两个最大团中。
$$\{\begin{array}{l}\mathcal{P}(x_1)\cdot \mathcal{P}(x_2\mid x_1)\to {\psi }_{12}(x_1,x_2)\\ \mathcal{P}(x_3\mid x_2)\to {\psi }_{23}(x_2,x_3)\end{array}$$

$\mathcal{V}$型结构与对应道德图

观察$\mathcal{V}$型结构与对应道德图对于联合概率分布$\mathcal{P}(x_1,x_2,x_3)$的表示对比：
$$\{\begin{array}{l}\mathcal{P}(x_1,x_2,x_3)=\mathcal{P}(x_1)\cdot \mathcal{P}(x_3)\cdot \mathcal{P}(x_1,x_3\mid x_2)\\ \mathcal{P}(x_1,x_2,x_3)=\frac{1}{\mathcal{Z}}{\psi }_{12}(x_1,x_2)\cdot {\psi }_{23}(x_2,x_3)\end{array}$$

注意：$\mathcal{P}(x_1,x_3\mid x_2)$一项中就包含了三个变量，这意味着它对应的无向图结果中必须包含三个变量结点的团结构。
这也暗含‘V型结构’的描述：给定$x_2$条件下，$x_1,x_3$必不独立。

但实际上对应无向图中最多只包含两个结点的团，这说明：仅仅通过去掉有向图的箭头，无法表示$\mathcal{V}$型结构的条件独立性关系。

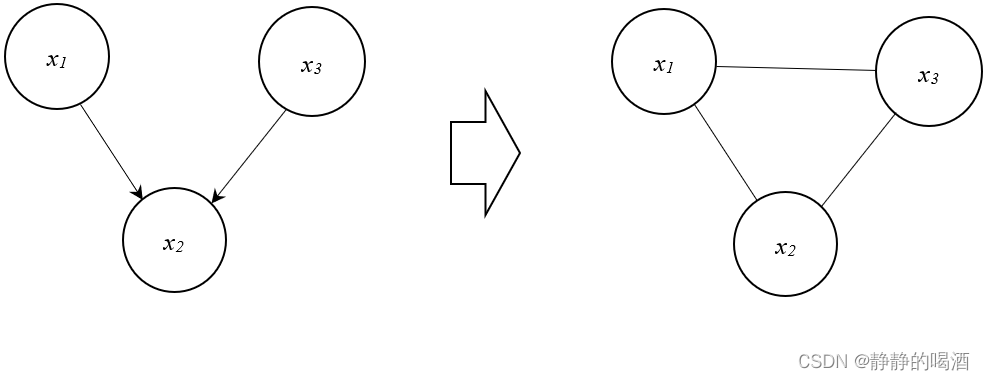

如何对有向图进行改进，使其能够表示$\mathcal{V}$型结构的条件独立性，即 在两个父结点之间连接一条边，使三个变量结点组成一个极大团：

观察改进后的道德图与$\mathcal{V}$型结构：
最大团发生了变化。
$$\begin{gathered} \mathcal{P}(x_1,x_2,x_3)=\frac{1}{\mathcal{Z}}{\psi }_{123}(x_1,x_2,x_3) \\ {\psi }_{123}(x_1,x_2,x_3)\to \mathcal{P}(x_1)\cdot \mathcal{P}(x_3)\cdot \mathcal{P}(x_1,x_3\mid x_2) \end{gathered}$$

因此，将有向图转化为无向图时，仅对 $\mathcal{V}$型结构进行修改。

相关参考：
机器学习 - 周志华著
机器学习-概率图模型3-贝叶斯网络-Representation-D-Separation
机器学习-概率图模型-概念补充-道德图（Moral Graph）
