色差和去紫边

目录

1、介绍：

2、色差导致紫边出现的成因：

3、紫边的表现形式：

4、如何矫正紫边

5、紫边的其他特点

6、depurple 的设计难点 :

1、介绍：

图像边缘出现紫色的颜色，类似情况一般会出现在HDR场景中、高亮区及大fov的场景中，这种现像主要在安防及全景相机中比较常见，导致紫边出现的因素有很多，有demosaic、色散、还有光在sensor里面产生的一些映射，下面主要介绍的是镜头色差（色散）引起的紫边；

2、色差导致紫边出现的成因：

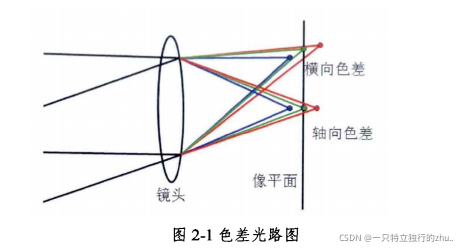

镜头没有把不同波长的光线聚集到同一焦平面（不同波长的光线焦距是不同的），成像系统一般将绿色通道准确对焦，然而由于镜头色差，蓝色和红色通道不能完全准确对焦，从而使物体边缘出现紫红色的色边；

注：1>.实际就是色差导致了R≠G≠B，所以才会有了颜色；紫色就是R、B通道的分量 > G通道的分量；

       2>.色散是指 不能把不同波长光线聚焦到同一点的 现象，色差是指色散导致的结果；

3、紫边的表现形式：

如下图所示，紫边的表现形式不一定就是紫色的， 紫边就是R和B，相对于G有了偏移，以及偏移的方向和程度不同，导致了紫边出现的颜色和宽度都有差异；

4、如何矫正紫边

4.1、一般ISP有两个模块：

    C hromatic  A berration Correction：矫正镜头色差导致的紫边，有的在raw域，有的在yuv域处理 （大部分isp都有）；

    depurple：处理前处理中没矫正干净，或者别的一些原因出现的紫边（不一定每个isp都有）；

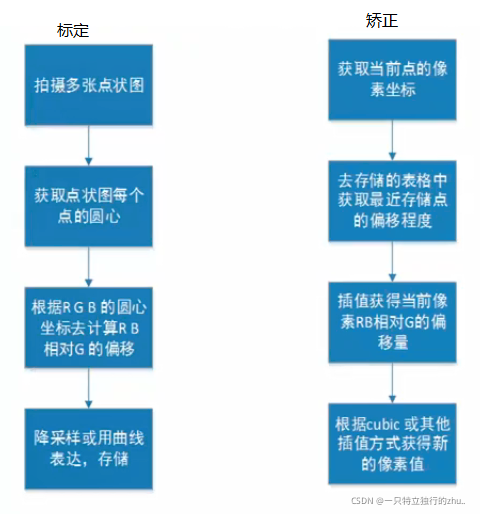

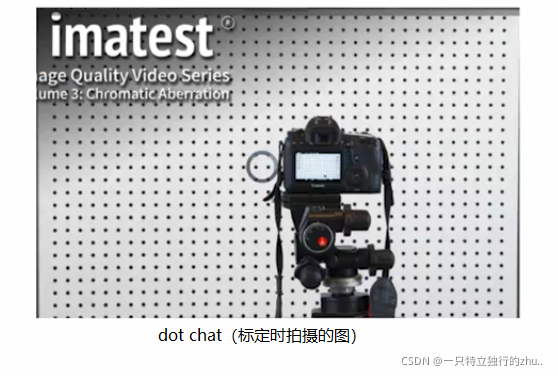

4.2、 C hromatic  A berration Correction 的处理流程

4.3、depurple的处理流程

5、紫边的其他特点

可以通过如下特性判断是否是紫边，从而再去矫正它；

5.1、出现在边界等对比度比较高的地方；

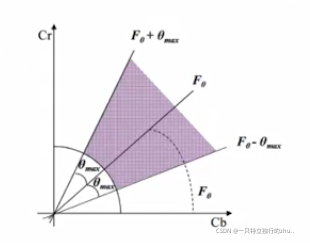

5.2、颜色基本在一定范围之内；

6、depurple 的设计难点 （ 为什么很多isp没有此模块呢 ）：

• 硬件设计line buffer 很大（ 标定矫正中的存储、插值）；
• depurple 后饱和度降低会感觉不自然，有时反而比矫正前变差了;
• 误检测 (如下图，将紫色衣服检测出错了)；

注：文章整理参考自大话成像数字成像系统课程第24课时；
