FPGA中的小数运算

最近在图像算法的中间遇到一下小数的运算问题，虽然之前也遇到很多次，但是这次记录下来。



                          R = 1.164(Y-16) + 1.596(Cr-128)
                          G = 1.164(Y-16) - 0.391(Cb-128) - 0.813(Cr-128)
                          B = 1.164(Y-16) + 2.018(Cb-128）

遇到的一些问题是，色彩空间的转换问题，其中使用到的小数运算。

来看一个实例   dout = data*1.8  + 32;  在整个算式中需要用到一次小数的乘法

加入Quartus2中进行编译 会发现 在小数乘法这一行会报错，这说明小数是没有办法直接进行乘法的。

 解决这个问题的一般思路就是，先对小数进行扩大，计算之后再进行相同倍数的缩小，当然其中避免不了精度的丢失，以及计算效率的问题。

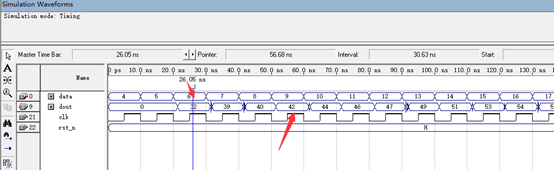

 经过上述思路，我们对程序进行简单的变换，看一下仿真结果，可以发现 经过3个clk输出的结果是正确的（有保留）。

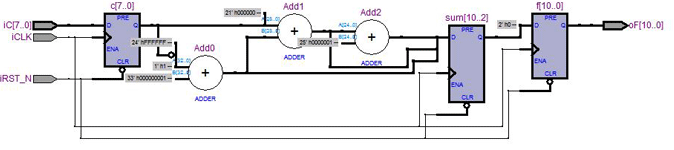

综合出来的RTL如图所示，为了解决计算中的效率问题，提高整个时钟的运行速度可以增加pipline进行优化。
