滤波器那点事儿(三) 一阶高通(HPF)滤波器

于 2025-04-13 17:12:44 发布
阅读量275 收藏
点赞数 2
分类专栏： 滤波器 文章标签： matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_36608205/article/details/147194127
版权

1、 滤波器特性

通高频阻低频，在截止频率处，幅值衰减-3dB,相位超前45°。

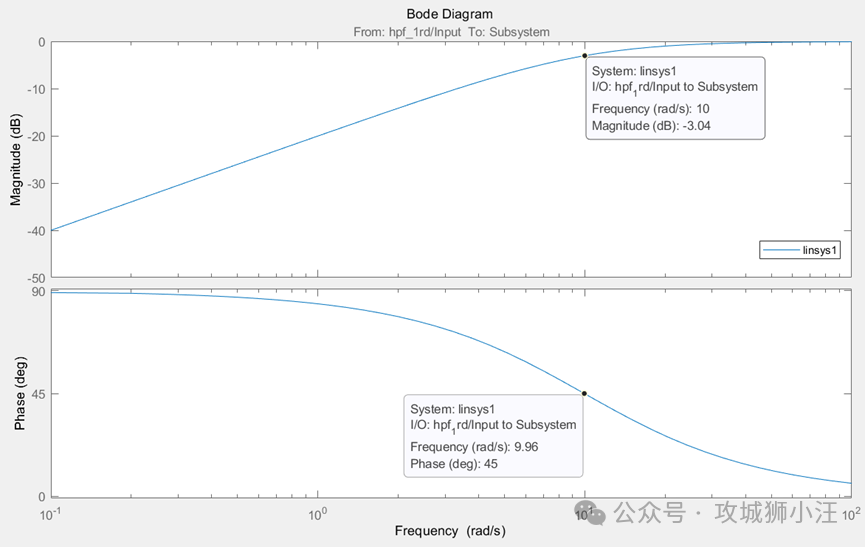

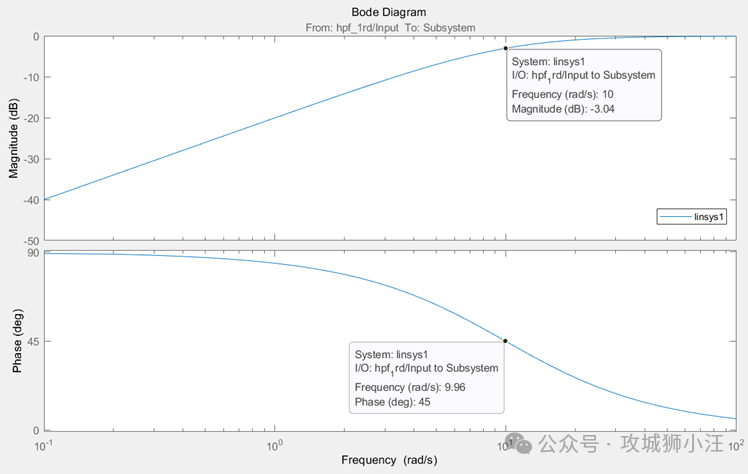

2、 Bode图

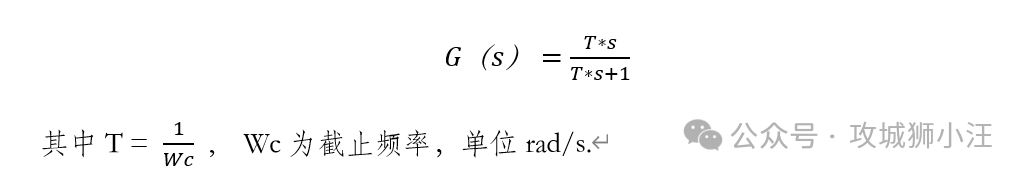

3、传递函数

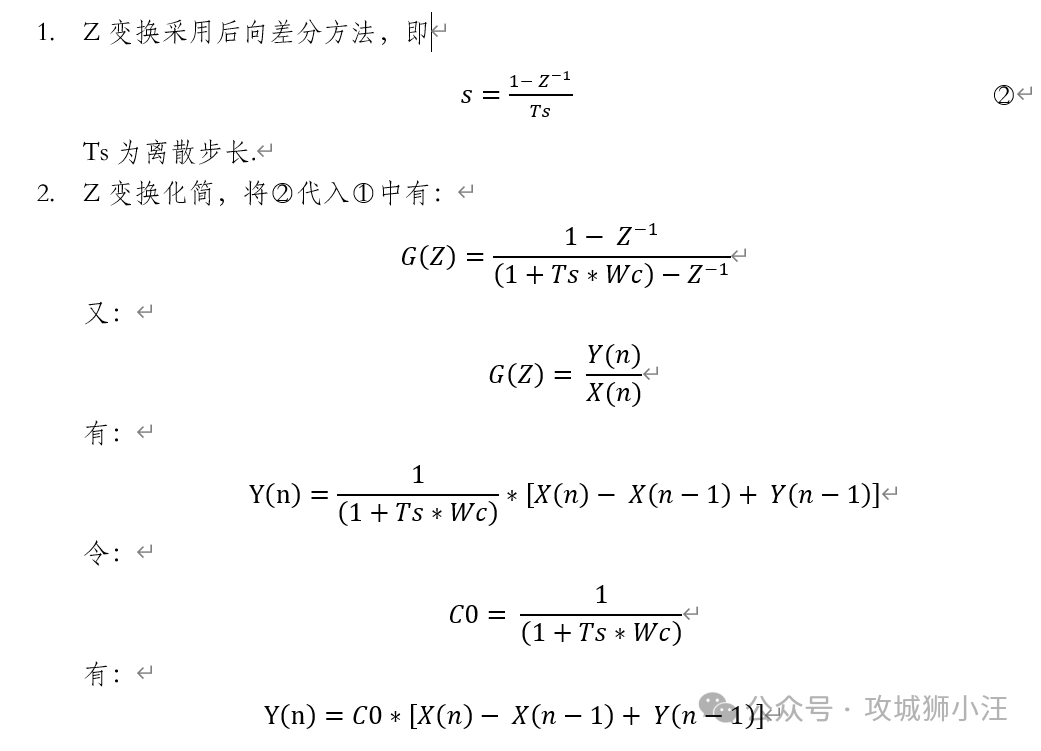

4、 离散化

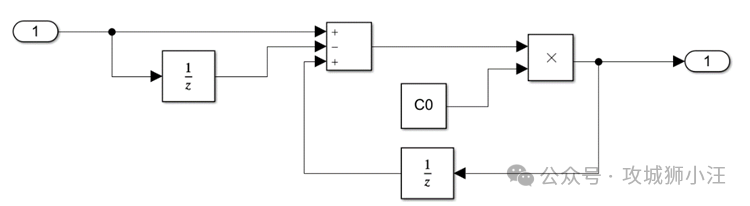

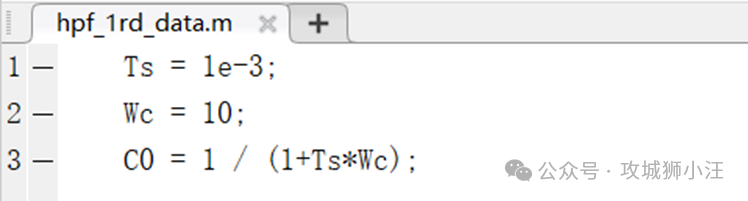

5、仿真验证




6、感谢看到最后
　　1、如果你持有不同的看法，欢迎你在文章下方进行留言、评论~
　　2、如果对你有帮助，或者你认可的话，欢迎给个小点赞，支持一下~
