DBC文件的制作

Msg Name 报文名称

Msg Type 报文类型

Msg ID 报文标识符

Msg Send Type 报文发送类型

Msg Cycle Time(ms) 报文发送周期

Msg Length(Byte) 报文长度

Signal Type 信号类型

Signal Name 信号名称

Signal Description 信号描述

Byte Order 排列格式

Start_Bit 起始位

Signal Length（Bit） 信号长度

Data Type 数据类型

Resolution 精度

Offset 偏移量

Signal Min.Value 信号最小值

Signal Max.Value 信号最大值

Signal Unit 信号单位

Signal Value Description 信号值描述

GenSigStartValue 信号初始值

GenSigInactiveValue 信号无效值

GenSigSendType 信号发送类型

GenMsgCycleTimeFast 报文发送的快速周期(ms)

GenMsgNrOfRepetition 报文快速发送的次数

GenMsgDelayTime 报文延时时间(ms)

VCU

DCDC

BMS

MCU

ABS

TBOX

IP

MCU_can1_msg1

CAN Extended

0x12345678

Cycle

999

8

0

0

0

S

R

Normal

wendu1

温度

Intel

0

16

unsigned

0.1

-300

-300

6253.5

Nm

0x0

0x0

Cycle

Normal

kongzhi1

控制数据

Intel

16

16

unsigned

1

0

0

65535

rpm

0x0

0x0

Cycle

Normal

max

最大值

Intel

32

1

unsigned

1

0

0

1

0x0=未使能; 0x1=使能;

0x0

0x0

Cycle

Normal

min

最小值

Intel

33

1

unsigned

1

0

0

1

0x0=未使能; 0x1=使能;

0x0

0x0

Cycle

MCU_can1_msg1

CAN Extended

0x1222333

Cycle

1111

8

0

0

0

S

R

R

R

R

Normal

wendu1_pro

温度报警

Intel

0

1

unsigned

1

0

0

1

0x0

0x0

Cycle

Normal

kongzhi1_f

控制错误等级

Intel

1

1

unsigned

1

0

0

1

0x0

0x0

Cycle

Normal

max_ack

最大值回应

Intel

2

1

unsigned

1

0

0

1

0x0

0x0

Cycle

Normal

min_ack

最小值回应

Intel

3

3

unsigned

1

0

0

7

0x0

0x0

Cycle

 简要概述：

vcu是主控，mcu是从控； R表示要接收，S表示要发

msg是一帧数据的消息名字 ， Signal Name是一帧消息里面的数据中的信号

其中数据的有自己的精度、偏移量、最大最小值的描述；

制作DBC文件

1、打开canoe8.2

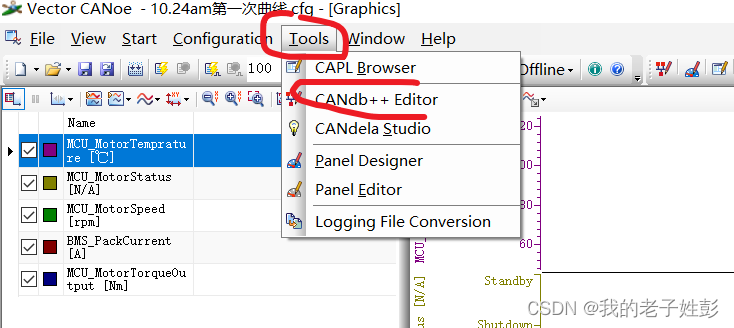

 2、栏目--tools---打开can db

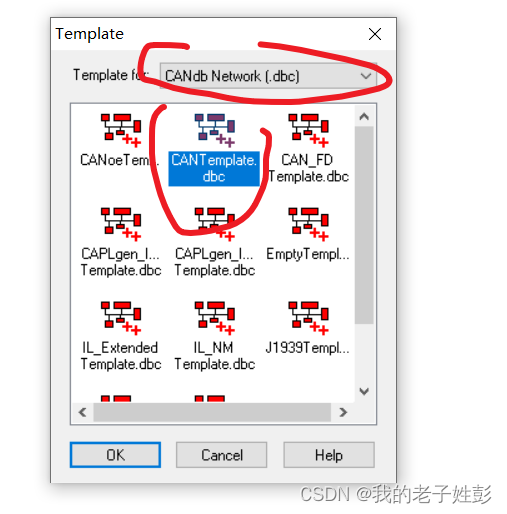

 3、打开candb之后--file---create database

新建数据库文件

4、选择临时can项目

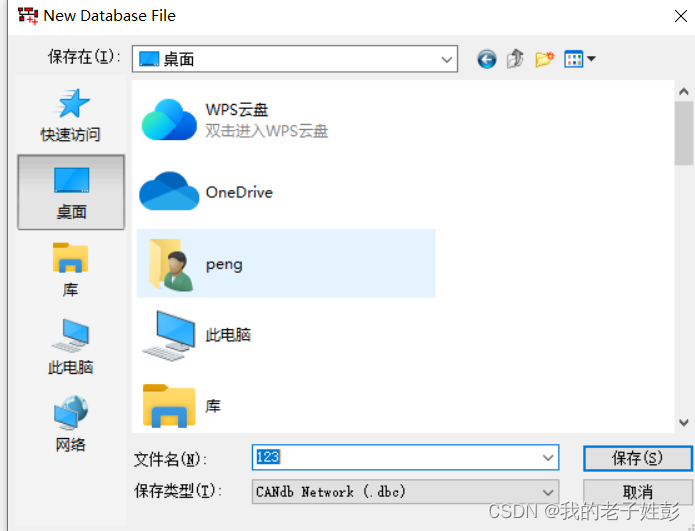

5、保存文件

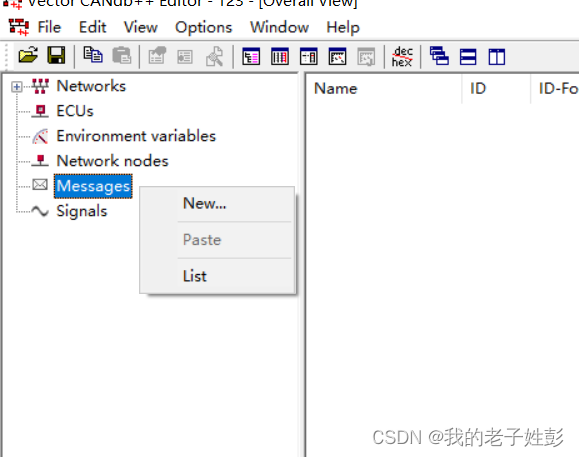

6、新建帧消息

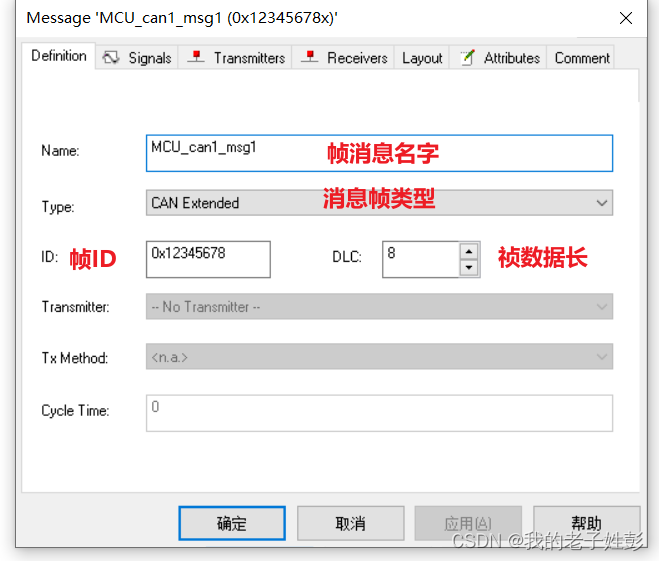

7填写帧消息描述

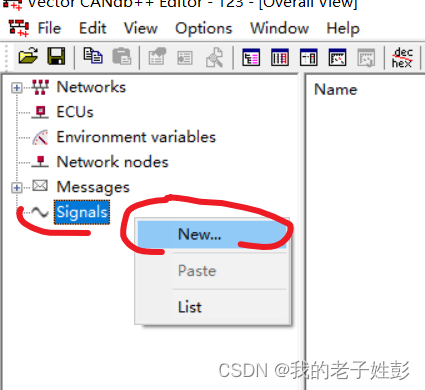

8、新建信号

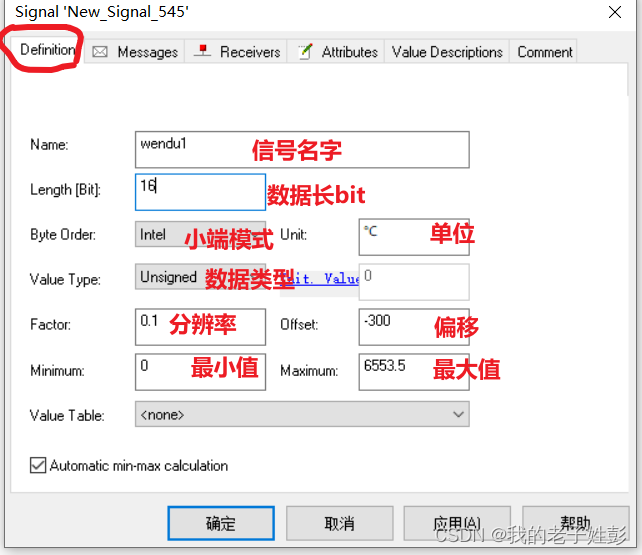

9、描述信号，以下三步都是在同一个窗口里进行的

信号描述

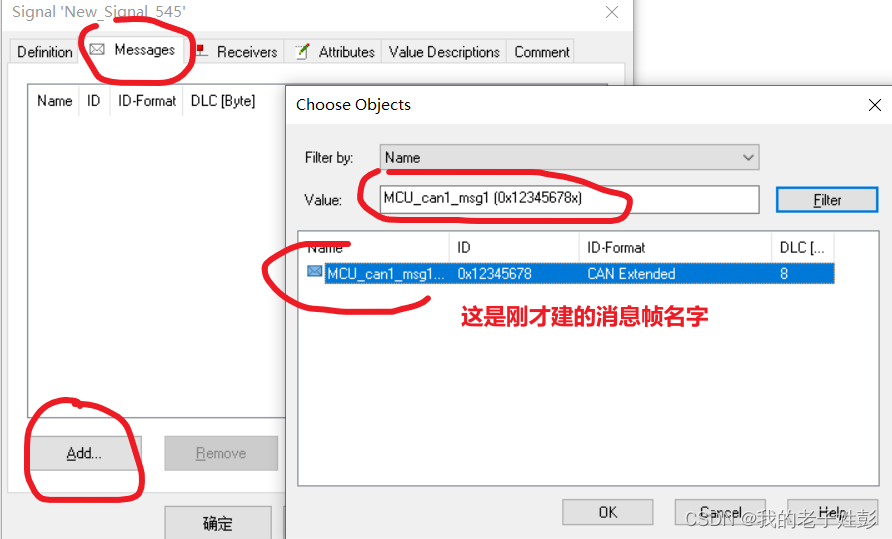

信号与消息关联起来，确定就可以关联

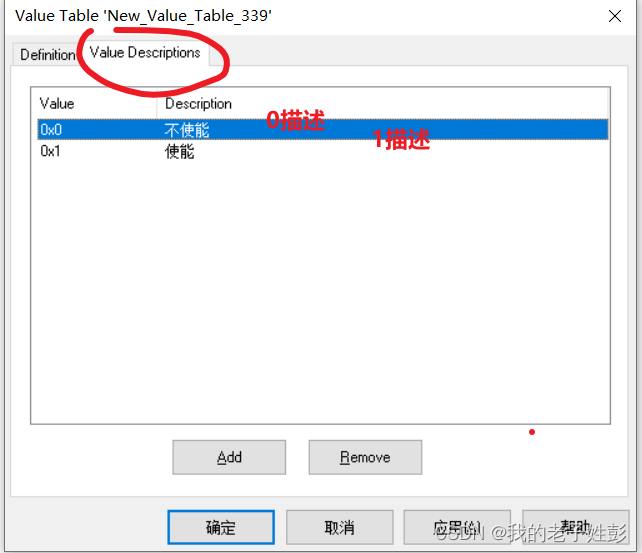

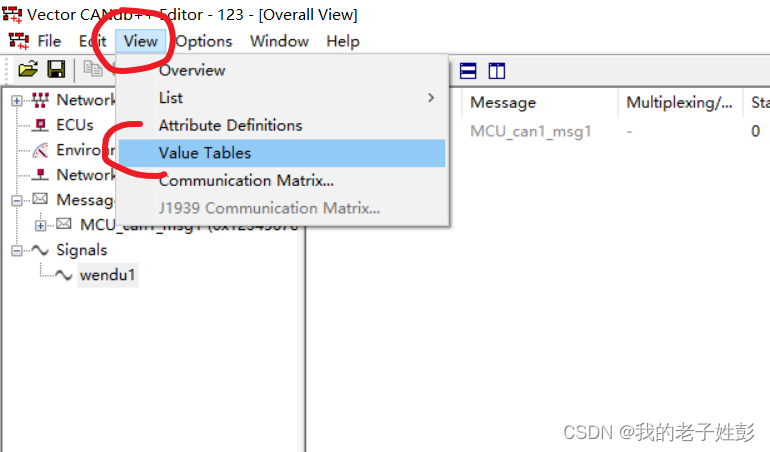

 10、给信号建立一个值表

每一个值代表什么描述，如0表示未使能，1表示使能；

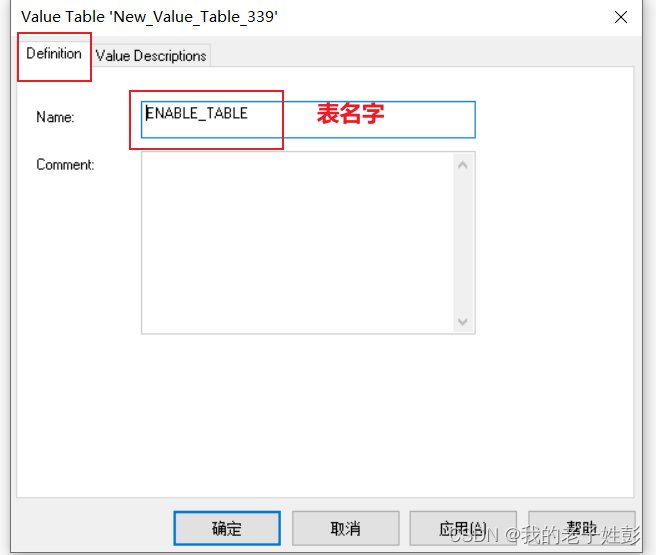

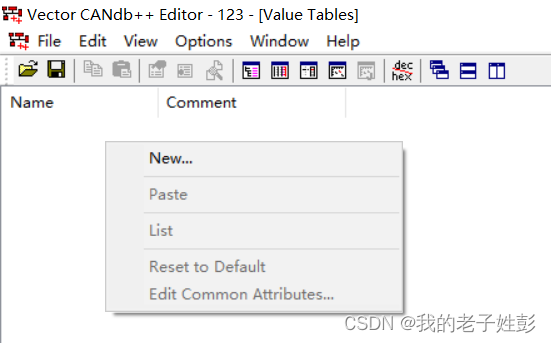

11在值表窗口里面新建一个表

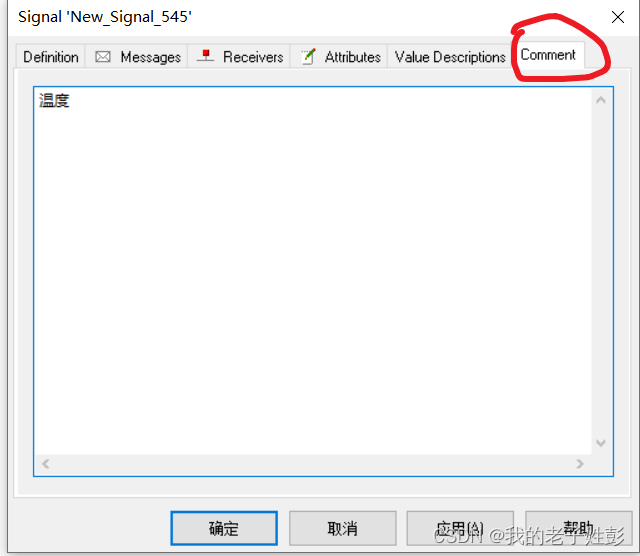

12给表做描述

表值描述

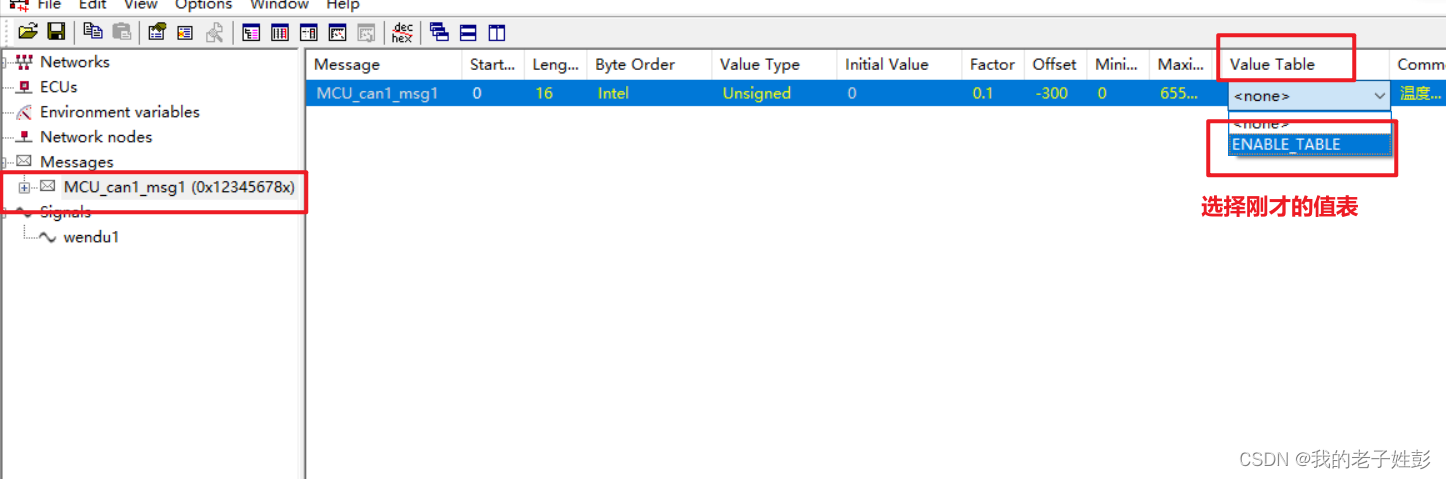

13、回到最开始帧消息窗口的下拉信号，给信号关联上合适的值表

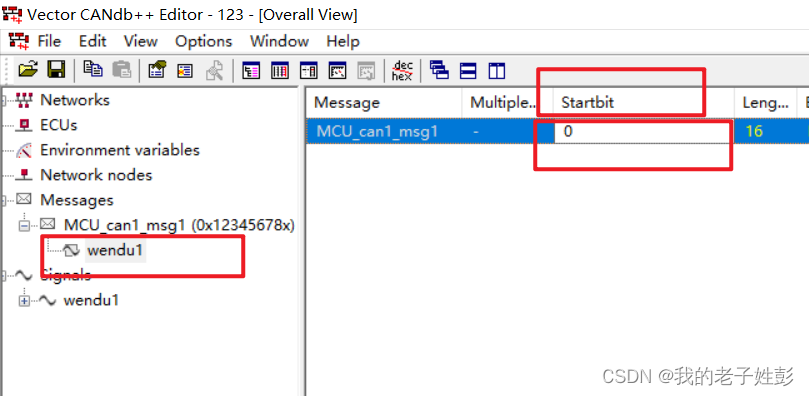

 14给每个帧的信号修改开始位，start bit ；分配位数据起始点

消息帧和信号像上面的操作，把剩下的消息帧做完就ok；
