ZYNQ学习之旅--自定义AXI总线的IP核

简介

在 zynq 系统的设计中，我们将许多实现特定功能的硬件设计模块封装起来，称之为 IP 核。这种方式极大的提高了设计效率，降低了设计门槛，让设计人员不需要在每次需要某个功能时多次重复相同的工作，或者需要某个功能时去自行研究实现方法，只需要添加实现该功能的 IP 核即可。在添加 IP 核的列表即可看出 xilinx 官方提供了非常丰富的 IP 资源供我们使用。但在实际设计中总会遇到一些特殊的需求，这种时候就需要我们自行设计并封装 IP 核，将它运用到各个系统中。在本次实验中，我们将创建一个能产生 PWM 波形的 IP 核，在开发板上实现呼吸灯的功能。该 IP 核带有 AXI 总线，可以通过 PS 端访问 IP 核内部寄存器，实现 PS 端对于 IP 核的控制。

BD设计

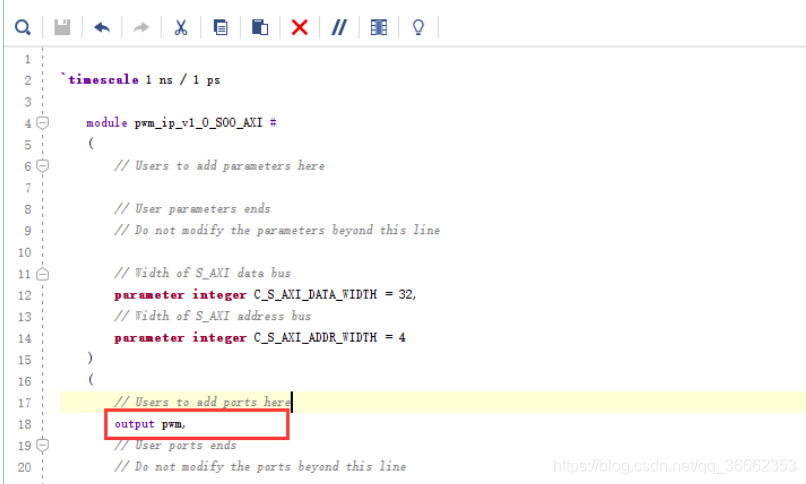

首先这里需要自己创建一个AXI_LITE总线的IP核，然后加入自己的逻辑代码。


在这里将PWM的模块例化，这里使用了寄存器0的低十位作为PWM的步进值。

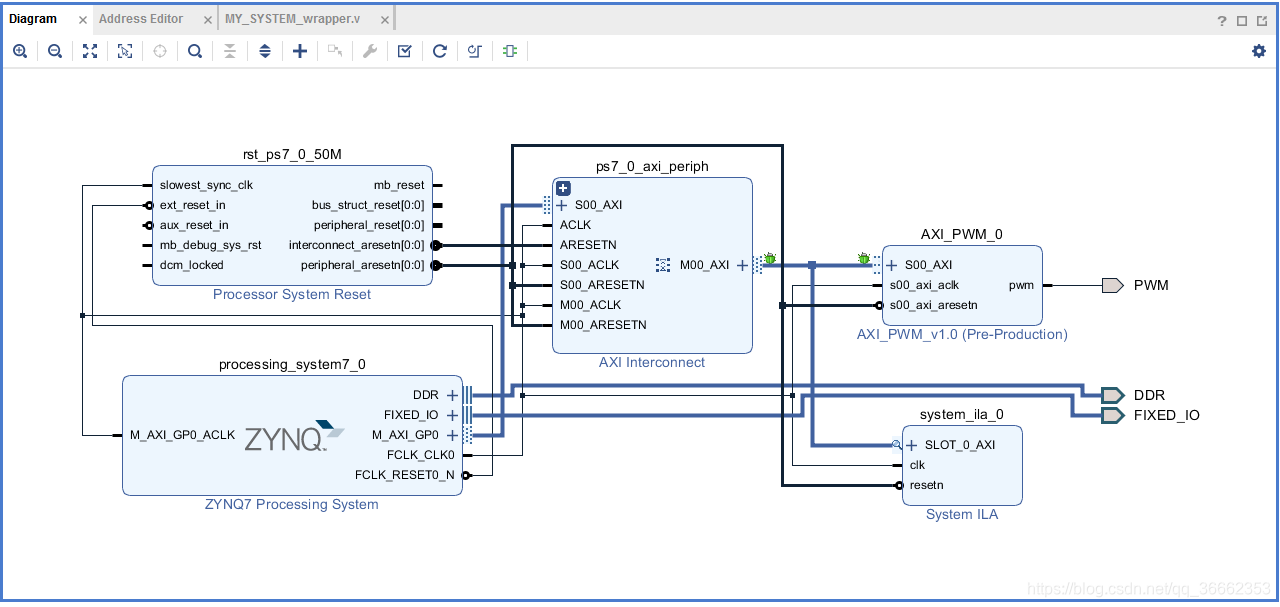

最终的BD原理图如图所示：

软件设计

/*
 * main.c
 */
#include <AXI_PWM.h>
#include <xparameters.h>
#include <stdio.h>
#include <sleep.h>

#define		AXI_PWMBASEADDR		XPAR_AXI_PWM_0_S00_AXI_BASEADDR
#define		REG0				AXI_PWM_S00_AXI_SLV_REG0_OFFSET

int main()
{
	print("AXI_PWM test\n");
	AXI_PWM_mWriteReg(AXI_PWMBASEADDR,REG0,0x000001ff);
	sleep(10);
	AXI_PWM_mWriteReg(AXI_PWMBASEADDR,REG0,0x0000005f);
	print("test finsh\n");

	return 0;
}

这里的代码很简单，就是将步进值写入寄存器0，以此来改变PWM的步进值。
