MPU6500旁路方式读取辅助I2C设备

最新推荐文章于 2025-04-02 14:25:55 发布
最新推荐文章于 2025-04-02 14:25:55 发布
阅读量830 收藏 3
点赞数
文章标签： 物联网 硬件工程 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_36713468/article/details/123226397
版权

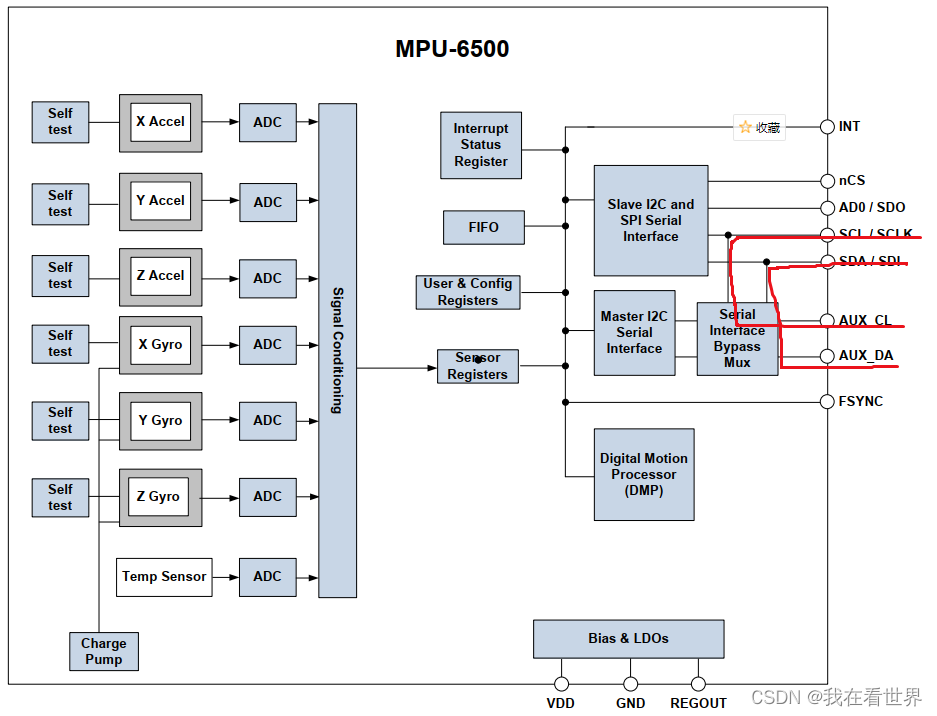

在这里插入图片描述

由上图可以看到MPU6500提供一个旁路到辅助I2C的功能，具体操作是

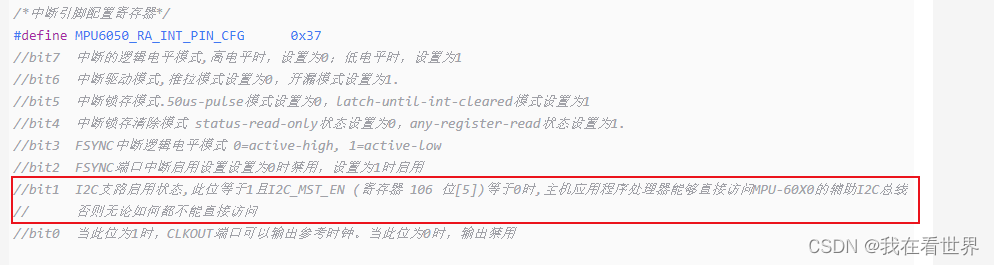

在这里插入图片描述
将0x37地址的寄存器bit1位置1，这样就开启了passby模式，然后mpu6500和mpu6500后面挂载的I2C设备就像物理上挂在同一条总线上一样，读写数据了。

MPU6500_register_write_byte(MPU6500_INT_PIN_CFG, 0x02);

这一个本来就是不难的，难的又看错参数导致大半天的辛苦白费了
