常用的连接器

连接器电路符号傻傻分不清楚，特意来记录一下。

嘉立创 EDA - 左侧【常用库】-【连接器】
在这里插入图片描述

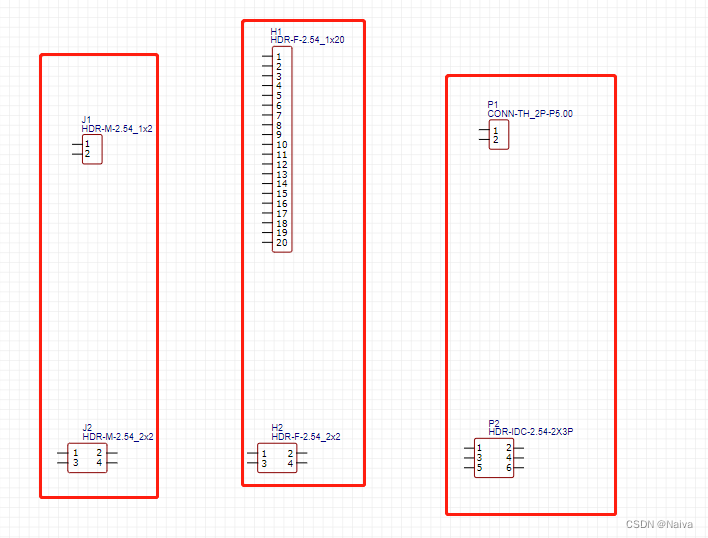

元器件符号如下：
在这里插入图片描述

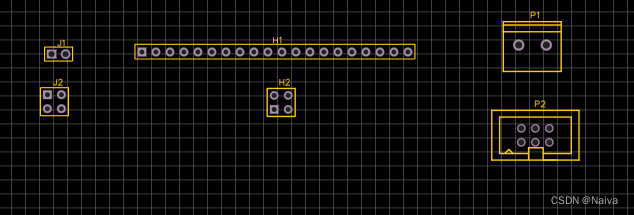

元器件封装如下：

在这里插入图片描述

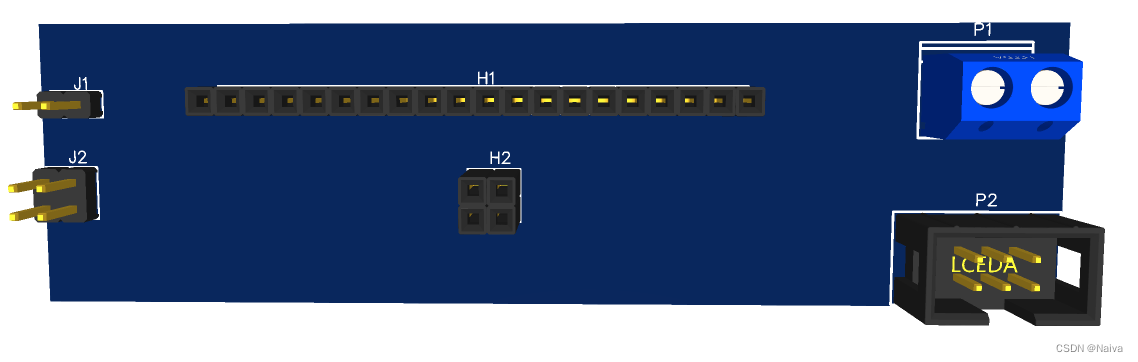

元器件3D模型如下：

在这里插入图片描述

总结：

排针

HDR-M-2.54_1x2 单排针引脚间距2.54mm 1*2P
HDR-M-2.54_2x2 双排针脚距2.54mm 2*2P
HDR-F-2.54_1x20 单排排母
HDR-F-2.54_2x2 双排排母

线对线连接器/接线端子

CONN-TH_2P-P5.00 螺钉式接线端子 2Pin位脚距5mm
HDR-IDC-2.54-2X3P IDC连接器(牛角/简牛) 2.54mm 排数:2 2*3P

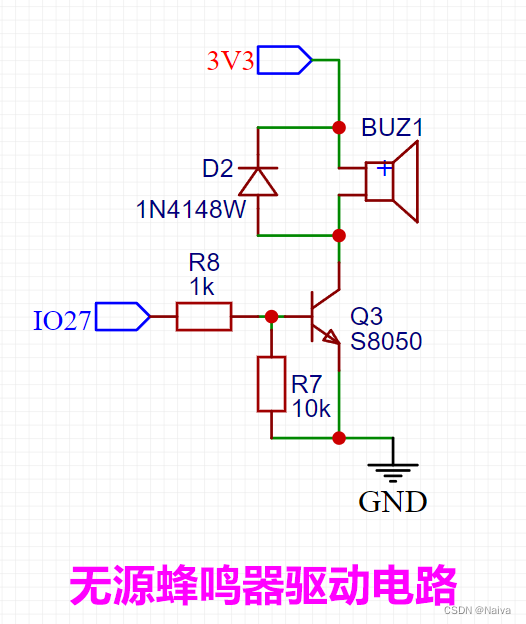

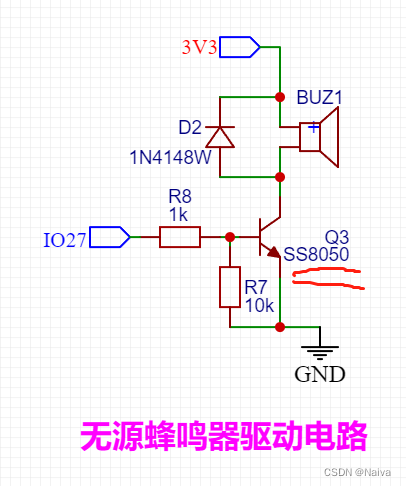

无源蜂鸣器驱动电路

在这里插入图片描述

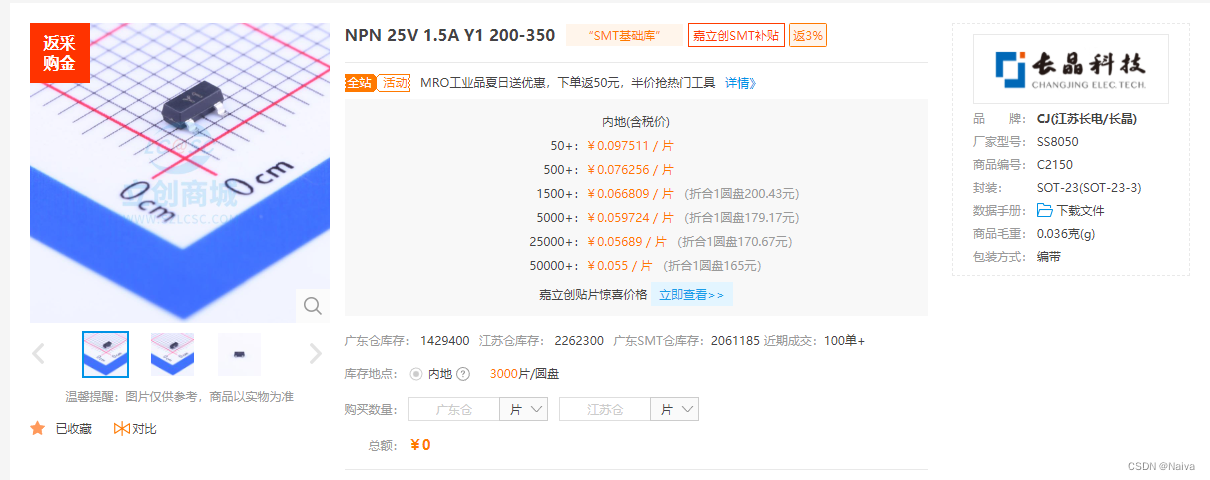

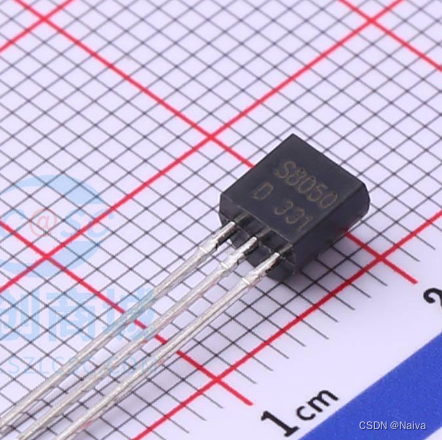

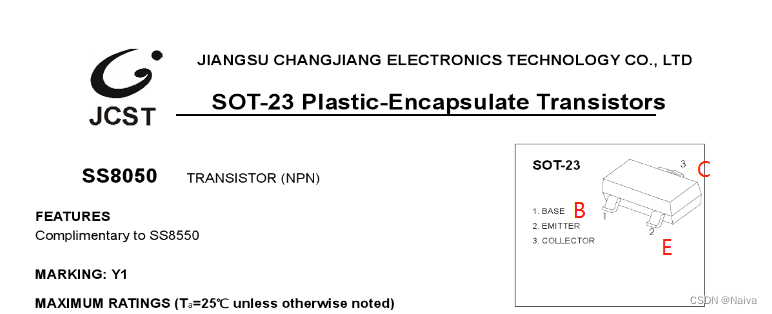

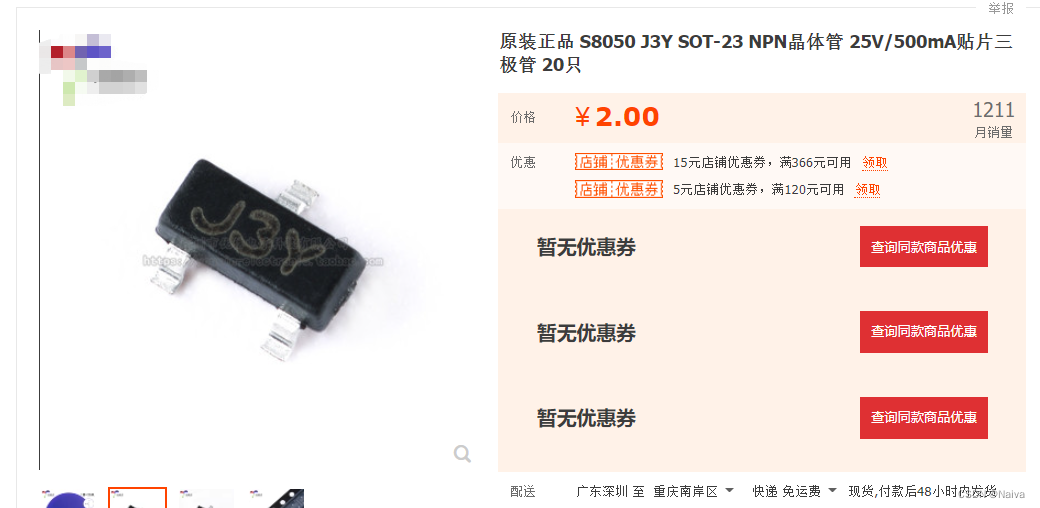

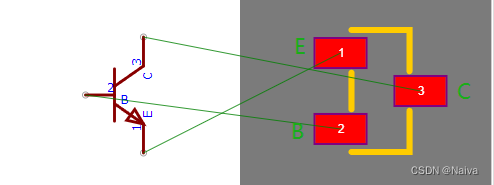

电路图解析

D2 二极管的作用是续流作用。续流二极管保证电流不瞬变，否则，在蜂鸣器两端会产生尖峰电压，可能损坏三极管，并甘荣整个电路的其他部分。
R8 是三极管基极刚开始有信号的瞬间限流作用
R7 是当单片机 IO27 引脚悬空时，下拉，确认电平。而且有一定的防静电作用。三极管断开后也可以释放BE寄生电容的电量。

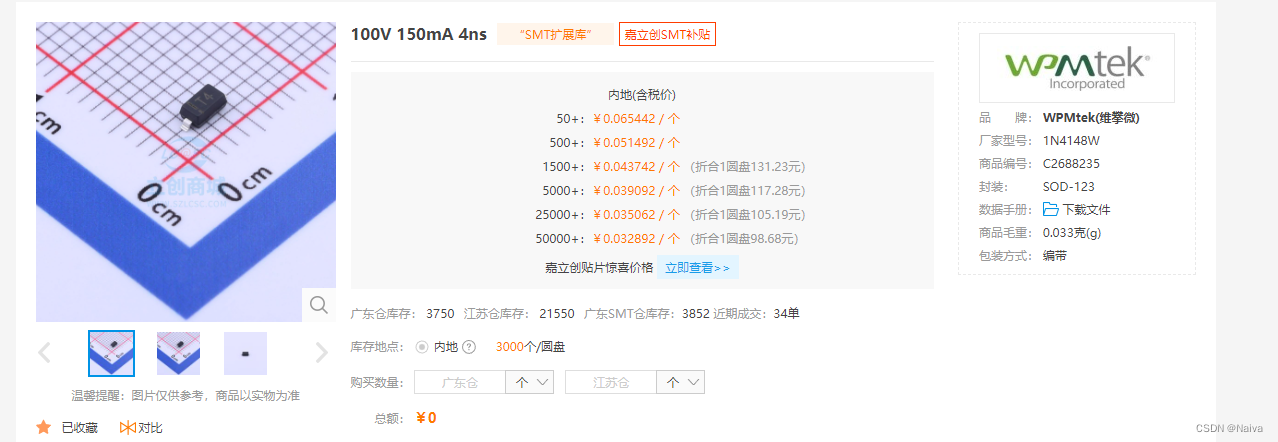

为什么要用1N4148 信号的二极管？

1N4148是一种小型的高速开关二极管，开关比较迅速，广泛用于信号频率较高的电路进行单向导通隔离，通讯、电脑板、电视机电路及工业控制电路。

1N4148主要特点：

高频信号高速开关，最大反向恢复时间小。
高可靠性玻璃封装。
高电导。
高频小信号

二极管1N4148和1N4007的应用区别

1N4148 是开关二极管，耐压100V，电流150mA，反向恢复速度快，为nS级别。

1N4007 是普通整流二极管，耐压1000V，电流1A ，反向恢复时间在us级别，只能用于低频电路中。

首先，一般来说我们多应用在续流二极管的时候使用4148。

既然是续流二极管，一般也是用在感性负载上面，比如说： 蜂鸣器，继电器；
　　
要考虑的几个因素有：

续流二极管的速度有多快？取一个合适的值就可以了；比如mS级，uS级，nS级？
续流二极管的电流有多少？看DS手册吧，别烧坏了。
续流二极管的电压有多高？看DS手册吧，别击穿了。

总结

1N4148 ：100V反向耐压和150mA平均正向电流，非常适合一般场合做普通整流用。4nS的反向恢复时间足够满足多数场合使用，一般在弱电的感性负载中，使用1N4148，比如峰鸣器以及别的小电流感性负载；
1N4007：最大正向平均整流电流：1A 最高反向耐压：1000V 低的反向漏电流：5uA（最大值）正向压降：1.0V 最大反向峰值电流：30uA ，反向恢复时间30us;一般用在大电流负载，比如工业带载（继电器），电源带载；

它们最大的区别就是电流大小，电压大小，及反应速度，某个意义上说，1N4007可取代1N4148，只要反应速度没有太大要求，1N4148注定只在弱电的低电流感性负载上。

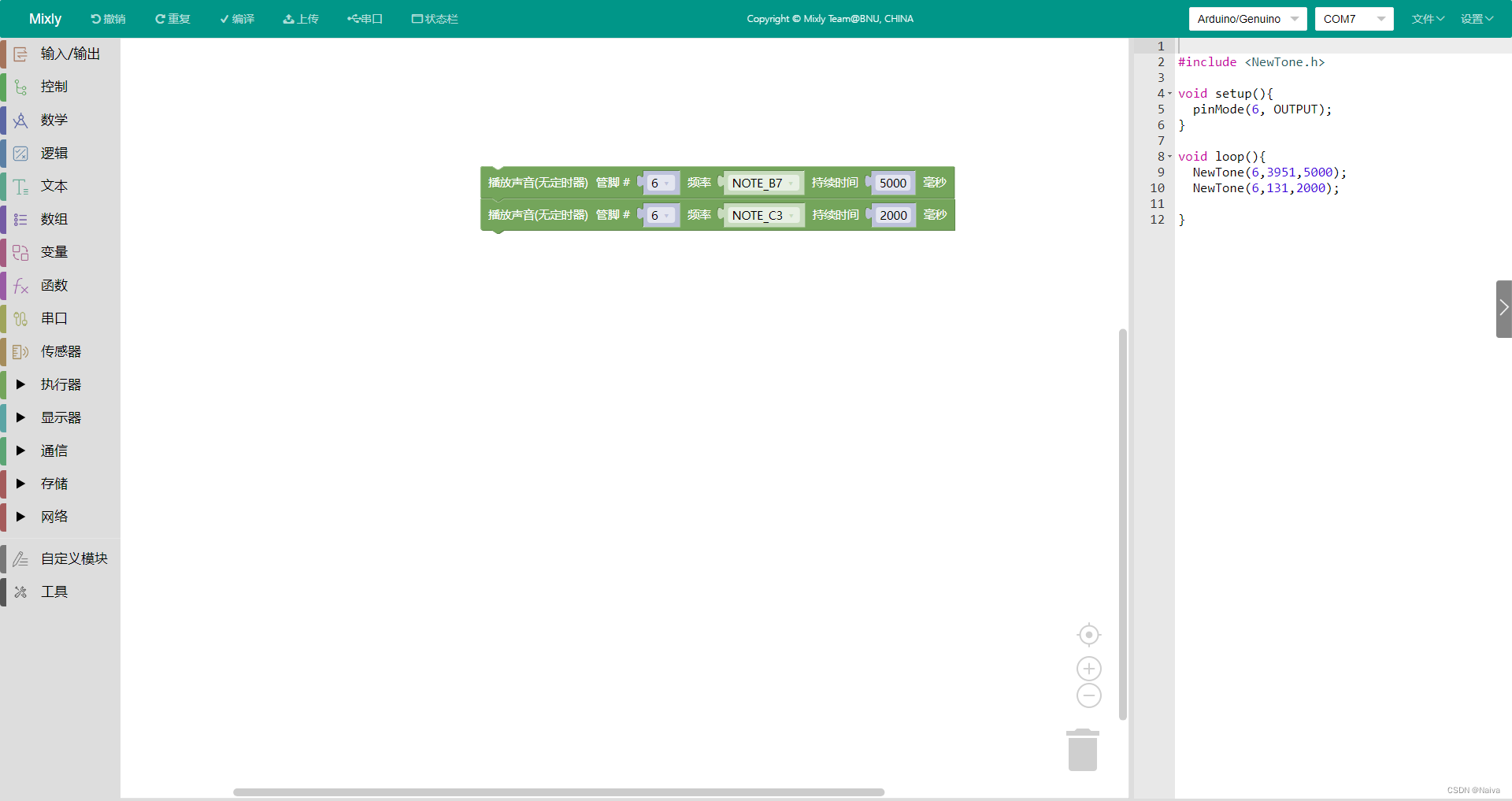

Arduino UNO 驱动无源蜂鸣器

在这里插入图片描述

#include <NewTone.h>

void setup(){
  pinMode(6, OUTPUT);
}

void loop(){
  NewTone(6,3951,5000);
  NewTone(6,131,2000);

}

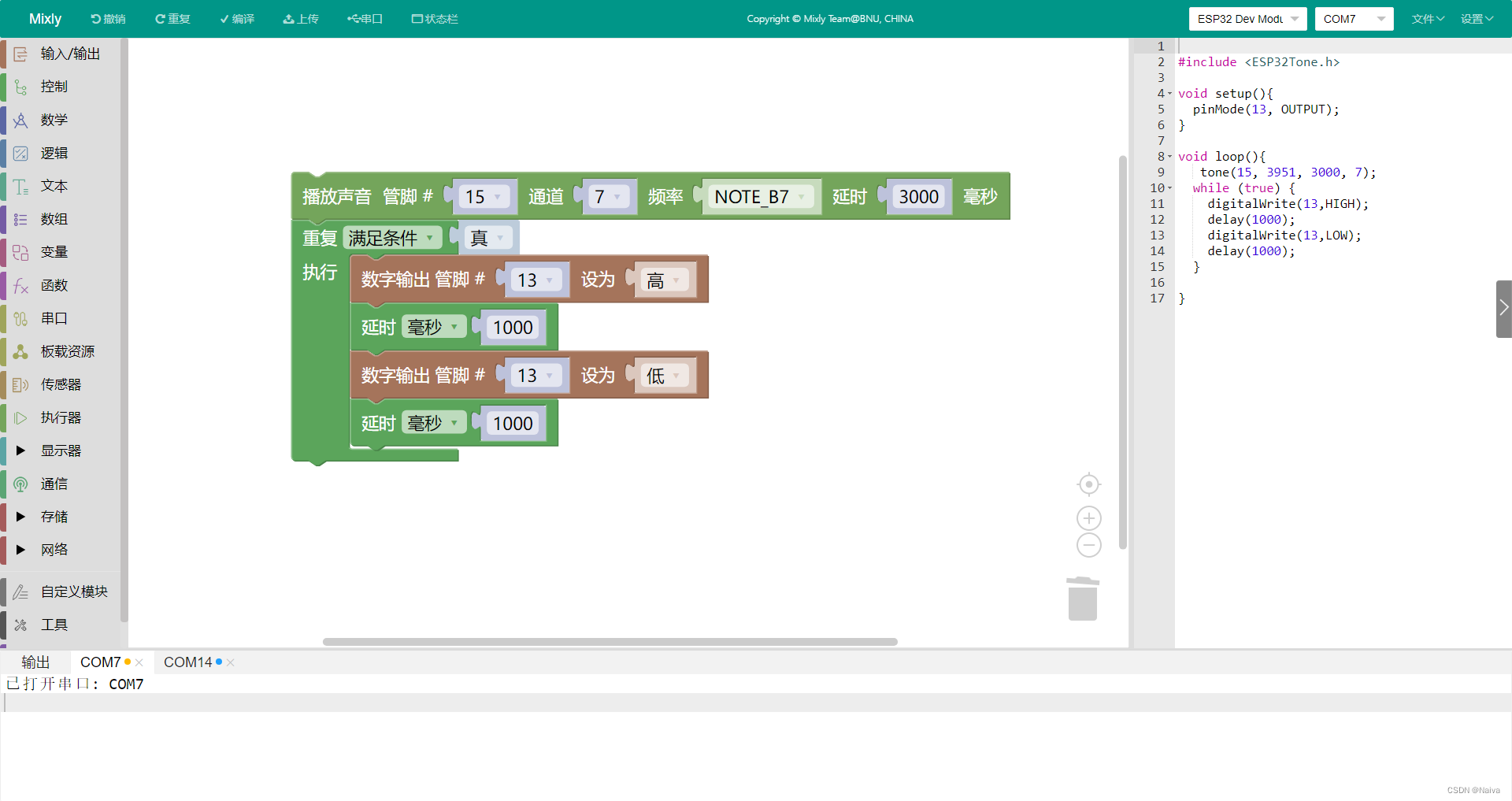

ESP32 驱动无源蜂鸣器（esp32 for Arduino）

在这里插入图片描述

#include <ESP32Tone.h>

void setup(){
  pinMode(13, OUTPUT);
}

void loop(){
   tone(15, 3951, 3000, 7);// 15引脚 ，评率，延时，PWM通道
  while (true) {
    digitalWrite(13,HIGH);
    delay(1000);
    digitalWrite(13,LOW);
    delay(1000);
  }

}
