Mesh模型孔洞修补算法总汇

关于Mesh 孔洞修补算法（Hole Filling in Meshes），这是计算几何和图形学中的一个重要话题，常用于重建、3D 扫描、建模等领域。下面我会系统总结主流和经典的孔洞修补方法，并按技术路线分类说明每种的原理、优缺点，以及适用场景。

---

一、常见孔洞定义

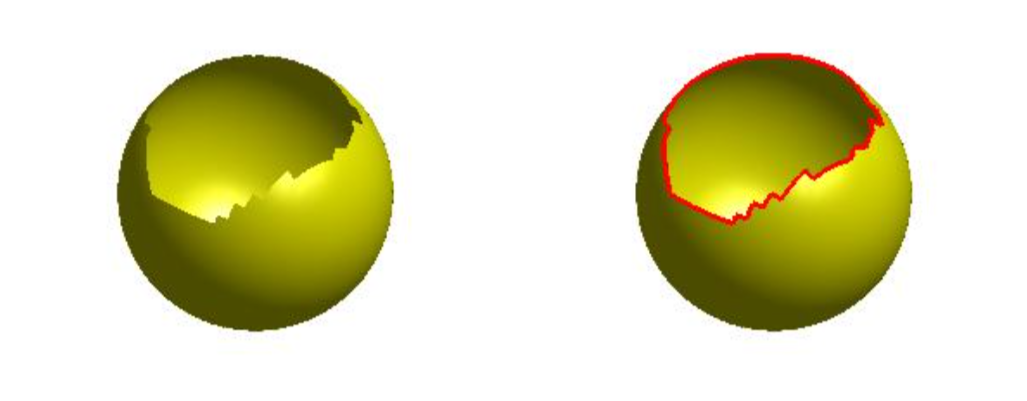

孔洞（Hole）：指 Mesh 拓扑中出现边界非闭合区域，通常表现为缺失面片，形成边界环（Boundary Loop）。如下图效果

---

二、算法分类总览

类别	算法名称	原理概述	优点	缺点
1. 基于几何	平面投影填充	将孔洞边界投影到拟合平面，做三角剖分	简单、快速	不能处理大孔、曲面不连续
2. 参数化	最小面积填充（Minimal Surface） Thin Plate Spline、Poisson	将孔洞区域参数化为二维域，解 PDE 以最小化能量	平滑度好	算法复杂，PDE 求解较慢
3. 基于法向延拓	法线引导生长、Advancing Front	从边界向内推进，保持法向一致	形状保持好	易产生折叠/不光滑区域
4. 基于网格细化	Loop/Subdivision、Remeshing	对边界局部细分并插值补面	保持局部拓扑	拓扑复杂时表现差
5. 数据驱动	Learning-based (DeepFill3D, GeoFill)	使用神经网络或形状先验重建缺失区域	效果真实	训练要求高，泛化差
6. 基于全局重建	Poisson Surface Reconstruction	忽略拓扑，整体重建点云为封闭表面	自动补孔	非局部，细节可能被平滑掉

---

三、典型算法详解

1. 平面投影 + 三角剖分

• 原理：将边界环投影到局部平面上，再做二维三角剖分后映射回原位置。
• 适用：小型简单孔洞。
• C++ 示例：Open3D 提供 fill_holes() 接口（或手动构造投影+剖分）。

---

2. 最小面积曲面（Minimal Surface）

• 原理：用最小化曲率能量的方法补洞，解类 Laplace 或 Bi-Laplace 方程。
• 代表方法：
  • Pinkall and Polthier (1993)：Discrete minimal surfaces
  • Liepa (2003)：Filling holes in meshes using simple geometry

---

3. 法向导向（Advancing Front）

• 原理：从边界向内插值，插点时参考法线方向和面间夹角；
• 代表方法：
  • García et al. (2002)：“A method for filling holes in triangle meshes”

---

4. Poisson Surface Reconstruction

• 原理：对整个点云进行全局重建，生成闭合三角面片。
• 优点：自动修补孔洞、无须检测边界；
• 工具支持：PCL、Open3D、MeshLab 均支持。

---

5. Subdivision / Remeshing 补洞

• 原理：在边界区域局部使用 Loop subdivision 或重采样，再连接生成面片。
• 优点：拓扑简单的场景效果好；
• 可用于：OpenMesh、CGAL 中常见。

---

6. 数据驱动修复

• 代表方法：
  • DeepMesh（CVPR 2019）：3D mesh completion with graph networks
  • GeoFill3D（ICCV 2021）：以局部几何特征学习填补方式

---

四、常用开源工具和库支持

库名	补洞方法	说明
Open3D	Poisson Reconstruction、自定义边界剖分	简单易用，Python / C++
PCL	poisson, greedy projection	点云+表面重建
MeshLab	GUI 工具，支持最小曲面填充等	可视化操作
CGAL	高精度几何处理库，支持三角剖分+平滑	学术级精度
VCG Library	MeshLab 内核，可代码调用	支持参数化/修补
OpenMesh	可自定义操作 Mesh 的边界和面	顶点插值灵活

---

五、算法选择建议

场景	推荐方法
孔洞小、近似平面	平面投影剖分 / CGAL
孔洞复杂、保持光滑	参数化最小曲面 / Poisson
原始点云数据丢失严重	全局 Poisson 重建
希望自定义修补规则	Advancing Front + 局部优化
大规模自动处理	PCL / Open3D + 自动重建
学术研究 / 学习	CGAL / VCG Library / MeshLab 源码
