Boost升压电路是一种利用电感升压的直流电路，通过电感储能并在开关管控制下实现电压提升。电感和电容在电路中起到关键作用，电感充电时储存能量，放电时释放能量，从而实现电压增高。PWM控制的开关管（如AO3400）用于调整输出电压。在实际应用中，需注意电感的选择、负载的连接以及可能需要添加稳压二极管来确保电压稳定性。
Boost升压电路原理及驱动控制原理
| 敲黑板划重点！！！ |
- 电容阻碍电压变化，通高频，阻低频，通交流，阻直流
- 电感阻碍电流变化，通低频，阻高频，通直流，阻交流
Boost电路是一种利用电感实现的直流升压电路，使输出电压高于输入电压。相比DC-DC升压电路，具有成本低的特点。
电感和电容储能，二极管防止电压反向倒灌，外加一个PWM控制的开关管（一般用三极管或者MOS管）AO3400等等
充电过程

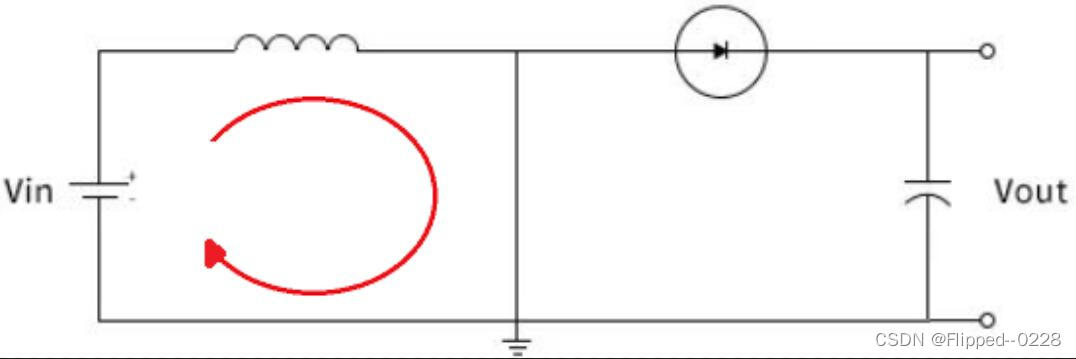

开关闭合(三极管/MOS管导通)用导线代替，等效电路如上。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量
- 给电感充能，电能转换成磁能。电感右边电压从0逐渐升到Vin电压，磁能存满
- 电容也累计正电荷。使得正极电压与电感右边电压保持一致，最终达到Vin电压
- 二极
