使用AO3400MOS管的电机驱动电路

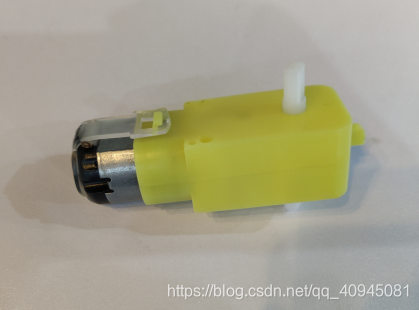

使用AO3400驱动如下图所示的减速直流小电机。

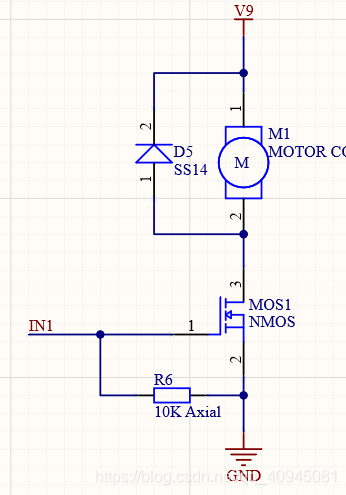

电路图
硬件设计
比较经典的电机驱动电路了，AO3400是做为开关使用，SS14是续流二极管保护MOS管，R6为VGS提供偏置电压，说偏置其实不太合适，应是开启电压，还起到泄放电阻的作用，为什么要泄放？因为栅极下面的一层二氧化硅很薄，GS两端有等效电容，少量的静电就可以产生很高的电压，不把这些静电泄放容易把栅极击穿。IN1接单片机IO口，IO输出不同占空比的PWM，就能控制电机的不同速度的旋转。

程序
程序没什么好说的，就是配置IO，使其输出PWM，网上很多，我这边只贴出来。

void MOTOR_Init(void){

	//引脚初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //开启PA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
