Arm Generic Interrupt Controller v3 and v4（GICv3v4）学习（二）

提示

该博客主要为个人学习，通过阅读官网手册整理而来（个人觉得阅读官网的英文文档非常有助于理解各个IP特性）。若有不对之处请参考参考文档，以官网参考文档为准。
Arm Generic Interrupt Controller v3 and v4学习一共分为三章，这是第二章

• 第一章：讲解GIC，主要为基础知识，SPI、PPI与SGI配置
• 第二章：讲解LPI(Locality-Specific Peripheral Interrupts)
• 第三章：讲解Virtualization

1. Introduction

🔔背景：Interrupt Translation Service (ITS) 是一种硬件和软件结合的机制，用于处理中断信号在虚拟化环境中的传递和转换。ITS旨在解决虚拟化环境中的中断共享和管理问题。

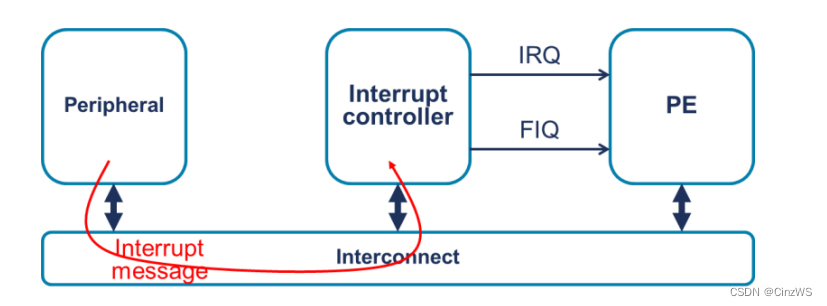

中断是发送给处理器的一个信号，表明已经发生了需要处理的事件。中断通常是由外围设备产生的。LPIs通常用于产生消息信号中断（Message-Signaled Interrupts, MSIs）的外设。

LPI的配置和管理与其他中断类型不同，因为它们的状态保存在内存中，而不是保存在寄存器中。LPI是具有消息信号的中断（MSI），并由中断转换服务（Interrupt Translation Service ，ITS）提供转换。

2. LPIs

LPI的配置与其他中断类型非常不同，涉及以下内容：

• Redistributors
• ITSs (Interrupt Translation Service)

LPI始终是基于消息的中断，它们可以由ITS提供支持。ITS负责接收来自外设的中断，并将其作为LPI转发给适当的Redistributor。一个系统可能包括多个ITS，在这种情况下，每个ITS都必须单独配置。

对LPI的支持是可选的，并由GICD_TYPER.LPIS控制。如果至少存在一个ITS，外设也可以绕过ITS,直接发送LPI到Redistributor。

3. Redistributors

Redistributors使用内存中保存的表来获取LPI配置信息和每个物理LPI的状态。LPI的配置信息存储在LPI配置表中，由GICR_PROPBASER指向。LPI配置是全局的，也就是说，所有的Redistributors必须看到相同的配置。通常，系统有一个由所有Redistributors共享的LPI配置表。
LPI的状态信息也存储在内存表中。这些是由GICR_PENDBASER指向的LPI Pending表。每个Redistributor都有自己的LPI Pending表，并且这些表不会在Redistributors之间共享。

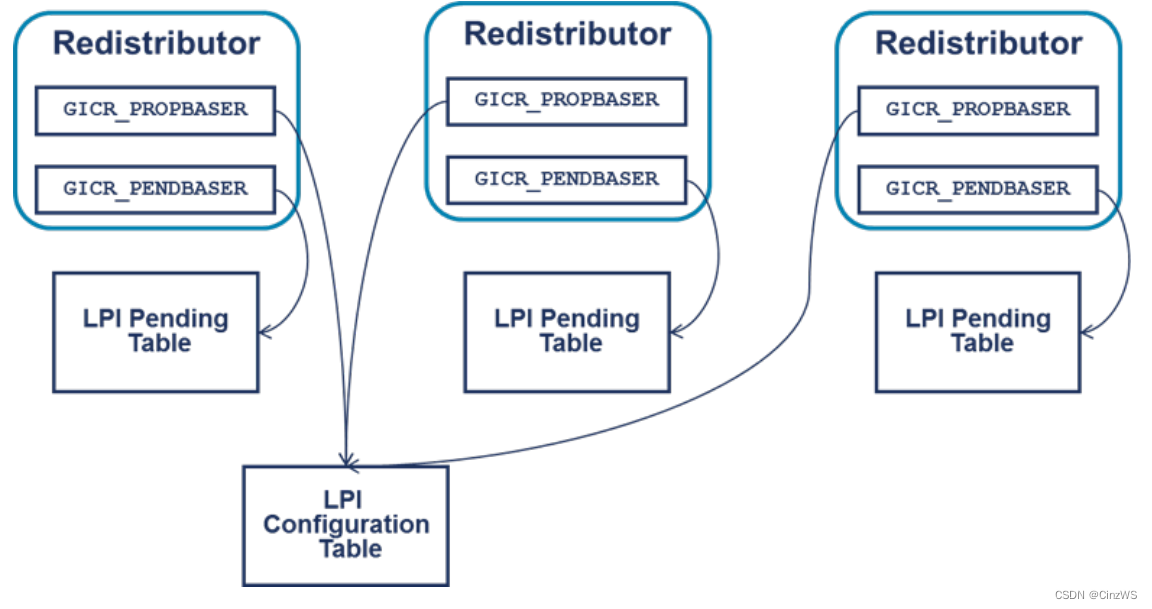

下图显示了三个Redistributors和相关的LPI表：

3.1 Initial configuration of a Redistributor

初始化系统中的Redistributors的步骤如下：

1. 为LPI配置表(Configuration table)分配内存，并使用每个LPI的适当配置初始化该表。
2. 在每个Redistributor中设置GICR_PROPBASER，以指向LPI配置表。
3. 为每个Redistributor的LPI Pending表分配内存，并初始化每个表的内容。在系统启动时，这通常意味着将内存归零，这意味着所有的LPI接口都处于非活动状态(inactive state)。
4. 在每个Redistributor设置GICR_PENDBASER，以指向与该Redistributor关联的LPI Pending表。
5. 使能每个Redistributor中的GICR_CTLR.EnableLPIs，以启用LPIs。

3.1.1 LPI Configuration table

LPI配置表为每个LPI INTID设置了一个字节。下图显示了每个字节的格式：

尽管SPI、PPI和SGI的优先级可以设置8位，但表中只有6位用于记录LPI的优先级。LPI优先级的较低两位总是被视为0b00
这里没有用于记录Group配置的字段。LPI总是被视为Non-secure Group 1中断。
LPI配置表的大小取决于LPI的数量。GIC支持的INTIDs（SPIs、PPIs、SGIs和LPI）的最大数量由GICD_TYPER.IDbits表示。LPI配置表只处理LPI，其中使用的属性大于8191。因此，为了支持所有可能的LPI，LPI配置表的大小计算如下：

🔔Size in bytes = 2^{GICD_TYPER.IDbits+1} – 8192

然而，可以支持更小范围的INTIDs。GICR_PROPBASER还包括一个IDbits字段，它表示LPI配置表所支持的INTIDs的数量。这个数字必须等于或小于GICD_TYPER.IDbits中的值。软件必须为这个数量的入口分配足够的内存。在这种情况下，LPI配置表的要求大小变为：

🔔Size in bytes = 2^{GICR_PROPBASER.IDbits+1} – 8192

中断控制器必须能够读取为LPI配置表分配的内存。然而，它从不写入这个内存。

3.1.2 LPI Pending tables

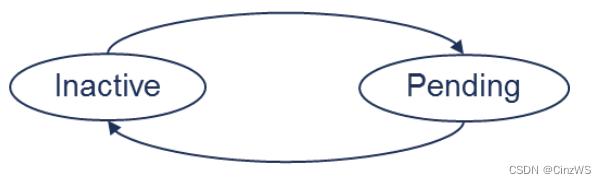

LPIs的状态信息存储在内存中。LPIs有两种状态：非活动状态(inactive)或挂起状态（pending）。
在它们被响应时，中断从pending切换到inactive。

因为只有两个状态，所以在LPI Pending表中，每个LPI只有1位。因此，为了在实现中支持所有可能的INTID，LPI Pending表的大小必须为：

🔔Size in bytes = (2^{GICD_TYPER.IDbits+1}) / 8

中断控制器必须能够从为LPI Pending表分配的内存中读取和写入。通常，当缓存中有太多的Pending中断或进入低功耗状态时，Redistributor在内部缓存最高优先级的Pending中断，并将状态信息写入LPI Pending表。
虽然在拥有的Redistributor中使能了LPIs，但软件永远不能直接访问LPI Pending表。

3.2 Reconfiguring LPIs

LPI配置信息存储在内存中的表中，而不是存储在寄存器中。出于性能原因，Redistributor缓存了LPI配置信息。这意味着要重新配置LPI，软件必须：

1. 更新LPI配置表入口
2. 确保更新的全局可见性
3. 无效Redistributor中配置的任何缓存

通过发出ITS INV或INVALL命令，使Redistributor中的缓存失效。INV命令会使特定中断入口无效，因此，在重新配置少量LPIs时，通常会使用此命令。INVALL命令会使指定集合中的所有中断入口无效。
有关ITS命令的更多信息，请参见 Adding a new command to the command queue。
如果没有实现ITS，软件必须写入GICR_INVLPIR或GICR_INVALLR寄存器，以使Redistributor重新加载中断配置。

4. ITS

外设通过在ITS中向GITS_TRANSLATER写入消息来生成LPI。这为ITS提供了以下信息：

• EventID
  EventID写入到GITS_TRANSLATER中。EventID标识外围设备正在发送的哪个中断。EventID可能与INTID相同，也可能被ITS转换为INTID。
• DeviceID
  设备ID标识外围设。生成DeviceID的机制是由定义实现（IMPLEMENTATION DEFINED）。例如：AXI User signals可能会被用到

ITS handles将消息转换为可以传递到已连接的core的INTID。
物理LPI在集合中。一个集合中的所有LPI都被路由到同一Redistributor。软件将LPI分配给集合，允许它有效地将中断从一个处理元素（PE）移动到另一个处理元素（PE）。

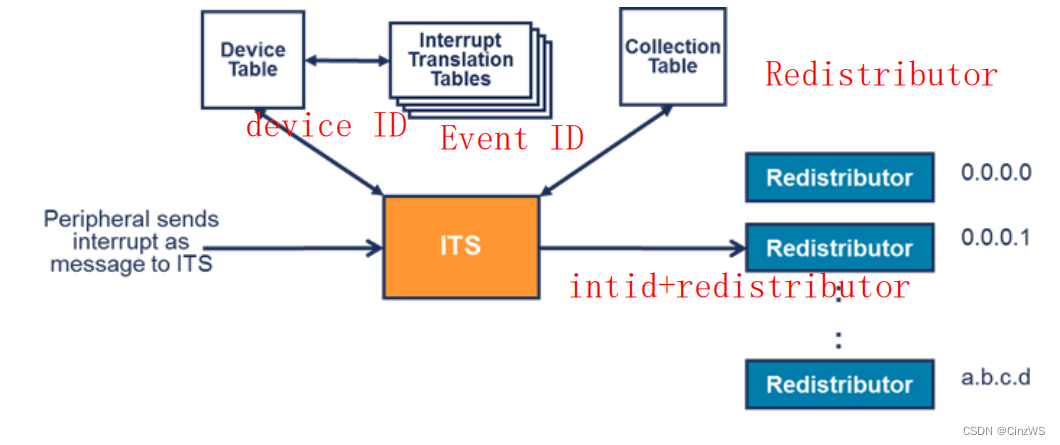

ITS使用三种类型的表来处理LPIs的转换和路由。它们包括：

• Device table
  每个ITS都有一个设备表（Device table）。设备表将device id映射到中断转换表（Interrupt Translation Tables）。
• Interrupt Translation Tables
  每个DeviceID或外设都有一个中断转换表（ITT）。ITT包含EventID和INTID之间的外设特定的映射。它们还包含了INTID是其成员的集合。
• Collection table
  每个ITS有一个集合表。收集表将集合映射到重新分配器。

当一个外设向GITS_TRANSLATER写入消息时，ITS会执行以下操作：

1. 使用DeviceID从Device table中选则合适的入口。此入口标识要使用的ITT
2. 使用EventID从ITT中选则合适的入口，该入口提供了INTID和集合ID（Collection ID）
3. 使用集合ID在集合表(Collection Table)中选择所需的入口，然后返回路由信息
4. 将中断转发给目标Redistributor。(该步骤省略了distributor，也就是说路由的动作是由distributor来做的)

一个ITS可以选择支持许多硬件集合（hardware collections）。硬件集合是ITS在内部保存配置的地方，而不是将其存储在内存中。GITS_TYPER.HCC将报告支持的硬件集合的数量。您仍然可以认为这是集合表的一部分(Collection Table)，它只是不存储在内存中。

4.1 The command queue

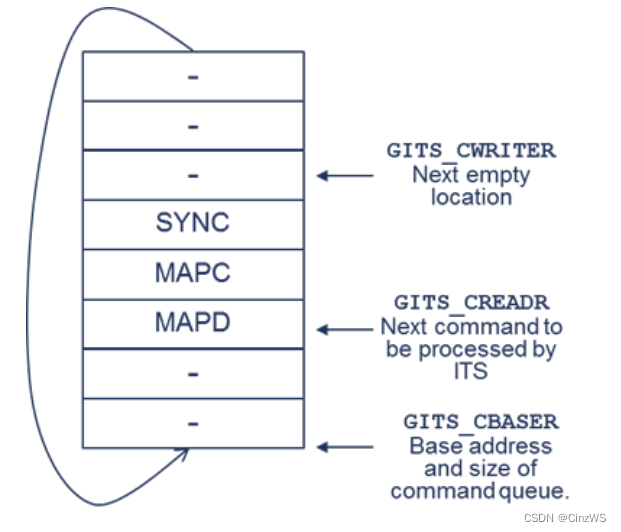

ITS将使用内存中的命令队列进行控制。命令队列是一个循环缓冲区，它由三个寄存器定义。

• GITS_CBASER
  此寄存器指定消息队列的基地址和大小。命令队列必须是64KB对齐的，并且大小必须是4KB的倍数。消息队列中的每个入口都是32bytes。GITS_CBASER还指定了ITS在访问消息队列时所使用的可缓存性和可共享性设置。
• GITS_CREADR
  此寄存器指向ITS将处理的下一个命令。
• GITS_CWRITER
  此寄存器指向队列中下一个应该写入新命令的入口


GIC3.0和4.0提供了ITS支持的所有命令以及如何编码这些命令的详细信息。

4.2 Initial configuration of an ITS

要在系统启动时配置ITS，软件必须：

1. 为设备表和集合表分配内存
   GITS_BASER[0…7]寄存器指定ITS设备和集合表的基地址和大小。软件使用这些寄存器来发现ITS所支持的表的数量和类型。然后，软件必须分配所需的内存，并将GITS_BASERn寄存器设置为指向这个已分配的内存。
2. 为命令队列分配内存
   软件必须为命令队列分配内存，并将GITS_CBASER和GITS_CWRITER设置为指向此所分配内存的起点。
3. 使能ITS
   在分配了表和命令队列后，就可以启用ITS。这是通过设置GITS_CTLR.Enable = 1。
   一旦GITS_CTLR.Enable 被设置，GITS_BASERn和GITS_CBASER寄存器变为只读。

4.3 The sizes and layout of Collection and Device tables

集合表和设备表的位置和大小将使用GITS_BASERn寄存器进行配置。软件在启用ITS之前，必须为这些表分配内存，并配置GITS_BASERn寄存器。
软件可以分配一个单级表或二级表。这是由GITS_BASERn.Indirect指定的。

对两级表的支持是可选的。如果ITS只支持单级表，则支持GITS_BASERn.Indirect的是RAZ/WI。

• 单级表（Flat/Single level tables）
  对于单级表，将单个连续的内存块分配给ITS来记录映射。在启用ITS之前，软件需要用0填充内存。然后，在处理命令队列中的命令时，由ITS填充该表。
  下图显示了一个单级表。该表是一个连续的内存块，一个GITS_BASERn寄存器指向表的基地址：


表的大小可根据DeviceID或CollectionID的宽度进行调整。所需大小可计算如下：
📌Size in bytes = 2^ID_width * entry_size

其中entry_size是每个表入口的字节数，由GITS_BASERn.Entry_Size报告。
在配置GITS_BASERn寄存器时，表的大小被指定为页。页的大小由GITS_BASERn.Page_Size控制。可以是4KB、16KB或64KB。因此，上面给出的公式的结果必须四舍五入到下一个整页的大小。
例如，如果系统实现了8bit的DeviceID，每个表的字节为8bytes，一个4K大小的页将被使用：

📌2⁸ * 8 = 2048 bytes = 4K (rounded up to the next full page)

• 二级表（Two-level tables）

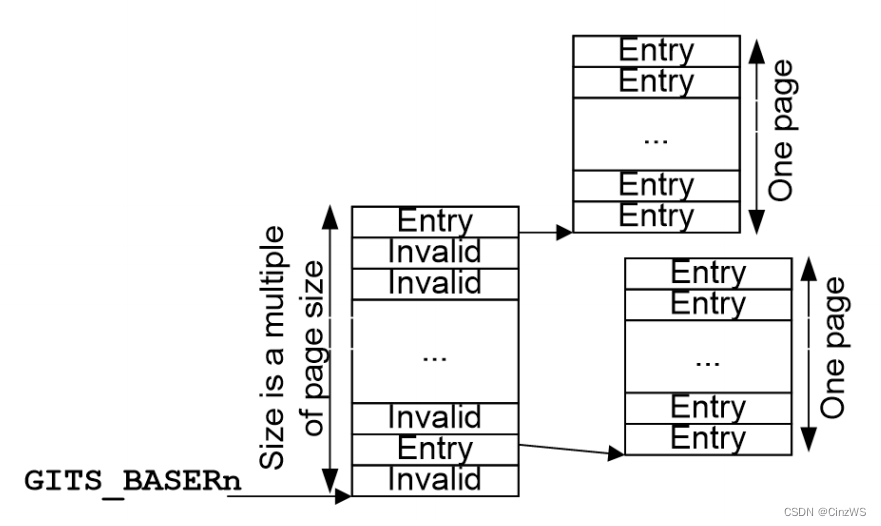

  对于二级表，软件分别分配一个第一级表和几个二级表，如下图所示：


第一级表由软件填充，每个入口要么指向第二级表，要么被标记为无效。第二级表必须用0来填充，然后再将它们分配给ITS，并在处理从命令队列中获得的命令时由ITS填充。
当使能ITS时(GITS_CTLR.Enabled== 1)软件可能会分配额外的二级表，并更新相应的第一级表条目指向这些附加表。在使能ITS时，软件不能删除分配，或更改现有的分配。
每个二级表的大小是一页。与平面表（flat tables）一样，页面大小是由GITS_BASERn.Page_Size配置的。因此，它包含（page_size / entry_size）入口。
每第一级表入口有（page_size/entry_size）个id，可以指向二级表，也可以标记为无效。任何使用与无效条目对应的ID的ITS命令都将被丢弃。
一级表的所需大小可以通过计算：

📌Size in bytes = (2^ID_width / (page_size / entry_size)) * 8

与单级表一样，第一级表的大小被指定为页数。因此，该公式的结果必须四舍五入到下一个整页的大小。

4.4 Adding a new command to the command queue

若要向命令队列中添加新命令，软件必须：

1. 将新命令写入队列
   GITS_CWRITER指向的下一个入口，该入口在命令队列中不包含有效命令。软件必须将该命令写入此入口，并且必须确保全局可见性。
2. 更新GITS_CWRITER
   软件必须将GITS_CWRITER更新到下一个不包含新命令的入口。更新GITS_CWRITER通知ITS已经添加了一个新的命令。
   软件可以同时向队列中添加多个命令，前提是命令队列中有足够的空间，并且GITS_CWRITER会相应地更新。
3. 等待ITS系统读取该命令
   软件可以通过轮询GITS_CREADR来检查ITS是否已经读取了该命令。当GITS_CWRITER.Offset == GITS_CREADR.Offset表示所有命令都已被ITS读取。
   或者，可以添加一个INT命令来产生一个中断，以表明ITS已经读取了一组命令。
   ITS会按顺序从命令队列中读取这些命令。但是，这些命令对Redistributors的影响可能是无序可见的。SYNC命令可以确保以前发布的命令的效果可见。
   当GITS_CWRITER指向GITS_CREADR之前的位置时，命令队列已满。在尝试添加新命令之前，软件必须检查队列中是否有足够的空间。

4.5 Mapping an interrupt to a Redistributor

每个可以向ITS发送中断的外设都有自己的DeviceID。每个DeviceID都需要它自己的中断转换表（ITT）来保存其EventID到INTID的映射。软件必须为ITT分配内存，然后使用MAPD命令将DeviceID映射到ITT，如下命令所示：

📌MAPD <DeviceID>, <ITT_Address>, <Size>

当外设的DeviceID已映射到ITT时，必须将它可以发送的不同EventID映射到INTID和集合(collections)。每个集合都被映射到一个Redistributor。
使用MAPTI和MAPI命令，可以将这些命令映射到集合。

• 当EventID和INTID相同时，使用MAPI命令，如下所示：

📌MAPI <DeviceID>, <EventID>, <Collection ID>

• 当EventID和INTID不同时，使用MAPTI命令，如下所示：

📌MAPTI <DeviceID>, <EventID>, <INTID>, <Collection ID>

目标Redistributor的识别取决于GITS_TYPER.PTA:

• GITS_TYPER.PTA == 0
  Redistributor由其ID指定，可以从GICR_TYPER.Processor_Number中读取。
• GITS_TYPER.PTA == 1
  Redistributor由其物理地址指定。
  例如：
  一个计时器有DeviceID 5，并使用一个2位的EventID。我们希望将“EventID 0”映射到INTID 8725。为计时器分配的ITT在地址0x84500000处。
  我们决定使用collection number 3，并将中断发送给ID 7的Redistributor。
  其命令顺序如下：

MAPD  5, 0x84500000, 2 // Map DeviceID 5 to an ITT
MAPTI 5, 0, 8725, 3 // Map EventID 0 to INTID 8725 and collection 3
MAPC  3, 7 // Map collection 3 to Redistributor 7
SYNC  7该示例假设之前没有设置任何映射，并且是GITS_TYPER.PTA==0。

4.6 Migrating（迁移） interrupts between Redistributors

我们可以使用几种不同的技术将中断从一个Redistributor移动到另一个Redistributor：

• Remap a collection
  软件可以通过重新映射整个集合，将所有中断从一个Redistributor移动到另一个Redistributor。这通常在连接到Redistributor的PE断电时完成，并且中断必须移动到另一个Redistributor。可以使用以下命令序列完成：

MAPC   <Collection ID>, <RDADDR2> // Remap collection to new Redistributor
SYNC   <RDADDR2> // Ensure visibility of the mapping
MOVALL <RDADDR1>, <RDADDR2> // Move pending state to new Redistributor
SYNC   <RDADDR1> // Ensure visibility of move

在这个命令序列中，RDADDR1是以前的目标Redistributor，而RDADDR2是新的目标Redistributor。
如果有多个针对RDADDR1的集合，那么我们将需要多个MAPC命令，每个集合对应一个。此序列假设所有集合都被重新映射到相同的新目标Redistributor。

• 将一个中断映射到另一个集合。单个中断可以重新映射到不同的集合。可以使用以下命令序列完成

MOVI <DeviceID>, <EventID>, <ID of new Collection>
SYNC <RDADDR1>

在这个命令序列中，RDADDR1是在重新映射中断之前，中断最初分配到的集合的目标Redistributor。

4.7 Removing interrupt mappings

要重新映射或删除中断的映射，软件必须执行以下操作：

1. 失能中断当前映射到的物理INTID。这将在LPI配置表中完成。有关详细信息，请参见3.2节 Reconfiguring LPIs。
2. 发出DISCARD 命令。这将删除中断的映射，并清除已映射的INTID的挂起状态。
3. 发出一个SYNC命令，并等待到该命令完成为止。

命令完成后，不再将中断发送到之前映射到的再分配器。

4.8 Remapping or removing the mapping of devices

要更改或删除设备的映射，软件必须执行以下操作：

1. 当前映射外设的每个EventID按照4.7节Removing interrupt mappings的步骤。
2. 发出MAPD命令以重新映射该设备。或者，将有效位清除为0的MAPD命令将删除该映射
3. 发出一个SYNC命令，并等待到该命令完成为止。

5. Example

请点这里AArch64_GIC_v3_v4_example下载示例。该示例演示了初始化GIC、使用ITS配置LPI以及处理生成的LPI中断。
该示例包含以下文件：

• gicv3_basic.c：包含与GIC交互的函数。
• gicv3_lpis.c：包含与LPIs特别相关的函数。
• main_lpi.c：一个使用LPIs的简短测试程序。
  在本例中，我们查看文件main_lpi.c如下：

int main(void)
{
     uint32_t type, entry_size;
     uint32_t rd, target_rd;
     //
     // Configure the interrupt controller
     //
     rd = initGIC();

函数initGIC（）执行GIC的基本初始化。有关更多信息，请参见：Arm Generic Interrupt Controller v3 and v4（GICv3v4）学习（一）。
以下代码为LPI配置和挂起表分配内存：

//
// Set up Redistributor structures used for LPIs
//
setLPIConfigTableAddr(rd, CONFIG_TABLE, GICV3_LPI_DEVICE_nGnRnE /*Attributes*/, 15 /* Number of ID bits */);
setLPIPendingTableAddr(rd, PENDING_TABLE, GICV3_LPI_DEVICE_nGnRnE /*Attributes*/, 15 /* Number of ID bits */);
enableLPIs(rd);

配置表由多个Redistributors共享，但每个Redistributors都有一个挂起表（Pending Table）。本示例使用单个核心，因此它只分配单个LPI挂起表。
接下来，该代码将配置ITS：

 // Allocate memory for the ITS command queue
 initITSCommandQueue(CMD_QUEUE, GICV3_ITS_CQUEUE_VALID /*Attributes*/,
                        1 /*num_pages*/);
// Allocate Device table
 setITSTableAddr(0 /*index*/,
                 DEVICE_TABLE /* addr */,
                 (GICV3_ITS_TABLE_PAGE_VALID | GICV3_ITS_TABLE_PAGE_DIRECT |
                 GICV3_ITS_TABLE_PAGE_DEVICE_nGnRnE),
                 GICV3_ITS_TABLE_PAGE_SIZE_4K,
                 16 /*num_pages*/);
 //Allocate Collection table
 setITSTableAddr(1 /*index*/,
                 COLLECTION_TABLE /* addr */,
                 (GICV3_ITS_TABLE_PAGE_VALID | GICV3_ITS_TABLE_PAGE_DIRECT |
                 GICV3_ITS_TABLE_PAGE_DEVICE_nGnRnE),
                 GICV3_ITS_TABLE_PAGE_SIZE_4K,
                 16 /*num_pages*/);
 // Enable the ITS

enableITS();这段代码为ITS的Command Queue, Device table和 Collection table。当表被初始化后，ITS将被使能。
使能ITS后，可以通过向命令队列中添加命令来映射中断，如下代码所示：

// Set up a mapping
 itsMAPD(0 /*DeviceID*/, ITT /*addr of ITT*/, 2 /*bit width of ID*/);
 itsMAPTI(0 /*DeviceID*/, 0 /*EventID*/, 8193 /*intid*/, 0 /*collection*/);
 itsMAPC(target_rd /* target Redistributor*/, 0 /*collection*/);
 itsSYNC(target_rd /* target Redistributor*/);

此示例将执行以下操作：

• 将DeviceID 0映射到中断转换表(Interrupt Translation Table, ITT)
• 将EventID 0从DeviceID 0映射到INTID 8193，并将其分配到集合0(Collection 0)
• 将集合0映射到当前的Redistributor（0.0.0.0）

此时，我们已经为GIC的DeviceID/EventID启用了其映射。接下来，我们对INTID 8193的配置如下：

 configureLPI(rd, 8193 /*INTID*/, GICV3_LPI_ENABLE, 0 /*Priority*/);
 printf("main(): Sending LPI 8193\n");
 itsINV(0 /*DeviceID*/, 0 /*EventID*/);
 itsINT(0 /*DeviceID*/, 0 /*EventID*/);

此代码启用INTID 8193并设置其优先级。GIC可能已经缓存了旧的配置，因此需要使用INV命令来确保使用新的配置。
FVP基础平台模型不包括能够生成此MSI的外设，因此我们使用INT命令来生成它。

6. Check your konwledge

• LPI的状态机与其他中断类型有何不同？
  💡其他中断类型有四种状态：Inactive, Pending, Active和Active and Pending。
  LPIs只有两种状态：Inactive和Pending。
• LPI的配置和状态存储在哪里？
  🔔在内存中。Redistributors共享一个存储该配置的公共LPI配置表。每个Redistributor有一个LPI挂起表（Pending table），它存储pending状态。
• MSI包含哪些允许ITS转换它信息？
  📌一个DeviceID和一个EventID。DeviceID标识哪个外设发送中断。EventID标识外设正在发送的哪个中断。
• 软件如何在ITS中创建映射？
  👉通过使用ITS命令队列发出命令。一个MAPD命令将为该设备创建一个映射。MAPI和MAPTI命令映射外设的EventID。
• 软件如何改变LPI的优先级？
  👋该软件必须执行以下操作：
  1. 更新LPI配置表（Configuration Table）中的相应入口
  2. 确保改变的全局可见性
  3. 通过使用ITS发出无效操作或写入其中一个无效寄存器，来使GIC cache中的任何配置失效
