基于Xilinx FPGA的PCIe高速通信系统设计与QT测速实现

基于Xilinx XDMA的PCIe高速通信系统设计与QT测速实现

------提供FPGA源码+QT上位机源码+PCIe驱动程序+技术支持

本文将从PCIe基础理论、XDMA原理、详细工程设计方案到上板调试验证等多个角度进行深入探讨，旨在为广大工程师提供一套完整的参考资料。
注：涉及源码、驱动及上位机设计内容均可通过私信联系获取完整资料。

---

1.前言–FPGA高速互联的必由之路

在人工智能、大数据处理等新兴技术驱动下，现代计算架构对数据传输带宽的需求呈指数级增长。传统基于以太网的通信方式（1G/10G）已难以满足FPGA与主机间海量数据交互需求。PCI Express（PCIe）作为一种高速串行总线技术已广泛应用于数据中心、通信、图像处理等领域。

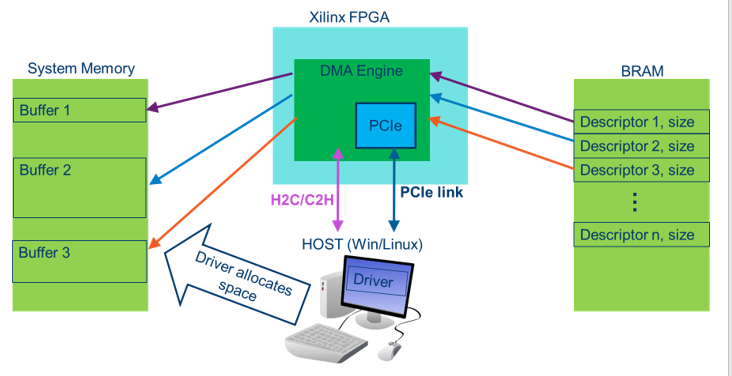

本方案中，以基于XDMA IP的PCIe通信系统为核心，针对数据传输速率测速这一关键功能，结合QT上位机设计，完成了一整套从硬件设计到软件调试的实现流程。选择XDMA的原因在于它能够将PCIe数据传输的复杂性抽象化，使得FPGA设计者可以专注于系统功能开发，而无需过多关注低层数据传输细节。此外，基于XDMA的设计在驱动开发、上位机数据采集和显示方面均具有较大的优势，为后续的功能扩展和系统优化提供了极好的平台。

对于从事嵌入式系统、高速数据处理或PCIe接口应用开发的工程师来说，本方案既有理论深度，也具备实践价值。

免责声明

本文所有设计方案和源码仅供技术爱好者及研究人员参考学习。文中部分模块设计参考自公开资料并经过重新整理，若涉及版权问题，请联系作者删除。同时，未经授权，本文内容严禁用于商业用途，使用者须自行承担因移植和改造带来的风险和后果。

---

2.PCIe基础知识及带宽计算

在进入具体工程设计前，我们先对PCIe的基本原理、体系结构以及带宽计算方法做一个全面的回顾，以便在后续设计中对系统性能有一个准确的把握。

PCIe架构简介

PCI Express（PCIe）是一种采用串行通信的高速总线标准，其核心特点包括：

• 点对点通信： 每个设备均通过独立的通道直接与主机进行通信，有效避免了传统总线中共享资源带来的瓶颈问题。

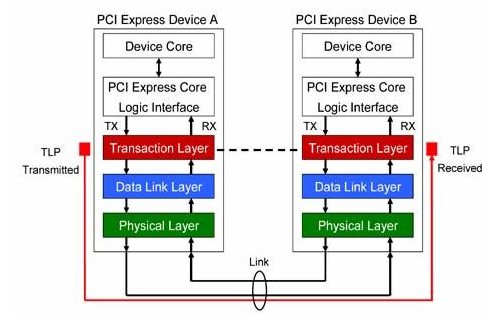

• 分层架构： PCIe协议被分为事务层、数据链路层和物理层。事务层负责数据的封装和解封装，数据链路层提供数据传输的可靠性，而物理层则实现高速串行数据传输。
• 灵活的通道配置： 根据实际应用需求，PCIe可支持x1、x4、x8、x16等多种通道配置，灵活适应不同带宽需求的系统。

PCIe传输速率与带宽计算方法

PCIe传输速率通常以每通道每秒传输的比特数来衡量，不同代际的PCIe标准传输速率各不相同。以下是主要计算方法：

1. 原始传输速率：

   • PCIe Gen1：2.5 GT/s
   • PCIe Gen2：5 GT/s
   • PCIe Gen3：8 GT/s
   • PCIe Gen4：16 GT/s或更高

2. 编码方式与效率：

   • Gen1和Gen2使用8b/10b编码（效率80%）
   • Gen3及之后采用128b/130b编码（效率约98.5%）

3. 有效带宽计算公式：
   有效带宽=传输速率×编码效率×通道数
   例如，在PCIe Gen2下，x4通道的理论带宽计算为：
   5GT/s×0.8×4≈16Gb/s
   注意：此计算为理论值，实际应用中还需考虑协议开销、链路延迟以及系统调度等影响因素。

4. 其他影响因素：

   • 链路训练： 设备上电后必须完成链路训练，确保主机和设备双方的参数一致。
