1、前言

目前基于Xilinx系列FPGA的PCIE通信架构主要有以下2种,一种是简单的、傻瓜式的、易于开发的、对新手友好的XDMA架构,该架构对PCIE协议底层做了封装,并加上了DMA引擎,使得使用的难度大大降低,加之Xilinx提供了配套的Windows和Linux系统驱动和上位机参考源代码,使得XDMA一经推出就让工程师们欲罢不能;另一种是更为底层的、需要设计者有一定PCIE协议知识的、更易于定制化开发的7 Series Integrated Block for PCI Express架构,该IP实现的是PCIe 的物理层、链路层和事务层,提供给用户的是以 AXI4-stream 接口定义的TLP 包,使用该IP 核,需要对PCIe 协议有清楚的理解,特别是对事务包TLP报文格式;本设计采用第二种方案,调用7 Series Integrated Block for PCI Express IP核,加上RIFFA架构实现PCIE通信,7 Series Integrated Block for PCI Express实现底层协议,RIFFA实现TLP报文组包、解包和轻量级DMA功能;本架构既有简单的测速实验,也有视频采集应用;

工程概述

本设计基于RIFFA架构架构实现PCIE通信测速实验;
数据发送通路如下:
FPGA用户逻辑测产生随机性累加数据形成用户数据发送给RIFFA虚拟通道,虚拟通道对数据进行跨时钟域和缓存操作;然后数据给到RIFFA发送引擎;发送引擎对数据进行TLP报文封装并打拍后有序输出;然后数据给到Xilinx官方的7 Series Integrated Block for PCI Express IP核实现PCIE物理层、链路层和事务层功能;数据通过PCIE金手指从FPGA板卡发送到PC主机;PC端主机在RIFFA-PCIE驱动的加持下有效识别PCIE数据;PC端调用QT上位机调用RIFFA-PCIE驱动的API实现写速率计算,并将速率结果用码表方式呈现;
数据接收通路如下:
PC端调用QT上位机调用RIFFA-PCIE驱动的API发起写操作;数据通过PCIE金手指从PC端主机发送到FPGA板卡;Xilinx官方的7 Series Integrated Block for PCI Express IP核实现PCIE物理层、链路层和事务层功能,并输出AXIS接收数据流;接收数据再进入RIFFA接收引擎;发送引擎对TLP报文进行解包并打拍后有序输出;接收数据再进入RIFFA虚拟通道,对数据进行跨时钟域和缓存操作后输出给用户逻辑;用户逻辑收到数据后再发送给PCIE。由此形成回环;

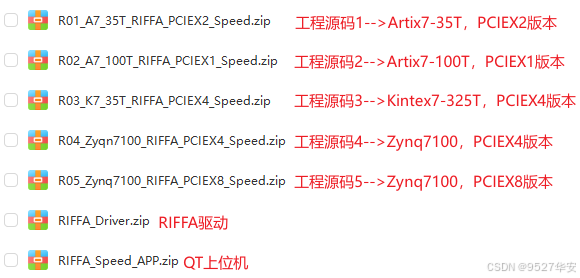

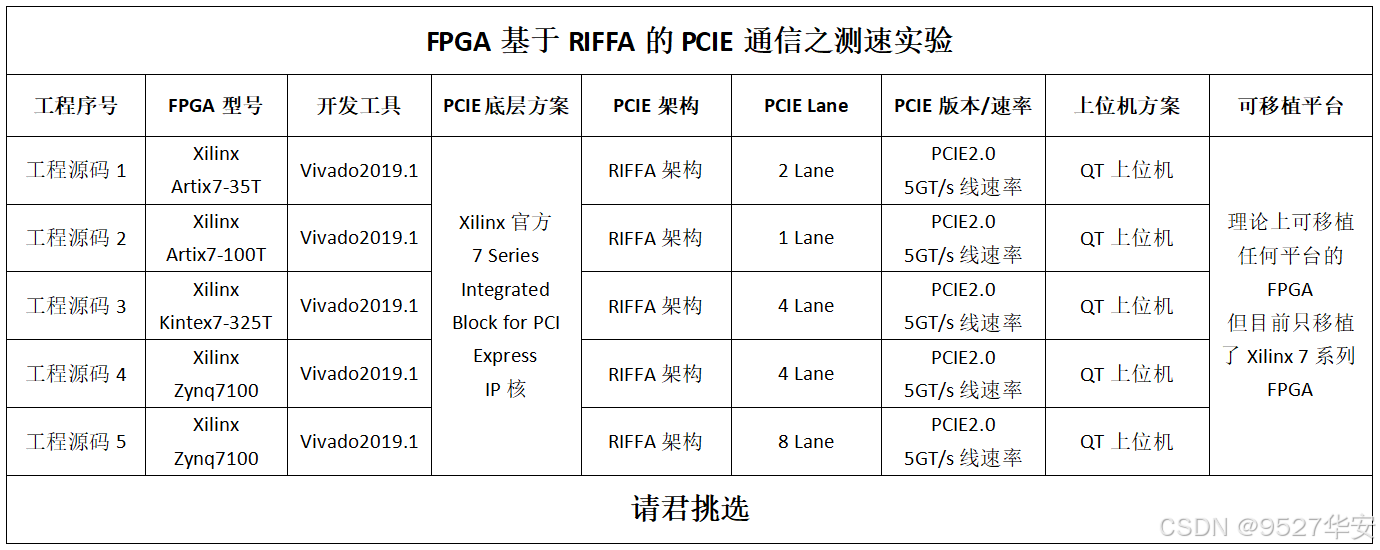

针对市面上主流的FPGA,本博客提供5套工程源码,具体如下:
在这里插入图片描述
现对上述5套工程源码做如下解释,方便读者理解:

工程源码1

开发板FPGA型号为Xilinx–>Artix7–xc7a35tfgg484-2;PCIE架构为Xilinx 7 Series Integrated Block for PCI Express+RIFFA;板载PCIEX2接口,PCIE差分参考时钟100M,运行PCIE2.0版本,单Lane线速率为5GT/s;该工程实现了FPGA基于RIFFA架构实现PCIE通信数据读写和数据测速功能,PC端上位机方案采用QT方案;可实现FPGA+RIFFA架构PCIE+QT上位机架构的搭建和快速验证;适用于该架构的基础验证;

工程源码2

开发板FPGA型号为Xilinx–>Artix7-100T–xc7a100tfgg484-2;PCIE架构为Xilinx 7 Series Integrated Block for PCI Express+RIFFA;板载PCIEX1接口,PCIE差分参考时钟100M,运行PCIE2.0版本,单Lane线速率为5GT/s;该工程实现了FPGA基于RIFFA架构实现PCIE通信数据读写和数据测速功能,PC端上位机方案采用QT方案;可实现FPGA+RIFFA架构PCIE+QT上位机架构的搭建和快速验证;适用于该架构的基础验证;

工程源码3

开发板FPGA型号为Xilinx–>Kintex7–35T–xc7k325tffg484-2;PCIE架构为Xilinx 7 Series Integrated Block for PCI Express+RIFFA;板载PCIEX4接口,PCIE差分参考时钟100M,运行PCIE2.0版本,单Lane线速率为5GT/s;该工程实现了FPGA基于RIFFA架构实现PCIE通信数据读写和数据测速功能,PC端上位机方案采用QT方案;可实现FPGA+RIFFA架构PCIE+QT上位机架构的搭建和快速验证;适用于该架构的基础验证;

工程源码4

开发板FPGA型号为Xilinx–>Zynq7100–xc7z100ffg900-2;PCIE架构为Xilinx 7 Series Integrated Block for PCI Express+RIFFA;板载PCIEX4接口,PCIE差分参考时钟100M,运行PCIE2.0版本,单Lane线速率为5GT/s;该工程实现了FPGA基于RIFFA架构实现PCIE通信数据读写和数据测速功能,PC端上位机方案采用QT方案;可实现FPGA+RIFFA架构PCIE+QT上位机架构的搭建和快速验证;适用于该架构的基础验证;

工程源码5

开发板FPGA型号为Xilinx–>Zynq7100–xc7z100ffg900-2;PCIE架构为Xilinx 7 Series Integrated Block for PCI Express+RIFFA;板载PCIEX8接口,PCIE差分参考时钟100M,运行PCIE2.0版本,单Lane线速率为5GT/s;该工程实现了FPGA基于RIFFA架构实现PCIE通信数据读写和数据测速功能,PC端上位机方案采用QT方案;可实现FPGA+RIFFA架构PCIE+QT上位机架构的搭建和快速验证;适用于该架构的基础验证;

免责声明

本工程及其源码即有自己写的一部分,也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等),若大佬们觉得有所冒犯,请私信批评教育;基于此,本工程及其源码仅限于读者或粉丝个人学习和研究,禁止用于商业用途,若由于读者或粉丝自身原因用于商业用途所导致的法律问题,与本博客及博主无关,请谨慎使用。。。

2、相关方案推荐

我已有的PCIE方案

我的主页有PCIE通信专栏,该专栏基于XDMA的轮询模式实现与QT上位机的数据交互,既有基于RIFFA实现的PCIE方案,也有基于XDMA实现的PCIE方案;既有简单的数据交互、测速,也有应用级别的图像采集传输,以下是专栏地址:
点击直接前往
此外,我的主页有中断模式的PCIE通信专栏,该专栏基于XDMA的中断模式实现与QT上位机的数据交互,以下是专栏地址:点击直接前往

3、详细设计方案

设计框图

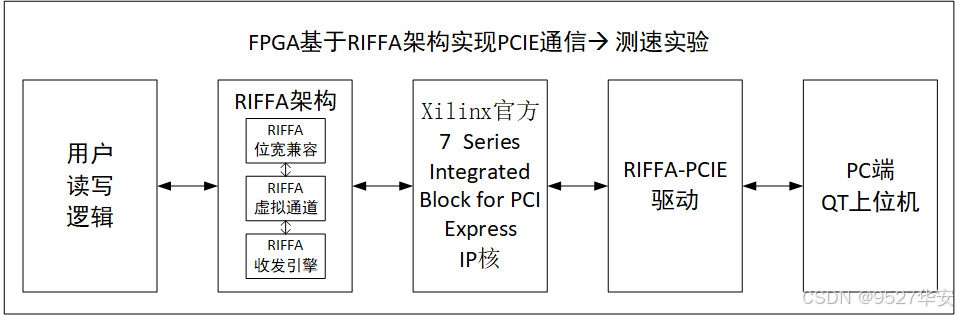

工程详细设计方案框图如下:
在这里插入图片描述

用户逻辑

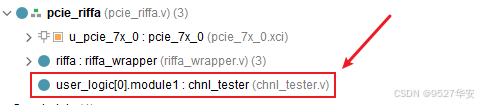

用户逻辑的功能为根据RIFFA用户接口实现读写数据交互,本设计为数据回环,所以设计了一个状态实现该功能,另外,数据的发起为一个随机性的累加器,向PCIE连续不断的发送数据,并将说到的数据原路返回;用户逻辑代码架构如下:
在这里插入图片描述

RIFFA架构详解

本设计使用的RIFFA 版本为RIFFA1.0;
RIFFA (Reusable Integration Framework for FPGA Accelerators) 是一个简单的框架,用于通过 PCI Express 总线将数据从主机 CPU 传输到 FPGA。该框架需要一个支持 PCIe 的工作站和一个带有 PCIe 连接器的主板上的 FPGA。RIFFA支持Windows和Linux,Altera和Xilinx,并绑定了C / C++,Python,MATLAB和Java。在软件方面有两个主要功能:数据发送和数据接收。这些函数通过 C/C++、Python、MATLAB 和 Java 中的用户库公开。该驱动程序支持每个系统多个 FPGA(最多 5 个)。软件绑定适用于 Linux 和 Windows 操作系统。用户只需编写几行代码即可与FPGA IP核进行通信。在硬件方面,用户访问具有独立发送和接收信号的接口。这些信号通过FIFO接口提供交易握手和第一个单词,用于读取/写入数据。无需了解总线地址、缓冲区大小或 PCIe 数据包格式。只需在FIFO接口上发送数据,在FIFO接口上接收数据即可。RIFFA不依赖于PCIe桥接器,因此不受网桥实现的限制。相反,RIFFA 直接与 PCIe 端点配合使用,并且运行速度足够快,使 PCIe 链路饱和。软件和硬件界面都得到了极大的简化。RIFFA架构如下:
在这里插入图片描述
RIFFA纯verilog代码架构如下:
在这里插入图片描述
复杂的代码架构需要长时间的品读才能消化,代码中提供了注释,感兴趣的可以去仔细研读并修改为自己项目需要的情景,对于普通开发者而言,其实只需要掌握RIFFA的用户逻辑即可完成数据读写操作,至于TLP包的封装与解包等操作,代码中已经做好了,一般不需要修改,除非需要定制功能和性能优化外;RIFFA用户逻辑接口及其详细注释如下:该接口位于riffa_wrapper.v;
在这里插入图片描述
RIFFA 框架不依赖 PCIe Bridge ,因此它不受桥连接的控制,这就实现了PCIe 通信链路的高带宽。下图显示了使用 32 位,64 位以及 128 位接口的RIFFA 框架性能图,图中的实线为理论上最大的带宽值,虚线为可实现的最大带宽值。PCIe Gen1 以及 PCIe Gen2 都是使用 8B/10B 编码方式,理论上的最大带宽利用率为 80%,在下图中我们可以看出在使用 32 位,64 位接口的情况下,RIFFA 框架可以实现理论上的最大带宽利用率 80%左右;在 128 位接口的情况下最大带宽利用率为 76%左右;
在这里插入图片描述
以PCIEX4为例,RIFFA模块资源消耗如下:
在这里插入图片描述

Xilinx 7 Series Integrated Block for PCI Express

7 Series Integrated Block for PCI Express是Xilinx官方推出的集成在FPGA内部的PCIE硬核IP;主要实现的是PCIe 的物理层、链路层和事务层,提供给用户的是以 AXI4-stream 接口定义的TLP 包,使用该IP 核,需要对PCIe 协议有清楚的理解,特别是对事务包TLP报文格式;7 Series Integrated Block for PCI Express例化使用十分简单,只是配置项比较多,但大部分保持默认即可,一般也用不到那么多功能,最主要的配置项如下:
在这里插入图片描述
7 Series Integrated Block for PCI Express在代码中调用如下:
在这里插入图片描述

RIFFA驱动及其安装

本设计提供RIFFA驱动源码,该源码既包括Windows也包括Linux,并提供Windows下的驱动安装可执行文件,如下:
在这里插入图片描述
Windows下驱动安装步骤如下:友情提示,Windows下驱动秩序安装一次即可;
第一步:使系统禁用签名并进入测试模式,方法如下:
在这里插入图片描述
也可百度其他方法实现上述目的,完成后电脑屏幕右下角应有如下显示:
在这里插入图片描述
第二步:修改可执行文件的兼容性,方法如下:
在这里插入图片描述
第三步:安装驱动,方法如下:
在这里插入图片描述
驱动装好后,下载FPGA工程bit,然后重启电脑,打开我的电脑–>管理–>设备管理器,应看到如下设备:
在这里插入图片描述

QT上位机

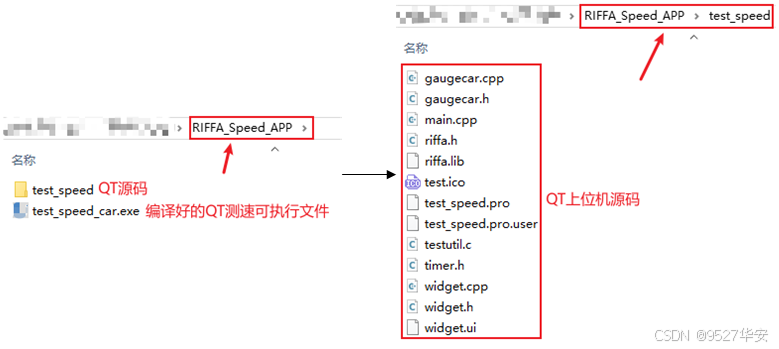

PC端QT上位机调用RIFFA-PCIE驱动的API实现写速率计算,并将速率结果用码表方式呈现,QT上位机源码如下:
在这里插入图片描述

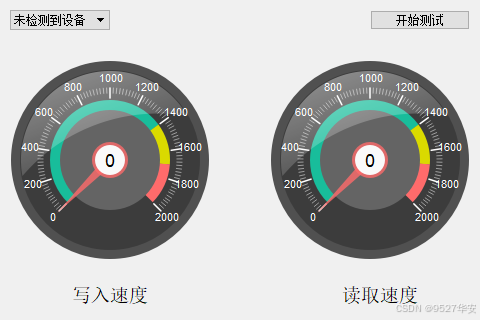

电脑端接收到 FPGA 开发板传来的数据是用户应用程序通过调用库函数fpga_rec才开始接收来自 FPGA 开发板的读请求,然后电脑端将数据分包接收;码表运行样式如下:
在这里插入图片描述

工程源码架构

本博客提供5套Vivado工程源码,以工程源码1为例如下,其他工程与之类似:
在这里插入图片描述

PCIE上板调试注意事项

1:必须先安装RIFFA-PCIE驱动,详情请参考第3章节的《RIFFA驱动及其安装》,驱动只需安装一次;
2:下载FPGA工程bit后需要重启电脑,电脑才能识别到RIFFA-PCIE驱动;程序固化后也需要重启电脑;
3:FPGA板卡插在主机上后一般不需要额外供电,如果你的板子元器件较多功耗较大,则需要额外供电,详情咨询开发板厂家,当然,找我买板子的客户可以直接问我;
4:PCIE调试需要电脑主机,但笔记本电脑理论上也可以外接出来PCIE,详情百度自行搜索一下,电脑主机PCIE插槽不方便操作时可以使用延长线接出来,某宝有卖;

FPGA工程编译注意事项

由于RIFFA源码包含的头文件众多,所以在编译工程之前,必须设置全局包含文件,否则编译器找不到头文件导致报错,设置如下:
在这里插入图片描述

4、工程源码1详解–>Artix7-35T,PCIEX2版本

开发板FPGA型号:Xilinx–Artix7–xc7a35tfgg484-2;
FPGA开发环境:Vivado2019.1;
QT开发环境:VS2015 + Qt 5.12.10;
输入输出:PCIE;
PCIE详情:PCIE2.0版本,X2,5GT/s单lane线速率;
PCIE底层方案:Xilinx 7 Series Integrated Block for PCI Express;
PCIE上层方案:RIFFA;
实现功能:FPGA基于RIFFA架构实现PCIE通信测速实验;
工程作用:此工程目的是让读者掌握FPGA基于RIFFA架构实现PCIE通信测速的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;

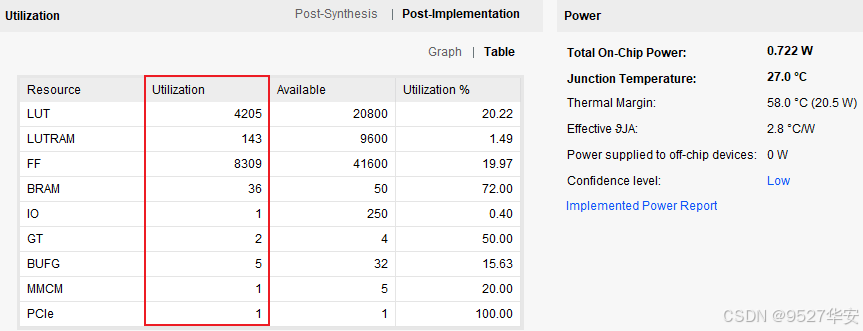

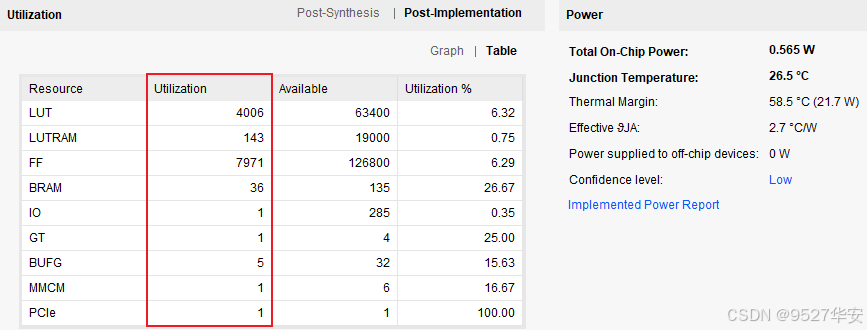

工程的资源消耗和功耗如下:
在这里插入图片描述

5、工程源码2详解–>Artix7-100T,PCIEX1版本

开发板FPGA型号:Xilinx–Artix7-100T–xc7a100tfgg484-2;
FPGA开发环境:Vivado2019.1;
QT开发环境:VS2015 + Qt 5.12.10;
输入输出:PCIE;
PCIE详情:PCIE2.0版本,X1,5GT/s单lane线速率;
PCIE底层方案:Xilinx 7 Series Integrated Block for PCI Express;
PCIE上层方案:RIFFA;
实现功能:FPGA基于RIFFA架构实现PCIE通信测速实验;
工程作用:此工程目的是让读者掌握FPGA基于RIFFA架构实现PCIE通信测速的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
在这里插入图片描述

6、工程源码3详解–>Kintex7-325T,PCIEX4版本

开发板FPGA型号:Xilinx–Kintex7–35T–xc7k325tffg484-2;
FPGA开发环境:Vivado2019.1;
QT开发环境:VS2015 + Qt 5.12.10;
输入输出:PCIE;
PCIE详情:PCIE2.0版本,X4,5GT/s单lane线速率;
PCIE底层方案:Xilinx 7 Series Integrated Block for PCI Express;
PCIE上层方案:RIFFA;
实现功能:FPGA基于RIFFA架构实现PCIE通信测速实验;
工程作用:此工程目的是让读者掌握FPGA基于RIFFA架构实现PCIE通信测速的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;

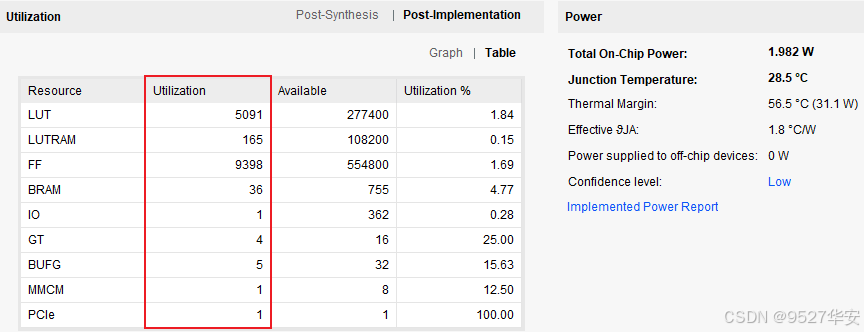

工程的资源消耗和功耗如下:
在这里插入图片描述

7、工程源码4详解–>Zynq7100,PCIEX4版本

开发板FPGA型号:Xilinx–Zynq7100–xc7z100ffg900-2;
FPGA开发环境:Vivado2019.1;
QT开发环境:VS2015 + Qt 5.12.10;
输入输出:PCIE;
PCIE详情:PCIE2.0版本,X4,5GT/s单lane线速率;
PCIE底层方案:Xilinx 7 Series Integrated Block for PCI Express;
PCIE上层方案:RIFFA;
实现功能:FPGA基于RIFFA架构实现PCIE通信测速实验;
工程作用:此工程目的是让读者掌握FPGA基于RIFFA架构实现PCIE通信测速的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
在这里插入图片描述

8、工程源码5详解–>Zynq7100,PCIEX8版本

开发板FPGA型号:Xilinx–Zynq7100–xc7z100ffg900-2;
FPGA开发环境:Vivado2019.1;
QT开发环境:VS2015 + Qt 5.12.10;
输入输出:PCIE;
PCIE详情:PCIE2.0版本,X8,5GT/s单lane线速率;
PCIE底层方案:Xilinx 7 Series Integrated Block for PCI Express;
PCIE上层方案:RIFFA;
实现功能:FPGA基于RIFFA架构实现PCIE通信测速实验;
工程作用:此工程目的是让读者掌握FPGA基于RIFFA架构实现PCIE通信测速的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
在这里插入图片描述

9、工程移植说明

vivado版本不一致处理

1:如果你的vivado版本与本工程vivado版本一致,则直接打开工程;
2:如果你的vivado版本低于本工程vivado版本,则需要打开工程后,点击文件–>另存为;但此方法并不保险,最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本;
在这里插入图片描述
3:如果你的vivado版本高于本工程vivado版本,解决如下:
在这里插入图片描述
打开工程后会发现IP都被锁住了,如下:
在这里插入图片描述
此时需要升级IP,操作如下:
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致,则需要更改FPGA型号,操作如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP,升级IP的方法前面已经讲述了;

其他注意事项

1:由于每个板子的DDR不一定完全一样,所以MIG IP需要根据你自己的原理图进行配置,甚至可以直接删掉我这里原工程的MIG并重新添加IP,重新配置;
2:根据你自己的原理图修改引脚约束,在xdc文件中修改即可;
3:纯FPGA移植到Zynq需要在工程中添加zynq软核;

10、上板调试验证

准备工作

需要准备的器材如下:
FPGA开发板;
PC主机;
我的开发板连接如下:
在这里插入图片描述
下载FPGA工程bit,重启电脑,打开上位机软件,即可看到测速情况;

PCIEX1测速效果演示

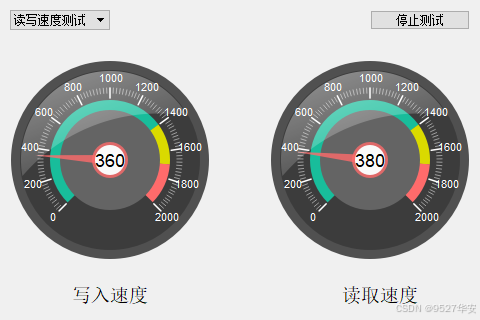

PCIEX1测速结果如下:
在这里插入图片描述
PCIEX1测速视频演示效果如下:

RIFFA-PCIEX1-测速

PCIEX2测速效果演示

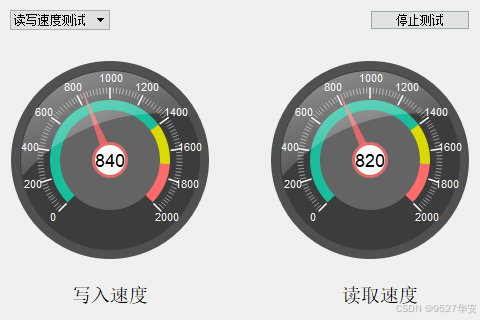

PCIEX2测速结果如下:
在这里插入图片描述
PCIEX2测速视频演示效果如下:

RIFFA-PCIEX2-测速

PCIEX4测速效果演示

PCIEX4测速结果如下
在这里插入图片描述
PCIEX4测速视频演示效果如下:

RIFFA-PCIEX4-测速

11、福利:工程代码的获取

福利:工程代码的获取
代码太大,无法邮箱发送,以某度网盘链接方式发送,
资料获取方式:私,或者文章末尾的V名片。
网盘资料如下:
在这里插入图片描述
此外,有很多朋友给本博主提了很多意见和建议,希望能丰富服务内容和选项,因为不同朋友的需求不一样,所以本博主还提供以下服务:
在这里插入图片描述
