DVI接口详解及信号测试流程

一、DVI接口简介

DVI 有 DVI 1.0 和 DVI 2.0 两种标准，其中 DVI 1.0 仅用了其中的一组信号传输信道（data0-data2），传输图像的最高像素时钟为 165M；
而 DVI 2.0 则用了全部的两组信号传输信道(data0-data5)， 传输图像的最高像素时钟为 330M。

1.DVI接口类型

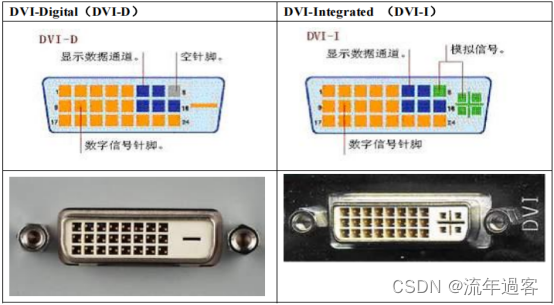

DVI 定义了 DVI-I（Integrated）和 DVI-D(Digital)两种接口（其实还有一种 DVI-Analog （DVI-A）不过较少见），从接口定义上可以看出，DVI-I 实际上是在 DVI-D 的基础上增加了模拟接口。

2.DVI单通道与双通道

相较于单通道DVI，双通道DVI配置了更多用于传输信号的导体。单通道DVI支持的最大带宽为165 MHz（1920 x 1200@ 60 Hz），且连接器中仅有18个触点能作用于传输。双通道DVI连接器中有24个触点可用作传输信号，支持的最大带宽为330MHz（2560 x 1600@60 Hz，1920 x 1080@120 Hz）。

3.DVI与HDMI差异

用DVI显卡连接HDMI电视机时，信号来源显示DVI，信号格式显示实际分辨率，例如“ 1366×768@59hz” ，图像选项很少，色彩和锐度选项都被屏蔽了；

用HDMI显卡连接HDMI电视机时，信号来源显示HDMI，信号格式不再显示实际分辨率，而是显示“ 720P”、 “1080i ”或“ 1080P”。当显卡的分辨率为
1280×720 及更低时，显示为 720P; 当分辨率超过 1280×720 时，则显示为
1080i/p 。图像选项比较丰富， 饱和
