HDMI接口ESD设计及硬件布线注意事项

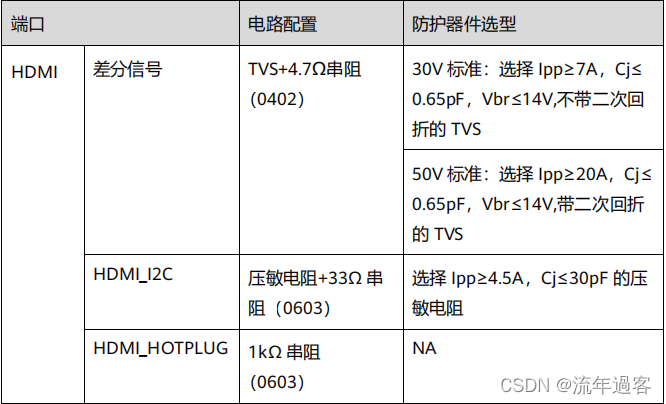

HDMI端口ESD防护方案

HDMI 接口走线设计
HDMI 接口走线要求如下：
 HDMI 的四对差分信号，差分阻抗控制在 100Ω±10%；
 接口 ESD 器件靠近 HDMI 插座放置；
 差分对间长度偏差要求控制在 80mil 范围内，且差分对内长度偏差控制 20mil，最大不超过 25mil; 如果超出 25mil 不多(30mil 以内)，可考虑走较短的蛇形线，将 skew 控制到 25mil；
 差分信号在从 HI3531DV200 扇出的管脚位置、ESD 器件、HDMI 插座位置下的第二层的参考 GND 必须挖空处理。如果是在大于 4 层板的走线中，挖空位置下方第三层不能有高速信号；
 HDMI 的四对差分信号走线长度要求小于 5inch。

HDMI 走线错误示意图

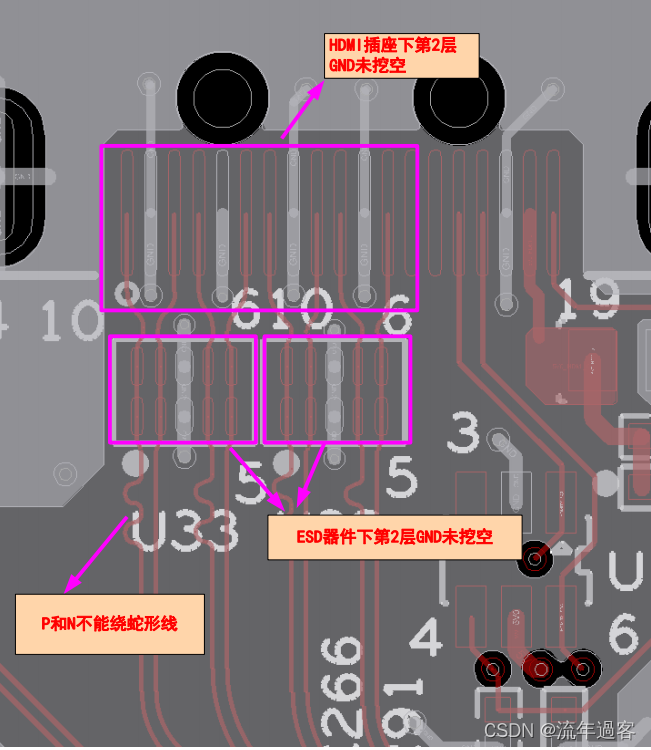

HDMI 走线错误示意图 1：

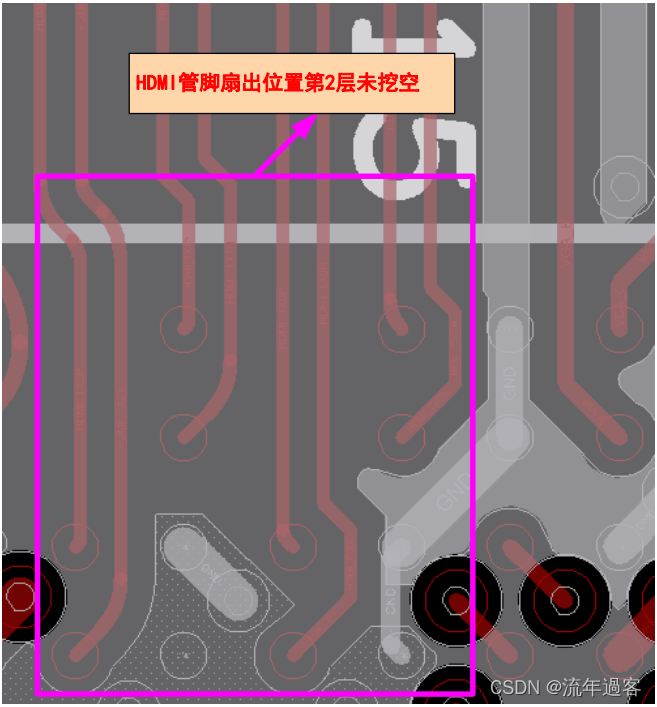

HDMI 走线错误示意图 2：

HDMI 走线正确示意图

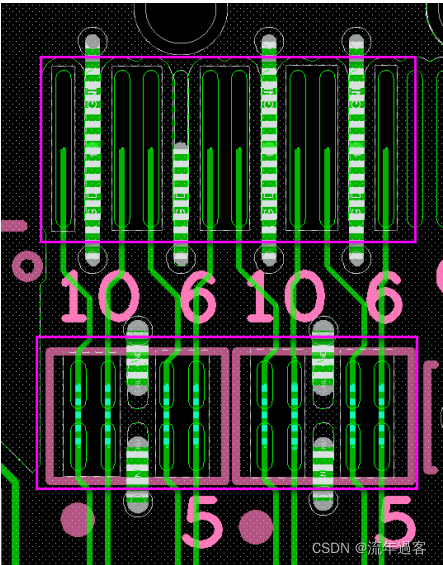

HDMI 走线正确示意图 1（HDMI 插座和 ESD 器件第第二层参考地挖空）：

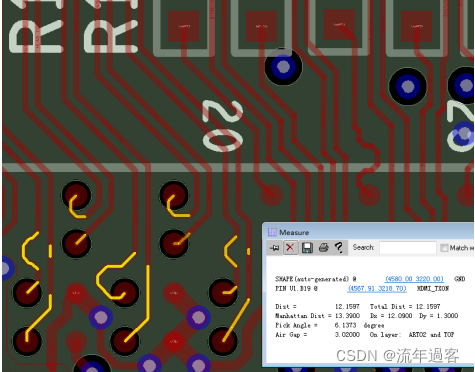

HDMI 正确走线示意图 2（芯片扇出管脚第二层参考地挖空）：

HDMI 芯片管脚扇出位置第 2 层 GND 挖空规则是：管脚离挖空圆形区域边沿 airgap为 3-5mil。
