如何看懂EMC测试报告

对于EMC，相信搞硬件的同行都可以或多或少的说出许多，但是对于实际的EMC测试结果我们要如何看懂呢，其中有哪些参数是我们要重点关注的呢，如何从中找到我们需要的信息呢？

下面就以一个实际测试报告为例，来说一下如何看懂EMC测试报告。

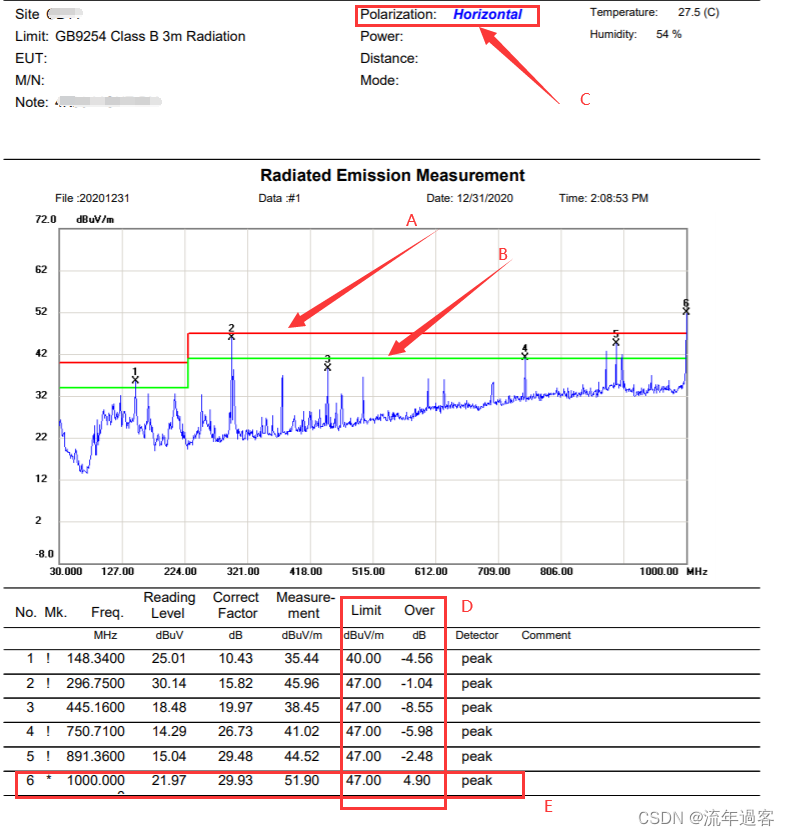

如下图所示，一份EMC检测报告中，需要重点关注的有如下五部分：

A、此处箭头是IEEE规定的EMI标准线，也就是说如果检测超出这个标准，就视为EMI超标；

B、此处绿线要求低于EMI标准线，是不同检测机构、厂家基于EMI实际测试标准下进行更严格的标记；

C、这里的“Horizontal”是指天线处于水平状态时的检测数据；EMI测试过程中，天线会分别处于水平、垂直两种状态下进行测试；报告中“Vertical”为垂直测试数据，“Horizontal”为水平测试数据；

D、这里的“OverLimit”数据，是针对各产品进行衡量比较的，也就是说如果OverLimit这一列的数据有超标的，就视为不合格；换句话说，我们应该看到，如果OverLimit为负值，而且越小，则EMI结果越好(上图中在第6项数据处，即EMI超标)；

E、在30-1000MHz范围内，系统基本运行稳定，取此频段的数据为结果，而每款产品都会提供多组测试结果，以OverLimit最大值来衡量各产品设备EMI之间的差异。

此外实际测试中，为进一步保证EMI测试结果，可将盒子所有接口以及开窗区域用导电铜箔，紧贴密封；对于产品用到的电源也可以通过添加电源滤波器来改善测量结果。
