为什么需要EMI预认证测试？

EMI（电磁干扰）预认证测试是指在产品正式提交给认证机构进行最终EMI测试之前，进行的一系列内部测试。这些预测试的目的是尽早发现潜在的EMI问题，以便及时修正，从而增加最终认证测试通过的概率。进行EMI预认证测试有多个方面的重要性：

1. 提高产品可靠性 EMI问题不仅可能导致产品无法通过认证，还会影响产品的正常功能和用户体验。通过预认证测试，可以尽早发现并解决这些问题，提高产品的质量和可靠性。
2. 节省成本 正式的EMI认证测试费用高昂，如果产品未能通过认证，将导致额外的整改和重新测试费用。通过预认证测试，可以在公司内部发现并解决问题，减少重复测试的次数，从而降低成本。
3. 缩短开发周期 提前发现并解决EMI问题，可以避免在产品开发后期出现重大整改需求，从而缩短产品的开发周期，加快上市时间。
4. 提高市场竞争力 通过预认证测试，可以确保产品在首次提交认证时就能顺利通过，这不仅节省了时间和成本，还能迅速进入市场，占据先机。
5. 符合法规要求 许多国家和地区都对电子产品的EMI性能有严格的要求，提前进行预认证测试可以确保产品设计符合这些法规，避免法律风险。

进行EMI预认证测试的步骤

一、传导干扰测试

1. 确定测试标准 不同国家和地区有不同的EMI测试标准，如美国的FCC、欧洲的CE、国际的CISPR等。在开始测试前，需要明确所需遵循的标准。
2. 准备测试设备 需要使用专用的测试设备，如频谱分析仪或EMI接收机、人工电源网络（AMN）（通常可用LISN替代）、限幅器、隔离变压器等。

人工电源网络（AMN）或LISN的作用：

1）隔离和耦合作用：阻止EUT产生的射频电磁干扰进入电网，同时衰减来自电网的干扰信号；通过耦合电容把射频干扰信号接至测量接收机。

2）稳定阻抗作用：提供统一的阻抗（50Ω），便于在不同电网下的测试结果相互比较。

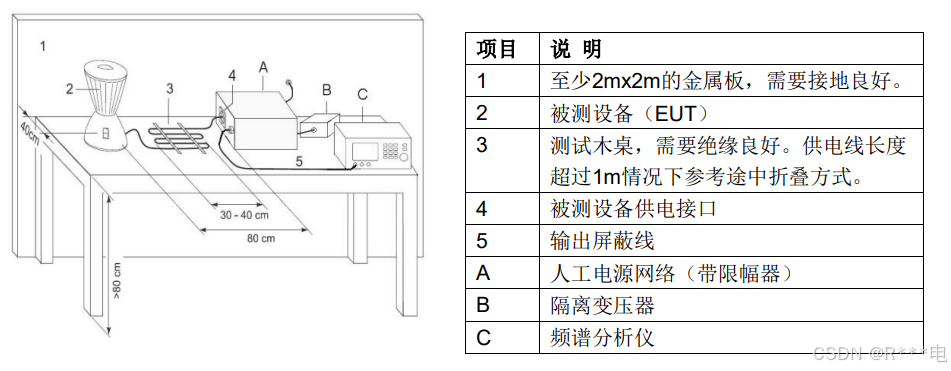

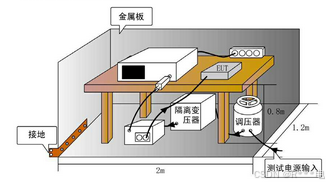

1. 设置测试环境 预认证测试只是做对比，可在正常实验室进行，环境推荐：

1）选择距离地面最近的测量场地（最好是一楼）并建立良好的接地措施。

2）尽量选择远离窗户的位置，有可能的话，把墙壁做一些简单的屏蔽。

3）由于9kHz-30MHz 频段的电台幅值较大，尽量寻找背景噪声低的场地。

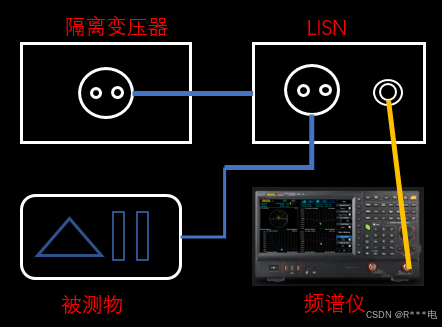

1. 连接被测设备 将待测设备（EUT，Equipment Under Test）按规定方式连接到测试设备上。例如，用屏蔽电缆连接到频谱分析仪上。

1. 执行测试 开启所有设备进入工作状态。
2. 分析数据 将测试数据与标准限值进行比较，判断设备是否通过EMI测试。如果不合格，需要找出干扰源并进行整改。
3. 生成测试报告 利用所有测试结果，生成详细的测试报告，包括测试条件、步骤、结果和结论。

二、辐射干扰测试

1.    确定测试标准 跟传导干扰测试一样，在开始测试前，需要明确所需遵循的标准。

2.    准备测试设备 对于EMI预认证测试，电磁辐射干扰测试会使用到频谱仪/测量接收机、近场探头等测试设备。

3.    设置测试环境 对于预认证辐射干扰测试在正常实验室环境下测试即可。

4.    连接设备进行测试 将近场探头连接到频谱仪上进行测试。

5.    分析数据 将测试数据与标准限值进行比较，判断设备是否通过EMI测试。如果不合格，需要找出干扰源并进行整改。

6.    生成测试报告 利用所有测试结果，生成详细的测试报告，包括测试条件、步骤、结果和结论。

示例

假设我们要对电路板进行EMI辐射干扰预认证测试，步骤如下：

1. 准备设备
   • 频谱分析仪

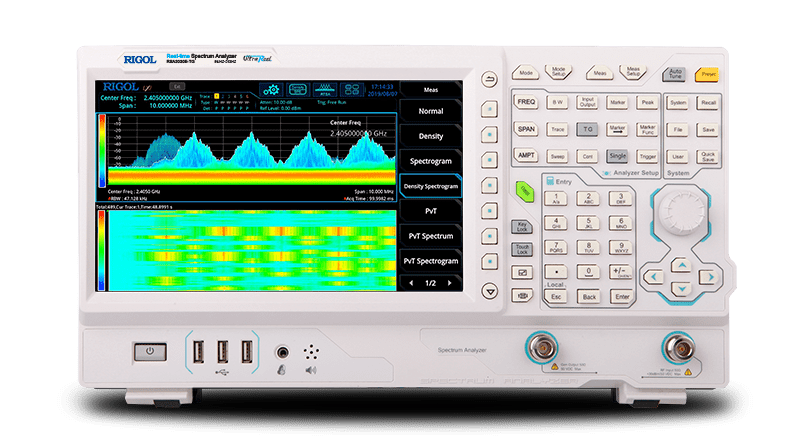

普源RSA3000E系列频谱仪

• • 近场探头

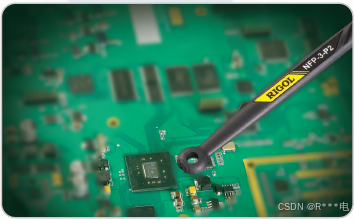

普源NFP-3近场探头

1. 设置环境 进行预认证测试，正常实验环境即可。
2. 连接设备 将近场探头连接到频谱分析仪上。

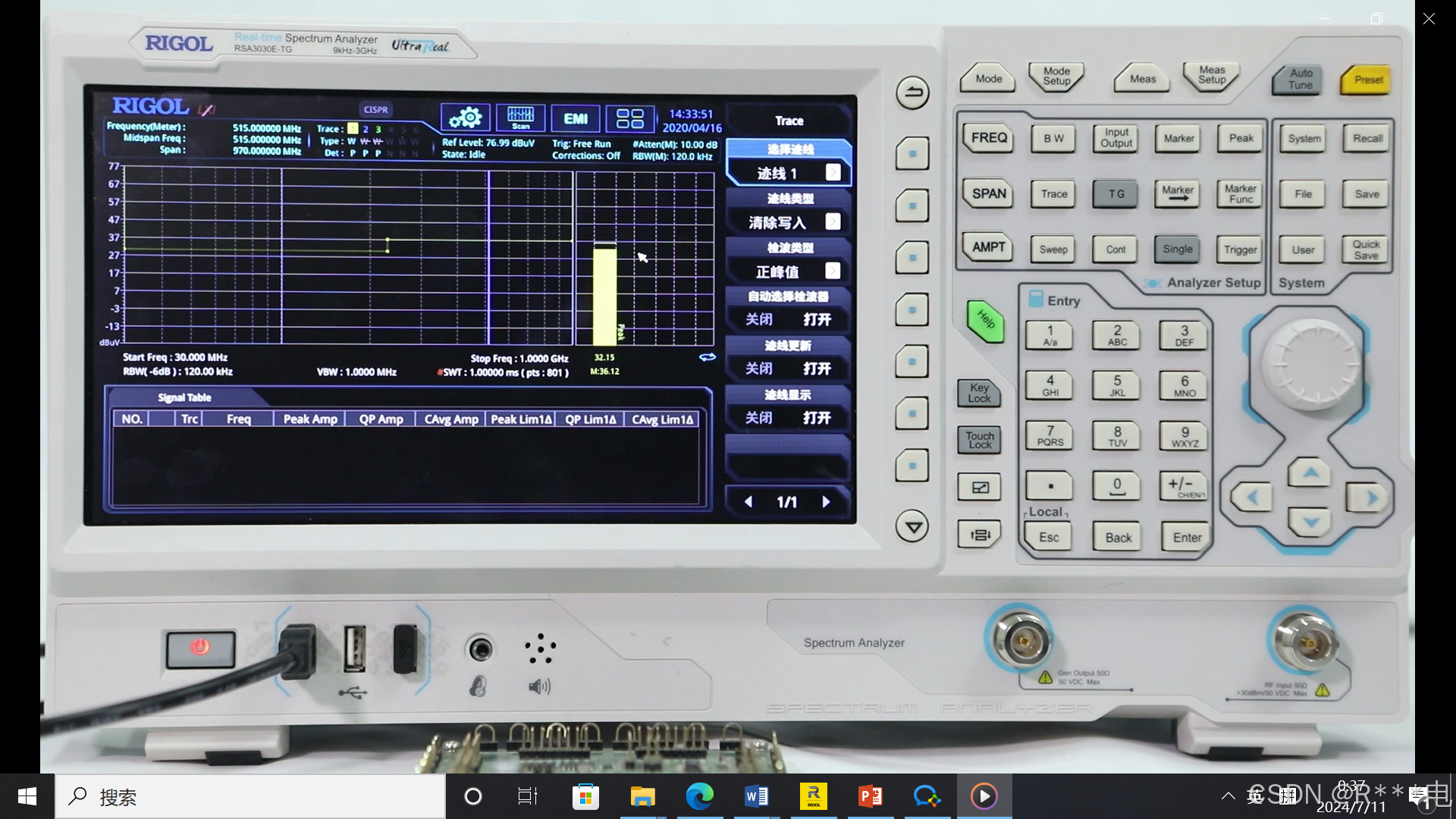

3. 设置限制线 根据选定的测试标准，绘制对应限制线。

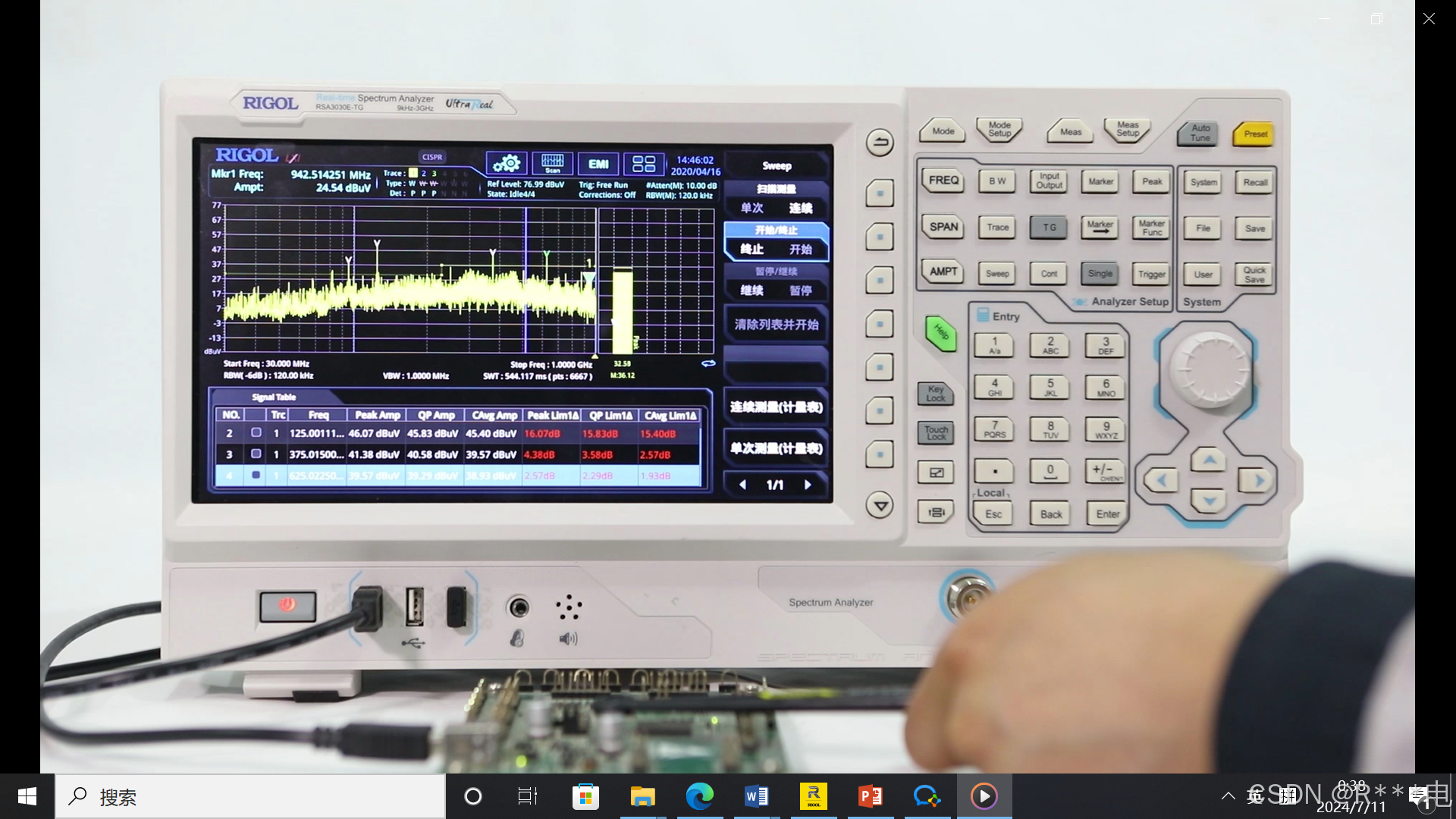

1. 测试并分析数据 比较扫描结果与限制线数值，如果某个频段的辐射强度高于标准限值，则意味着测试不合格。

1. 导出报告 利用所有测试结果，生成详细的测试报告，包括测试条件、步骤、结果和结论。

通过这样的流程，工程师可以有效地识别并解决设备的电磁干扰问题，从而提高产品的可靠性和市场竞争力。
