赛灵思FPGA功耗实测与XPE模拟计算对比分析

FPGA选型的时候，除了考虑其性能，硬件上还需要额外关注其功耗，因为这涉及到相应的DCDC的选型，但是如何评估FPGA的功耗呢？今天这里就以一款赛灵思Kintex-7系列的XC7K160T-FFG676芯片为例，其相应的应用资源如下图所示：

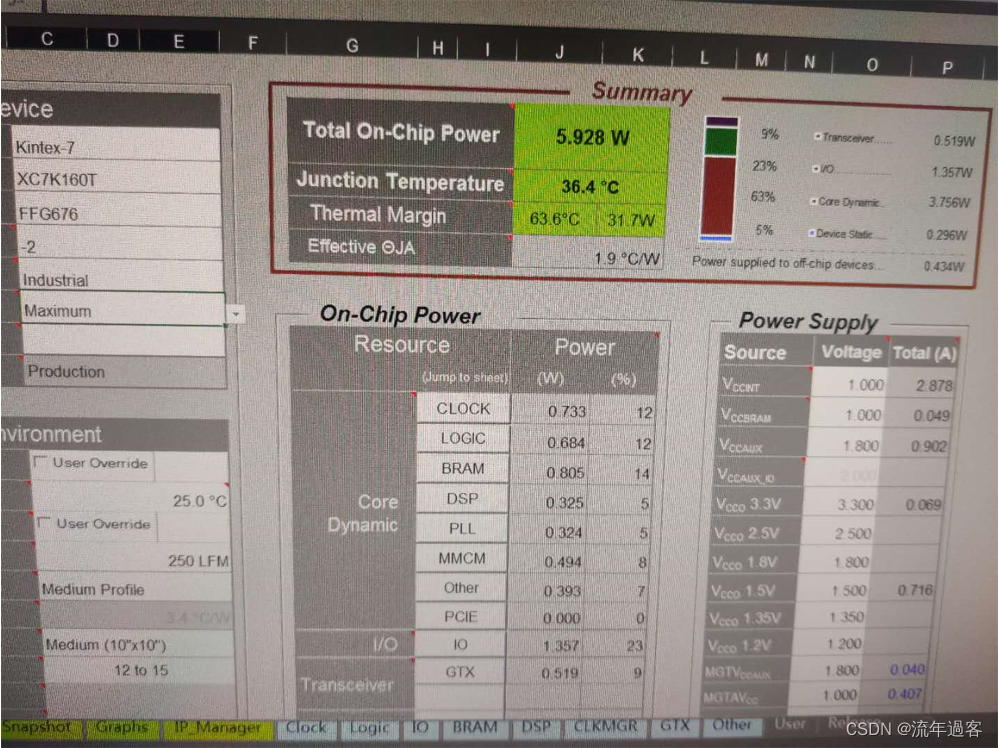

首先先用赛灵思的专用模拟分析软件XPE进行一下满功耗的模拟分析计算，计算结果如下图所示：

模拟在满载的情况下，On-Chip Power功耗为：5.928W；
表中其他详细参数信息含义可参考赛灵思FPGA手册。

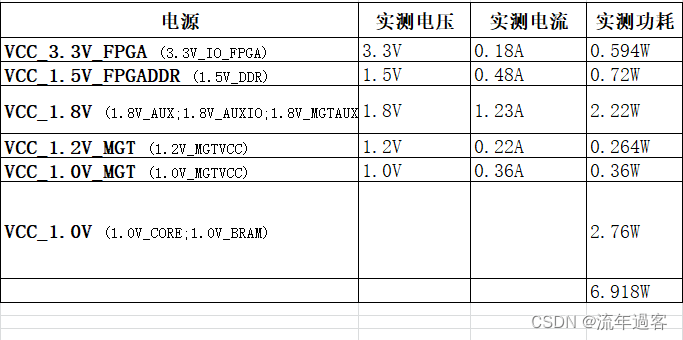

接下来使用实际PCB板卡进行测试，这里板卡实际同样按照满载运行，FPGA的资源占用情况高达98%，在这种情况下测试FPGA中各个电源系统的功耗，结果如下图所示：

结合上述XPE模拟测试的“Power Supply”进行汇总，结果如下图所示：

看到这里，相信大家以后在选用FPGA或者是评估板卡功耗、电源选型的时候，都会做到心中有数。
