AD9361的TX Power控制

首先，说明一点，AD9361的发射Power控制主要针对衰减。

在TX Filter设置中，0X065的D0位可以控制，当该位设置为1时，发射功率会衰减6dB，一般这一位都会设置为0，除非特殊需求；

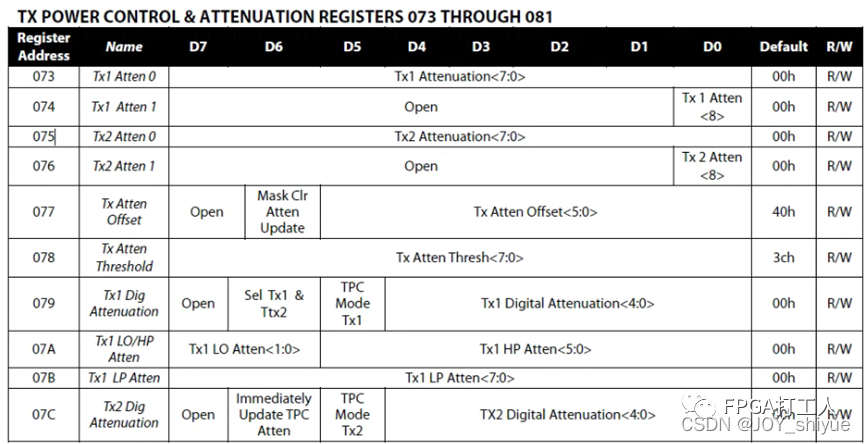

TX正常的增益调整深度是360，对于TX1，控制字存储在寄存器0x073[D7:D0]和寄存器0X074[D0]，对于TX2，控制字存储在寄存器0x075[D7:D0]和寄存器0X076[D0]。衰减步长为0.25dB/LSB。衰减字为0时，对应的是0dB。值为359时，对应的是89.75dB。
当然，还有其他的寄存器需要关注。

0x077寄存器：
[D6]：这一位和0x07C[D6]配合使用的，当这位清0时，0x07C[D6]会自我清0，当TX衰减字更新时，需要将0x07C[D6]置1来使衰减字有效；当然，0x077[D6]置1时，0x07C[D6]不会自我清0，在这种情况下，当TX衰减字更新时，TX Power会立即有效；
[D5:D0]：这个无符号值添加到0x073 到 0x076 中的衰减字，从而产生新的衰减字。分辨率 = 0.25dB/LSB；
0x078寄存器：
仅仅应用于TX的监视功能。如果TX衰减超过了这个阈值，会使用high增益索引，相反，会使用low增益索引，Low增益索引和high增益索引分别通过寄存器0x067和0x068控制，阈值对TX1和TX2是通用的。
0x079寄存器：
[D6]：该位置1代表将TX1的衰减应用于TX1和TX2；
0X07C寄存器：
[D6]：该位在0x077[D6]进行了详细说明。
0x07F到0X081不推荐使用。

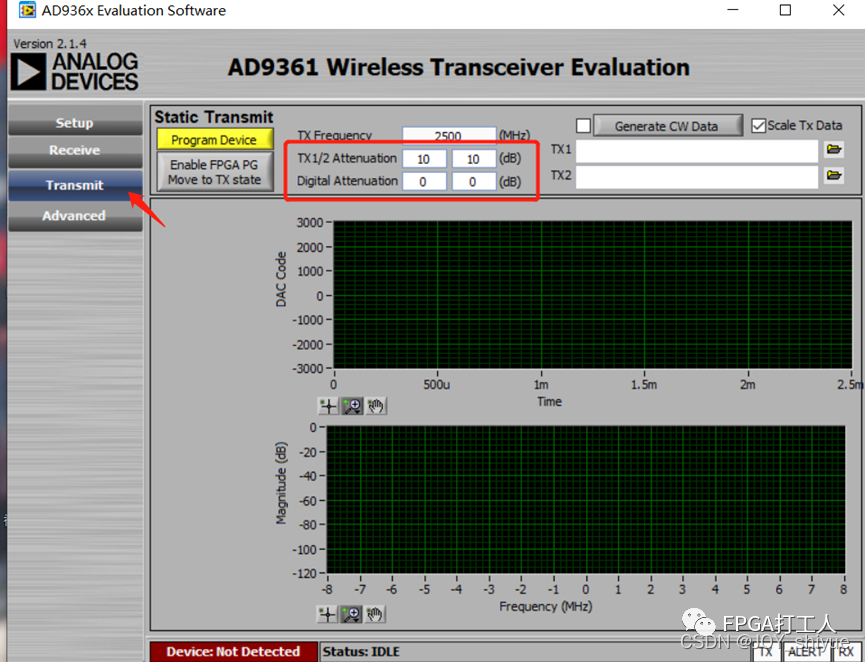

其次，从AD9361配置软件也可以对TX的power做简单的设置。
