2020.4.15修改：有朋友私信我ADS1299的封装，我直接在本文挂了链接，有需要的请自行下载。链接：https://download.csdn.net/download/qq_38305370/12328661
————————————————

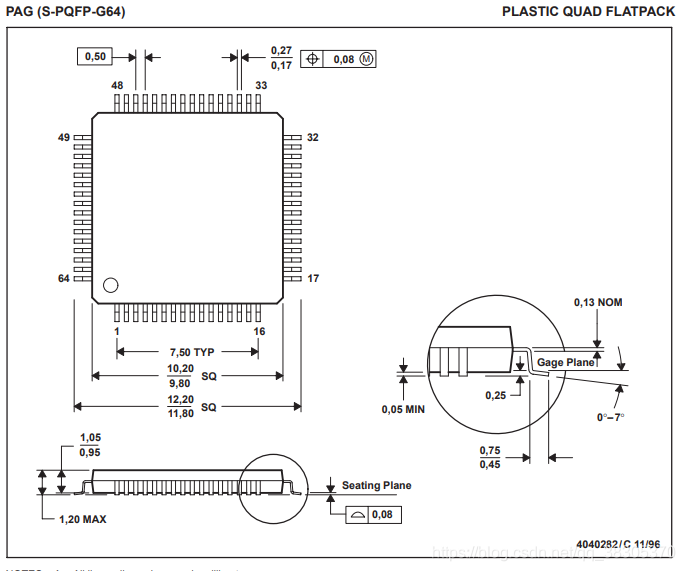

最近在做脑电采集相关的项目，需要用到TI的ADS1299芯片。我们先来看看TI官网给的封装图[TQFP (PAG)，64pin]。软件出身的我，顿时觉得好难画，心里只有一个想法：有开源的吗！

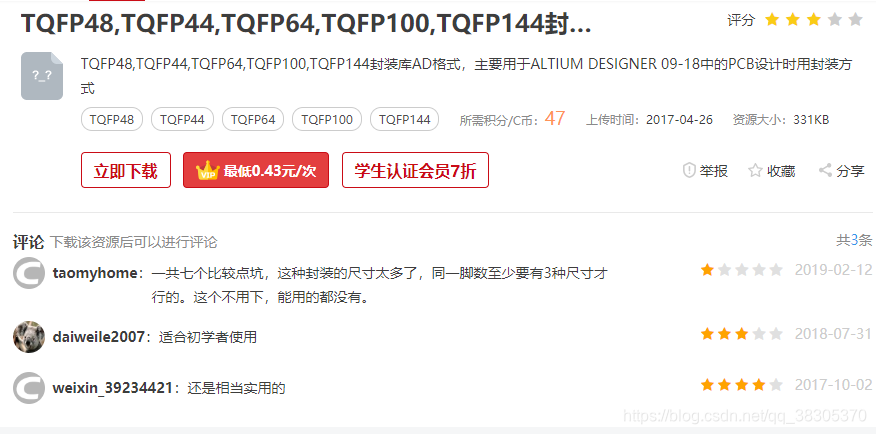

我先去CSDN下载区看了看，倒是有几个，但评论都褒贬不一。想必各位朋友和我一样，经常被骗，下载打开后发现不是自己想要的，这我怎么敢下载呢！

我转念一想，TI这么大的厂，怎么会不想着帮我们把封装画出来呢？仔细看了看，发现TI已经告诉我们解决办法了！

再也不用白花积分和C币了！

下面我开始详细地介绍。

第一步，下载ADS1299封装的CAD File (.bxl)。

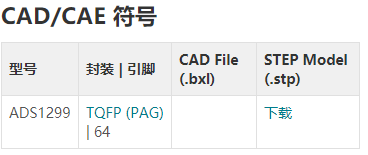

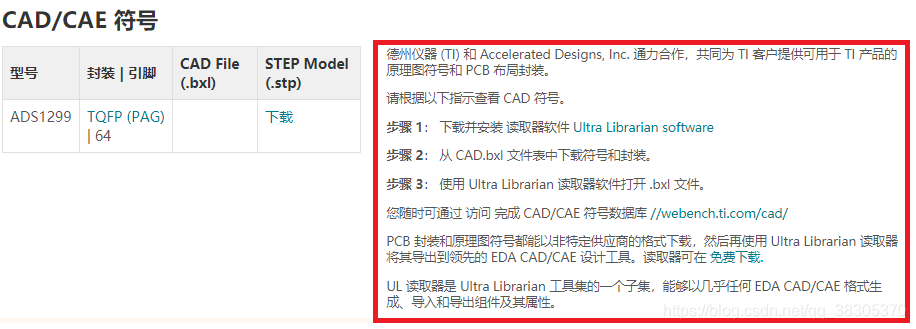

这时我们发现，TI并没有提供ADS1299的CAD File，这一栏是空着的！

看到这里，你可别以为我也是骗子，咱可是赚正经阅读量的博主！

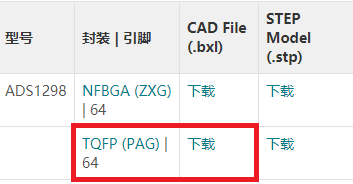

我们注意到ADS1299的封装时TQFP (PAG) | 64，那么ADS1298呢？也是TQFP (PAG) | 64！并且，ADS1298提供了CAD File。

担心的朋友还可以看一下两款芯片的封装PDF文件名，都是mtqf006a，说明确实是同一款封装。

那么，我们可以下载ADS1298的CAD File (.bxl)。第一步完成！

第二步，下载并安装Ultra Librarian。

如TI介绍的那样，Ultra Librarian可以将.bxl文件导出为AD封装文件，他们还免费提供了下载链接。链接在任意元器件的 设计与开发 栏中均可获取。

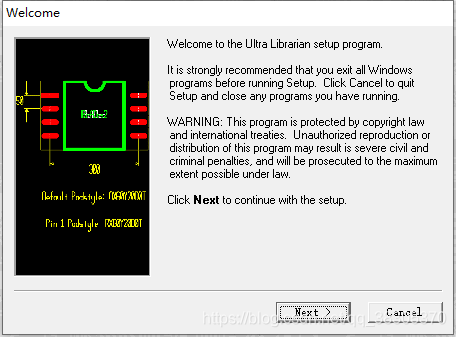

下载后解压，以管理员方式运行安装。

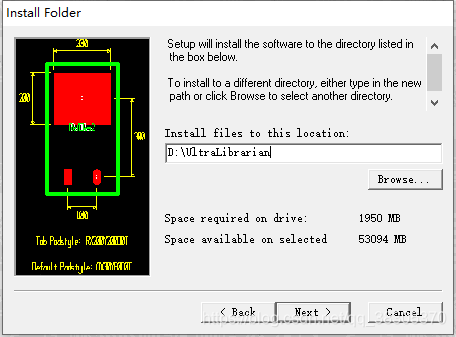

我将其安装在了D盘。

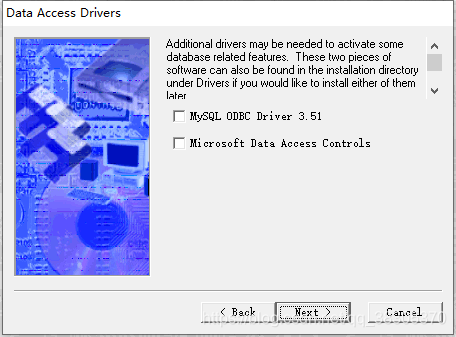

未选择数据库驱动。

等待安装完成。

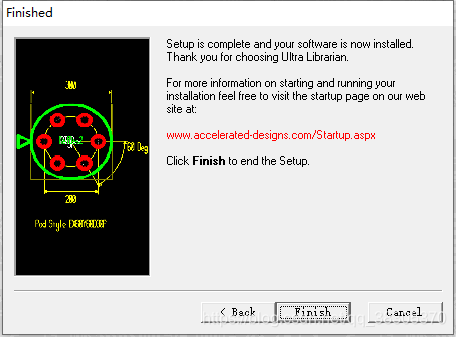

点击Finish后，随后重启电脑即可开始使用了。

第三步，使用Ultra Librarian和Altium Designer导出封装。

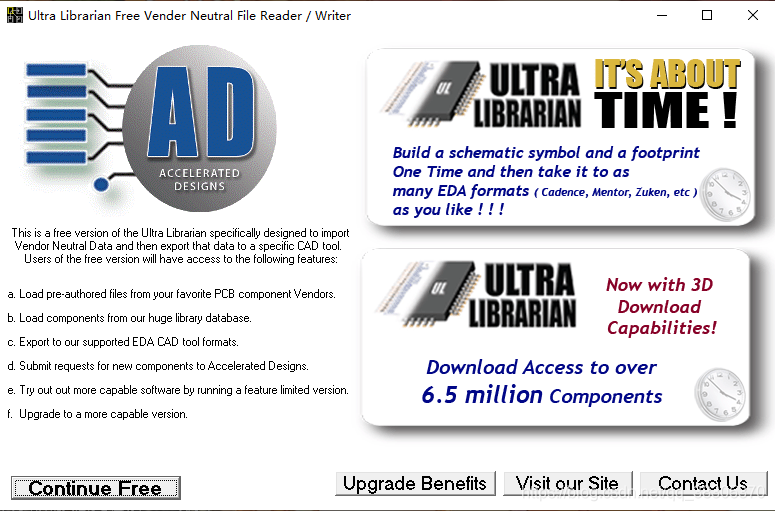

打开Ultra Librarian，出现以下界面。

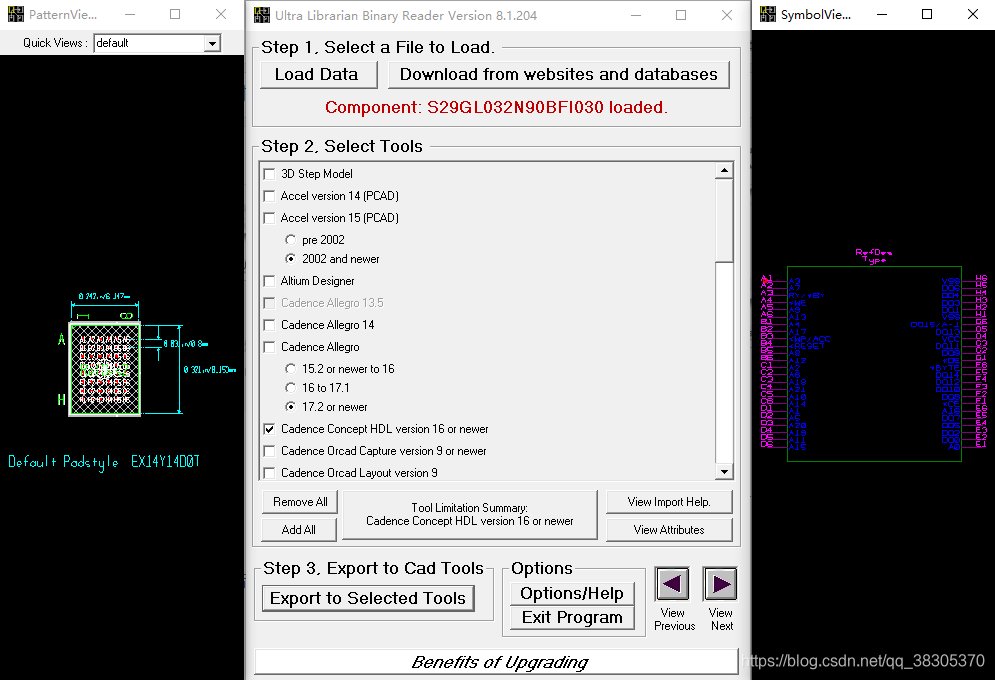

点击 Continue Free 继续使用，出现软件使用界面。

按照软件提示的Step1-3进行操作。

点击 Load Data 加载我们之前下好的ADS1298_PAG_64.bxl。

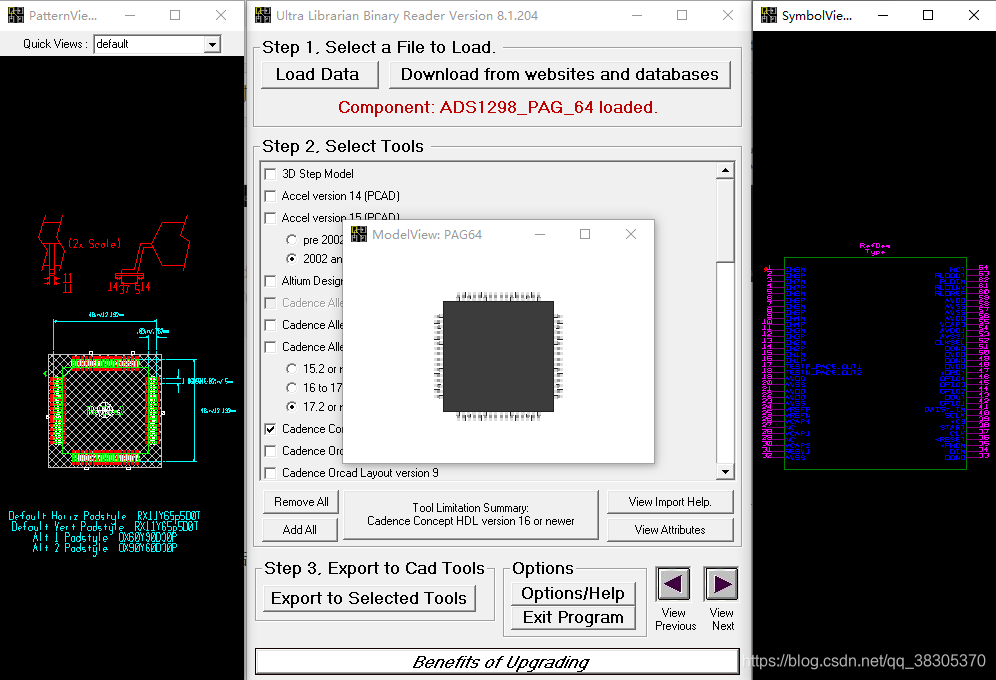

可以看到软件已经显示了ADS1298的symbol和footprint。

选择Altium Designer以后，点击 Exported to Select Tools 。

弹出了一个txt文件，告诉了用户导出文件的所在目录及后续在AD中的操作步骤。

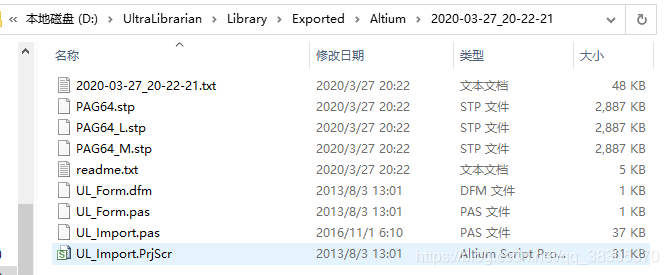

打开文件目录。

在AD中打开 UL_Import.PrjScr 工程。

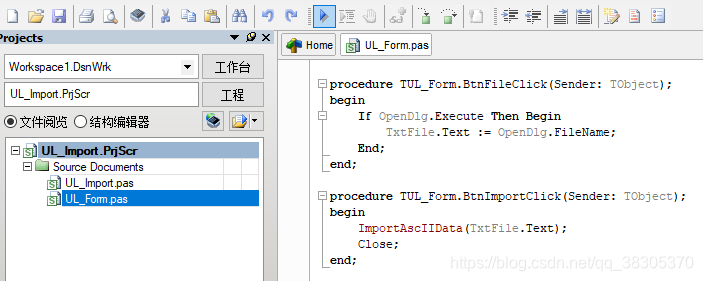

双击选择 UL_Form.pas ，并点击运行当前脚本。

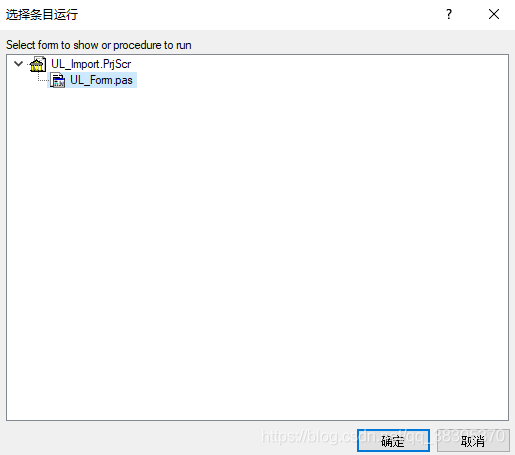

选择UL_Form.pas为运行条目。

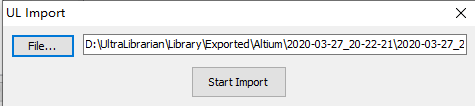

弹出对话框，选择最先导出的txt文件，点击Start Import。

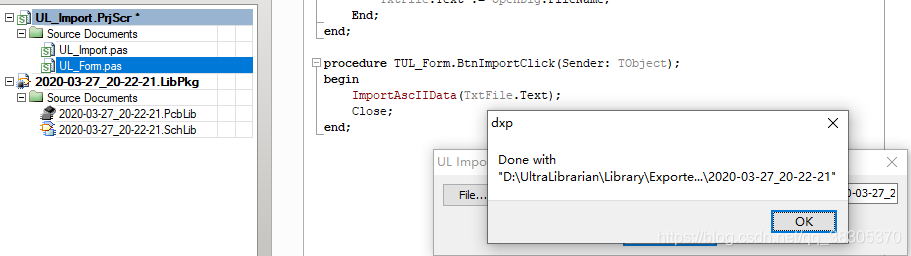

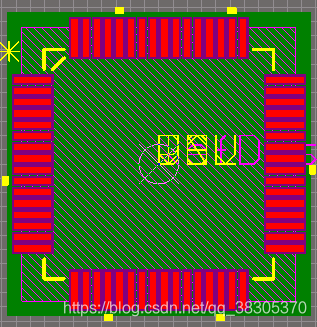

等待一会儿，在txt的同一目录下会生成一个lib包，包含两个文件，sch和pcb。

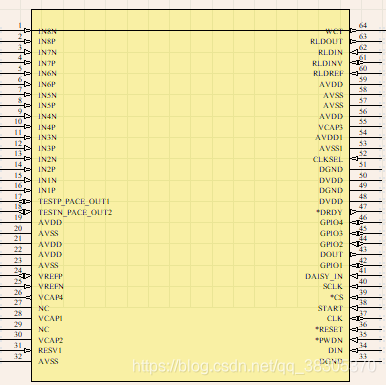

结束！我们已经获得了ADS1299的AD封装，同样的方法我们也可以获取其他元器件的AD封装。

Ultra Librarian也有在线版本，无需安装即可生成文中的UL_Import.PrjScr工程，只需要在AD中进行后续操作即可，具体可以参考我的另一篇文章 几种下载高质量AD封装的方法，里面也介绍了通过其他工具获取ADS1299封装的方法。

————————————————
