altium designer 画制BGA扇出设置



FPGA的封装大多数都是以BGA封装为主，所以要画制FPGA的PCB图纸，必须要学会使用BGA封装PCB的画制。BGA封装引脚的引出一般都是通过软件设置BGA扇出规则，然后软件自动生成的布线。
在规则设置中，

---

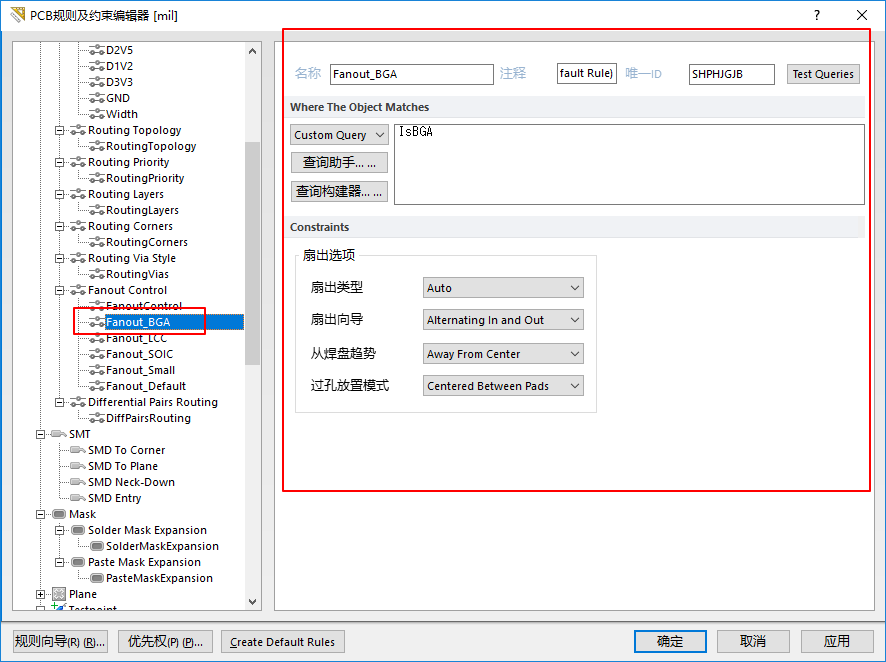

1.设置BGA扇出的规则：

只有你设置了规则后，扇出功能才有效。

---

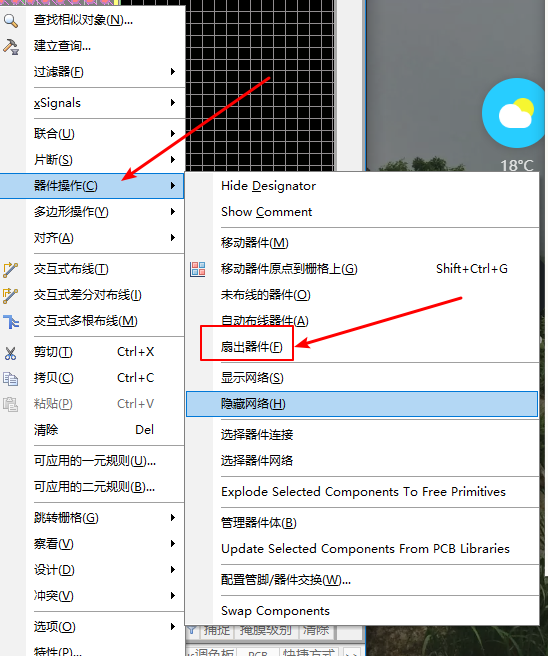

2.放置BGA封装后，鼠标右击，选择器件操作-> 器件操作，选择扇出器件。

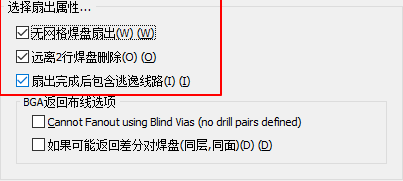

扇出这里根据需要选择属性。我一般是都勾选上。

---

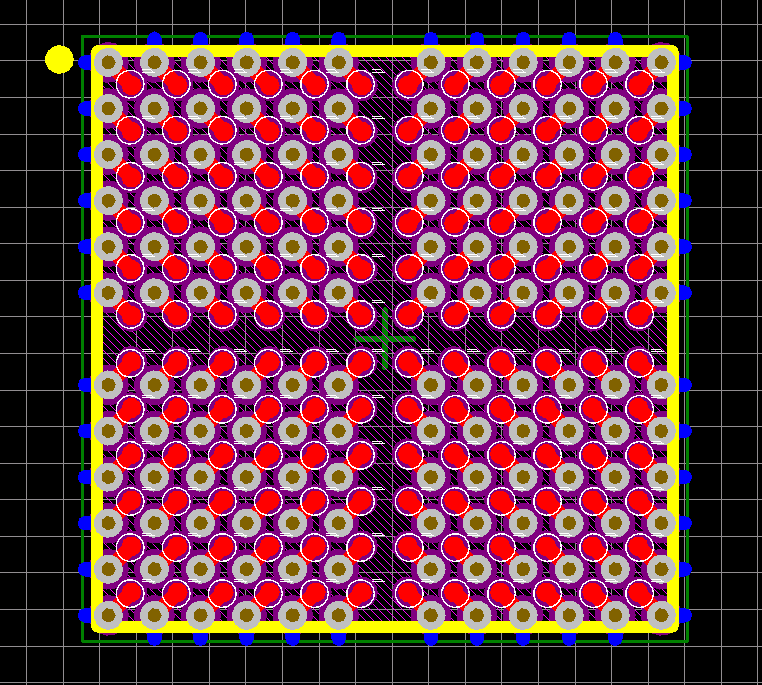

3.扇出最后的效果图（一定要注意，你只有设置了扇出规则后，扇出才有作用，不然扇出是没有效果的。）

上面的属性，选择不一样，就会有不一样的效果。
