1.目标：使用verilog编写三分频电路，要求占空比大小为50%。

2.方法：分别使用上升沿和下降沿计数cnt_p以及cnt_n，并且计数从0到N-1（N为分频的次数，此时为3）；分别对clk_p以及clk_n做复位初始化为0，这样当它们计数到0或者（N-1）/2的时候分别进行信号的翻转；如果clk_p以及clk_n初始化为0，结果是clk_p | clk_n,如果初始化为1则是clk_p & clk_n。

3. three_div_Freq.v

`timescale 1ns / 1ps
//
// Company: Shanghaitech
// Engineer: Junluoyu
//
// Create Date: 2021/11/02 22:48:53
// Design Name:
// Module Name: three_div_Freq
// Project Name:
// Target Devices:
// Tool Versions: vivado 2020.1
// Description: 三分频电路
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module three_div_Freq #(
    parameter N = 3
)
(
    input clk_in,
    input rst_n,
    output clk_out
);
/*----------------------------------------------------------------------------------------------*/
reg [3:0] cnt_p , cnt_n ;
reg       clk_p , clk_n ;
/*----------------------------------------------------------------------------------------------*/
always @(posedge clk_in or negedge rst_n) begin
    if(!rst_n)
        cnt_p<=4'b0000;
    else if(cnt_p==N-1)
        cnt_p<=4'b0000;
    else
        cnt_p<=cnt_p+1'b1;
end

always @(negedge clk_in or negedge rst_n) begin
    if(!rst_n)
        cnt_n<=4'b0000;
    else if(cnt_n==N-1)
        cnt_n<=4'b0000;
    else
        cnt_n<=cnt_n+1'b1;
end

always @(posedge clk_in or negedge rst_n) begin
    if(!rst_n)
        clk_p<=1'b0;
    else if(cnt_p==(N-1)/2)
        clk_p<=~clk_p;
    else if(cnt_p==4'b0000)
        clk_p<=~clk_p;
    else
        clk_p<=clk_p;
end

always @(negedge clk_in or negedge rst_n) begin
    if(!rst_n)
        clk_n<=1'b0;
    else if(cnt_n==(N-1)/2)
        clk_n<=~clk_n;
    else if(cnt_n==4'b0000)
        clk_n<=~clk_n;
    else
        clk_n<=clk_n;
end

assign clk_out = clk_p | clk_n;
endmodule

4.testbench

`timescale 1ns / 1ps
//
// Company: Shanghaitech
// Engineer: Junluoyu
//
// Create Date: 2021/11/02 22:59:59
// Design Name:
// Module Name: tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module tb();
/*---------------------------------------------------------------------------------------------*/
reg  clk_in;
reg  rst_n;
wire clk_out;
/*---------------------------------------------------------------------------------------------*/
three_div_Freq #(
    .N(3)
)
three_div_Freq_inst
(
    .clk_in (clk_in ),
    .rst_n  (rst_n  ),
    .clk_out(clk_out)
);
/*----------------------------------------------------------------------------------------------*/
initial clk_in = 1'b0;
always #5 clk_in = ~clk_in;  // 10ns,50MHz
/*----------------------------------------------------------------------------------------------*/
initial begin
    rst_n = 1'b0;
    #100;
    rst_n = 1'b1;
    #1000;
    $stop;
end
endmodule

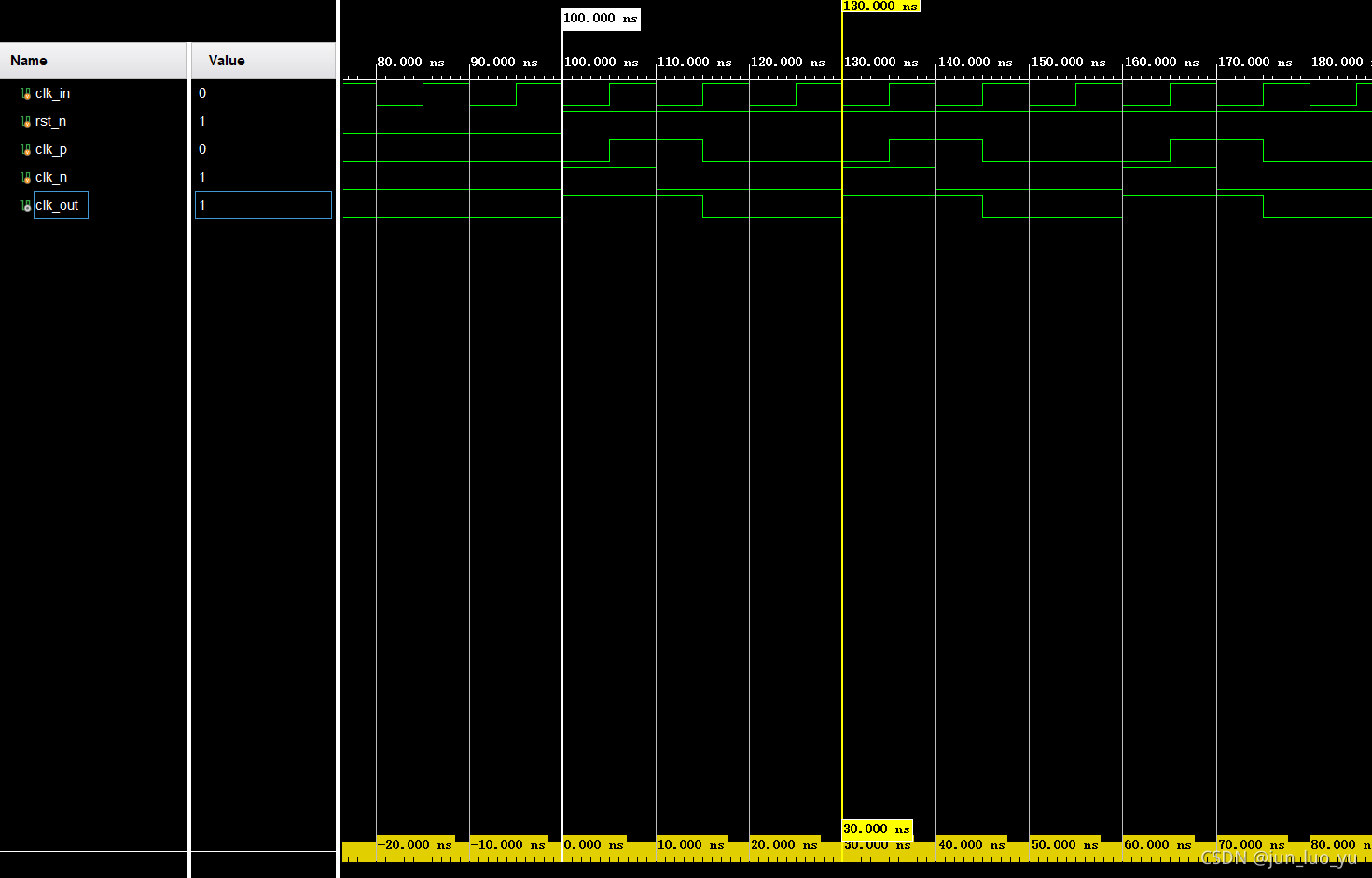

5.仿真波形
