计算机组成原理与体系结构 —— 南桥与北桥

计算机组成原理与体系结构 —— 南桥与北桥

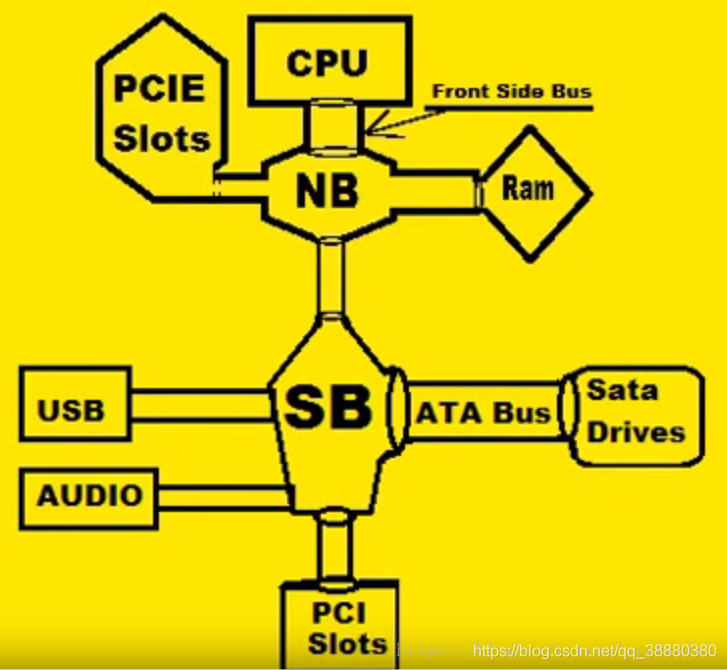

1 介绍

芯片近北桥,远离南桥(SB)。因为高速信号成本更高,物理距离近能降低成本。

1.1 南桥

  • 南桥(英语:Southbridge)是基于个人计算机主板芯片组架构中的其中一枚芯片。南桥设计用来处理低速信号,通过北桥与中央处理器联系。
  • 南桥芯片负责I/O总线之间的通信,如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等。
  • PCI、SATA、IDE、USB。

1.2 北桥

  • 北桥设计用来处理高速信号,通常处理中央处理器、存储器、PCI Express显卡(早年是AGP显卡)、高速PCI Express X16/X8的端口,还有与南桥之间的通信。
  • 芯片组(chipset)的名称就是以北桥芯片的名称来命名的。
  • 北桥被用来处理高速信号,通常处理CPU(处理器),RAM(内存),AGP端口或PCI Express,和南桥芯片之间的通信。
  • PCIE/AGP、Memory、CPU。

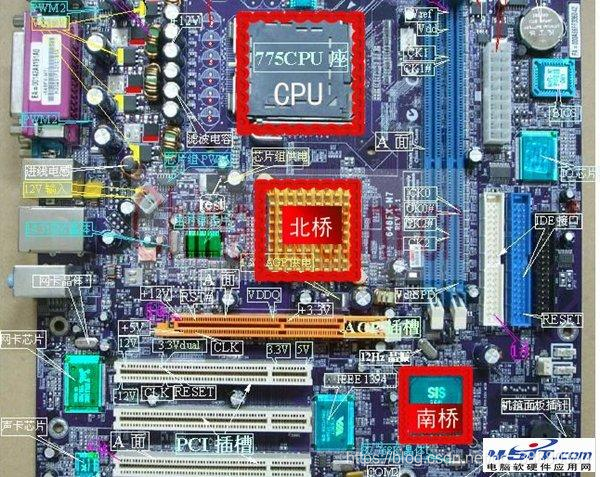

2 硬件中的位置

在这里插入图片描述

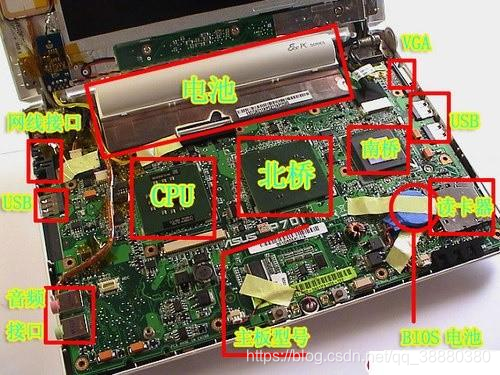

2.1 笔记本

在这里插入图片描述

2.2 开发板

在这里插入图片描述

参考

1、计算机组成原理与体系结构 —— 南桥与北桥
2、计算机的北桥与南桥
3、南桥芯片
4、北桥
