Blinn-Phong光照模型详解

原创 已于 2022-08-02 15:46:04 修改 · 6.2k 阅读 · 32 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#游戏引擎 #ue4 #图形渲染 #虚幻

于 2022-07-28 18:27:40 首次发布
本文详细介绍了Blinn-Phong光照模型，包括环境光、漫反射和高光反射的概念及其计算方法。Blinn-Phong模型是基于Phong模型的修正，适用于游戏引擎和图形渲染，如虚幻引擎。模型通过环境光、法线与光线的夹角、半程向量等计算光照效果，简化了实际反射的复杂性，提供了一种平衡效果与计算速度的方法。

        Blinn-Phong光照模型，又称为Blinn-phong反射模型（Blinn–Phong reflection model）或者 phong 修正模型（modified Phong reflection model），是由 Jim Blinn于 1977 年在文章中对传统 phong 光照模型基础上进行修改提出的。它是一个经验模型，并不完全符合真实世界中的光照现象，但由于实现起来简单方便，并且计算速度和得到的效果都还不错，因此在早期被广泛的使用。

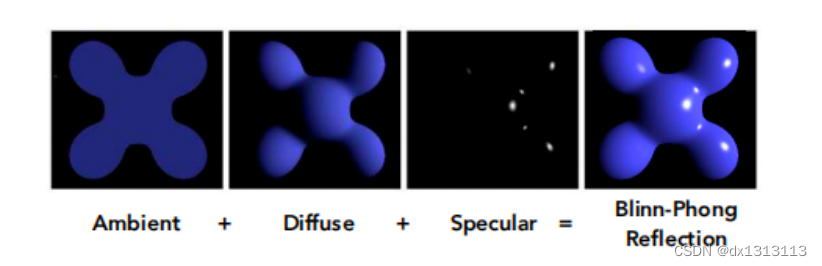

它将进入摄像机的光线分为三个部分，每个部分使用一种方法来计算它的贡献度，这三个部分分别是环境光(Ambient)、漫反射(Diffuse)和高光反射(Specular)。



在计算之前，我们先定义一些基本的向量，因为只表示方向，默认它们都为单位向量。

  • Viewer direction，观察方向，使用v表示
  • Surfa
