车尾灯实战01-认识车尾灯测试项目及测试环境和常用工具

章节介绍

第一章 认识车尾灯测试项目及测试环境和常用工具

---

目录

章节介绍

前言

一、什么是车尾灯？

二、车尾灯项目分析

1.车尾灯测试点

2.测试环境

3.测试工具

三、车尾灯测试操作

四、车尾灯常见问题和解决思路

1.常见问题及解决思路

总结

---

前言

车载测试行业越来越讲究技术至上，如果一直停滞不前怎么能行呢？
不做行业的垫脚石，咋们一起来学习提升吧！
该系列实战主要讲解我自己在工作中的实际项目，分享给大家。
实战内容：
1. 认识车尾灯测试项目及测试环境和常用工具
2. 车尾灯半自动化测试扩展用CAPL编写脚本
3. 车尾灯常用UDS诊断码
    DID读取
    DTC诊断
4. 车尾灯集成Vector VT台架实现HIL自动化
5. 认识VT台架及板卡功能
6. 车尾灯VT脚本编写
    执行自动化脚本生成报告
7. 总结车尾灯HIL（硬件在环自动化测试技术壁垒）

---

一、什么是车尾灯？

车尾灯就是我们汽车尾部的灯光区域，我们称之为车尾灯。

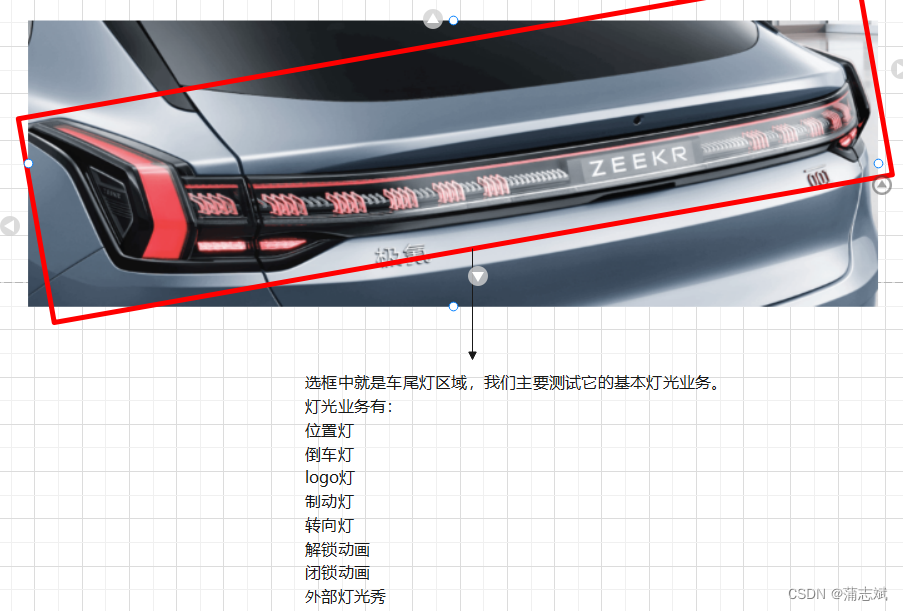

如下图片可以清楚了解车尾灯的区域灯光。

 举例：极氪001

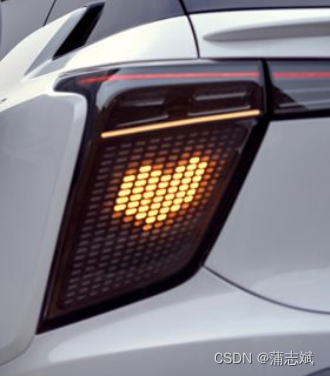

市面上的车型车尾灯功能样式也越来越多，功能也越来越强大，大家也可以去了解高合的车尾灯采用的是ISD矩阵式可编程触发。



看了上面的几组图有没有清楚了解什么是车尾灯，什么是ISD矩阵可编程式车尾灯？

车灯样式也变得多样化，那么也会需要更精密性的测试它的基本功能，保障功能的实用性。

二、车尾灯项目分析

1.车尾灯测试点

车尾灯测试	车灯业务	基本功能	组合功能	故障注入	高低电压	软件刷写	DID读取	DTC诊断	压力测试	HIL性能测试
某某001车型	位置灯 制动灯 倒车灯 logo灯 转向灯 解闭锁动画	√	√	√	√	√	√	√	√	√
某某03车型	位置灯 制动灯 倒车灯 logo灯 转向灯 解闭锁动画	√	√	√	√	√	√	√	√	√

2.测试环境

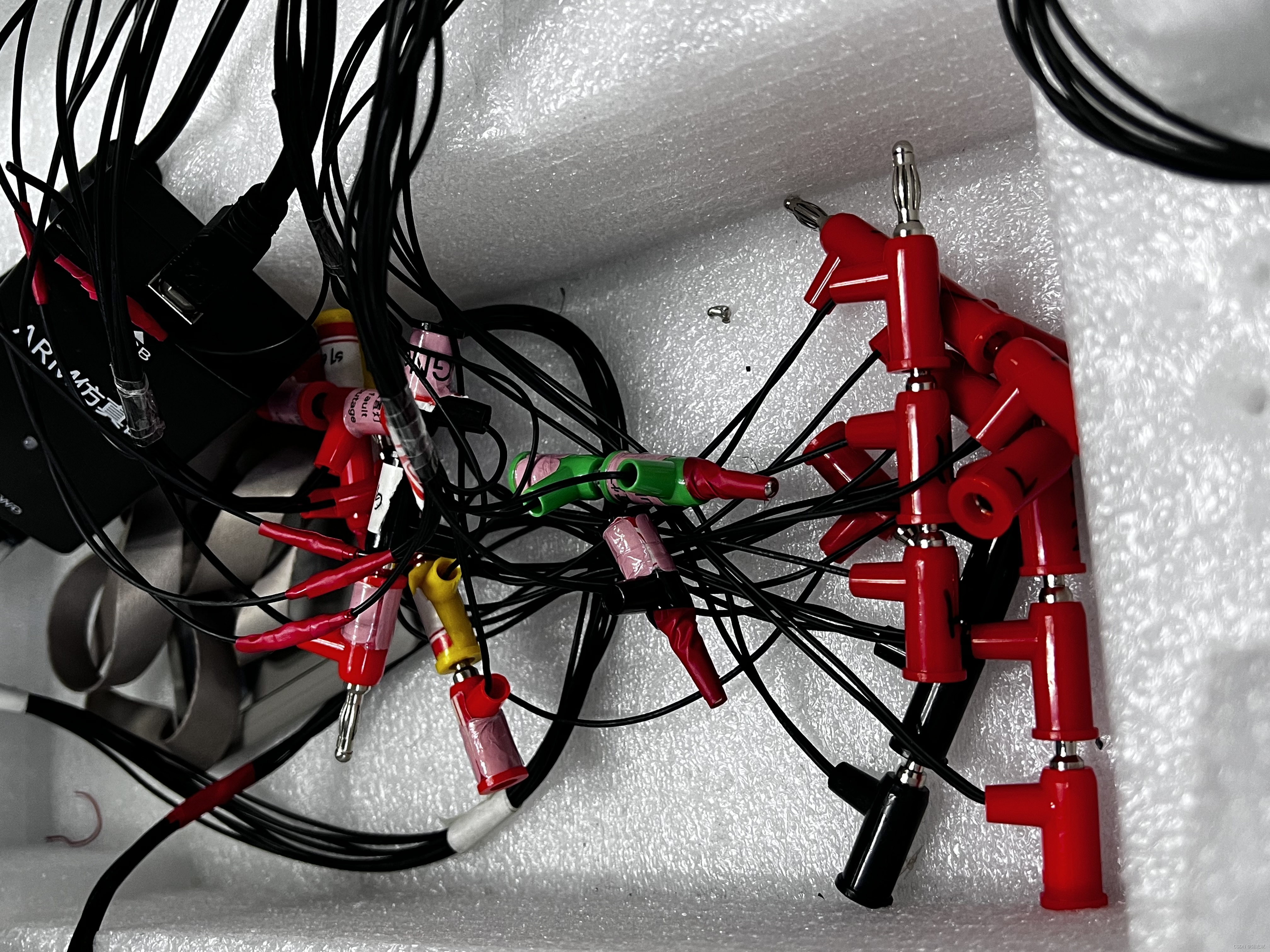

1.本地工位台架测试：

        通常工位上测试搭建的台架设备比较简陋，都是车灯裸板点灯测试，不是整灯件那样。因为工位施展不开，也很笨重。所以采用的都是裸板测试。

        在裸板测试环境时需要注意的是各个区域的灯板线束需要注意点，防止误触烧灯板。

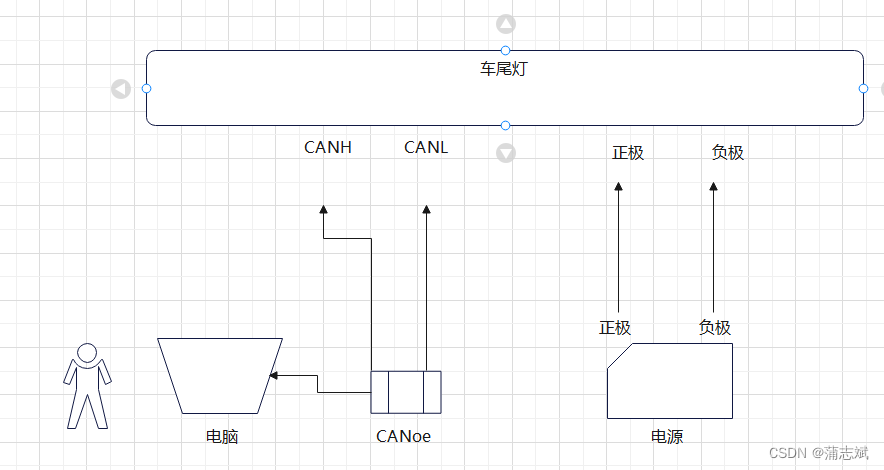

        测试环境布置如下：



         车灯测试有CAN总线、LIN总线、CANFD等等。

2.实车测试环境：

        通常主机厂会提供测试车，集成到实车上测试真实工况。

        那么实车测试环境如下图：

         实车替换测试灯件后，通过实车状态触发车尾灯点灯业务。例如踩踏制动踏板，可以观察实车车尾灯区域是否制动灯高亮。像其他灯功能不一一介绍。

3.测试工具

测试工具可以分为以下：

        1.刷写工具

        PE工具

        Cyclone工具

        JLink工具

        CANoe 工具

        第三方工具（DSA等）

        暂时工作中只用到这些，还有其他的刷写工具可以扩展。

        2.模拟仿真工具

        模拟仿真工具只有CANoe

以上列举工具如何使用呢，具体根据公司业务来使用。我就不对工具教程普及了，网上都有教程。

三、车尾灯测试操作

• 测试操作

车灯测试执行，是一个枯燥的环节，因为我们在测试车灯的时候通常都是基于CAN工程启动，将车灯与CANoe和电脑链接通信好后。就可以在CANoe面板打开对应的Panle面板对灯组灯光业务进行开/关操作。

那么车灯也有低配车型版本，通过硬线触发点灯的。这个比上面的测试环境更为枯燥，也更容易出现烧灯板。因为硬线模式点灯，需要人为的去对线束进行插拔，如果注意力不集中的状态下去测试，很容易正负极插拔错，导致灯板短路烧灯板。

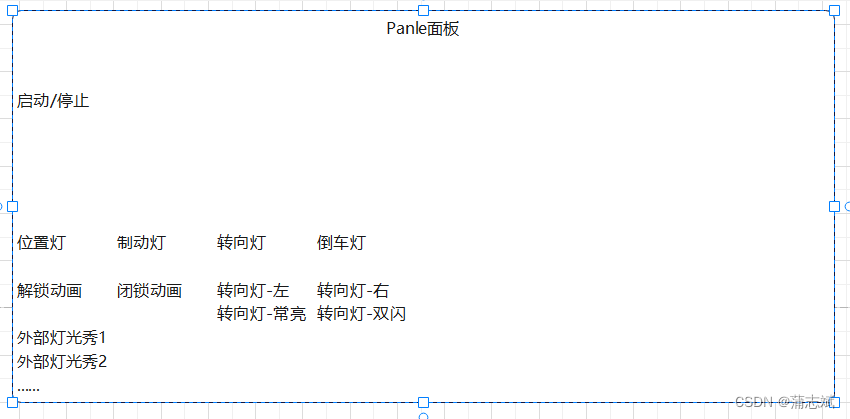

我这里就画图给它脑补，摸过CANoe，执行过CAN工程的都应该知道，我就不啰嗦了。

• 测试关注点

测试过程中，我们重点关注Panle面板触发的开关，观察灯组件的样式，确保灯光点亮业务符合业务需求。

测试过程中，开启CANoe截log功能，确保测试过程中出现偶现bug无法提供证据。

四、车尾灯常见问题和解决思路

1.常见问题及解决思路

        A.工作中会出现CAN通信丢失，无法连接通信模拟工况。

        排查线路是否断开，如果线路正常，排查DB9针是否端子接错或者是否加了120欧姆（Ω）终端电阻。

        B.工作中用CANoe工程运行后通过Panle面板控制点灯，点击开关没反应。

        排查Trace面板是否有报文上报

        能正常上报报文，可以定位开关绑定信号是否有问题。

        开关信号没问题，可以找开发人员确认CANoe工程文件是否更新了？是否更新了DBC文件（DBC=数据文件）

        重新刷写软件，再执行点灯，校验点击开关，确认能否点灯。

        C.测试过程中，灯组出现局部不亮，部分灯组闪烁。

        首先排查灯组是否存在开路故障

        排查灯组是否是定损件

        排查灯组是否当前测试最新软件版本

        排查灯组是否符合当前测试灯组件

        以上都无法解决，拉着硬件开发分析。

---

总结

该系列实战项目属于我自己实际工作履历，作为我自身理解后撰写成博客供大家一起学习，对文章不理解和疑惑请评论私信告知。文章写的不是很好，只是我个人的经验产出。

该章节带大家认识车尾灯项目的测试环境、测试需求点、测试工具、刷写工具以及工作中常见问题的讲解。

后续会对该实战项目更精炼的讲述工作中的操作流程以及技能提升。
