一、SDRAM硬件设计

通过这个硬件设计我们要了解到以下几点知识：

STM32F429 采用的 32 位 FMC 接口驱动镁光的 SDRAM，型号 MT48LC4M32B2，最高支持 143MHz的时钟，容量 16MB。
标准的 SDRAM 一般都是 4 个 BANK，这个芯片也不例外，芯片的总容量：1Mbit x 32bit x 4bank = 128Mbit 。每个 BANK 由 4096rows x 256columns x 32bits 组成。这个比较重要，配置的时候要用到，也就是 12 行 8 列。
片选采用的 SDNE0，那么 SDRAM 的首地址是 0xC000 000，控制 16MB 的空间。

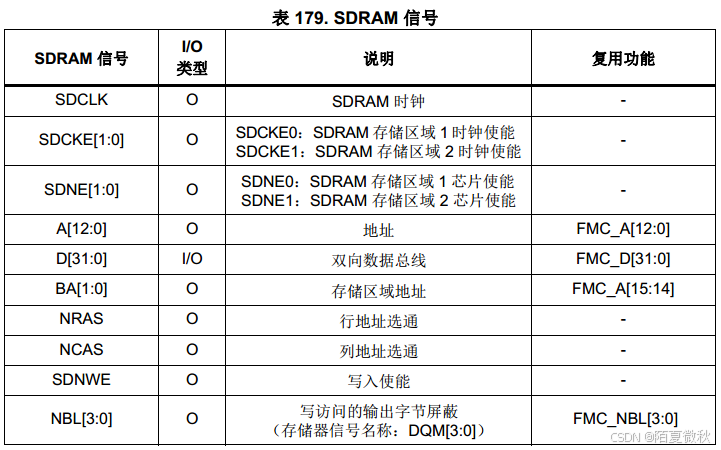

用到引脚所代表的含义：

二、SRAM驱动设计

1、tRCD（ TRCD）：

在发送列读写命令时必须要与行有效命令有一个间隔，这个间隔被定义为 tRCD，即 RAS to CAS Delay（ RAS 至 CAS 延迟），大家也可以理解为行选通周期，这应该是根据芯片存储阵列电子元件响应时间（从一种状态到另一种状态变化的过程）所制定的延迟。 tRCD 是 SDRAM 的一个重要时序参数，广义的 tRCD 以时钟周期数为单位，比如 tRCD=2，就代表延迟周期为两个时钟周期。具体到确切的时间，则要根据时钟频率而定，对于 STM32F429 驱动 SDRAM，采用的 168MHz，实际使用要做 2 分频，即 84MHz，那么我们设置 tRCD=2，就代表 23.8ns 的延迟。

2、CL（ CAS Latency）：

在选定列地址后，就已经确定了具体的存储单元，剩下的事情就是数据通过数据 I/O 通道（ DQ）输出到内存总线上了。但是在 CAS 发出之后，仍要经过一定的时间才能有数据输出，从 CAS 与读取命令发出到第一笔数据输出的这段时间，被定义为 CL（ CAS Latency， CAS 潜伏期）。由于 CL 只在读取时出现，所以 CL 又被称为读取潜伏期（ RL， Read Latency）。 CL 的单位与 tRCD 一样，为时钟周期数，具体耗时由时钟频率决定。数据写入的操作也是在 tRCD 之后进行，但此时没有了 CL（记住， CL 只出现在读取操作中）。

3、tWR（ TWR）：

数据并不是即时地写入存储电容，因为选通三极管（就如读取时一样）与电容的充电必须要有一段时间，所以数据的真正写入需要一定的周期。为了保证数据的可靠写入，都会留出足够的写入/校正时间（ tWR， WriteRecovery Time），这个操作也被称作写回（ Write Back）。

4、tRP（ TRP）：

在发出预充电命令之后，要经过一段时间才能允许发送 RAS 行有效命令打开新的工作行，这个间隔被称为 tRP（ Precharge command Period，预充电有效周期）。和 tRCD、 CL 一样， tRP 的单位也是时钟周期数，具体值视时钟频率而定。

三、SRAM相关配置

1、FMC 时钟源选择

STM32F429 的 FMC 是采用的 HCLK 时钟，位于 AHB 总线上。比如主频设置的是 168MHz，那么FMC 时钟也是 168MHz。FMC 驱动 SDRAM 的话，必须对 FMC 的时钟做 2 分频或者 3 分频，而且仅支持这两种分频方式，也就是说， SDRAM 时钟可以选择 168MHz/2 = 84MHz 或者 168MHz/3 = 56MHz。

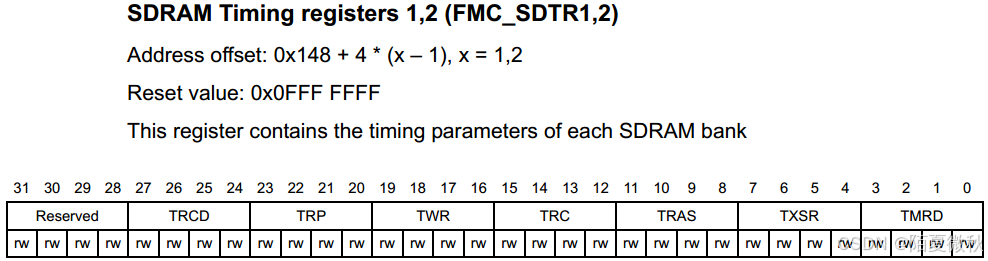

2、时延配置

	SDRAM_Timing.LoadToActiveDelay    = 2; /* 2x11.9ns, TMRD定义加载模式寄存器的命令与激活命令或刷新命令之间的延迟 */
	SDRAM_Timing.ExitSelfRefreshDelay = 7; /* 7x11.9ns, TXSR定义从发出自刷新命令到发出激活命令之间的延迟 */
	SDRAM_Timing.SelfRefreshTime      = 4; /* 5x11.9ns, TRAS定义最短的自刷新周期 */
	SDRAM_Timing.RowCycleDelay        = 7; /* 7x11.9ns, TRC定义刷新命令和激活命令之间的延迟 */
	SDRAM_Timing.WriteRecoveryTime    = 2; /* 2x11.9ns, TWR定义在写命令和预充电命令之间的延迟 */
	SDRAM_Timing.RPDelay              = 2; /* 2x11.9ns, TRP定义预充电命令与其它命令之间的延迟 */
	SDRAM_Timing.RCDDelay             = 2; /* 2x11.9ns, TRCD定义激活命令与读/写命令之间的延迟 */

3、SDRAM配置

	hsdram.Init.SDBank             = FMC_SDRAM_BANK1;               /* 硬件设计上用的BANK1 */
	hsdram.Init.ColumnBitsNumber   = FMC_SDRAM_COLUMN_BITS_NUM_8;   /* 8列 */
	hsdram.Init.RowBitsNumber      = FMC_SDRAM_ROW_BITS_NUM_12;     /* 12行 */
	hsdram.Init.MemoryDataWidth    = FMC_SDRAM_MEM_BUS_WIDTH_32;	/* 32位带宽 */
	hsdram.Init.InternalBankNumber = FMC_SDRAM_INTERN_BANKS_NUM_4;  /* SDRAM有4个BANK */
	hsdram.Init.CASLatency         = FMC_SDRAM_CAS_LATENCY_3;       /* CAS Latency可以设置Latency1，2和3，实际测试Latency3稳定 */
	hsdram.Init.WriteProtection    = FMC_SDRAM_WRITE_PROTECTION_DISABLE; /* 禁止写保护 */
	hsdram.Init.SDClockPeriod      = SDCLOCK_PERIOD;                /* FMC时钟168MHz，2分频后给SDRAM，即84MHz */
	hsdram.Init.ReadBurst          = FMC_SDRAM_RBURST_ENABLE;       /* 使能读突发 */
	hsdram.Init.ReadPipeDelay      = FMC_SDRAM_RPIPE_DELAY_1;       /* 此位定CAS延时后延后多少个SDRAM时钟周期读取数据，实际测此位可以设置无需延迟 */

四、用户侧

进行到这一步，已经可以像使用内部 SRAM 一样使用 SDRAM 了。除了本章节配套例子采用指针方式操作 SDRAM，也可以采用下面帖子中的超方便使用方式和动态内存分配方式。

#define EXT_SDRAM_ADDR  	((uint32_t)0xC0000000)
#define EXT_SDRAM_SIZE		(16 * 1024 * 1024)

/* LCD显存,第1页, 分配2M字节 */
#define SDRAM_LCD_BUF1 		EXT_SDRAM_ADDR

/* LCD显存,第2页, 分配2M字节 */
#define SDRAM_LCD_BUF2		(EXT_SDRAM_ADDR + SDRAM_LCD_SIZE)

#define SDRAM_LCD_SIZE		(2 * 1024 * 1024)		/* 每层2M */
#define SDRAM_LCD_LAYER		2						/* 2层 */

/* 剩下的12M字节，提供给应用程序使用 */
#define SDRAM_APP_BUF		(EXT_SDRAM_ADDR + SDRAM_LCD_SIZE * SDRAM_LCD_LAYER)
#define SDRAM_APP_SIZE		(EXT_SDRAM_SIZE - SDRAM_LCD_SIZE * SDRAM_LCD_LAYER)
