跨时钟域同步1---亚稳态的产生和解决方案

以下内容参考自：《正点原子逻辑设计指南》

逻辑设计中一般存在多个时钟，那么信号在多个时钟之间如何切换呢？这个就涉及到了异步电路设计，异步电路设计也是逻辑设计中非常重要的设计，可以说异步处理不好，逻辑出问题的可能性非常大。

一、亚稳态简介

在介绍异步设计方法之前，我们先了解下亚稳定的概念，为什么要先了解亚稳态呢？因为异步电路如果直接使用寄存器采样会出现问题，最常见的就是出现亚稳态。寄存器采样需要满足一定的建立时间（setup）和保持时间（holdup），而异步电路没有办法保证建立时间（setup）和保持时间（holdup），所以会出现亚稳态。

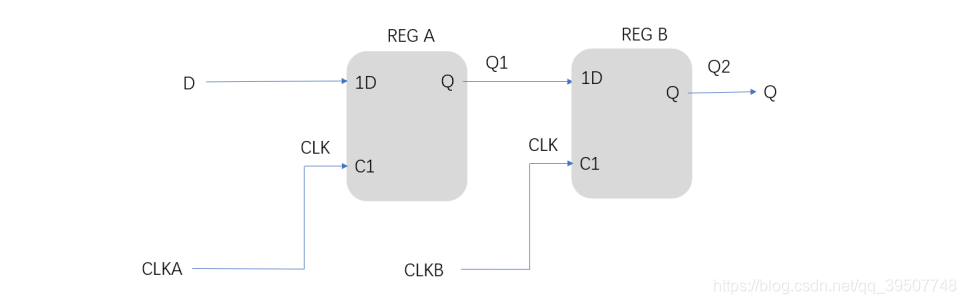

下图为两个不同时钟的寄存器的示意图，寄存器 B 采样可能采样到寄存器 A 输出的任意状态，包括 Q 的信号跳变沿。

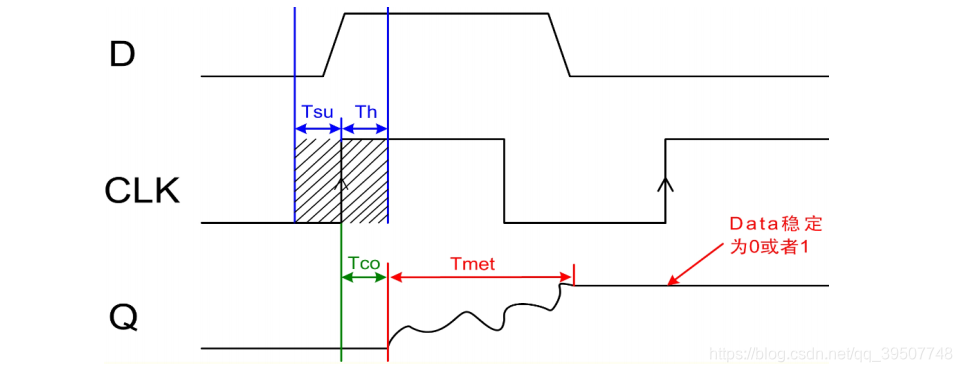

但是寄存器的 D 端信号需要满足建立时间 Tsu 和保持时间 Th 要求，否则就会出现 Q 端采样到不确定的值的状态，就是俗称的亚稳态。

二、亚稳态解决方法

异步电路设计就是要解决亚稳态的问题。异步电路设计一般有几个方法：

• 单 bit 信号
