曼切斯特编解码器方案介绍（附源码）

一、Manchester IP 功能和性能说明

• 1、 提供系统时钟灵活的MII接口， 可以很方便的和内部逻辑链接；
• 2、 将MII转成串行数据， 并经LVDS发送Manchester编码；
• 3、 接收Manchester编码的流， 通过整形、 滤波、 定界、 译码的算法
模块恢复出正确的数据， 并转成MII接口；
• 4、 提取Manchester编码的时钟； 时钟抖动小于20ns;
• 5、 测量接收时钟和本地时钟的误差， 测量精度0.25ppm；
• 6、 精密的容错算法和码流跟踪算法， 可达大于200ppm的频率偏差容
限； （ 与现场信号质量有关）
• 7、 时钟和解码算法能支持长时间持续数据报文发送； 没有报文长度
的限制；

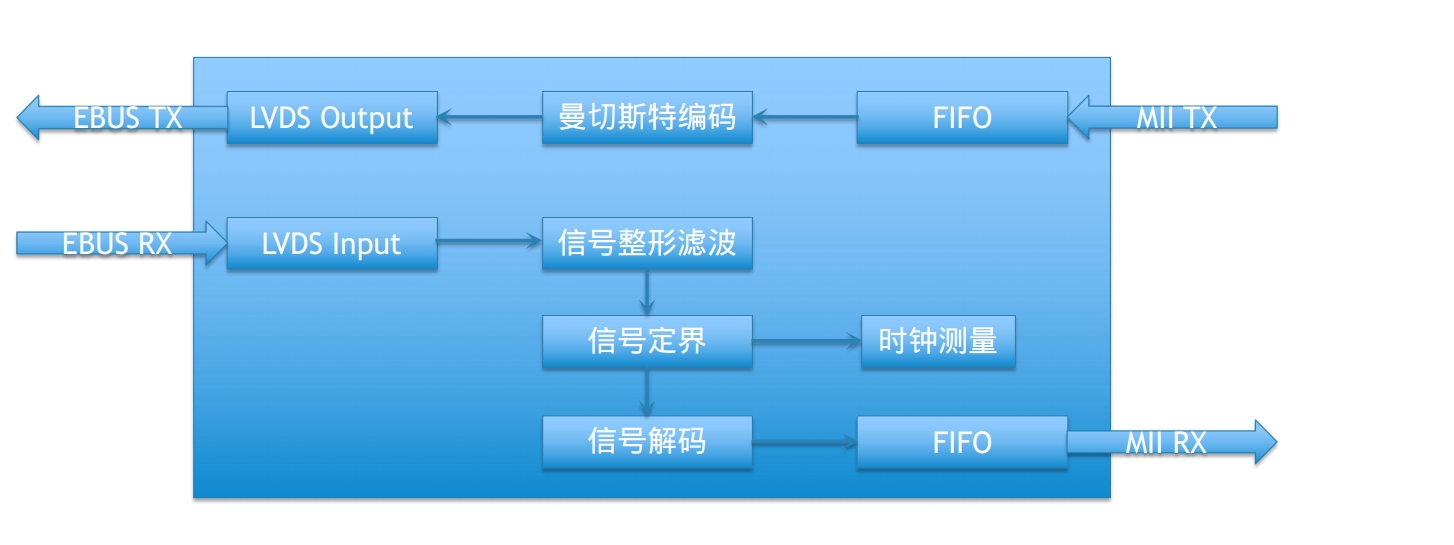

二、Manchester 编解码原理框图

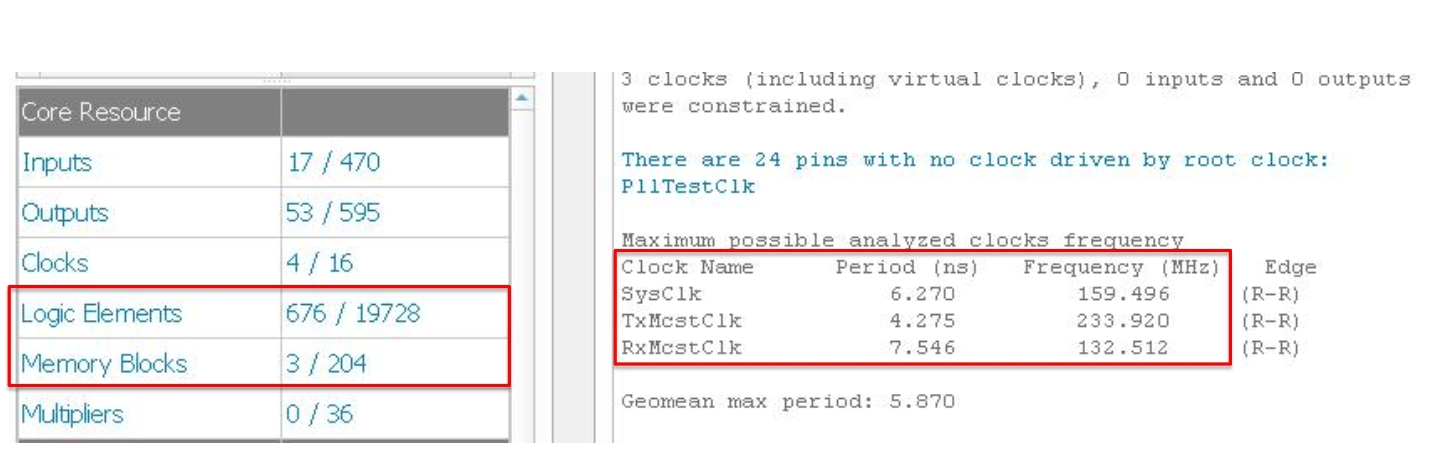

三、资源占用和性能

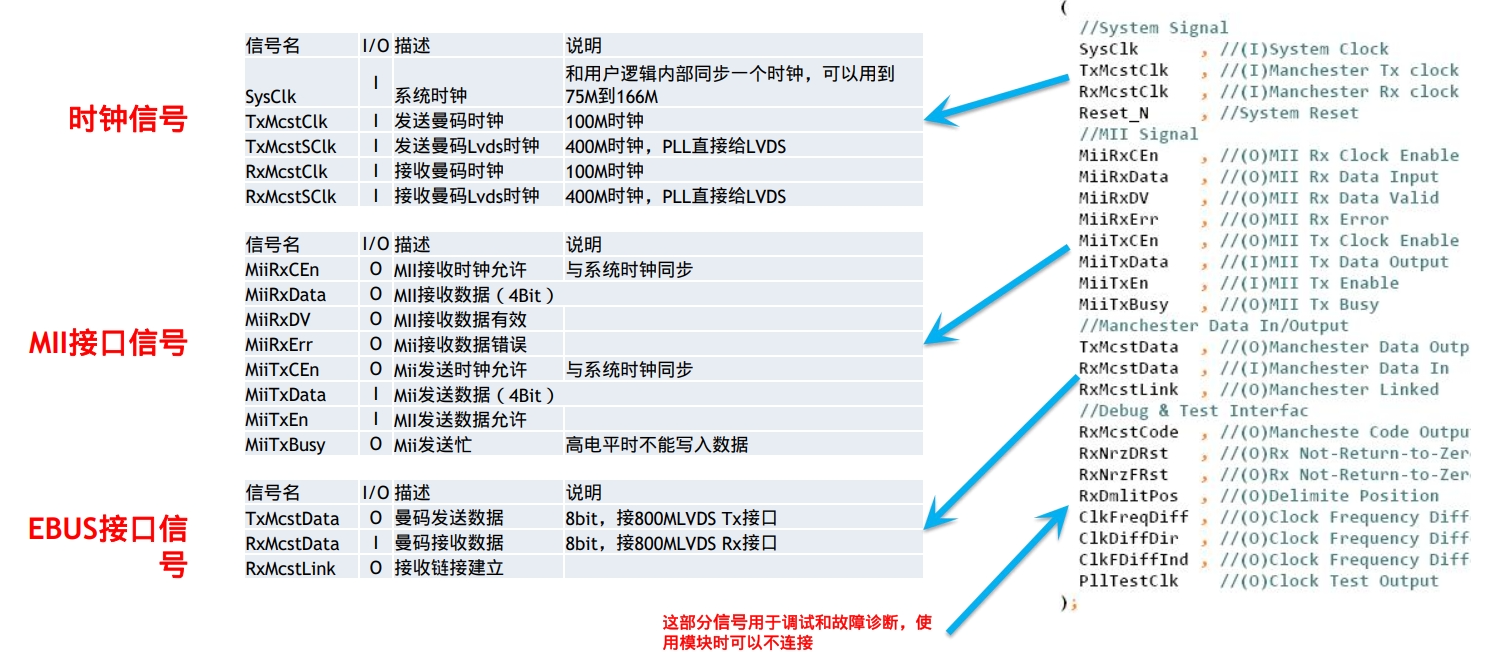

四、Manchester解码器信号管脚说明

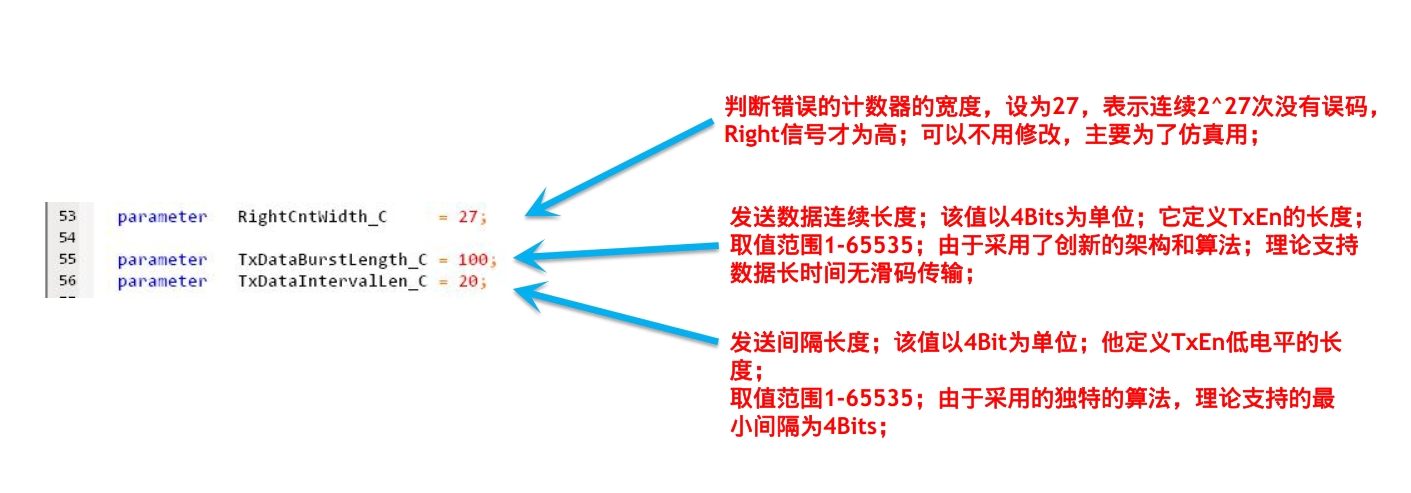

五、Manchester解码器配置参数设定

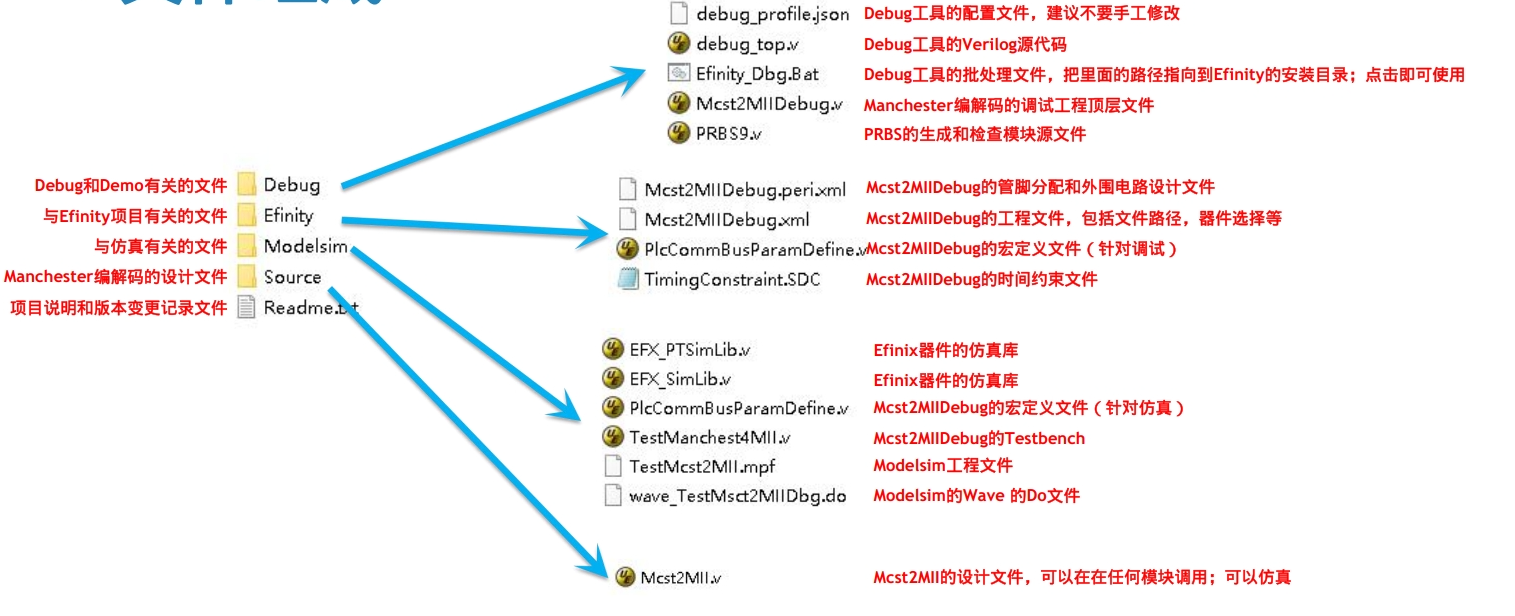

六、Manchester解码器文件说明

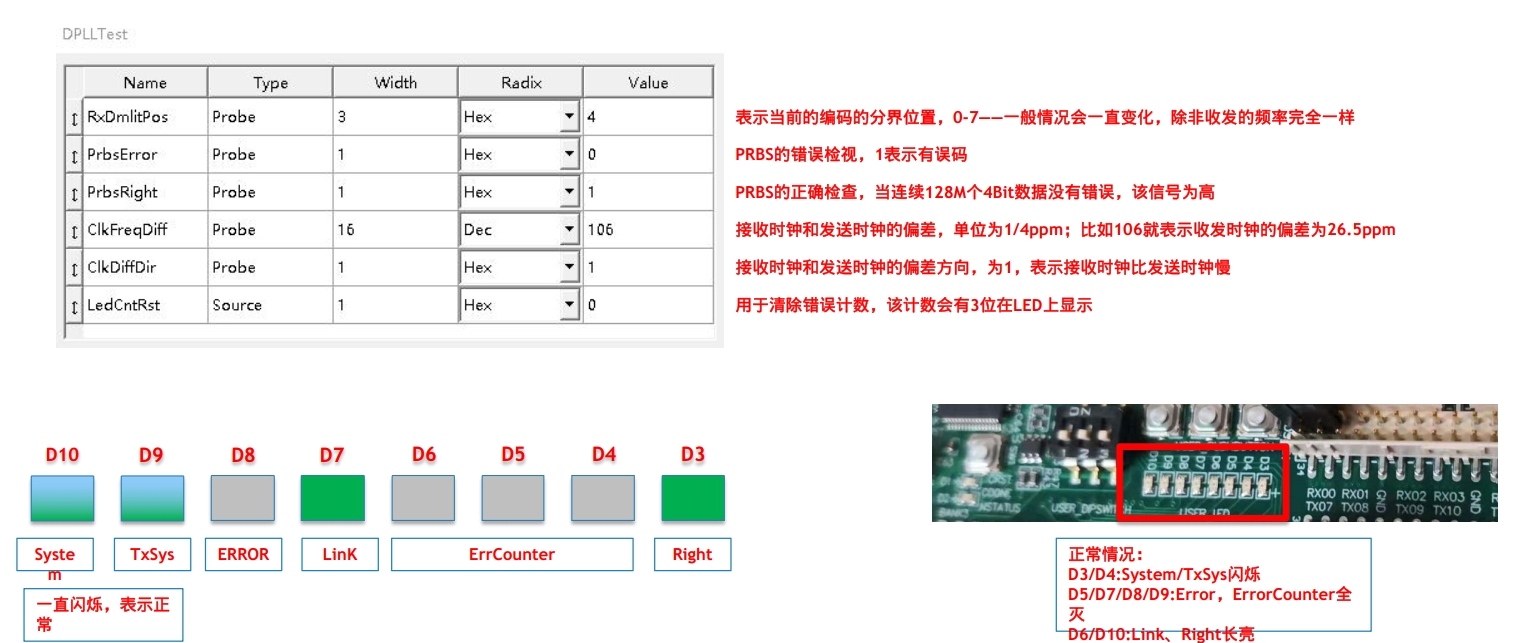

七、调试界面-LED Position and Flag

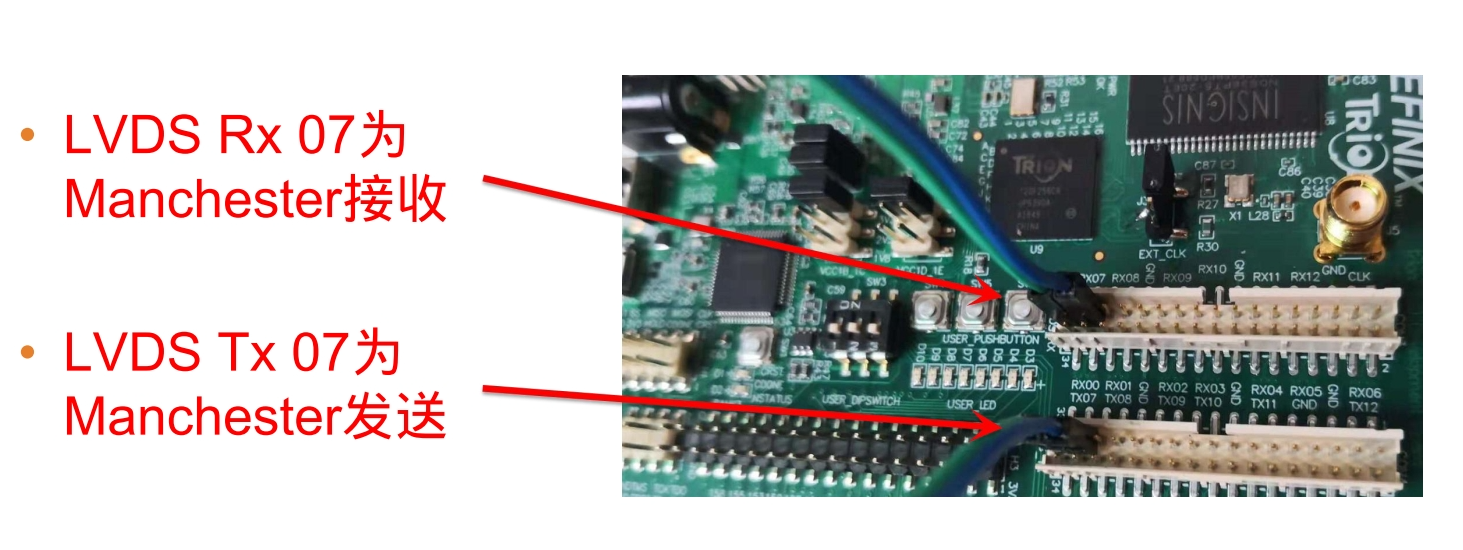

八、Demo板上LVDS管脚分配

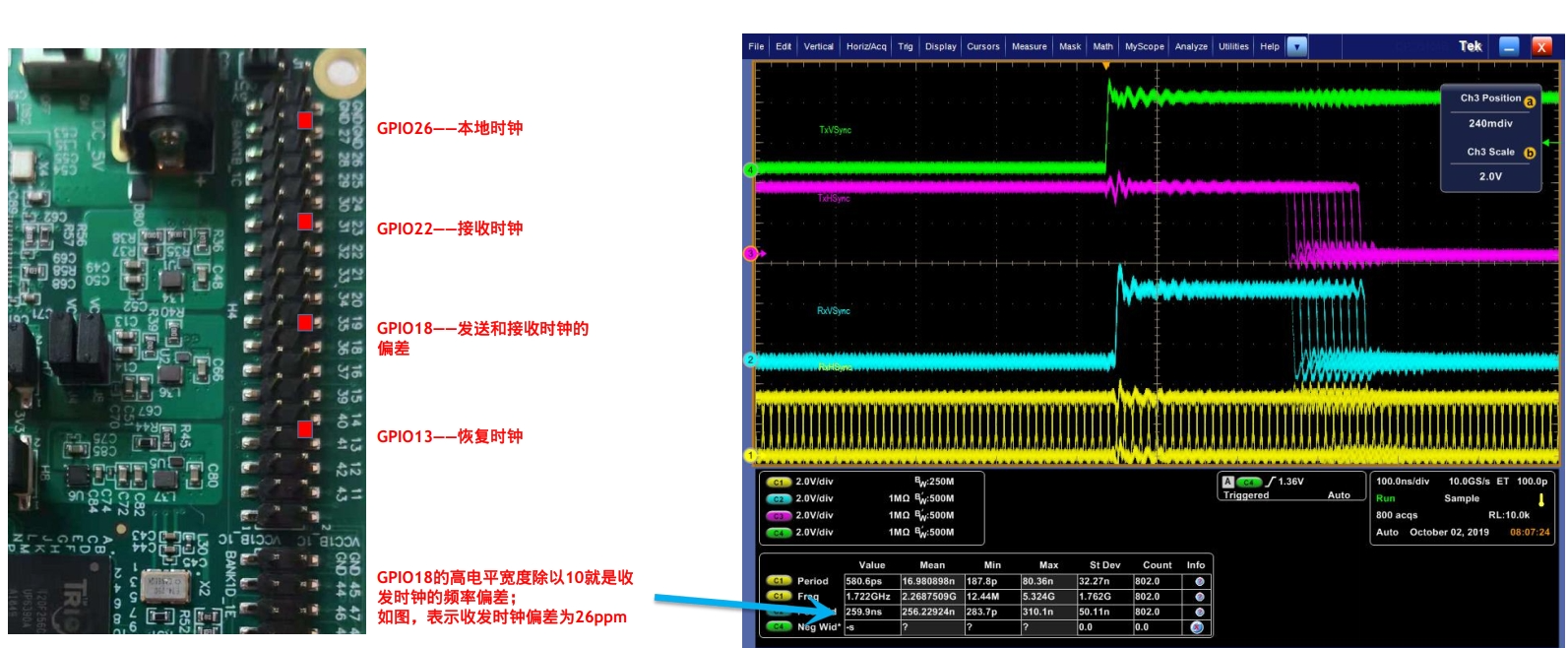

九、Monitor 测试管脚（ 用于测量频率偏差）

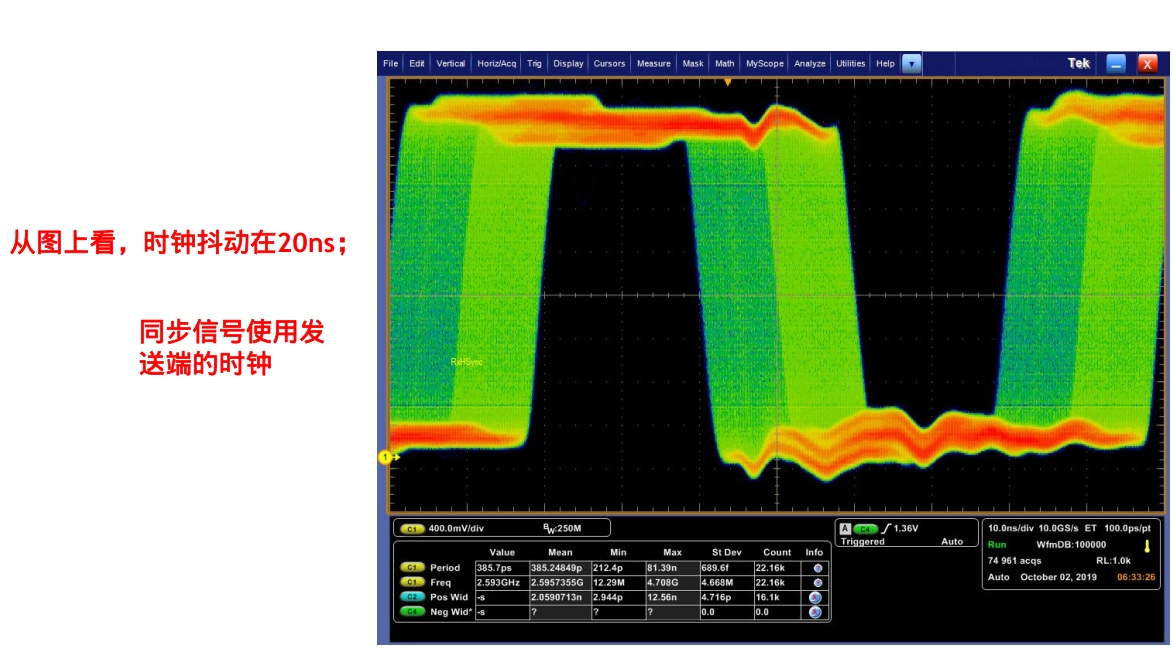

十、Signal integrity 恢复时钟眼图
